PCB는 전자 기기의 핵심 요소로, pcb 뜻은 인쇄 회로 기판을 의미합니다. 이들은 회로를 연결하고 전기 신호를 전달하는 역할을 합니다. 2025년에는 PCB 시장 규모가 약 268억 달러에 이를 것으로 예상되며, 연평균 성장률은 6.2%에 달할 것으로 보입니다. 다양한 PCB 유형이 존재하며, 각 유형은 고유한 특성을 가지고 있습니다. 여러분은 PCB의 종류와 그 특성에 대해 궁금해할 것입니다.
핵심 내용
PCB는 전자 기기에서 부품을 연결하고 전기 신호를 전달하는 핵심 요소입니다.
단층, 양면, 다층 PCB는 각각의 특성과 용도가 다릅니다. 적절한 유형을 선택해야 최적의 성능을 이끌어낼 수 있습니다.
FR-4 PCB는 고주파에서 손실이 적고, 유연 PCB는 경량이며 다양한 형태로 구부릴 수 있어 공간 절약에 유리합니다.
PCB 설계 시 표면 실장 기술(SMT)과 관통 홀 기술(THT)의 장점을 고려해야 합니다. 각 기술은 특정 응용 분야에 적합합니다.
PCB 기술은 고성능 재료, 친환경 솔루션, 소형화 및 자동화 증가와 같은 트렌드에 따라 발전하고 있습니다.
PCB의 뜻
PCB의 기본 개념

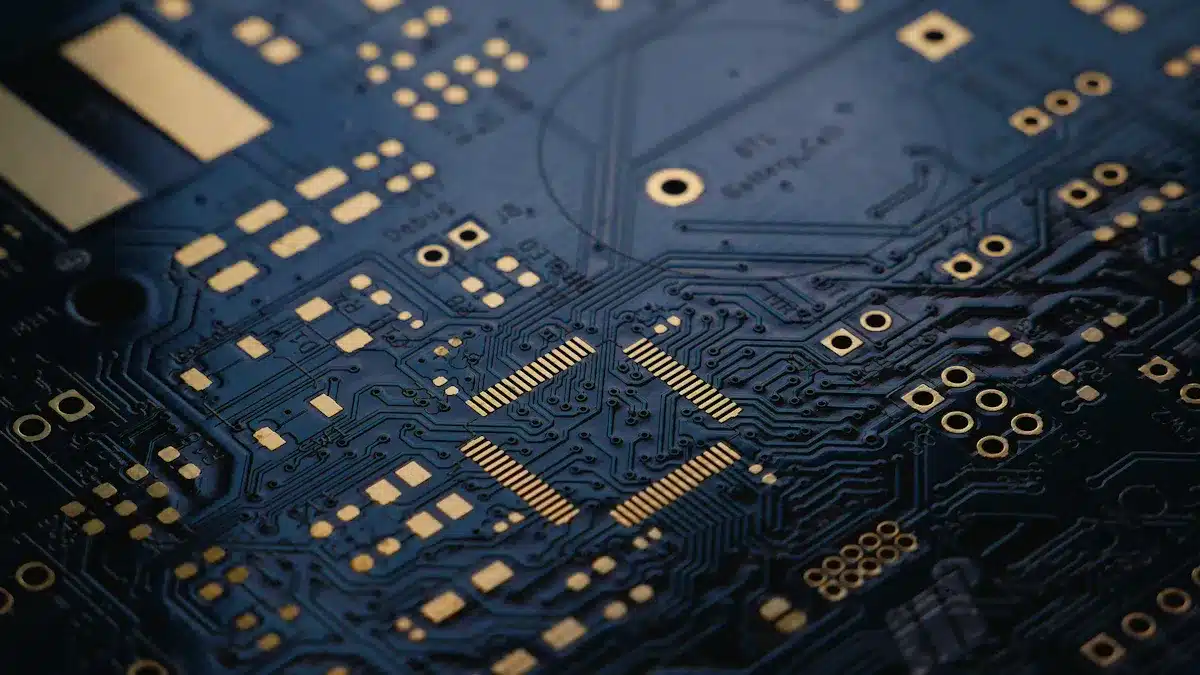

PCB는 인쇄 회로 기판의 약자로, 전자기기 내에서 부품들을 전기적으로 연결해주는 역할을 합니다. PCB는 전기적 절연체 위에 전기 전도성이 양호한 도체 회로를 형성하여 만든 전자 부품의 일종입니다. 이 기판은 여러 전자 부품과 회로가 포함된 얇은 판으로, 전도층을 통해 전류와 신호가 전달되어 전자 시스템을 형성합니다.
PCB의 정의 | 설명 |
|---|---|
PCB란 | 전기적 절연체 위에 전기 전도성이 양호한 도체 회로를 형성하여 만든 전자 부품의 일종이다. |
기능 | 능동소자, 수동소자 및 음향 또는 영상소자 등을 상호 연결하고 지지하는 역할을 한다. |
PCB의 역할
PCB는 전자 제품의 기능과 성능에서 핵심적인 역할을 합니다. 다음은 PCB가 수행하는 주요 역할입니다:
부품 지지
전자 회로 구성
완벽한 PCB 설계는 최종 제품의 품질을 개선하는 데 중요합니다. 설계 엔지니어는 PCB 레이아웃을 설계할 때 여러 요소를 고려해야 하며, 이 요소들은 최종 제품의 요구 사항에 따라 달라집니다. 고주파 응용 분야에서는 회로의 임피던스를 제어하는 것이 가장 중요합니다. 이러한 이유로 PCB는 전자 제품의 성능에 큰 영향을 미칩니다.
PCB의 종류
PCB는 다양한 유형으로 나뉘며, 각 유형은 특정한 특성과 용도를 가지고 있습니다. 이 섹션에서는 단층 PCB, 양면 PCB, 다층 PCB에 대해 자세히 알아보겠습니다.
단층 PCB
단층 PCB는 가장 기본적인 형태의 PCB입니다. 하나의 구리 층으로 구성되어 있으며, 주로 간단한 회로 설계에 사용됩니다. 단층 PCB는 다음과 같은 산업 분야에서 주로 사용됩니다:
의료 장비
산업 장비
조명
자동차 및 항공 우주 산업
이러한 단층 PCB는 제작이 간단하고 비용이 저렴하여 대량 생산에 적합합니다. 그러나 복잡한 회로를 필요로 하는 경우에는 한계가 있습니다.
양면 PCB
양면 PCB는 두 개의 구리 층을 가진 PCB입니다. 이 구조는 단층 PCB에 비해 더 많은 회로를 수용할 수 있는 장점이 있습니다. 양면 PCB의 주요 특징은 다음과 같습니다:
PCB 유형 | 설명 |
|---|---|
단층 PCB | 하나의 구리 층을 가진 PCB |
양면 PCB | 두 개의 구리 층을 가진 PCB |
다층 PCB | 여러 개의 구리 층을 사용하여 더 많은 회로 수용 |
양면 PCB는 복잡한 회로 설계에 적합하며, 전자 제품의 성능을 향상시키는 데 기여합니다. 이러한 PCB는 주로 통신 장비, 컴퓨터 및 소비자 전자 제품에 사용됩니다.
다층 PCB
다층 PCB는 여러 개의 구리 층을 사용하여 더 많은 회로를 수용할 수 있는 PCB입니다. 이 PCB는 고속 신호 전송 및 전력 분배에 최적화되어 있습니다. 다층 PCB의 성능은 층 수에 따라 달라지며, 다음과 같은 특징이 있습니다:
층 수 | 성능 및 용도 변화 |
|---|---|
2층 | 기본적인 회로 설계에 적합 |
4층 | 더 복잡한 회로와 전기적 요구 사항을 수용 |
6층 이상 | 고속 신호 전송 및 전력 분배에 최적화 |
다층 PCB는 자동차, 소비자 전자 제품 등 다양한 전자 제품에 필수적입니다. 이들은 복잡한 회로를 효과적으로 처리할 수 있어, 최신 기술의 발전에 기여하고 있습니다.
PCB의 다양한 유형은 전자 제품 설계에 큰 영향을 미칩니다. 각 PCB 유형은 특정한 용도와 요구 사항에 맞춰 선택되어야 합니다. 이를 통해 최적의 성능을 이끌어낼 수 있습니다.
재질에 따른 PCB 분류
PCB는 재질에 따라 다양한 유형으로 나뉩니다. 이 섹션에서는 FR-4 PCB, 알루미늄 PCB, 유연 PCB의 특성과 용도에 대해 알아보겠습니다.
FR-4 PCB
FR-4 PCB는 가장 일반적으로 사용되는 PCB 유형입니다. 이 PCB는 유리 섬유와 에폭시 수지를 결합하여 만들어집니다. FR-4 PCB의 주요 특성은 다음과 같습니다:
특성 | 값 |
|---|---|
Dk 값 | |
손실 탄젠트 | 0.005-0.01 |
Tg 값 | 낮음 ( |
두께 값 | 최소 2 mil |
구리 옵션 | 일반적으로 ED 또는 RA 구리 |
FR-4 PCB는 고주파에서의 손실이 낮고, 임피던스 조정이 용이하여 다양한 응용 분야에 적합합니다. 손실 탄젠트가 <0.02로, 저주파에서 약 1.5%의 오차를 보이며 고주파에서는 약 1.0%의 오차를 보입니다. 이러한 특성 덕분에 FR-4 PCB는 통신 장비와 소비자 전자 제품에서 널리 사용됩니다.
알루미늄 PCB
알루미늄 PCB는 열전도율이 뛰어난 PCB입니다. 이 PCB는 알루미늄 기판 위에 회로가 인쇄되어 있습니다. 알루미늄 PCB의 열전도율은 다음과 같습니다:
재질 | 열전도율 (W/mK) |
|---|---|
알루미늄 PCB | |
FR-4 PCB | 0.4 |
알루미늄 PCB는 주로 다음과 같은 응용 분야에서 사용됩니다:
응용 분야 | 설명 |
|---|---|
하이브리드 자동차 헤드램프에 사용 | |
항공우주 | 항공기 부품 및 시스템에 사용 |
방위 | 군사 장비 및 시스템에 사용 |
산업 솔루션 | 다양한 산업 기계 및 장비에 사용 |
해양 | 해양 환경에서의 전자 장비에 사용 |
건설 | 건축 및 구조물의 전자 시스템에 사용 |
알루미늄 PCB는 열 방출이 필요한 고출력 장치에 적합합니다. 이 PCB는 높은 열전도율 덕분에 열 관리를 효과적으로 수행할 수 있습니다.
유연 PCB
유연 PCB는 다양한 형태로 구부릴 수 있는 PCB입니다. 이 PCB는 경량이며, 좁은 공간에서도 사용 가능합니다. 유연 PCB의 주요 장점은 다음과 같습니다:
굴곡성: 다양한 모양에 맞출 수 있습니다.
경량: 드론과 휴대용 전자 제품에 유리합니다.
공간 요구 사항 감소: 컴팩트한 설계가 가능합니다.
신뢰성: 커넥터가 적어 전체 시스템의 신뢰성이 향상됩니다.
내구성: 기계적 스트레스와 온도 변화를 견딜 수 있습니다.
조립 비용 감소: 구성 요소가 적어 조립 비용이 줄어듭니다.
복잡한 기하학적 형태: 전통적인 PCB로는 달성하기 어려운 형태를 가능하게 합니다.
유연 PCB는 스마트폰, 웨어러블 기기 등에서 많이 사용됩니다. 이들은 공간 절약과 경량화가 필수적인 응용 프로그램에 적합합니다.
이처럼 각 재질에 따른 PCB는 고유한 특성과 용도를 가지고 있습니다. 여러분은 이러한 정보를 바탕으로 적절한 PCB를 선택할 수 있습니다.
패키지 및 설계 밀집도
PCB의 패키지 기술은 전자 기기의 성능과 크기에 큰 영향을 미칩니다. 두 가지 주요 기술인 표면 실장 기술(SMT)과 관통 홀 기술(THT)이 있습니다. 이 두 기술은 각각의 장점과 단점이 있으며, 특정 응용 분야에 따라 선택됩니다.
표면 실장 기술(SMT)
SMT는 PCB의 표면에 부품을 직접 실장하는 기술입니다. 이 기술의 도입으로 PCB 설계에 많은 변화가 있었습니다. SMT의 주요 장점은 다음과 같습니다:
생산 시간 단축: SMT 도입으로 PCB의 드릴링이 대폭 줄어들어 생산 시간이 단축됩니다.
고밀도 설계 가능: 복잡하고 고밀도의 PCB 설계가 가능해집니다.
소형화된 부품 사용: 소형화된 전자 부품을 사용하여 더 작고 효율적인 전자 기기를 생산할 수 있습니다.
새로운 요구 사항 추가: PCB 설계에 새로운 요구 사항이 추가되어 다양한 응용 분야에 적합합니다.
이러한 특성 덕분에 SMT는 현대 전자 기기에서 널리 사용됩니다.
관통 홀 기술(THT)
THT는 부품의 리드를 PCB에 관통시켜 실장하는 기술입니다. 이 기술은 높은 전력 및 열 관리를 요구하는 응용 분야에서 주로 사용됩니다. THT의 장점은 다음과 같습니다:
강한 기계적 지지: 자동차 전자 장치와 같은 환경에서 더 강한 기계적 지지와 내구성을 제공합니다.
산업용 장비에 적합: THT는 산업용 장비와 같은 분야에서도 두드러진 장점을 보입니다.
설계 밀집도가 높은 PCB가 필요한 대표적인 산업으로는 전기차와 AI 서버 산업이 있습니다. 전기차는 복잡한 전자 시스템을 요구하며, AI 서버는 고속 처리를 위해 고급 PCB가 필요합니다. 이러한 산업에서는 PCB의 소형화와 고밀도 설계가 필수적입니다.
패키지 기술의 발전은 PCB의 기능 크기를 극한으로 소형화하는 데 기여하고 있습니다. 더 작은 전자 구성 요소에 대한 수요가 증가하며, 이는 PCB 상의 공간을 절약하고 비용 절감으로 이어집니다. 이러한 변화는 PCB 조립업체에게 새로운 설계 관련 문제를 제기하지만, 동시에 더 복잡한 설계 가능성을 제공합니다.
PCB는 전자 기기에서 필수적인 역할을 합니다. 다양한 유형과 재질의 PCB는 각기 다른 특성과 용도를 가지고 있습니다. 앞으로 PCB 기술은 다음과 같은 주요 트렌드에 따라 발전할 것입니다:
고성능 재료의 발전: 내구성과 전기 성능을 향상시키는 첨단 재료의 사용이 증가합니다.
모듈형 지원 시스템의 도입: 유연성과 조립 용이성을 제공합니다.
친환경 솔루션 개발: 재활용 가능하고 생분해성 재료의 사용이 늘어납니다.
소형화 및 정밀 엔지니어링: 더 작고 정밀한 구조를 만드는 데 중점을 둡니다.
자동화 증가: 제조 효율성을 개선하고 비용을 절감합니다.
PCB의 중요성은 앞으로 더욱 강조될 것입니다. 스마트폰과 같은 소비자 전자 제품의 생산 증가와 5G 기술의 채택이 그 이유입니다. 이러한 변화는 전자 산업 전반에 긍정적인 영향을 미치며, 여러분은 PCB의 발전을 주의 깊게 살펴보아야 합니다.
FAQ
PCB는 무엇인가요?
PCB는 인쇄 회로 기판의 약자로, 전자 기기에서 부품을 연결하고 전기 신호를 전달하는 역할을 합니다.
PCB의 주요 용도는 무엇인가요?
PCB는 통신 장비, 컴퓨터, 소비자 전자 제품 등 다양한 전자 기기에 사용됩니다. 이들은 전자 회로를 구성하는 데 필수적입니다.
FR-4 PCB의 장점은 무엇인가요?
FR-4 PCB는 고주파에서 손실이 적고, 임피던스 조정이 용이합니다. 이로 인해 통신 장비와 소비자 전자 제품에 적합합니다.
유연 PCB의 특징은 무엇인가요?
유연 PCB는 경량이며, 다양한 형태로 구부릴 수 있습니다. 이들은 스마트폰과 웨어러블 기기에 많이 사용됩니다.
다층 PCB의 장점은 무엇인가요?
다층 PCB는 복잡한 회로를 수용할 수 있습니다. 이들은 고속 신호 전송과 전력 분배에 최적화되어 있습니다.
