Efisiensi dalam perakitan PCB untuk perangkat komunikasi sangat penting. Dengan bekerja secara efisien, kamu dapat menghemat waktu dan biaya produksi. Proses yang efisien juga membantu meningkatkan kualitas perangkat komunikasi yang dihasilkan. Misalnya, desain yang presisi dan pemilihan material berkualitas dapat mengurangi risiko kesalahan. Selain itu, efisiensi memungkinkan perangkatmu lebih cepat diproduksi dan siap digunakan. Hal ini memberikan keuntungan besar, terutama dalam industri teknologi yang terus berkembang pesat.
Poin Penting
Desain skematik yang benar itu sangat penting. Pastikan semua komponen tersambung dengan baik agar tidak ada kesalahan.
Tata letak PCB yang bagus bisa membuat kerja lebih efisien. Jangan buat jalur terlalu panjang dan pisahkan jalur sinyal dari jalur listrik.
Proses etching harus dilakukan dengan hati-hati. Pakai pelindung dan pastikan ruangan punya ventilasi yang cukup saat memakai bahan kimia.
Menyolder dengan benar akan membuat sambungan kuat. Gunakan solder yang bagus dan atur suhu soldering iron dengan tepat.
Pengujian yang teliti memastikan alat bekerja dengan baik. Cek secara visual, tes sambungan, dan ukur tegangan untuk mencari masalah.
Langkah-Langkah Perakitan PCB untuk Perangkat Komunikasi
Mendesain Skematik yang Akurat
Langkah pertama dalam perakitan PCB untuk perangkat komunikasi adalah mendesain skematik yang akurat. Kamu perlu memastikan bahwa setiap komponen elektronik yang digunakan memiliki koneksi yang benar. Gunakan software desain skematik seperti KiCad atau Eagle untuk membuat diagram yang jelas.
Tips: Periksa ulang koneksi antar komponen sebelum melanjutkan ke tahap berikutnya. Kesalahan kecil pada skematik dapat menyebabkan perangkat tidak berfungsi dengan baik.
Untuk mempermudah proses, buat daftar komponen yang diperlukan. Sertakan nilai resistansi, kapasitansi, dan spesifikasi lainnya. Dengan daftar ini, kamu dapat menghindari penggunaan komponen yang salah.
Membuat Layout PCB yang Optimal
Setelah skematik selesai, langkah berikutnya adalah membuat layout PCB. Kamu harus memastikan tata letak komponen pada papan PCB efisien dan tidak saling mengganggu. Gunakan software desain PCB untuk mengatur posisi komponen dan jalur koneksi.
Hal yang perlu diperhatikan:
Hindari jalur koneksi yang terlalu panjang.
Pisahkan jalur sinyal dari jalur daya untuk mengurangi gangguan.
Pastikan ada ruang yang cukup untuk soldering.
Catatan: Layout yang buruk dapat menyebabkan perangkat komunikasi mengalami gangguan sinyal atau kerusakan.
Transfer Layout ke Papan Tembaga
Setelah layout selesai, kamu perlu mentransfer desain tersebut ke papan tembaga. Proses ini biasanya dilakukan dengan metode pencetakan atau penggunaan film transparan.
Cetak desain layout pada kertas khusus atau film transparan.
Tempelkan desain tersebut pada papan tembaga.
Gunakan sinar UV atau metode lain untuk memindahkan desain ke permukaan papan.
Peringatan: Pastikan desain tercetak dengan jelas dan tidak ada bagian yang terlewat. Kesalahan pada tahap ini dapat memengaruhi hasil akhir perakitan PCB untuk perangkat komunikasi.
Proses Etching PCB dengan Aman
Proses etching adalah langkah penting dalam perakitan PCB untuk perangkat komunikasi. Etching dilakukan untuk menghilangkan bagian tembaga yang tidak diperlukan, sehingga hanya jalur koneksi yang sesuai dengan desain yang tersisa. Kamu harus berhati-hati saat melakukan proses ini karena bahan kimia yang digunakan, seperti ferric chloride, dapat berbahaya jika tidak ditangani dengan benar.
Langkah-langkah aman untuk proses etching:
Gunakan sarung tangan dan kacamata pelindung untuk melindungi kulit dan mata dari bahan kimia.
Siapkan wadah khusus yang tahan terhadap bahan kimia untuk mencampur larutan etching.
Rendam papan tembaga dalam larutan etching sesuai waktu yang direkomendasikan.
Bilas papan dengan air bersih setelah proses selesai untuk menghilangkan sisa bahan kimia.
Tips: Pastikan ventilasi ruangan cukup saat melakukan etching. Udara yang terkontaminasi bahan kimia dapat membahayakan kesehatan.
Dengan mengikuti langkah-langkah ini, kamu dapat memastikan proses etching berjalan aman dan hasilnya sesuai dengan desain PCB yang telah dibuat.
Membuat Lubang Komponen dengan Presisi
Lubang komponen pada PCB harus dibuat dengan presisi tinggi. Lubang yang tidak presisi dapat menyebabkan komponen elektronik tidak terpasang dengan baik, yang berpotensi mengurangi performa perangkat komunikasi. Kamu dapat menggunakan alat seperti bor PCB atau laser untuk membuat lubang dengan ukuran yang sesuai.
Menurut studi terbaru, teknik pembuatan lubang dengan presisi sangat penting dalam industri yang membutuhkan toleransi ketat, seperti otomotif. Proses pemotongan presisi, seperti penggunaan laser dengan parameter yang dioptimalkan, dapat meningkatkan kualitas dan performa komponen. Hal ini juga relevan untuk perangkat komunikasi, di mana presisi dalam pembuatan lubang komponen berkontribusi pada efisiensi dan efektivitas perangkat.
Catatan: Sebelum membuat lubang, pastikan posisi lubang sesuai dengan layout PCB. Kesalahan posisi dapat menyebabkan komponen tidak terhubung dengan jalur koneksi.
Teknik Soldering untuk Koneksi yang Kuat
Soldering adalah proses penting untuk menghubungkan komponen elektronik ke PCB. Teknik soldering yang tepat dapat menghasilkan koneksi yang kuat dan tahan lama, sehingga perangkat komunikasi dapat berfungsi dengan baik.
Metode soldering yang terbukti efektif:
Gunakan lapisan anti korosi seperti Organic Solderability Preservatives (OSP) untuk melindungi tembaga.
Pastikan perakitan dilakukan dalam waktu 1-2 minggu untuk menjaga daya tahan lapisan.
Pilih warna soldermask seperti hijau, biru, atau hitam yang memiliki daya tahan tinggi terhadap suhu.
Langkah-langkah soldering:
Panaskan soldering iron hingga mencapai suhu yang sesuai.
Tempelkan ujung soldering iron pada titik koneksi di PCB.
Tambahkan solder secukupnya hingga koneksi terlihat kuat dan stabil.
Tips: Hindari penggunaan solder berlebihan. Solder yang terlalu banyak dapat menyebabkan hubungan pendek (short circuit) pada PCB.
Dengan teknik soldering yang tepat, kamu dapat memastikan koneksi pada PCB stabil dan perangkat komunikasi berfungsi dengan optimal.
Pengujian PCB untuk Memastikan Fungsionalitas
Pengujian PCB adalah langkah penting untuk memastikan perangkat komunikasi berfungsi dengan baik. Kamu perlu melakukan pengujian ini secara menyeluruh agar setiap komponen dan jalur koneksi bekerja sesuai desain. Berikut adalah beberapa metode pengujian yang dapat kamu gunakan:
1. Pengujian Visual
Periksa PCB secara visual untuk memastikan tidak ada kerusakan fisik. Cari tahu apakah ada jalur koneksi yang terputus, solder yang berlebihan, atau komponen yang tidak terpasang dengan benar. Gunakan kaca pembesar atau mikroskop untuk melihat detail kecil pada PCB.
Tips: Tandai area yang terlihat bermasalah dengan spidol agar mudah diperbaiki.

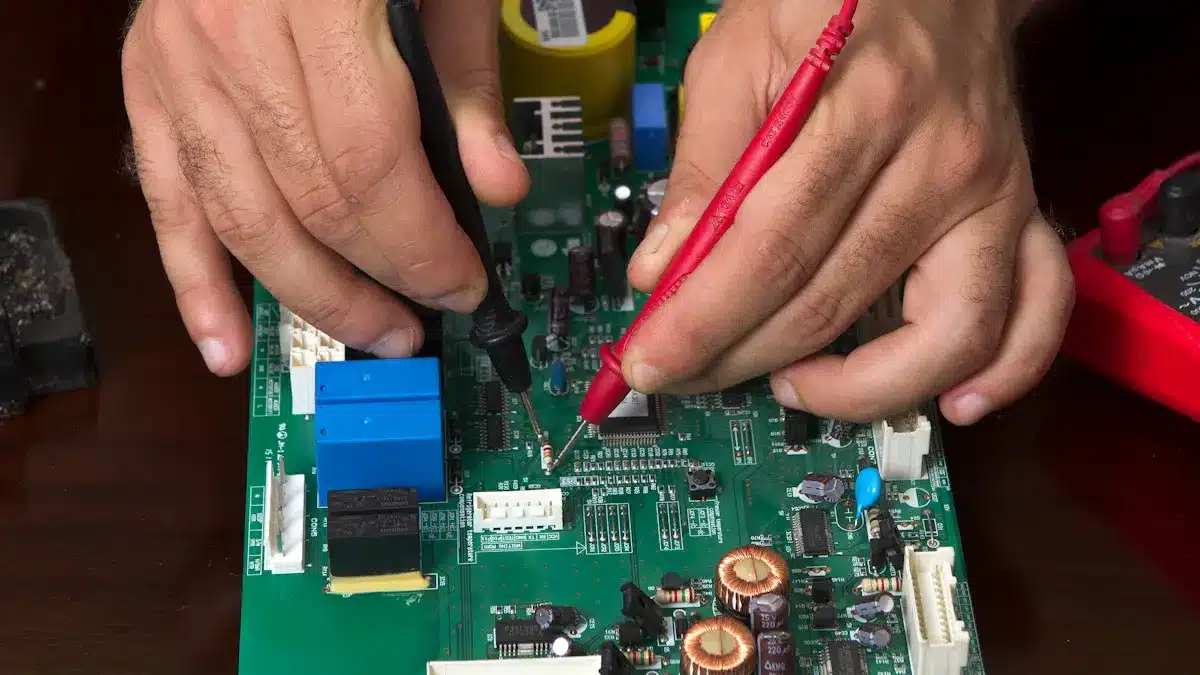

2. Pengujian Continuity
Gunakan multimeter untuk memeriksa koneksi antar jalur. Mode continuity pada multimeter akan memberikan bunyi jika jalur koneksi tidak terputus. Pastikan semua jalur sesuai dengan desain skematik.
Langkah-langkah:
Tempelkan probe multimeter pada kedua ujung jalur koneksi.
Dengarkan bunyi atau lihat indikator pada multimeter.
Perbaiki jalur yang tidak memberikan respon.
3. Pengujian Tegangan
Setelah memastikan koneksi, uji tegangan pada PCB. Sambungkan sumber daya ke PCB dan gunakan multimeter untuk memeriksa tegangan di titik-titik penting. Tegangan harus sesuai dengan spesifikasi desain.
Peringatan: Hindari menyentuh PCB saat pengujian tegangan untuk mencegah risiko sengatan listrik.
4. Pengujian Fungsionalitas Komponen
Pastikan setiap komponen elektronik, seperti resistor, kapasitor, dan IC, berfungsi dengan baik. Gunakan alat seperti LCR meter atau tester IC untuk memeriksa performa komponen.
5. Pengujian Operasional
Setelah semua pengujian dasar selesai, lakukan pengujian operasional. Sambungkan PCB ke perangkat komunikasi dan uji apakah perangkat bekerja sesuai harapan. Perhatikan apakah ada gangguan sinyal atau masalah lainnya.
Catatan: Jika perangkat tidak berfungsi, periksa ulang semua langkah pengujian sebelumnya untuk menemukan sumber masalah.
Dengan melakukan pengujian ini, kamu dapat memastikan bahwa PCB yang dirakit benar-benar siap digunakan dalam perangkat komunikasi. Pengujian yang menyeluruh membantu mengurangi risiko kerusakan dan meningkatkan efisiensi dalam perakitan PCB untuk perangkat komunikasi.
Tips Efisiensi dalam Perakitan PCB untuk Perangkat Komunikasi
Memanfaatkan Software Desain PCB yang Efisien
Software desain PCB yang efisien dapat membantu meningkatkan produktivitas dan mengurangi kesalahan dalam perakitan PCB untuk perangkat komunikasi. Dengan menggunakan software seperti Altium Designer, kamu bisa mendapatkan berbagai fitur yang mempermudah proses desain.
Keunggulan software desain PCB yang efisien:
Menyediakan lingkungan desain terpadu untuk mempermudah transfer data antara skematik dan PCB.
Memfasilitasi pengaturan dan perutean komponen yang lebih baik, sehingga mengurangi kemungkinan kesalahan desain.
Panel Konfigurasi Tampilan memungkinkan kamu mengaktifkan lapisan tertentu saat merouting komponen. Hal ini membantu mencegah kesalahan tata letak yang dapat memengaruhi integritas sinyal dan grounding.
Dengan memanfaatkan software ini, kamu dapat menghemat waktu dan memastikan desain PCB lebih akurat. Selain itu, fitur-fitur canggihnya memungkinkan kamu untuk mendeteksi potensi masalah sejak dini, sehingga proses produksi menjadi lebih efisien.
Penggunaan Alat Otomatis untuk Proses Produksi
Menggunakan alat otomatis dalam proses produksi PCB dapat meningkatkan efisiensi secara signifikan. Alat seperti CAM (Computer Aided Manufacturing) membantu mengurangi kesalahan pada tahap desain dan produksi. Proses semi otomatis ini memungkinkan pemeriksaan ulang pola gambar PCB sesuai dengan kriteria DFM (Design for Manufacturability). Dengan begitu, proses produksi menjadi lebih cepat dan akurat.
Namun, perhatian terhadap detail desain tetap penting. Kesalahan pada tahap CAD, seperti ukuran lubang yang tidak sesuai, dapat memengaruhi hasil akhir. Oleh karena itu, meskipun alat otomatis sangat membantu, kamu tetap perlu memeriksa desain dengan teliti sebelum memulai produksi.
Teknik Soldering Cepat dan Efektif
Teknik soldering yang cepat dan efektif sangat penting untuk memastikan koneksi yang kuat pada PCB. Kamu bisa menggunakan soldering iron dengan suhu yang dapat diatur untuk mendapatkan hasil yang optimal. Selain itu, memilih solder berkualitas tinggi juga dapat membantu mempercepat proses.
Tips untuk soldering yang efisien:
Pastikan soldering iron sudah mencapai suhu yang sesuai sebelum digunakan.
Gunakan jumlah solder yang cukup untuk menghindari hubungan pendek.
Bersihkan ujung soldering iron secara berkala untuk menjaga performanya.
Dengan teknik soldering yang tepat, kamu dapat menghemat waktu dan memastikan koneksi pada PCB tetap kuat. Hal ini sangat penting untuk menjaga kualitas perangkat komunikasi yang dihasilkan.
Pemilihan Material Berkualitas untuk Mengurangi Kesalahan
Pemilihan material yang tepat sangat penting dalam perakitan PCB untuk perangkat komunikasi. Material berkualitas tinggi dapat membantu mengurangi risiko kesalahan selama proses produksi dan meningkatkan daya tahan perangkat. Kamu perlu mempertimbangkan beberapa faktor utama saat memilih material untuk PCB.
Jenis Substrat PCB
Substrat adalah dasar dari PCB yang menentukan sifat mekanis dan listriknya. Pilih substrat seperti FR4, yang terbuat dari fiberglass dan resin epoksi. Material ini memiliki kekuatan mekanis yang baik dan tahan terhadap suhu tinggi. Untuk perangkat komunikasi yang membutuhkan performa tinggi, gunakan substrat berbasis keramik atau PTFE (Teflon) karena memiliki stabilitas termal dan sifat dielektrik yang unggul.Lapisan Tembaga
Ketebalan lapisan tembaga memengaruhi kemampuan PCB dalam menghantarkan arus listrik. Pilih lapisan tembaga dengan ketebalan yang sesuai dengan kebutuhan perangkat. Untuk perangkat komunikasi yang membutuhkan arus tinggi, gunakan tembaga dengan ketebalan minimal 2 oz/ft².Soldermask dan Silkscreen
Soldermask melindungi jalur tembaga dari oksidasi dan mencegah hubungan pendek. Pilih soldermask berkualitas tinggi dengan warna seperti hijau atau biru, yang memiliki daya tahan terhadap suhu tinggi. Silkscreen digunakan untuk mencetak label pada PCB. Gunakan tinta silkscreen yang tahan lama agar informasi tetap terbaca meskipun PCB digunakan dalam kondisi ekstrem.Komponen Elektronik
Pastikan semua komponen elektronik yang digunakan memiliki spesifikasi yang sesuai dengan desain skematik. Hindari penggunaan komponen murah yang tidak memiliki sertifikasi kualitas. Komponen berkualitas rendah dapat menyebabkan kerusakan pada perangkat komunikasi.
Tips: Selalu beli material dari pemasok terpercaya yang memiliki sertifikasi ISO. Hal ini memastikan bahwa material yang kamu gunakan memenuhi standar kualitas internasional.
Dengan memilih material yang tepat, kamu dapat mengurangi risiko kesalahan selama proses perakitan PCB. Material berkualitas juga membantu meningkatkan performa dan umur perangkat komunikasi.
Dokumentasi Proses untuk Replikasi yang Lebih Mudah
Dokumentasi proses adalah langkah penting yang sering diabaikan dalam perakitan PCB untuk perangkat komunikasi. Dokumentasi yang baik tidak hanya membantu dalam produksi awal tetapi juga mempermudah replikasi di masa depan. Kamu perlu mencatat setiap langkah dengan detail agar proses dapat diulang dengan hasil yang konsisten.
Manfaat Dokumentasi Proses:
Meminimalkan kesalahan koneksi yang disebabkan oleh manusia.
Meningkatkan kecepatan produksi dan efisiensi biaya.
Mengurangi jumlah kabel dan konektor yang diperlukan, sehingga membuat proses lebih sederhana.
Langkah-Langkah Membuat Dokumentasi yang Efektif:
Catat Semua Tahapan Proses
Tuliskan setiap langkah mulai dari desain skematik hingga pengujian akhir. Gunakan bahasa yang sederhana dan jelas agar mudah dipahami oleh tim produksi.Gunakan Diagram dan Foto
Tambahkan diagram dan foto untuk menjelaskan langkah-langkah yang kompleks. Visualisasi membantu tim memahami proses dengan lebih cepat.Sertakan Daftar Material dan Komponen
Buat daftar lengkap material dan komponen yang digunakan, termasuk spesifikasi teknisnya. Hal ini mempermudah pengadaan material di masa depan.Buat Panduan Pengujian
Sertakan prosedur pengujian untuk memastikan PCB berfungsi dengan baik. Jelaskan alat yang digunakan dan parameter yang harus diperiksa.Simpan dalam Format Digital
Simpan dokumentasi dalam format digital seperti PDF atau file CAD. Hal ini mempermudah akses dan pembaruan dokumen jika diperlukan.
Catatan: Dokumentasi yang baik tidak hanya membantu tim produksi tetapi juga menjadi aset berharga jika kamu ingin meningkatkan skala produksi atau bekerja sama dengan mitra manufaktur.
Dengan dokumentasi yang lengkap, kamu dapat memastikan bahwa proses perakitan PCB untuk perangkat komunikasi dapat direplikasi dengan mudah. Hal ini membantu menjaga kualitas produk dan meningkatkan efisiensi produksi.
Kesalahan Umum dalam Perakitan PCB dan Cara Menghindarinya
Kesalahan dalam Desain Skematik
Desain skematik yang tidak akurat sering menjadi penyebab utama kegagalan PCB. Kesalahan ini biasanya terjadi karena koneksi antar komponen tidak sesuai atau ada komponen yang terlewat. Kamu harus memastikan bahwa setiap jalur dan komponen telah dirancang dengan benar sebelum melanjutkan ke tahap berikutnya.
Cara menghindari kesalahan ini:
Gunakan software desain skematik yang memiliki fitur validasi otomatis.
Periksa ulang koneksi antar komponen menggunakan simulasi.
Buat daftar komponen (Bill of Materials) untuk memastikan semua elemen yang diperlukan sudah tercantum.
Tips: Lakukan pengecekan skematik bersama tim untuk mendapatkan perspektif tambahan dan mengurangi risiko kesalahan.
Tata Letak yang Tidak Efisien
Tata letak PCB yang buruk dapat menyebabkan gangguan sinyal, panas berlebih, atau bahkan kerusakan komponen. Jalur koneksi yang terlalu panjang atau terlalu dekat dengan jalur lain sering menjadi penyebab masalah ini.
Langkah untuk menghindari tata letak yang tidak efisien:
Pisahkan jalur sinyal dari jalur daya untuk mengurangi interferensi.
Tempatkan komponen yang sering berinteraksi dalam jarak dekat.
Gunakan ground plane untuk meningkatkan stabilitas sinyal.
Catatan: Tata letak yang efisien tidak hanya meningkatkan performa perangkat, tetapi juga mempermudah proses soldering dan perbaikan.
Penggunaan Komponen yang Tidak Sesuai
Komponen yang tidak sesuai spesifikasi dapat menyebabkan perangkat tidak berfungsi atau bahkan rusak. Misalnya, resistor dengan nilai yang salah dapat mengubah arus listrik, sehingga memengaruhi performa perangkat komunikasi.
Cara menghindari kesalahan ini:
Pastikan semua komponen sesuai dengan spesifikasi desain skematik.
Beli komponen dari pemasok terpercaya yang memiliki sertifikasi kualitas.
Gunakan alat pengukur seperti multimeter untuk memeriksa nilai komponen sebelum pemasangan.
Peringatan: Hindari penggunaan komponen murah tanpa sertifikasi, karena dapat meningkatkan risiko kegagalan perangkat.
Dengan memahami dan menghindari kesalahan-kesalahan ini, kamu dapat meningkatkan efisiensi dan kualitas perakitan PCB untuk perangkat komunikasi.
Proses Soldering yang Tidak Tepat
Proses soldering yang tidak tepat sering menjadi penyebab utama kegagalan PCB. Kesalahan ini dapat memengaruhi koneksi antar komponen dan mengurangi performa perangkat komunikasi. Kamu perlu memahami beberapa masalah umum yang terjadi selama soldering agar dapat menghindarinya.
Kesalahan ukuran lubang: Lubang yang terlalu besar atau kecil dapat menyebabkan hubungan terputus antara lapisan PCB.
Penggunaan PADs ganda: PADs ganda dapat mengubah kualitas lubang, terutama pada PCB multilayer. Hal ini berpotensi menyebabkan gangguan pada koneksi antar lapisan.
Pemakaian polygon berlebihan: Lubang berlebih pada jalur sering memutus hubungan jalur yang bersangkutan.
Untuk menghindari masalah ini, pastikan ukuran lubang sesuai dengan spesifikasi komponen. Gunakan alat soldering yang berkualitas dan periksa desain PCB secara teliti sebelum memulai proses soldering.
Tips: Bersihkan ujung soldering iron secara berkala untuk mencegah penumpukan residu. Hal ini membantu menjaga kualitas koneksi pada PCB.
Pengujian yang Tidak Menyeluruh
Pengujian yang tidak menyeluruh dapat menyebabkan perangkat komunikasi gagal berfungsi. Kamu harus memastikan bahwa setiap komponen dan jalur koneksi telah diuji dengan baik sebelum PCB digunakan.
Metode pengujian yang sering diabaikan:
Pengujian visual: Banyak orang melewatkan pemeriksaan visual untuk mendeteksi kerusakan fisik pada PCB. Gunakan kaca pembesar untuk melihat detail kecil seperti jalur yang terputus atau solder yang berlebihan.
Pengujian continuity: Jalur koneksi yang tidak terputus sangat penting untuk memastikan perangkat berfungsi. Gunakan multimeter untuk memeriksa koneksi antar jalur.
Pengujian operasional: Sambungkan PCB ke perangkat komunikasi dan uji apakah perangkat bekerja sesuai harapan.
Catatan: Jika perangkat tidak berfungsi, periksa ulang semua langkah pengujian untuk menemukan sumber masalah.
Dengan melakukan pengujian secara menyeluruh, kamu dapat memastikan PCB yang dirakit benar-benar siap digunakan. Pengujian yang baik membantu mengurangi risiko kerusakan dan meningkatkan efisiensi produksi.
Efisiensi menjadi kunci utama dalam perakitan PCB untuk perangkat komunikasi. Kamu telah mempelajari langkah-langkah penting, mulai dari desain skematik hingga pengujian akhir. Setiap tahap membutuhkan perhatian terhadap detail agar hasilnya optimal. Dengan bekerja secara efisien, kamu dapat menghemat waktu dan biaya sekaligus meningkatkan kualitas perangkat.
Jangan berhenti belajar! Cobalah teknik baru dan eksplorasi alat modern untuk meningkatkan efisiensi. Dengan terus berinovasi, kamu dapat menghasilkan perangkat komunikasi yang lebih baik dan kompetitif.
FAQ
Apa itu PCB dan mengapa penting dalam perangkat komunikasi?
PCB adalah papan sirkuit cetak yang menghubungkan komponen elektronik. Kamu membutuhkan PCB untuk memastikan perangkat komunikasi bekerja dengan efisien dan stabil. PCB juga membantu mengurangi ukuran perangkat dan meningkatkan keandalan.
Bagaimana cara memilih software desain PCB yang tepat?
Pilih software yang sesuai dengan kebutuhanmu. Gunakan software seperti Altium Designer atau KiCad. Pastikan software memiliki fitur validasi otomatis dan mendukung desain skematik serta layout PCB. Software yang efisien menghemat waktu dan mengurangi kesalahan.
Apa yang harus diperhatikan saat memilih material PCB?
Pilih material berkualitas tinggi seperti FR4 untuk daya tahan dan stabilitas termal. Gunakan tembaga dengan ketebalan yang sesuai. Hindari material murah tanpa sertifikasi. Material yang tepat meningkatkan performa perangkat komunikasi dan mengurangi risiko kerusakan.
Bagaimana cara memastikan soldering yang baik?
Gunakan soldering iron dengan suhu yang dapat diatur. Pastikan koneksi terlihat kuat dan stabil. Hindari penggunaan solder berlebihan untuk mencegah hubungan pendek. Bersihkan ujung soldering iron secara berkala untuk menjaga kualitas koneksi.
Apa langkah penting dalam pengujian PCB?
Lakukan pengujian visual untuk mendeteksi kerusakan fisik. Gunakan multimeter untuk memeriksa koneksi antar jalur. Uji tegangan dan fungsionalitas komponen. Pastikan perangkat komunikasi bekerja sesuai desain sebelum digunakan.
