Você encontra muitos termos técnicos quando trabalha com eletrônica. O Glossário PCBA ajuda você a entender palavras essenciais desse universo. Saber diferenciar PCB e PCBA faz toda a diferença em projetos. Você também precisa conhecer o conceito de panelização para garantir eficiência na fabricação. Com essas definições, você melhora sua comunicação e evita erros comuns.
Principais Conclusões
Entenda a diferença entre PCB (placa sem componentes) e PCBA (placa com componentes montados) para evitar confusões em projetos.
Use a panelização para agrupar várias placas em um painel, facilitando a fabricação e reduzindo custos.
Planeje o design da placa com esquemáticos, layouts e footprints corretos para garantir montagem eficiente e sem erros.
Revise sempre o BOM (lista de materiais) antes da montagem para evitar atrasos, desperdícios e garantir o controle do projeto.
Aplique técnicas de montagem adequadas, como SMT para miniaturização e PTH para componentes maiores, garantindo qualidade e durabilidade.
Glossário PCBA: Design

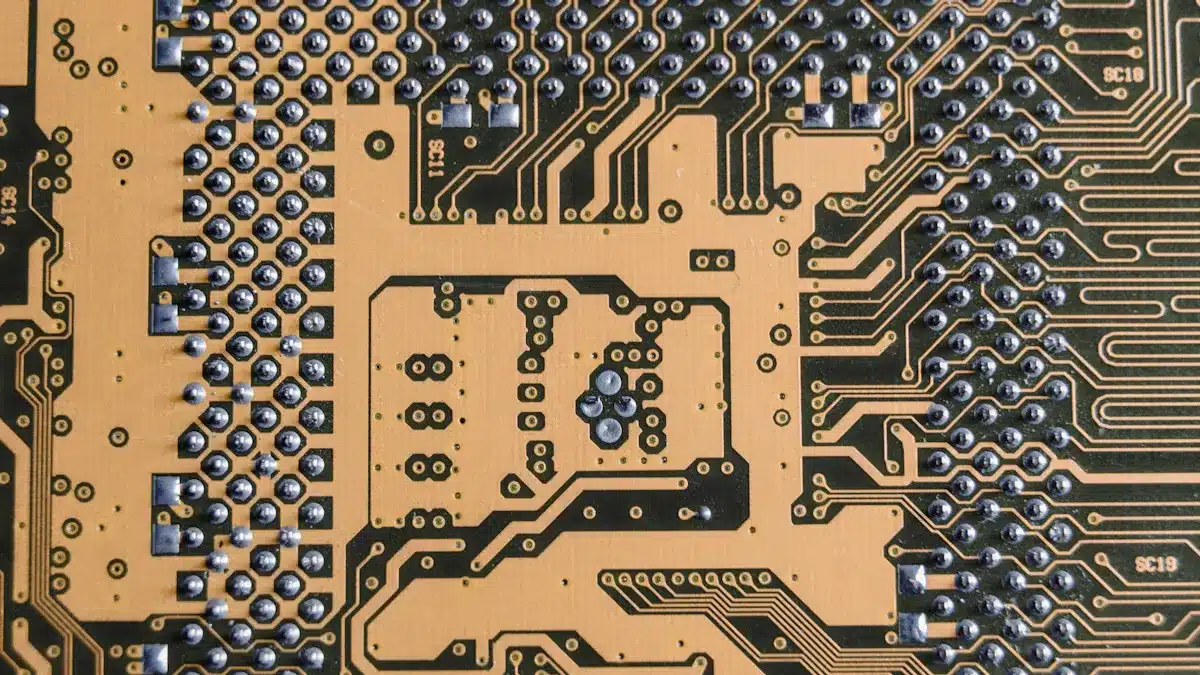

Antes de você mergulhar nos termos do Glossário PCBA, é importante entender a diferença entre PCB e PCBA. PCB significa Placa de Circuito Impresso. Ela é a base física, feita de material isolante e trilhas de cobre. Já PCBA é a sigla para Placa de Circuito Impresso Montada. Ou seja, quando você adiciona os componentes eletrônicos na PCB, ela se transforma em uma PCBA. Essa distinção ajuda você a evitar confusões em projetos e conversas técnicas.
Outro conceito essencial no Glossário PCBA é a panelização. Você utiliza a panelização para agrupar várias placas em um único painel durante a fabricação. Isso facilita o manuseio, reduz custos e acelera a montagem. Por exemplo, se você precisa produzir cem placas pequenas, pode unir todas em um painel maior. Assim, as máquinas montam e soldam vários circuitos de uma vez, tornando o processo mais eficiente.
Layout
O layout é o desenho físico da placa. Você define onde cada componente ficará e como as trilhas vão conectar tudo. Um bom layout evita interferências e facilita a montagem. Por exemplo, se você posiciona capacitores perto do CI, reduz ruídos e melhora o desempenho. Softwares como Altium Designer e Eagle ajudam você a criar layouts precisos.
Esquemático
O esquemático é o diagrama que mostra como os componentes se conectam eletricamente. Ele serve como um mapa para o seu projeto. Você usa o esquemático para planejar e revisar o circuito antes de partir para o layout. Se você esquece de ligar um resistor no esquemático, o erro aparece antes da fabricação, evitando retrabalho.
Footprint

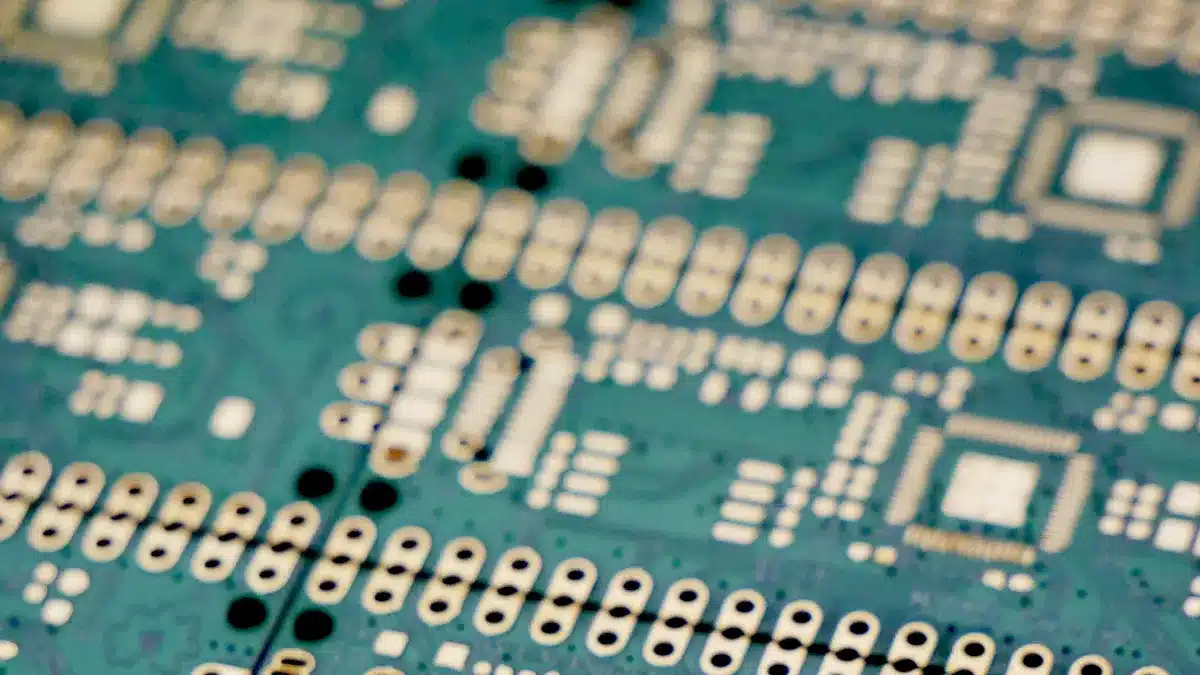

O footprint representa o desenho físico do componente na placa. Ele mostra o tamanho, o formato e a posição dos pinos. Você precisa escolher o footprint correto para garantir que o componente encaixe na PCB. Por exemplo, um resistor SMD 0805 tem um footprint diferente de um resistor 1206. Se você errar o footprint, o componente não será soldado corretamente.
DRC
DRC significa Design Rule Check. É uma verificação automática das regras de projeto. O DRC analisa se as trilhas estão com a largura certa, se não há curto-circuitos e se os componentes estão bem posicionados. Você deve rodar o DRC antes de enviar a placa para fabricação. Assim, você evita erros que podem causar falhas ou retrabalho.
BOM
BOM é a sigla para Bill of Materials, ou Lista de Materiais. O BOM reúne todos os componentes que você precisa para montar a PCBA. Ele inclui códigos, quantidades, descrições e fornecedores. Um BOM bem estruturado facilita compras, evita faltas e reduz custos. Segundo um estudo do Instituto Brasileiro de Geografia e Estatística, apenas 16,2% dos projetos de TI foram concluídos no prazo, dentro do custo e com as especificações atendidas. O controle rigoroso do BOM ajuda você a manter o projeto dentro do orçamento, registrar mudanças e garantir comunicação clara entre as equipes. Por isso, o BOM é peça-chave para o sucesso do seu projeto eletrônico.
Dica: Sempre revise o BOM antes de iniciar a montagem. Isso evita atrasos e desperdícios.
O Glossário PCBA traz esses termos para você dominar o processo de design e garantir placas eletrônicas de qualidade.
Componentes
Resistor
Você encontra resistores em quase todos os circuitos eletrônicos. Eles controlam o fluxo de corrente e ajudam a proteger outros componentes. Os valores dos resistores seguem padrões internacionais, como 4,7 Ω, 220 Ω, 4,7 kΩ e 470 kΩ. A tolerância, geralmente de 5% ou 10%, indica o quanto o valor real pode variar. A potência nominal, como 0,1 W, mostra quanto calor o resistor suporta sem danificar.
A escolha correta do valor, tolerância e potência aumenta a confiabilidade do circuito e evita falhas.
Os resistores variáveis permitem ajustes finos, trazendo flexibilidade para projetos como computadores e aparelhos de som. Você precisa conhecer bem esses detalhes para garantir precisão e durabilidade.
Capacitor
O capacitor armazena e libera energia elétrica rapidamente. Você usa capacitores para filtrar ruídos, estabilizar tensões e acoplar sinais entre etapas do circuito. Eles aparecem em fontes de alimentação, rádios e até em controles remotos. Capacitores têm valores em farads (F), mas você encontra mais microfarads (μF) ou picofarads (pF) no dia a dia.
Dica: Sempre confira a polaridade dos capacitores eletrolíticos para evitar danos ao circuito.
Indutor
O indutor armazena energia em um campo magnético quando a corrente passa por ele. Você utiliza indutores para filtrar ruídos, converter tensões e ajustar frequências.
Em fontes chaveadas, indutores em série reduzem interferências e protegem equipamentos.
Em conversores de alta corrente, indutores em paralelo aumentam a eficiência e evitam aquecimento.
Em rádios, indutores ajustáveis ajudam a sintonizar frequências.
Conhecer o funcionamento dos indutores permite que você otimize o desempenho dos seus projetos.

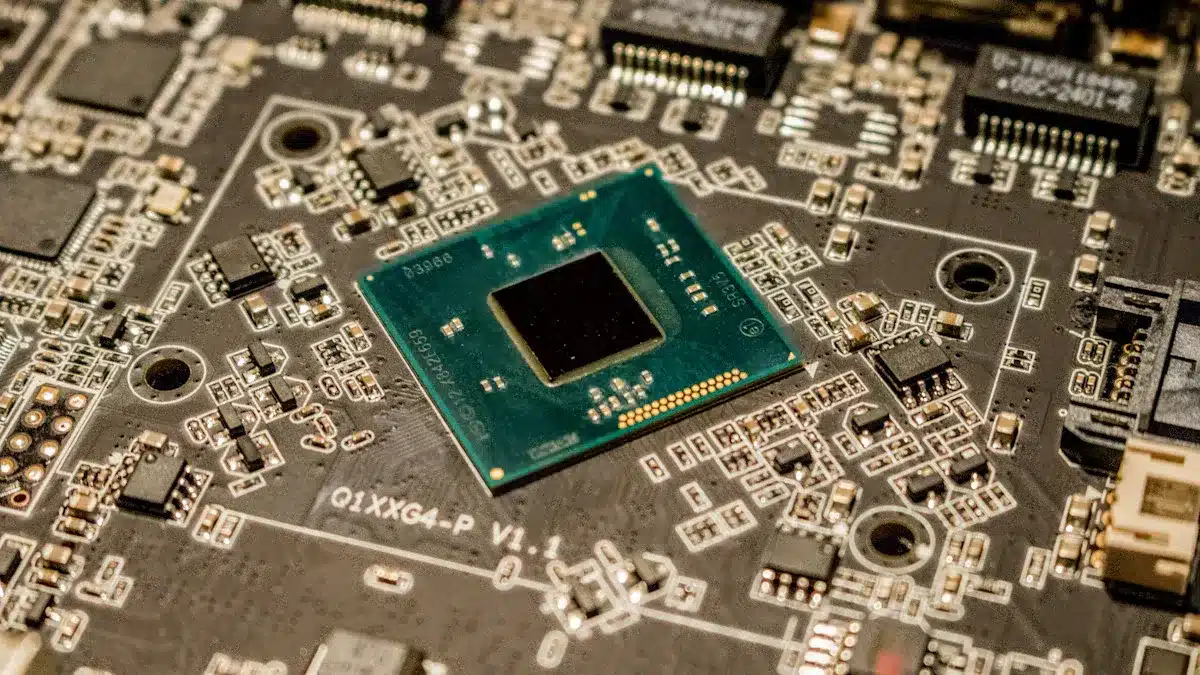

CI
O Circuito Integrado (CI) reúne vários componentes, como resistores, capacitores e transistores, em um único chip. Você encontra CIs em quase todos os aparelhos modernos, de celulares a televisores. Essa integração reduz custos, aumenta a confiabilidade e melhora a eficiência energética. Desde a década de 1960, os CIs revolucionaram a eletrônica, tornando essencial o entendimento de cada componente interno para inovar e manter equipamentos.
Conector
O conector faz a ligação entre diferentes partes do circuito. Você usa conectores para facilitar a montagem, manutenção e troca de módulos. Estudos mostram que conectores feitos com plásticos de alta resistência suportam altas correntes, temperaturas extremas e umidade.
Conectores de qualidade garantem conexões estáveis, reduzem a necessidade de manutenção e aumentam a eficiência em ambientes industriais e comerciais.
Sempre escolha conectores adequados para garantir segurança e durabilidade nos seus projetos.
Montagem
SMT
Você encontra a tecnologia SMT (Surface Mount Technology) em quase toda montagem moderna de placas eletrônicas. Com SMT, você fixa os componentes diretamente na superfície da placa. Isso reduz o tamanho dos dispositivos e aumenta a eficiência dos circuitos. Equipamentos automatizados aplicam a pasta de solda e posicionam os componentes com precisão. O processo acelera a produção, diminui falhas e permite fabricar placas menores e mais potentes. Você pode montar componentes em ambos os lados da placa, aproveitando melhor o espaço. A SMT também facilita a inspeção automática, garantindo qualidade e confiabilidade.
Dica: SMT é ideal para projetos que exigem miniaturização e alta densidade de componentes.
PTH
A tecnologia PTH (Plated Through Hole) utiliza furos metalizados para fixar componentes. Você insere os terminais dos componentes nesses furos e solda do outro lado da placa. PTH oferece conexões mecânicas mais robustas, sendo útil para componentes grandes, como conectores e transformadores. Apesar de ocupar mais espaço, PTH ainda é comum em placas que precisam de resistência mecânica ou suportar altas correntes.
Pick and Place
Os sistemas Pick and Place revolucionaram a montagem de PCBA. Eles pegam os componentes e os posicionam rapidamente sobre a pasta de solda, seguindo a programação do projeto. Você ganha produtividade, pois as máquinas trabalham sem parar, com alta precisão. Essa automação permite montar componentes minúsculos, em alta densidade, até mesmo em ambos os lados da placa. O resultado é uma produção mais rápida, com menos erros e menor custo de materiais.
Reflow
No processo de Reflow, você utiliza um forno especial para aquecer a placa e derreter a pasta de solda. Os componentes já estão posicionados, e o calor fixa tudo no lugar. O Reflow garante soldas uniformes e confiáveis, sendo essencial para SMT. Você controla a temperatura em etapas, evitando danos aos componentes.
Wave Soldering
A soldagem por onda (Wave Soldering) é comum em placas com tecnologia PTH. Você passa a placa sobre uma onda de solda líquida, que adere aos terminais dos componentes. O método é rápido e eficiente para grandes volumes. Wave Soldering garante conexões sólidas e reduz o tempo de montagem em linhas industriais.
Soldagem e Teste
Soldagem Manual
Você realiza a soldagem manual com um ferro de solda. Essa técnica é útil para protótipos, reparos ou pequenas produções. Você controla o tempo e a quantidade de solda em cada ponto.
Dica: Use sempre solda de boa qualidade e mantenha a ponta do ferro limpa. Isso evita falhas e melhora a conexão elétrica.
Você pode corrigir erros facilmente durante a soldagem manual. Porém, o processo é mais lento e depende da sua habilidade. Em placas com muitos componentes, a soldagem manual pode causar fadiga e aumentar o risco de defeitos.
Soldagem por Reflow
Na soldagem por reflow, você aplica pasta de solda nos pads da placa. Depois, posiciona os componentes e coloca a placa em um forno de reflow. O calor derrete a solda e fixa os componentes.
Você encontra esse método em linhas de produção SMT. O reflow garante soldas uniformes e reduz falhas humanas.
Atenção: Controle a temperatura do forno para não danificar componentes sensíveis.
AOI
AOI significa Inspeção Óptica Automatizada. Você utiliza câmeras e softwares para analisar a placa após a soldagem. O sistema identifica soldas frias, componentes fora do lugar ou invertidos.
Vantagens do AOI:
Detecta erros rapidamente
Reduz retrabalho
Garante qualidade em grandes volumes
ICT
ICT é o Teste em Circuito. Você usa sondas para medir pontos específicos da placa. O ICT verifica se não há curtos, circuitos abertos ou componentes com valores errados.
O ICT agiliza a detecção de defeitos antes do envio ao cliente.
Teste Funcional
No teste funcional, você simula o funcionamento real do produto. Você liga a placa, aplica sinais e mede respostas. Esse teste garante que a PCBA cumpre sua função final.
Tipo de Teste | O que verifica? |
|---|---|
ICT | Defeitos elétricos |
Teste Funcional | Operação do circuito |
Você deve sempre realizar o teste funcional antes de liberar a placa para uso. Isso evita problemas no campo e aumenta a confiança do cliente.
Análise de Falhas
Curto-Circuito
Você pode encontrar um curto-circuito quando dois pontos do circuito se conectam de forma errada. Isso faz a corrente elétrica passar por caminhos não planejados. O curto-circuito pode queimar componentes, derreter trilhas ou até causar incêndios.
Dica: Sempre use um multímetro para medir a resistência entre pontos suspeitos. Se o valor for muito baixo, existe um curto.
Principais causas de curto-circuito:
Solda em excesso entre trilhas
Componentes mal posicionados
Poeira ou resíduos metálicos na placa
Você deve inspecionar visualmente a placa e usar ferramentas de teste para localizar o problema.
Solda Fria
A solda fria acontece quando a solda não adere bem ao componente ou à trilha. Isso cria uma conexão fraca, que pode falhar com o tempo. Você pode identificar uma solda fria pelo aspecto opaco ou rachado do ponto de solda.
Atenção: Soldas frias causam mau contato e falhas intermitentes. Sempre refaça o ponto de solda se notar esse problema.
Para evitar solda fria:
Use ferro de solda com temperatura adequada
Limpe bem as superfícies antes de soldar
Não mova o componente enquanto a solda esfria
Raio-X
Você pode usar o raio-X para analisar placas com muitos componentes SMD. O raio-X permite ver dentro da placa e identificar defeitos invisíveis, como:
Solda fria sob componentes
Curto-circuito entre trilhas internas
Falta de solda em pinos escondidos
O exame por raio-X é essencial em placas complexas, onde a inspeção visual não basta.
Continuidade
O teste de continuidade verifica se existe ligação elétrica entre dois pontos. Você usa um multímetro na função de continuidade. Se o aparelho apitar, existe conexão.
Tabela de uso do teste de continuidade:
Situação | O que verificar? |
|---|---|
Após soldagem | Se todos os pontos estão conectados |
Suspeita de trilha rompida | Se há interrupção no circuito |
Você deve sempre testar a continuidade após reparos ou montagem. Isso garante que o circuito funcione corretamente.
Você garante eficiência e qualidade nos seus projetos quando domina os principais termos técnicos de PCBA. O Glossário PCBA ajuda você a se comunicar melhor com sua equipe e evita erros comuns. Sempre consulte este glossário quando surgir uma dúvida. Novos termos e tecnologias aparecem com frequência. Mantenha-se atualizado para crescer na área de eletrônica.
FAQ
O que é a diferença entre PCB e PCBA?
Você encontra a PCB como a placa sem componentes. A PCBA já vem com todos os componentes soldados. Sempre use o termo correto para evitar confusões em projetos eletrônicos.
Por que a panelização é importante na fabricação de placas?
Você usa a panelização para juntar várias placas em um painel. Isso facilita a montagem, reduz custos e acelera a produção. Grandes fábricas sempre aplicam essa técnica para ganhar eficiência.
Como escolher entre SMT e PTH?
Você escolhe SMT para placas pequenas e alta densidade de componentes. PTH serve melhor para peças grandes ou que precisam de fixação forte. Analise o projeto antes de decidir.
O que é um BOM e por que revisar antes da montagem?
O BOM lista todos os componentes do seu projeto. Você deve revisar o BOM para evitar erros, atrasos e desperdícios. Uma lista correta garante montagem rápida e sem surpresas.
Como identificar um curto-circuito na placa?
Dica: Use um multímetro na função de continuidade. Se ouvir um apito entre pontos que não deveriam se conectar, existe um curto. Sempre faça esse teste antes de ligar a placa.
