Выбор технологий для изготовления печатных плат зависит от множества факторов. Вам необходимо учитывать стоимость, качество и специфику вашего проекта. Например, около 76% компаний в этой сфере представлены обществами с ограниченной ответственностью, что говорит о значительном присутствии малого и среднего бизнеса в области изготовления печатных плат. Это способствует инновациям и разнообразию подходов. Также важно помнить, что в мире наблюдается рост спроса на многослойные платы, которые составляют около 80% от общего объема заказов на изготовление печатных плат. Ваши решения будут определять успех всего проекта.
Основные Выводы
Выбор технологии зависит от стоимости, качества и специфики проекта. Оцените эти факторы перед принятием решения.
Аддитивные технологии идеально подходят для прототипирования. Они обеспечивают гибкость и возможность быстрого внесения изменений.
Субтрактивные технологии являются традиционным методом, но могут иметь экологические последствия. Учитывайте это при выборе.
Полуаддитивные технологии комбинируют преимущества аддитивных и субтрактивных методов. Они подходят для специализированных решений.
Для массового производства используйте автоматизированные методы, такие как SMT и волновая пайка. Это поможет снизить затраты и увеличить скорость.

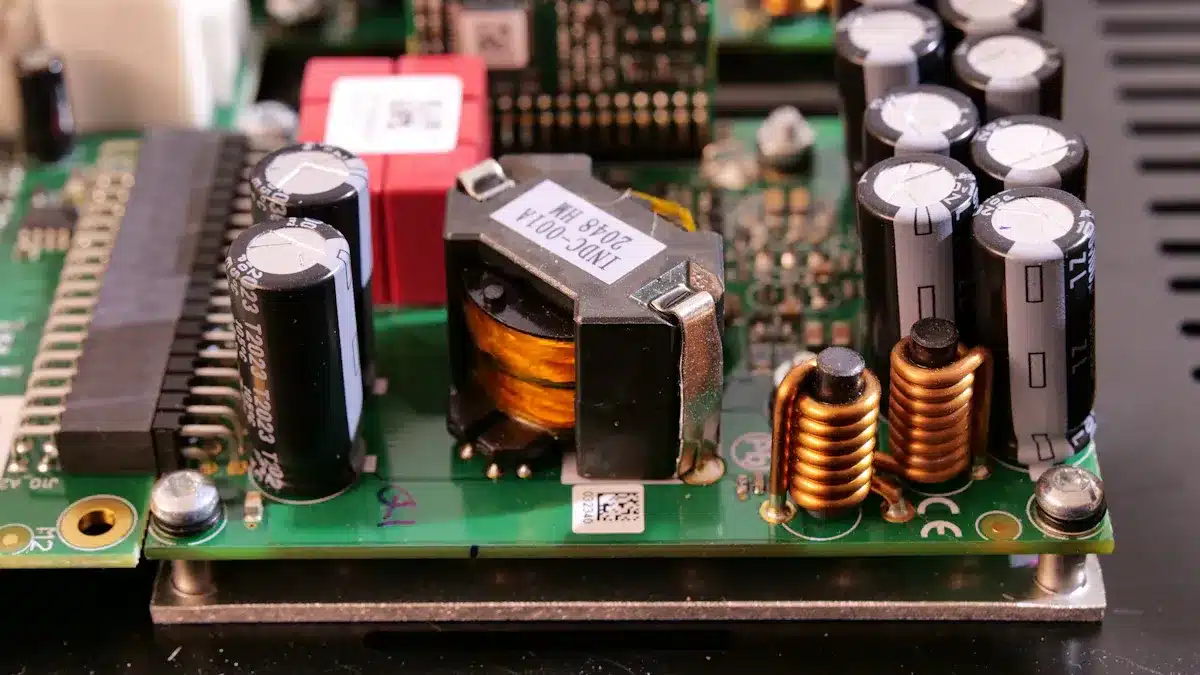

Методы изготовления печатных плат
При выборе технологий для изготовления печатных плат вы столкнетесь с тремя основными методами: аддитивными, субтрактивными и полуаддитивными. Каждый из них имеет свои особенности и преимущества, которые могут повлиять на ваш проект.
Аддитивные технологии
Аддитивные технологии становятся все более популярными в производстве печатных плат. Они позволяют создавать схемы, добавляя материал слой за слоем. Вот несколько ключевых преимуществ аддитивных технологий:
Струйная печать обеспечивает высокую точность и однородное покрытие.
3D-печать позволяет создавать сложные формы проводящих схем, которые ранее были невозможны.
Аддитивные технологии снижают затраты на производство и увеличивают выход годных изделий.
Эти технологии идеально подходят для прототипирования и малосерийного производства, где важна гибкость и возможность быстрого внесения изменений.
Субтрактивные технологии
Субтрактивные технологии являются традиционным методом изготовления печатных плат. Они включают в себя удаление материала для формирования проводящих дорожек. Основные этапы этого процесса:
Использование защитных изображений в фоторезисте или металлорезисте.
Получение проводящего рисунка на слоях печатных плат.
Однако стоит отметить, что субтрактивные технологии могут иметь экологические последствия. Например, использование агрессивных химикатов, таких как хлорид железа, приводит к образованию опасных отходов. Также необходимо учитывать высокое потребление энергии и трудности с переработкой материалов, что может привести к образованию электронных отходов.
Полуаддитивные технологии
Полуаддитивные технологии представляют собой комбинацию аддитивных и субтрактивных методов. Они используют нефольгированные материалы и обеспечивают отличное воспроизведение проводников с небольшой толщиной. Однако у этих технологий есть свои особенности:
Низкая адгезия металлизации к диэлектрической прослойке.
Контакт незащищённой части диэлектрика с растворами металлизации может привести к загрязнениям.
Промышленные примеры использования полуаддитивных технологий включают:
Формирование рисунка с микроотверстиями методом послойного наращивания.
Химическое осаждение меди на неструктурированную поверхность.
Нанесение рисунка из резиста и избирательное осаждение меди.
Удаление резиста и дифференциальное травление меди.
Эти технологии могут быть особенно полезны для специализированных решений, где требуется высокая точность и уникальные характеристики.
Этапы изготовления печатных плат
Процесс изготовления печатных плат включает несколько ключевых этапов. Каждый из них играет важную роль в создании качественного продукта. Давайте рассмотрим основные этапы более подробно.
Проектирование схемы
Проектирование схемы — это первый и один из самых важных этапов. На этом этапе вы собираете всю необходимую информацию и разрабатываете схему. Стандартные этапы проектирования включают:
Получение от заказчика полной информации по механике, отверстиям и надписям, компонентам.
Ввод механического чертежа, проверка заказчиком, корректировки.
Описание компонентов (подготовка библиотеки).
Загрузка и верификация списка цепей.
Размещение компонентов, проверка заказчиком, корректировки.
Описание проекта, задание правил трассировки.
Проверка размещения, Net-листа и правил (свойств цепей).
Fan-out (подготовка к трассировке).
Разводка дифф.пар, клоков, быстрых шин, сигналов управления, проверка заказчиком.
Разводка остальной части схемы и планов питания.
Проверка трассировки, корректировки по требованию заказчика.
Заполнение пустых мест (баланс меди).
Выравнивание надписей слоя шелкографии и сборочного чертежа.
Панелизация для группового монтажа.
Для проектирования схемы вы можете использовать различные программные инструменты, такие как KiCad, Mentor Graphics PADS и DesignSpark. Эти программы помогут вам создать точные и эффективные схемы.
Травление и сверление
После завершения проектирования схемы вы переходите к травлению и сверлению. Эти процессы критически важны для формирования проводящих дорожек на плате.
Травление: Этот этап включает удаление лишнего материала с медной фольги. Существует несколько методов травления:
Кислотное травление — используется для прототипирования, требует контроля температуры и обновления раствора для стабильности.
Щелочное травление — промышленный стандарт для многослойных плат, обеспечивает высокую селективность и качество травления.
Сверление: На этом этапе вы создаете отверстия для соединений. Используются два основных метода:
Механическое сверление — создает отверстия диаметром от 200 мкм (0,2 мм). Этот метод прост в использовании, но менее точен.
Лазерное сверление — позволяет создавать отверстия диаметром от 50 мкм (0,05 мм) с высокой точностью и контролем глубины. Это бесконтактная технология.
Металлизация сквозных отверстий
Металлизация сквозных отверстий обеспечивает надежную электрическую связь между слоями печатной платы. Этот процесс включает несколько методов, таких как электрохимическая обработка и прямое металлизирование.
Электрохимическая обработка: Этот метод включает активацию меди с использованием палладия и восстановление меди из раствора.
Прямое металлизирование: Этот метод устраняет основные причины проблем с надежностью, такие как образование водорода и интерфейса между покрытиями. Он обеспечивает более высокую однородность и механическую прочность покрытия.
Качество металлизации зависит от однородности меди, что критически влияет на долговременную надежность соединений. Для повышения класса надежности требуется больше меди, что увеличивает затраты на производство.
Критерии выбора технологий
При выборе технологий для изготовления печатных плат вы должны учитывать несколько ключевых критериев. Эти факторы помогут вам сделать правильный выбор, соответствующий вашим потребностям.
Стоимость
Стоимость является одним из самых важных критериев. Разные технологии могут значительно различаться по цене. Например, для серийного производства лучше использовать автоматизированные методы, так как они могут снизить затраты. Для небольших партий подойдут более простые технологии. Обратите внимание на следующие аспекты:
Объем заказа: чем больше площадь печатных плат, тем дешевле каждая плата.
Сложность задания: типовые платы стоят дешевле, чем уникальные.
Сроки выполнения: срочность заказа может повлиять на стоимость.
Высокая стоимость печатных плат в России связана с ограниченными производственными мощностями. Для снижения цен необходимо масштабирование производства, что требует высокого спроса.
Качество
Качество печатных плат также играет важную роль. Вы должны учитывать технические требования и эксплуатационные характеристики. Вот несколько ключевых показателей качества:
Переходные отверстия: размеры и соотношения должны соответствовать стандартам.
Финишные покрытия: применение покрытий должно соответствовать рекомендациям.
Документация: качество чертежей и сопроводительных документов влияет на общее качество.
Технологии, такие как mSAP, позволяют создавать дорожки шириной 20–30 мкм, что соответствует современным требованиям. Это важно для достижения необходимого качества.
Скорость производства
Скорость производства может критически повлиять на выбор технологии. Для высокоскоростных устройств вам понадобятся специализированные материалы. Рассмотрите следующие моменты:
Автоматизированная установка компонентов: обеспечивает высокую скорость монтажа.
Искусственный интеллект и машинное зрение: анализируют изображения в реальном времени для обнаружения дефектов.
Роботизированные системы пайки: обеспечивают высокую точность и полную автоматизацию.
Скорость производства определяет выбор технологий и материалов. Экономия на материалах в устройствах с высокими требованиями к качеству нецелесообразна.
Рекомендации по выбору технологий
Для массового производства
Если вы планируете массовое производство печатных плат, вам стоит рассмотреть следующие технологии:
Технология монтажа поверхностного монтажа (SMT): Эта технология позволяет монтировать компоненты непосредственно на поверхность платы. Это увеличивает плотность компонентов и надежность.
Волновая пайка: Автоматическая техника, которая позволяет паять множество контактов одновременно. Это значительно ускоряет процесс.
Автоматы для подбора и размещения компонентов: Специализированные машины повышают скорость и точность сборки. Они позволяют обрабатывать большие объемы производства.
Эти технологии помогут вам оптимизировать процесс и снизить затраты.
Для прототипирования
При создании прототипов печатных плат вы можете использовать более гибкие методы. Рассмотрите следующие варианты:
Аддитивный метод: Этот метод использует электрохимические технологии для наращивания токопроводящего рисунка. Примером может служить 3D принтер Voltera V-One.
Субтрактивный метод: Удаление лишней меди с помощью фрезеровки или травления. Например, LPKF ProtoMat S63 отлично подходит для этих целей.
Эти технологии позволяют быстро вносить изменения и тестировать новые идеи.
Для специализированных решений
Если ваш проект требует уникальных решений, обратите внимание на специализированные технологии. Например, технологии встроенных компонентов позволяют размещать пассивные и активные компоненты в подложках. Это создает многофункциональные платы, которые отвечают современным требованиям.
Специализированные технологии находят применение в различных областях:
Мобильные устройства: Используются в смартфонах и планшетах благодаря компактности.
Медицинские устройства: Обеспечивают надежность и адаптацию к сложным формам.
Автомобильная промышленность: Необходима устойчивость к вибрациям.
Авиакосмическая отрасль: Важна минимизация веса и повышение надежности.
Носимые устройства: Интеграция в текстиль для создания “умной” одежды.
Эти технологии обеспечивают высокую точность, минимальные потери материала и гибкость в дизайне. Выбор правильной технологии зависит от ваших конкретных потребностей и целей проекта.
В заключении важно подвести итоги и обобщить основные моменты, обсужденные в блоге. Выбор технологии для изготовления печатных плат зависит от множества факторов. Учитывайте следующие аспекты:
Экономические аспекты
Условия эксплуатации конечного продукта
Качество исходных материалов
Также, при сравнении технологий, обратите внимание на их паяемость после воздействия паром:
Технология | Паяемость после воздействия паром |
|---|---|
ENIG | Высокая |
EPIG | Умеренная |
Следуйте рекомендациям экспертов отрасли. Например, проверьте опыт и репутацию подрядчика, а также его способность соблюдать сроки и адаптироваться к требованиям. Это поможет вам сделать правильный выбор и достичь успеха в вашем проекте.
FAQ
Как выбрать подходящую технологию для печатных плат?
Выбор технологии зависит от ваших требований. Оцените стоимость, качество, скорость производства и специфику проекта. Сравните доступные методы, такие как аддитивные и субтрактивные технологии.
Какие факторы влияют на стоимость изготовления печатных плат?
Стоимость зависит от объема заказа, сложности дизайна и сроков выполнения. Чем больше партия, тем ниже цена за единицу. Уникальные платы стоят дороже.
Какое качество печатных плат считается высоким?
Высокое качество включает точные размеры переходных отверстий, надежные финишные покрытия и четкую документацию. Используйте современные технологии, такие как mSAP, для достижения необходимых стандартов.
Как быстро можно изготовить печатные платы?
Скорость изготовления зависит от выбранной технологии и сложности проекта. Автоматизированные процессы, такие как SMT, обеспечивают высокую скорость. Прототипирование может занять меньше времени.
Какие технологии лучше подходят для прототипирования?
Для прототипирования используйте аддитивные и субтрактивные методы. Они позволяют быстро вносить изменения и тестировать новые идеи. Примеры включают 3D-печать и фрезеровку.
