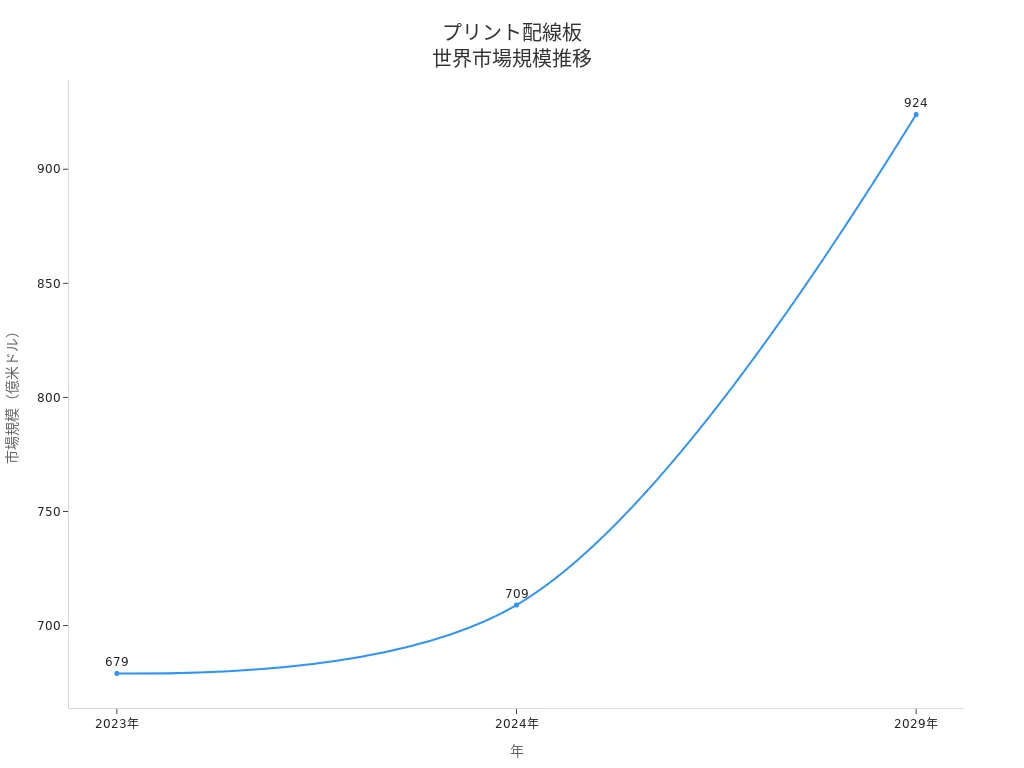

プリント配線板は、現代の電子機器に欠かせない要素です。これらの基板は、電子部品を接続し、信号を伝達する重要な役割を果たします。市場規模は2023年に679億ドルに達し、2029年には924億ドルに成長すると予測されています。プリント配線板の設計と製造工程の理解は、電子機器の性能やコストに直接影響を与えるため、開発プロセスにおいて非常に重要です。適切な選択が最終製品の機能や効率を向上させ、電子機器の進化に寄与します。
重要ポイント
プリント配線板は、電子機器の信頼性と性能に直接影響を与える重要な要素です。
適切な材料選定は、製品の寿命を延ばし、故障リスクを低減します。
製造工程の各段階での品質管理が、最終製品の信頼性を確保します。
一層基板はコストが安く、シンプルな電子機器に適しています。
多層基板は複雑な回路設計が可能で、高機能な製品に必要です。
プリント配線板の重要性
電子機器における役割
プリント配線板は、電子機器の心臓部とも言える存在です。これらの基板は、電子部品を接続し、信号を効率的に伝達します。設計や製造プロセスが最終製品の品質に直接影響を与えるため、信頼性と性能に大きな影響を及ぼします。以下の表は、プリント配線板が電子機器の信頼性や性能に与える具体的な影響を示しています。
証拠の内容 | 説明 |
|---|---|
プリント配線板は電子機器の信頼性や性能に重要な役割を果たしている | 設計や製造プロセスが最終製品の品質に直接影響を与えるため、信頼性と性能に大きな影響を及ぼす。 |
産業への影響
プリント配線板は、さまざまな産業においても重要な役割を果たしています。特に、自動車、医療、通信などの分野では、基板の需要が急速に増加しています。以下の表は、各産業分野における経済的影響を示しています。
産業分野 | 経済的影響 |
|---|---|
自動車産業 | 電装化の進展が基板需要を支える |
通信産業 | 5Gサービスの本格化によるインフラ投資の増大 |
IoT市場 | 新規需要創出による電子回路基板の需要増加 |
さらに、日本のPCB部品市場は2033年までに43億3,595万米ドルに達すると予測されています。年平均成長率は11.26%と見込まれています。電気自動車や5Gネットワーク、IoT技術の普及が高性能PCBの需要を拡大させるでしょう。このように、プリント配線板は単なる部品ではなく、産業全体の成長を支える重要な要素です。
プリント配線板の製造工程
プリント配線板の製造工程は、設計から最終製品までの一連のプロセスを含みます。この工程は、製品の品質や性能に大きな影響を与えるため、各段階を慎重に進める必要があります。
設計段階
設計段階では、回路CADツールを使用してプリント配線板のレイアウトを作成します。設計者は、機械設計やシミュレーションを含む包括的なアプローチを取ります。これにより、設計の生産性が向上し、複雑な課題に対処するための完全な回路CADシステムが求められます。以下の表は、設計段階で使用される主なCADソフトウェアの種類を示しています。
説明 | |
|---|---|
電気CAD | 回路設計CAD、基板設計CADなどを含む |
機械CAD | 機械設計に特化したCADソフトウェア |
建築CAD | 建築設計に使用されるCADソフトウェア |
土木CAD | 土木工事に関連する設計ツール |
設計段階では、電気的特性や製造不良の防止、サイズの最小化といった技術的課題も考慮する必要があります。これらの課題は、基板の性能や耐久性に直接影響を与えます。以下の表は、考慮すべき主要な技術的課題を示しています。
課題の種類 | 説明 |
|---|---|
電気的特性 | 基板設計において、部品同士の電気的特性を考慮する必要がある。パターンの形状や線幅が影響を与える。 |
製造不良の防止 | 鋭角や細すぎるパターン、狭すぎるクリアランスなど、製造を困難にする要因を排除する必要がある。 |
サイズの最小化 | 小型化・高機能化の要求に応じて、基板のサイズを最小化し、製造コストを削減することが求められる。 |
材料選定
材料選定は、プリント配線板の性能や耐久性に大きな影響を与えます。一般的に使用される基材には、以下のようなものがあります。
FR-4: エポキシ樹脂にガラス繊維を含侵させた基板で、耐熱性や絶縁抵抗性に優れ、広く利用されている。
紙フェノール基板: 吸水率が高く、長期の信頼性が求められる製品には向かないが、コストが安いため一般家電製品に使用。
セラミック基板: 高発熱部品に適しているが、製造コストが高く、広くは使われていない。
適切な材料を選ぶことで、製品の寿命を延ばし、故障リスクを低減できます。不適切な材料を使用すると、製品の性能が低下し、信頼性が損なわれる可能性があります。
製造プロセス
製造プロセスは、プリント配線板の品質を確保するための重要な工程です。以下は、主要な製造工程の流れです。
銅箔と絶縁層でできた基板にフィルムを張り、配線図をプリントしたネガフィルムを重ねて露光します。
現像後、露出した部分の銅をエッチングで溶かし、回路を形成します。
自動外観検査機で内層板の回路をチェックします。
内層板と絶縁層を重ねてプレスし、積層基板を作成します。
外層の回路を作成し、再度検査を行います。
ソルダレジストを塗布し、部品を取り付ける準備をします。
外形加工を行い、最終的な形状に仕上げます。
最終検査を行い、品質を確認して出荷します。
このプロセスでは、各工程で発生しやすい不良やトラブルに注意が必要です。例えば、プリフラックス処理上の不備によるはんだ弾きや、多層基板での層間剝離などが挙げられます。
検査と品質管理
検査と品質管理は、製造工程の最後のステップであり、製品の信頼性を確保するために不可欠です。主な手法や機器には、以下のものがあります。
3次元はんだ印刷検査装置
デジタルマイクロスコープ
X線透過装置
インサーキットテスター
ファンクションテスター
自動外観検査装置
自動検査による作業時間の短縮が可能であり、人間による目視検査と比較して高精度な検査を実現します。これにより、生産性の向上や不良箇所の早期発見が促進され、欠陥製品の流出を防ぐことができます。
プリント配線板の種類
プリント配線板には、さまざまな種類があります。それぞれの基板は、特定の用途や要求に応じて設計されています。以下では、主要な基板の種類について詳しく説明します。
一層基板
一層基板は、最も基本的なタイプのプリント配線板です。この基板は、シンプルな構造を持ち、製造コストが安いため、広く利用されています。以下の表は、一層基板の主な特徴と代表的な用途を示しています。
特徴 | 用途 |
|---|---|
家電製品などの安価で大量生産が求められる機器 | |
製造コストが安い | 小型化が求められない回路に多く採用される |
一層基板は、特に家電製品や簡単な電子機器に適しています。これにより、コストを抑えつつ、必要な機能を提供することが可能です。
多層基板
多層基板は、複数の層を重ねて構成されるプリント配線板です。この基板は、より複雑な回路設計が可能で、スペースの制約がある製品に最適です。多層基板が必要とされる製品分野には、以下のようなものがあります。
自動車
航空宇宙
医療機器
通信
多層基板は、特に高機能な電子機器において重要な役割を果たします。製造コストは一層基板と比べて高くなりますが、その分、性能や機能性が向上します。以下の表は、多層基板の製造コストに影響を与える要因を示しています。
要因 | 説明 |
|---|---|
基板が大きいほどコストが高くなる。 | |
層数 | 層数が多いほど製造コストが増加する。 |
柔軟基板
柔軟基板は、曲げたり折りたたんだりできる特性を持つプリント配線板です。この基板は、スペースの制約がある製品や、軽量化が求められる場合に最適です。柔軟基板は、以下のような最新の電子機器に活用されています。
医療用ウェアラブルデバイス
ギアボックス
センサー
バッテリー管理システム（BMS）
柔軟基板は、特に医療や自動車分野での需要が高まっています。これにより、製品の小型化や軽量化が実現され、よりスマートなデバイスが登場しています。
高周波基板
高周波基板は、高周波信号を扱うために特別に設計されたプリント配線板です。この基板は、通信機器や無線機器において重要な役割を果たします。具体的な例としては、以下のようなものがあります。
Wi-Fiルーター
無線機
基地局アンテナ
衛星通信システム
高周波基板では、低誘電率・低損失材料の採用が信号品質や伝送特性に大きな影響を与えます。材料選定は、信号損失やノイズ対策において非常に重要です。以下の表は、高周波基板の材料選定が信号品質に与える影響を示しています。
特徴 | 説明 |
|---|---|
低誘電率・低損失材料の採用 | 高周波特性の改善に直結する。 |
このように、プリント配線板の種類は多岐にわたり、それぞれの特性や用途に応じて選択することが重要です。適切な基板を選ぶことで、製品の性能や信頼性を向上させることができます。
製造工程と種類の選択がもたらす影響
製造工程や基板の種類の選択は、製品の品質、性能、コストに大きな影響を与えます。これらの要素を理解することで、あなたはより良い製品を生み出すことができます。
製品の品質
製品の品質は、材料や製造工程の選択によって大きく左右されます。以下の要因が、製品の品質に影響を与えることを理解しておきましょう。
ボールペンのインクや部品の品質が異なる場合、色が出ないことや耐久性に影響が出ます。
設備の不良があれば、正しい手順でも品質不良が発生する可能性があります。
作業者が新人に変わると、歩留まりが悪くなり不良品が発生することがあります。
最新の技術を導入することで、品質向上が可能です。例えば、IoTを活用して製造機械にセンサーを取り付け、リアルタイムでデータを収集することで異常を早期に検知できます。また、AIを用いた画像認識技術により、微細な傷や汚れを高精度で検出し、検査の自動化が実現します。
性能の最適化
基板の種類や素材選択は、製品の性能最適化に寄与します。以下のように、適切な基板材料を選ぶことが重要です。
基板の素材選択（FR-4、CEM-3など）と多層基板の採用は、性能と製造コストに影響します。熱的要件や電気的性能要件を満たすためにも、適切な基板材料を選択することが重要です。
性能最適化のためには、設計段階から多様なパラメータを用意し、調整することが求められます。具体的には、以下の設計パラメータを考慮することが重要です。
感度解析を行い、設計パラメータが製品の性能に与える影響を定量化します。
これにより、あなたは製品の性能を最大限に引き出すことができます。
コストと効率
製造工程や基板の種類の選択は、コスト削減や生産効率向上にも影響を与えます。以下の表は、子基板の収納数と生産枚数、コスト削減率を示しています。
子基板の収納数 | 生産枚数 | コスト削減率 |
|---|---|---|
4枚 | 96枚 | – |
5枚 | 120枚 | 20% |
コストと効率のバランスを取るためには、以下の戦略が有効です。
戦略名 | 説明 |
|---|---|
コストリーダーシップ戦略 | コストに敏感な市場や大量消費が見込まれる市場で効果的。 |
差別化戦略 | 競合他社との差別化が容易で、独自の価値を提供できる場合に適している。 |
ハイブリッド戦略 | 高品質でありながら効率的な生産を行い、コスト優位性を確保する。 |
コスト削減と品質維持のバランスを管理することが不可欠です。両者を組み合わせることで、効率的な生産と高品質の両立が可能になります。
製造工程と基板の種類の選択は、最終製品の市場競争力に大きな影響を与えます。以下のような効果が期待できます。
効果の種類 | 説明 |
|---|---|
耐久性向上 | 金属部品に防錆処理を施すことで、腐食を抑え、製品の寿命を延ばす。 |
外観の向上 | 塗装や研磨により、製品を美しく仕上げる。 |
機能の付加 | 表面に特殊なコーティングを施し、撥水性や導電性といった機能を追加する。 |
あなたが適切な選択を行うことで、製品の品質や性能を向上させることができます。例えば、株式会社平山ファインテクノは、震災を想定したBCP対策を進め、従業員の安全確保や早期復旧を目指しました。このような成功事例からも、選択の重要性が伺えます。あなたも、製造工程と基板の選択に注意を払い、競争力のある製品を生み出してください。
FAQ
プリント配線板の製造工程はどのくらいの時間がかかりますか？
製造工程は、設計から出荷まで通常数週間かかります。具体的な時間は、基板の種類や複雑さによって異なります。
一層基板と多層基板の違いは何ですか？
一層基板はシンプルな構造で、コストが安いです。多層基板は複雑な回路設計が可能で、性能が向上しますが、製造コストは高くなります。
プリント配線板の材料選定はどのように行いますか？
材料選定は、基板の用途や性能要件に基づいて行います。耐熱性や絶縁性を考慮し、適切な材料を選ぶことが重要です。
柔軟基板の主な利点は何ですか？
柔軟基板は、軽量で曲げられる特性があります。これにより、スペースの制約がある製品に最適です。医療機器やウェアラブルデバイスでの使用が増えています。
高周波基板はどのような用途に使われますか？
高周波基板は、通信機器や無線機器に使用されます。携帯電話やWi-Fiルーターなど、高周波信号を扱う製品に最適です。
