あなたは高温対応産業用電子基板の素材選びで悩んでいませんか？基板の素材によって耐熱性や電気特性が大きく変わります。特にセラミック基板は、電気自動車や航空宇宙、通信機器など高温環境での使用が増えています。実際、世界のセラミック基板市場は2031年に124.5億米ドルへ拡大すると予測されています。高い熱伝導性や耐熱性が求められる現場では、基板の素材選定が製品の信頼性や安全性に直結します。あなたの用途に合った素材を知ることが、最適な選択への第一歩です。
重要ポイント
高温対応電子基板は素材によって耐熱性や電気特性が大きく異なります。用途に合った素材選びが製品の信頼性を高めます。
耐熱温度を必ず確認してください。使用環境の最高温度より20〜30℃低い耐熱温度の素材を選ぶと安全です。
高周波回路にはRogersやPTFE、パワー回路にはセラミックやSiCなど、用途に応じた電気特性を持つ素材を選びましょう。
コストと性能のバランスを考慮してください。FR-4やFR-5は低コストで一般的な用途に適し、高性能素材は価格が高くなります。
使用環境、耐熱温度、電気特性、コスト、加工性、信頼性の6つのポイントを必ずチェックし、最適な基板素材を選びましょう。
主な素材
FR-4
FR-4は、ガラス繊維とエポキシ樹脂を組み合わせた基板です。あなたが一般的な電子機器を設計する場合、この素材をよく使います。コストが低く、加工しやすいですが、高温環境にはあまり向いていません。通常の温度範囲で使うときにおすすめです。
FR-5
FR-5はFR-4よりも耐熱性能が高いガラスエポキシ基板です。
高温環境での使用に適しています。
車載用途など、耐熱性が必要な分野でよく使われます。
あなたが高温対応産業用電子基板を選ぶとき、FR-5は信頼できる選択肢です。
Rogers
Rogers基板は、特殊な樹脂を使った高周波対応の素材です。高い周波数でも信号が劣化しにくいので、通信機器やレーダーなどに最適です。あなたが高周波回路を設計するなら、この素材を検討してください。
PTFE（テフロン）
PTFEは「テフロン」とも呼ばれます。非常に高い耐熱性と優れた絶縁性を持ちます。高温や高周波の環境で安定した性能を発揮します。あなたが高温・高周波の両方を重視する場合におすすめです。
セラミック（アルミナ・LTCC）
セラミック基板は、アルミナやLTCC（低温同時焼成セラミック）を使います。熱伝導性が高く、耐熱性にも優れています。パワーエレクトロニクスやLED、車載機器などでよく使われます。あなたが放熱性を重視するなら、セラミック基板が適しています。
金属ベース
金属ベース基板は、アルミや銅などの金属を使います。放熱性が高く、パワー系の回路に向いています。あなたが高出力の機器を設計する場合、この素材が役立ちます。
SiC（炭化ケイ素）
SiC基板は、非常に高い耐熱性と絶縁性を持ちます。パワーデバイスや高温環境での使用に適しています。あなたが極端な高温下で使う場合、SiCを検討してください。
ポリイミド・高分子系
ポリイミド基板は、柔軟性と耐熱性を両立しています。フレキシブル基板や特殊な形状の回路に使われます。あなたが曲げやすさと耐熱性を求めるなら、この素材が合います。
耐熱FPC
耐熱FPCは、フレキシブルでありながら高温にも耐えられる基板です。可動部分や狭いスペースでの配線に適しています。あなたが柔軟性と耐熱性の両方を必要とする場合に便利です。
Cu/窒化ケイ素基板
Cu/窒化ケイ素基板は、銅と窒化ケイ素を組み合わせた素材です。高い熱伝導性と絶縁性を持ち、パワーエレクトロニクス分野で注目されています。あなたが高効率な放熱を求める場合におすすめです。
それぞれの素材には特徴と用途があります。あなたの用途や環境に合わせて、最適な素材を選んでください。
高温対応産業用電子基板の比較
耐熱温度
あなたが基板を選ぶとき、まず耐熱温度に注目してください。素材ごとに耐えられる温度が異なります。下の表で主な素材の耐熱温度を比較できます。
素材 | 耐熱温度の目安 |
|---|---|
FR-4 | ～130℃ |
FR-5 | ～170℃ |
Rogers | 200℃前後 |
PTFE（テフロン） | 250℃以上 |
セラミック（アルミナ等） | 250℃～400℃ |
金属ベース | 150℃～200℃ |
SiC（炭化ケイ素） | 350℃以上 |
ポリイミド・高分子系 | 200℃～300℃ |
耐熱FPC | 200℃前後 |
Cu/窒化ケイ素基板 | 300℃以上 |
高温対応産業用電子基板を選ぶとき、使用環境の最高温度を必ず確認しましょう。耐熱温度を超えると、基板が変形したり、絶縁性が低下したりします。
電気特性
電気特性も素材ごとに違いがあります。あなたが高周波回路やパワー回路を設計する場合、下記のポイントを参考にしてください。
FR-4やFR-5は一般的な電子回路に適していますが、高周波には向きません。
RogersやPTFEは高周波特性が優れています。信号の損失が少なく、通信機器に最適です。
セラミックやSiCは絶縁性が高く、パワーエレクトロニクスに向いています。
金属ベースやCu/窒化ケイ素基板は、放熱性と絶縁性のバランスが良いです。
あなたが高温かつ高周波の環境で使う場合、PTFEやRogers、セラミック系素材を選ぶと安心です。
コスト
コストも重要な判断材料です。下の表で素材ごとのコスト感を比較できます。
素材 | コスト感（目安） |
|---|---|
FR-4 | 低 |
FR-5 | やや低 |
Rogers | 高 |
PTFE（テフロン） | 高 |
セラミック（アルミナ等） | 高 |
金属ベース | 中～高 |
SiC（炭化ケイ素） | 非常に高い |
ポリイミド・高分子系 | 中 |
耐熱FPC | 中～高 |
Cu/窒化ケイ素基板 | 高 |
コストを抑えたい場合はFR-4やFR-5が選ばれます。高温や高性能が必要な場合は、コストが高くなりますが、セラミックやSiCなどの素材が必要です。
用途例
高温対応産業用電子基板は、さまざまな分野で活躍しています。あなたがどのような用途で使うかによって、最適な素材が変わります。
航空宇宙分野
自動車（エンジンやブレーキシステム）
重工業分野（大電力を扱うエネルギー変換回路）
石油・ガス計測機器の高温対応データ・アクイジション用フロントエンド
高温環境下でのセンサー・ノードやシグナル・コンディショニング用ノード
これらの分野では、能動的な冷却が難しい場所でも高温で動作できる電子回路が必要です。高温対応産業用電子基板を使うことで、システム全体の信頼性が向上し、コスト削減や開発期間の短縮にもつながります。
あなたが高温環境で使う場合、耐熱性だけでなく、電気特性やコスト、用途に合った素材を選ぶことが大切です。
選び方のポイント
使用環境
あなたが高温対応産業用電子基板を選ぶとき、まず使用環境を明確にしましょう。どのような場所で使うのか、周囲の温度や湿度、振動や衝撃の有無を確認してください。例えば、屋外やエンジン周辺では急激な温度変化や高湿度が発生します。こうした環境では、耐熱性だけでなく耐湿性や耐振動性も重要です。
耐熱温度

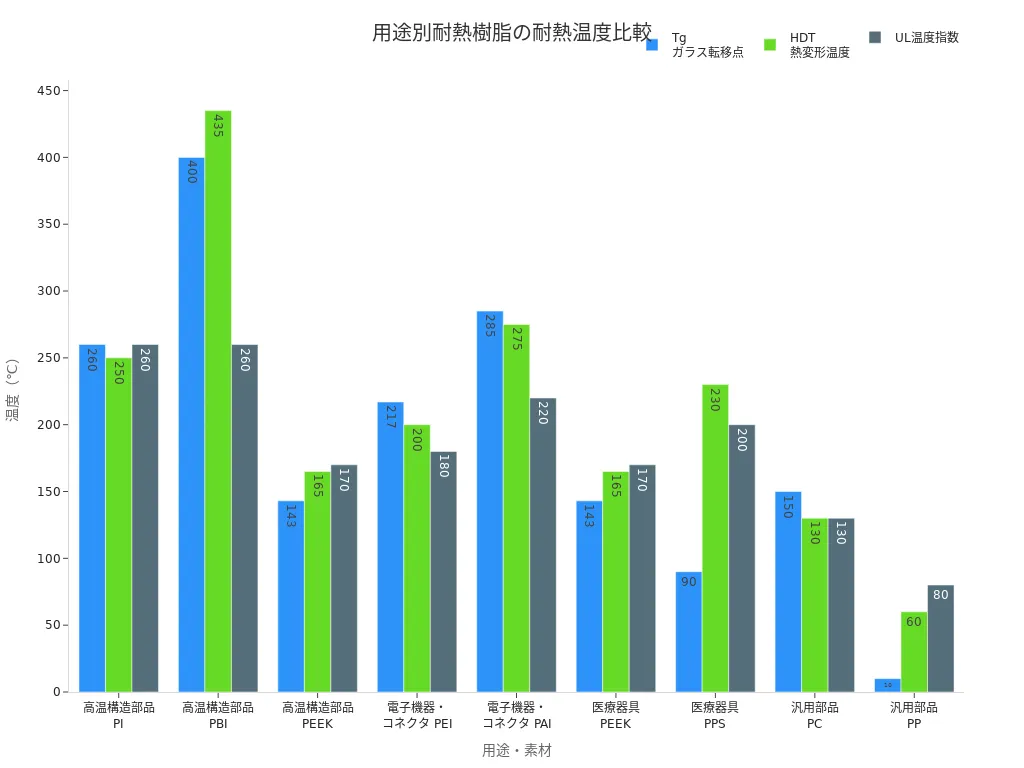

基板の耐熱温度は、用途ごとに異なります。あなたが使う機器の最高温度を把握し、余裕を持った素材を選びましょう。下の表は、産業用途別に推奨される素材と耐熱温度の目安です。
用途例 | 推奨素材 | Tg (℃) | HDT (℃) | UL温度指数 (℃) | 特徴 |
|---|---|---|---|---|---|
高温構造部品 | PI（ポリイミド） | 260〜400 | 250〜300 | 260 | 超高耐熱、寸法安定性高い |
電子機器・コネクタ | PEI | 217 | 約200 | 180 | 成形性良好、絶縁性と耐熱性両立 |
医療器具（高温滅菌） | PEEK | 143 | 160〜170 | 170 | 耐熱・耐薬品・生体適合性あり |
汎用部品・筐体 | PC | 150 | 約130 | 130 | 衝撃強度高いが高温には弱い |
安全マージンとして、実際の使用温度より20〜30℃低い耐熱温度の素材を選ぶと安心です。
電気的要求
あなたが高温対応産業用電子基板を選ぶ際、電気的な要求も確認しましょう。高周波回路には絶縁性や誘電率が重要です。パワー回路では耐電圧や絶縁破壊強度が求められます。用途に合った電気特性を持つ素材を選ぶことで、トラブルを防げます。
コスト・調達性
コストや調達のしやすさも大切です。高性能な素材ほど価格が高くなります。あなたが大量生産を考える場合、安定供給できる素材を選ぶと安心です。コストと性能のバランスを考えて選びましょう。
実装・加工性
基板の加工性や実装方法もチェックしましょう。複雑な形状や微細なパターンが必要な場合、加工しやすい素材が便利です。フレキシブル基板や多層基板では、実装方法も変わります。あなたの設計に合った素材を選んでください。
信頼性
最後に、長期間安定して使えるかどうかも重要です。高温対応産業用電子基板は、過酷な環境で使われることが多いです。耐熱性だけでなく、耐湿性や耐薬品性、機械的強度も確認しましょう。信頼性の高い素材を選ぶことで、製品の寿命や安全性が向上します。
失敗しないためには、使用環境・耐熱温度・電気特性・コスト・加工性・信頼性の6つのポイントを必ずチェックしてください。
用途別おすすめ素材
パワーエレクトロニクス
あなたがパワーエレクトロニクス分野で使う場合、放熱性と耐熱性が特に重要です。セラミック基板（アルミナや窒化アルミニウム）、金属ベース基板、Cu/窒化ケイ素基板がよく選ばれます。これらの素材は高い熱伝導性を持ち、パワーデバイスの発熱を効率よく逃がします。高温対応産業用電子基板として、長時間の高温動作や大電流にも耐えられるため、信頼性の高い製品づくりに役立ちます。
通信・高周波
通信や高周波回路では、信号の品質を保つために基板素材の選定がとても大切です。あなたがこの分野で基板を選ぶときは、次のポイントを重視してください。
基層の誘電率（Dk）が小さく、均一であること
熱膨張係数（CTE）が一致していること
密に織られた基層を使うこと
FR-4素材は避けること
導電性の高い滑らかな銅箔を選ぶこと
信頼できるメーカーを選ぶこと
コストと品質のバランスを考えること
RogersやPTFE（テフロン）基板は、これらの条件を満たしやすく、通信機器やレーダーなどで広く使われています。
自動車・車載
自動車や車載機器では、耐熱性と耐振動性が求められます。あなたがエンジン周辺やパワートレイン制御など高温環境で使う場合、FR-5やセラミック基板、金属ベース基板が適しています。これらの素材は高温でも形状が安定し、長期間の使用でも性能が落ちにくいです。安全性や信頼性を重視する車載用途に最適です。
医療・特殊用途
医療機器や特殊用途では、耐熱性に加えて耐薬品性や生体適合性も重要です。あなたが高温滅菌が必要な医療機器を設計する場合、ポリイミドやPEEK、セラミック基板が選ばれます。これらの素材は高温や薬品にも強く、人体への影響も少ないため、安心して使えます。
あなたの用途に合わせて、最適な基板素材を選ぶことで、製品の性能と信頼性が大きく向上します。
あなたが高温対応産業用電子基板を選ぶとき、素材ごとの特徴や用途をしっかり理解してください。迷った場合は、専門メーカーや技術サポートに相談すると安心です。最新のカタログや技術資料も役立ちます。あなたの用途に合った最適な基板を選び、製品の信頼性を高めましょう。
適切な選択が、あなたのプロジェクト成功のカギです。
FAQ
高温対応基板の選び方で一番大切なポイントは何ですか？
あなたが基板を選ぶとき、使用環境の最高温度を必ず確認してください。耐熱温度が足りないと、基板が変形したり、故障の原因になります。
コストを抑えつつ耐熱性も確保したい場合、どの素材が良いですか？
FR-5や金属ベース基板がおすすめです。コストを抑えながら、ある程度の耐熱性を確保できます。大量生産にも向いています。
高周波回路に最適な基板素材は何ですか？
あなたが高周波回路を設計するなら、RogersやPTFE（テフロン）基板を選んでください。信号の損失が少なく、通信機器やレーダーに最適です。
セラミック基板のメリットは何ですか？
セラミック基板は、熱伝導性と耐熱性が高いです。パワーエレクトロニクスやLEDなど、放熱が重要な用途で活躍します。
Tip: あなたが迷ったときは、専門メーカーに相談すると安心です。
基板の加工や実装で注意すべき点はありますか？
複雑な形状や微細なパターンが必要な場合、加工性の良い素材を選んでください。フレキシブル基板や多層基板では、実装方法も確認しましょう。
