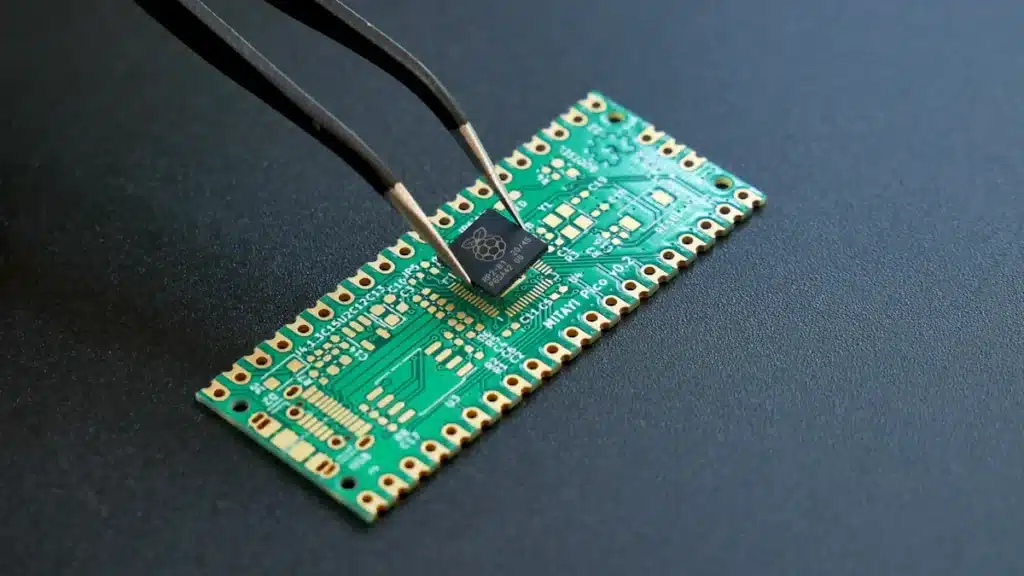

Leiterplattenbestückung bedeutet, dass du elektronische Bauteile gezielt auf einer Leiterplatte platzierst. Dieser Prozess bildet das Herzstück moderner Elektronik. Du findest Leiterplatten in Smartphones, Autos oder medizinischen Geräten. Die Bestückung sorgt dafür, dass viele verschiedene Bauteile zuverlässig zusammenarbeiten. Moderne Technologien wie SMT ermöglichen eine präzise und schnelle Montage. Ohne diese Technik gäbe es keine kompakten und leistungsfähigen Geräte. Die Qualität der Leiterplattenbestückung sichert die Funktion und Sicherheit vieler Produkte.
Wichtige Erkenntnisse
Leiterplattenbestückung ist das präzise Platzieren und Verbinden von elektronischen Bauteilen auf einer Leiterplatte, die das Herz moderner Geräte bildet.
Moderne Verfahren wie SMT ermöglichen schnelle, genaue und platzsparende Montage, während THT für stabile Verbindungen großer Bauteile sorgt.
Eine sorgfältige Vorbereitung, automatisierte Bauteilplatzierung, verschiedene Lötverfahren und gründliche Prüfungen sichern die hohe Qualität und Zuverlässigkeit.
Leiterplattenbestückung ist in vielen Bereichen wichtig, von Smartphones bis zur Medizintechnik, und erfüllt je nach Einsatz strenge Qualitätsstandards.
Zukünftige Technologien wie Automatisierung und Künstliche Intelligenz verbessern die Effizienz und Präzision der Fertigung weiter.
Leiterplattenbestückung: Grundlagen
Was ist Leiterplattenbestückung?
Du begegnest der Leiterplattenbestückung überall im Alltag. In der Fachliteratur beschreibt man diesen Prozess als das gezielte Platzieren und Befestigen von elektronischen Bauteilen wie Transistoren, Widerständen, Kondensatoren oder Schaltkreisen auf einer Leiterplatte. Dabei befestigst du die Bauteile mechanisch und stellst elektrische Verbindungen her. Die Leiterplatte selbst besteht aus einem nicht leitenden Material. Sie hält die Bauteile fest und sorgt dafür, dass elektrische Signale weitergeleitet werden.
Tipp: Ein gutes Layout der Leiterplatte entscheidet, wie zuverlässig dein Gerät später funktioniert.
Du kannst die Bauteile auf einer oder beiden Seiten der Leiterplatte anbringen. Je nach Technik nutzt du entweder die Durchsteckmontage (THT) oder die Oberflächenmontage (SMD). Die Leiterplattenbestückung bildet einen zentralen Schritt in der Herstellung moderner Elektronik. Ohne sie könnten viele Geräte nicht funktionieren.
Aufgaben der Leiterplatte
Eine Leiterplatte übernimmt in jedem elektronischen Gerät wichtige Aufgaben. Sie sorgt dafür, dass alle Bauteile sicher befestigt sind. Gleichzeitig stellt sie die elektrischen Verbindungen zwischen den Komponenten her. Dafür nutzt du feine Kupferleiterbahnen, die auf dem Trägermaterial verlaufen.
Hier sind die Hauptfunktionen einer Leiterplatte auf einen Blick:
Mechanische Befestigung: Die Bauteile sitzen fest und sicher.
Elektrische Verbindung: Strom, Daten und Signale fließen zuverlässig zwischen den Bauteilen.
Leistungsfähigkeit: Die Leiterplatte bleibt über die gesamte Lebensdauer stabil und leistungsfähig.
Eine gut bestückte Leiterplatte verhindert Übertragungsverzögerungen und sorgt für genaue Datenübertragung. So stellst du sicher, dass dein Gerät zuverlässig arbeitet.
Ablauf
Vorbereitung
Du startest die Leiterplattenbestückung immer mit einer gründlichen Vorbereitung. Dieser Schritt entscheidet über die Qualität des gesamten Prozesses. Zuerst reinigst du die Leiterplatte, damit keine Staubpartikel oder Fett die Lötstellen stören. Danach trägst du eine Lötmaske auf. Sie schützt die Leiterbahnen und legt die Bereiche fest, auf denen du später Bauteile platzierst.
Im nächsten Schritt prüfst du alle elektronischen Bauteile auf ihre Qualität. Du trennst bedrahtete Bauteile aus dem Gurt, kürzt sie auf die richtige Länge und biegst sie passend. Halbautomatische Werkzeuge helfen dir dabei, Drähte exakt abzulängen und zu biegen. Automaten unterstützen dich, damit alles schnell und präzise abläuft.
Tipp: Schütze empfindliche Bauteile mit speziellen Pasten, damit sie bei Vibrationen nicht beschädigt werden.
Für die Vorbereitung nutzt du verschiedene Werkzeuge. Dazu gehören Seitenschneider, Abisolierzangen und eine „Dritte Hand“ zum Fixieren. Du verwendest auch Lötkolben, Lötstationen und spezielle Reinigungsmittel wie Alkohol oder Glasradierer. Für SMD-Bauteile brauchst du Entlötpinzetten und Heißluftlötgeräte.
Am Ende planst und organisierst du die gesamte Bestückung. Du stellst sicher, dass alle Bauteile und Werkzeuge bereitliegen und die Arbeitsfläche geschützt ist.
Bauteilplatzierung
Jetzt platzierst du die Bauteile auf der Leiterplatte. In der modernen Fertigung übernehmen Bestückungsautomaten diese Aufgabe. Sie setzen SMD-Bauteile blitzschnell und mit hoher Präzision auf die vorgesehenen Plätze. Diese Maschinen arbeiten mit Revolverköpfen, die mehrere Bauteile gleichzeitig aufnehmen und platzieren. So erreichst du eine hohe Geschwindigkeit und Genauigkeit, besonders bei komplexen Leiterplatten.
Die Automaten sorgen dafür, dass du auch winzige Bauteile exakt positionierst. Das steigert die Effizienz und senkt die Fehlerquote. Bei THT-Bauteilen kannst du Automaten oder Handarbeit einsetzen. Die Maschinen helfen dir, Fehler zu vermeiden und die Produktion wirtschaftlich zu gestalten.
Hinweis: Die Automatisierung hat die Produktionsgeschwindigkeit enorm erhöht. Moderne Anlagen bestücken bis zu 26.300 Bauteile pro Stunde.
Trotzdem können Fehler auftreten. Häufige Probleme sind verschobene oder verdrehte Bauteile, falsche Menge an Lotpaste oder Verwechslungen ähnlicher Bauteile. Du solltest die Maschinen regelmäßig kalibrieren und die Lotpaste sorgfältig kontrollieren, um Fehler zu vermeiden.
Löten
Im nächsten Schritt verbindest du die Bauteile dauerhaft mit der Leiterplatte. Dafür stehen dir verschiedene Lötverfahren zur Verfügung:
Reflow-Löten: Du trägst Lotpaste auf die Leiterplatte auf. Dann erhitzt ein Reflow-Ofen die gesamte Baugruppe, bis das Lot schmilzt und die Bauteile fest verbindet. Dieses Verfahren nutzt du vor allem für SMD-Bauteile.
Wellenlöten: Hier führst du die Leiterplatte durch eine Welle aus flüssigem Lot. Das Lot verbindet die Pins der THT-Bauteile mit der Leiterplatte. Dieses Verfahren eignet sich besonders für große Stückzahlen.
Selektivlöten: Du setzt Lot gezielt an bestimmten Stellen ein. Eine kleine Düse trägt das Lot nur dort auf, wo es nötig ist. Das ist praktisch bei komplexen Baugruppen oder empfindlichen Bauteilen.
Handlöten: Für Einzelstücke oder Reparaturen nutzt du einen Lötkolben und verlötest die Bauteile von Hand.
Lötverfahren | Geeignet für | Besonderheiten |
|---|---|---|
Reflow-Löten | SMD-Bauteile | Hohe Präzision, ideal für komplexe Baugruppen |
Wellenlöten | THT-Bauteile | Schnell, effizient bei großen Stückzahlen |
Selektivlöten | Einzelne Lötstellen | Schonend, gezielt, für empfindliche Komponenten |
Handlöten | Einzelstücke/Reparatur | Flexibel, aber zeitaufwendig |
Jedes Verfahren hat eigene Vorteile. Du wählst das passende Verfahren je nach Bauteiltyp und Produktionsmenge.
Prüfung
Nach dem Löten prüfst du die Qualität der Leiterplattenbestückung. Du setzt verschiedene Prüfmethoden ein, um Fehler frühzeitig zu erkennen:
Lotpasteninspektion (SPI): Du kontrollierst, ob die Lotpaste korrekt aufgetragen wurde. So erkennst du Volumenabweichungen oder Brücken schon vor dem Löten.
Automatische Optische Inspektion (AOI): Kameras prüfen die Leiterplatte auf fehlende Bauteile, Verschiebungen oder fehlerhafte Lötstellen. Diese Methode ist schnell und erkennt viele Fehler auf einmal.
In-Circuit-Test (ICT): Du testest die elektrischen Verbindungen und Funktionen der Bauteile. So findest du Kurzschlüsse oder Unterbrechungen.
Flying-Probe-Test: Nadeln prüfen die Leiterplatte an vielen Punkten. Diese Methode eignet sich besonders für kleine Stückzahlen.
Röntgeninspektion (AXI): Mit Röntgenstrahlen erkennst du verdeckte Fehler, die du mit bloßem Auge nicht siehst.
Prüfverfahren | Beschreibung | Vorteil |
|---|---|---|
SPI | Kontrolle der Lotpaste | Fehlererkennung vor dem Löten |
AOI | Optische Prüfung mit Kameras | Schnelle, berührungslose Kontrolle |
ICT | Elektrische Prüfung der Verbindungen | Findet Kurzschlüsse und Unterbrechungen |
Flying-Probe-Test | Automatisierte Prüfung mit Nadeln | Ideal für kleine Serien |
AXI | Röntgenuntersuchung | Erkennt verdeckte Fehler |
Mit diesen Prüfmethoden stellst du sicher, dass die Leiterplattenbestückung zuverlässig und fehlerfrei ist. So erhältst du am Ende eine hochwertige und funktionierende Baugruppe.
Verfahren
SMT (Surface Mounted Technology)
Mit SMT platzierst du elektronische Bauteile direkt auf der Oberfläche der Leiterplatte. Du brauchst keine Löcher zu bohren. Das spart Platz und macht die Leiterplatte kleiner und leichter. Der SMT-Prozess läuft meist vollautomatisch ab. So sieht der Ablauf aus:
Du trägst Lötpaste mit der Schablone auf die Leiterplatte auf.
Ein Bestückungsautomat setzt die Bauteile präzise auf die Lötpaste.
Im Reflow-Ofen schmilzt das Lot und verbindet die Bauteile fest mit der Leiterplatte.
Mit SMT kannst du Bauteile auf beiden Seiten der Leiterplatte anbringen. Das Verfahren sorgt für hohe Präzision und Geschwindigkeit. Du findest SMT oft in Smartphones, Computern oder modernen Autos. Die Produktion läuft schnell und kostengünstig, weil Maschinen den Großteil der Arbeit übernehmen.
Tipp: SMT eignet sich besonders für kleine, leichte und komplexe Geräte mit vielen Bauteilen.
THT (Through-Hole Technology)
Beim THT-Verfahren steckst du Bauteile mit Drahtbeinen durch kleine Löcher in der Leiterplatte. Danach verlötest du die Beine auf der Rückseite. Du kannst das Löten per Hand oder mit speziellen Maschinen machen. THT nutzt du oft, wenn Bauteile mechanisch stabil sein müssen, zum Beispiel bei Steckern oder Schaltern.
THT eignet sich für Bauteile, die viel Kraft aushalten oder hohe Temperaturen vertragen müssen. Du findest diese Technik oft in Industrieanlagen oder bei großen Steckverbindungen.
Hinweis: THT braucht mehr Platz auf der Leiterplatte und dauert länger, weil du Löcher bohren und Bauteile von Hand einsetzen musst.
Unterschiede
Merkmal | SMT | THT |
|---|---|---|
Platzbedarf | Sehr gering, hohe Packungsdichte | Höher, größere Bauteile |
Automatisierung | Vollautomatisch, schnell | Oft manuell, langsamer |
Kosten | Gering, besonders bei Serien | Höher, mehr Handarbeit |
Stabilität | Gut für kleine Bauteile | Sehr stabil für große Bauteile |
Anwendung | Industrie, Steckverbinder, Schalter |
SMT hilft dir, Geräte kleiner und leichter zu bauen. Du sparst Zeit und Geld, weil Maschinen die Arbeit übernehmen. THT brauchst du, wenn du besonders stabile Verbindungen willst. Beide Verfahren kommen oft zusammen auf einer Leiterplatte vor. So nutzt du die Vorteile von beiden Technologien optimal aus.
Anwendungen
Konsumelektronik
Du nutzt täglich Geräte wie Smartphones, Fernseher oder Laptops. In diesen Produkten spielt die Leiterplattenbestückung eine zentrale Rolle. Sie sorgt dafür, dass dein Handy klein, leicht und leistungsstark bleibt. Hersteller setzen auf moderne SMT-Technologien, um viele Bauteile auf engem Raum unterzubringen. So entstehen kompakte Geräte mit langer Akkulaufzeit und vielen Funktionen.
Tipp: In der Konsumelektronik zählt vor allem Effizienz. Du profitierst von günstigen Preisen und schneller Entwicklung neuer Produkte.
Die Qualitätsstandards richten sich meist nach ISO 9001. Diese Norm legt Wert auf Kundenzufriedenheit und kontinuierliche Verbesserung. Rückverfolgbarkeit und Dokumentation sind weniger streng als in anderen Bereichen. Die Produktion läuft oft in großen Stückzahlen und mit hoher Automatisierung ab. Fehler werden durch optische Prüfungen und Stichproben erkannt.
Industrie und Medizin
In der Industrie und Medizintechnik gelten deutlich strengere Anforderungen. Du musst auf höchste Zuverlässigkeit und Sicherheit achten. Schon kleine Fehler können große Folgen haben. Die Zusammenarbeit mit Kunden beginnt oft schon beim Design. Du löst Herausforderungen wie sehr dünne Materialien, feine Leiterbahnen und komplexe Schaltungen.
Du verwendest flexible, starrflexible oder semi-flexible Leiterplatten für spezielle Anwendungen.
Du setzt HDI-Technologien und Via-in-Pad ein, um Platz zu sparen und komplexe Designs zu ermöglichen.
Du produzierst in sauberen, kontrollierten Umgebungen und prüfst jede Baugruppe sorgfältig.
Du wählst Materialien aus, die sterilisiert werden können und gesetzlichen Vorgaben entsprechen.
Du hältst strenge Normen wie IPC Klasse II oder III, UL-Zertifizierungen und ISO 13485 ein.
Die folgende Tabelle zeigt dir die Unterschiede bei den Qualitätsstandards:
Kriterium | ISO 9001 (Konsumelektronik) | ISO 13485 (Medizintechnik) |
|---|---|---|
Branchenbezug | Allgemein, branchenübergreifend | Spezifisch für Medizinprodukte |
Zielsetzung | Kundenzufriedenheit, Effizienz | Produktsicherheit, Fehlervermeidung |
Risikomanagement | Allgemein gefordert | Verbindlich nach ISO 14971 |
Rückverfolgbarkeit | Nicht zwingend | Pflicht: lückenlos und auditfähig |
Regulatorische Einbindung | Keine direkte Verbindung | Integriert EU-MDR, FDA und weitere Vorschriften |
Du stellst sicher, dass jede Leiterplatte validiert und dokumentiert wird. Die Produktion erfolgt unter strengen Kontrollen. So schützt du Patienten und Anwender zuverlässig.
Du hast gesehen, wie wichtig die Leiterplattenbestückung für moderne Elektronik ist. Moderne Verfahren machen die Produktion schneller, sicherer und flexibler. Du profitierst von hoher Qualität und geringeren Kosten.
Neue Technologien wie Automatisierung und KI verbessern die Präzision und Effizienz in der Fertigung.
In den nächsten Jahren erwarten dich spannende Entwicklungen:
Fabriken investieren in neue Anlagen und Materialien.
Du kannst sicher sein, dass die Leiterplattenbestückung immer leistungsfähiger und vielseitiger wird.
FAQ
Was ist der Unterschied zwischen SMT und THT?
Du setzt bei SMT die Bauteile direkt auf die Oberfläche der Leiterplatte. Bei THT steckst du die Bauteile durch Löcher. SMT spart Platz und eignet sich für kleine Geräte. THT bietet mehr Stabilität für große Bauteile.
Wie erkennst du Fehler bei der Leiterplattenbestückung?
Du nutzt automatische optische Inspektion (AOI), In-Circuit-Tests oder Röntgen. Diese Methoden helfen dir, fehlende Bauteile, schlechte Lötstellen oder Kurzschlüsse schnell zu finden.
Tipp: Prüfe jede Baugruppe sorgfältig, um spätere Ausfälle zu vermeiden.
Welche Bauteile kannst du auf einer Leiterplatte bestücken?
Du kannst Widerstände, Kondensatoren, Chips, LEDs, Stecker und viele weitere elektronische Bauteile bestücken. Die Auswahl hängt vom Gerät und der Funktion ab.
Wie lange dauert die Bestückung einer Leiterplatte?
Die Dauer hängt von der Komplexität und der Stückzahl ab. Mit modernen Automaten bestückst du viele Leiterplatten in wenigen Minuten. Handarbeit dauert länger.
Warum ist die Reinigung der Leiterplatte wichtig?
Du entfernst Staub, Fett und Rückstände. So stellst du sicher, dass das Lot gut haftet und keine Fehler entstehen. Saubere Leiterplatten erhöhen die Zuverlässigkeit deiner Geräte.
