Если ты ищешь самую надежную и эффективную печатную плату, стоит учитывать современные материалы и стандарты. Качественные материалы и правильное хранение снижают риск дефектов, что подтверждено статистикой. Многие выбирают платы по стандарту IPC class 3 для критических задач, ведь они рассчитаны на максимальную надежность. Для разных условий эксплуатации параметры, такие как толщина основания, количество слоев и теплоотведение, играют ключевую роль. Если тебе важно, чтобы pcb это надежно эффективно, обращай внимание на материалы, стандарт и задачи.
Основные Выводы
Выбирай тип печатной платы в зависимости от задачи: однослойные подходят для простых устройств, многослойные и гибкие — для сложных и компактных, жёстко-гибкие и керамические — для критических систем.
Материалы влияют на надёжность и срок службы платы: FR-4 дешевле, но менее устойчив к теплу, керамика дороже, но обеспечивает максимальную прочность и теплоотвод.
Покрытие ENIG защищает контакты от коррозии и снижает риск брака, что особенно важно для медицинских и авиационных устройств.
Класс платы определяет её качество и область применения: чем выше класс, тем выше надёжность и требования к производству.
Для повышения эффективности и надёжности важно учитывать количество слоёв, точность изготовления и проводить комплексные испытания платы.
Виды печатных плат
Однослойные
Ты часто встречаешь однослойные печатные платы в простых устройствах. Они состоят из одного слоя проводников на изолирующей основе. Такой тип платы легко производить и ремонтировать. Обычно их используют в бытовой электронике, светильниках, простых датчиках. Однослойные платы стоят недорого, но не подходят для сложных схем.
Многослойные
Многослойные платы содержат несколько слоев проводников, разделённых изоляцией. Ты выбираешь их для сложных устройств, где важна компактность и высокая плотность монтажа. Такие платы применяют в компьютерах, промышленной автоматике, медицинском оборудовании. Многослойные платы обеспечивают хорошую защиту от помех и позволяют реализовать сложные схемы.
Гибкие
Гибкие печатные платы используют материалы, которые можно сгибать. Ты видишь их в смартфонах, носимой электронике, GPS-устройствах. Гибкие платы экономят место, уменьшают количество разъёмов и жгутов. Они подходят для компактных и подвижных устройств. Производство гибких плат требует особых технологий, но они снижают риск повреждений при изгибе.

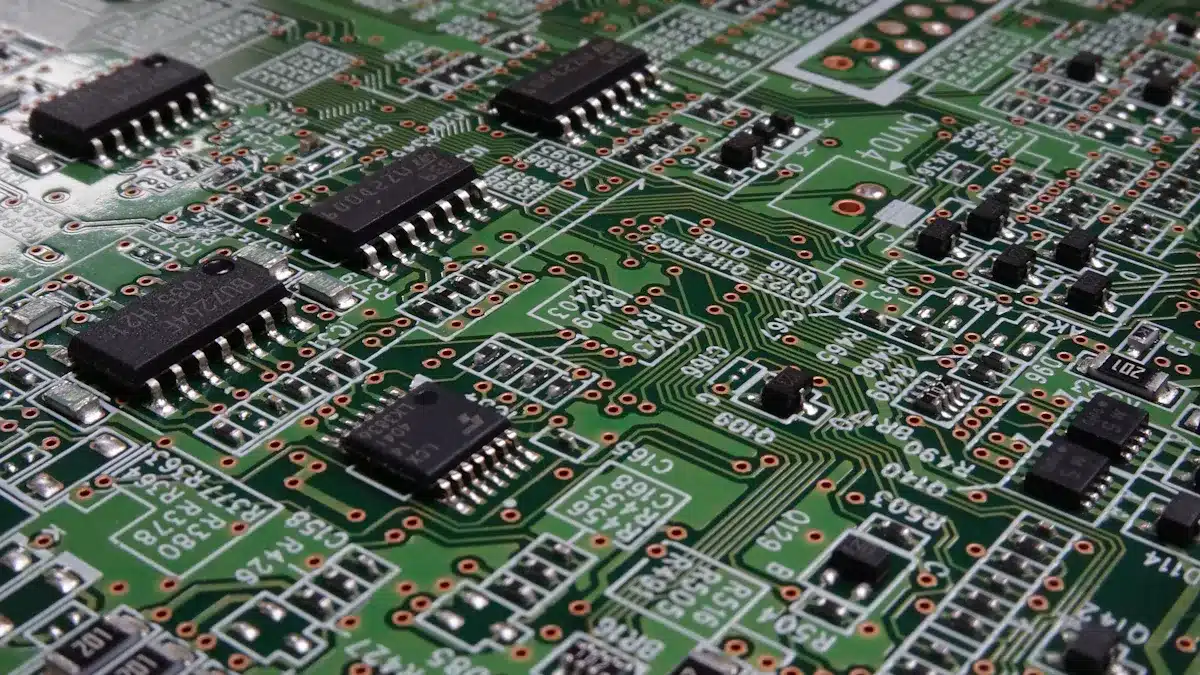

Жёсткие
Жёсткие платы делают из стеклотекстолита или эпоксидной смолы. Ты встречаешь их в компьютерах, бытовой технике, промышленности. Жёсткие платы прочные, устойчивы к температуре и влаге, поддерживают высокую плотность компонентов. Они дешевле при массовом производстве и обеспечивают стабильное качество.
Жёсткие платы | Гибкие платы | Жёстко-гибкие платы | |
|---|---|---|---|
Материал | Стеклотекстолит | Гибкая плёнка | Комбинированные |
Применение | Компьютеры, техника | Смартфоны, носимая техника | Компактные устройства |
Преимущества | Прочность, стабильность | Экономия места, гибкость | Прочность и адаптивность |
Жёстко-гибкие
Жёстко-гибкие платы сочетают жёсткие и гибкие участки. Ты выбираешь их для устройств, где важна компактность и надёжность. Например, в медицинских приборах, военной и аэрокосмической технике. Такие платы уменьшают количество разъёмов, выдерживают вибрации и температурные колебания. При проектировании важно учитывать радиус изгиба и правильно подбирать материалы. Жёстко-гибкие платы стоят дороже, но обеспечивают высокую надёжность и долговечность.
Жёстко-гибкие платы требуют тщательной проверки дизайна и специализированного тестирования из-за сложной структуры.
Керамические
Керамические платы используют для задач, где нужна максимальная надёжность и устойчивость к экстремальным условиям. Ты встретишь их в военной, аэрокосмической и медицинской аппаратуре. Керамика обеспечивает отличное теплоотведение и стойкость к коррозии. Такие платы стоят значительно дороже стандартных, но служат дольше и выдерживают высокие нагрузки.
Керамические платы — выбор для критических систем, где сбой недопустим.
Характеристики
Материалы (FR-4, керамика)
Выбирая материал для печатной платы, вы напрямую влияете на её надёжность и срок службы.
FR-4 — это стандартный материал для большинства плат. Он стоит недорого и подходит для бытовой электроники. Однако у него низкая теплопроводность, а разница в коэффициентах теплового расширения между медью и FR-4 вызывает механические напряжения при нагреве и охлаждении. Это может привести к микротрещинам и снижению надёжности.
Керамические платы показывают лучшие результаты в сложных условиях. Керамика хорошо отводит тепло и имеет коэффициент теплового расширения, близкий к меди. Это уменьшает внутренние напряжения и увеличивает срок службы платы. В керамических платах можно размещать пассивные компоненты внутри, что улучшает конструкцию и эксплуатацию.
В высокочастотных устройствах лучше использовать керамику или металлические подложки, потому что FR-4 может искажать сигналы.
Исследования показывают:
FR-4 хуже справляется с тепловыми нагрузками, что снижает надёжность.
Керамика обеспечивает долговечность и стабильную работу даже при высоких температурах.
Внутренние компоненты в керамических платах повышают эффективность.
Поверхностная отделка (ENIG)
ENIG — это покрытие из никеля и золота, которое защищает контактные площадки платы. Выбирая ENIG, вы получаете почти нулевой процент брака и высокую надёжность пайки. Толщина никеля 5–10 мкм и золота 0,05–0,15 мкм считается оптимальной. Контроль процесса нанесения покрытия снижает риск дефектов, например, появления чёрного никеля.
ENIG стоит дороже, чем HASL, но экономит ваши деньги за счёт меньшего количества брака и доработок.
Для медицинских и авиационных устройств ENIG — лучший выбор, потому что надёжность важнее цены.
Контроль толщины покрытия с помощью рентгенофлуоресцентного анализа помогает поддерживать стабильное качество.
Классы плат (1, 2)
Класс платы определяет её долговечность и область применения.
Класс 1 подходит для простой бытовой техники, где не требуется высокая надёжность.
Класс 2 используют для промышленной электроники, где важна стабильная работа.
Класс 3 выбирают для критических систем — медицинских приборов, авиации, военной техники.
Чем выше класс, тем строже требования к качеству и сроку службы платы.
Количество слоёв
Количество слоёв влияет на сложность схемы и надёжность.
Однослойные платы просты и дешевы, но ограничены по функционалу.
Многослойные платы позволяют разместить больше компонентов и улучшить защиту от помех.
Оптимальное количество слоёв снижает риск перегрева и повышает стабильность работы.
Если вы проектируете сложное устройство, выбирайте многослойную плату с качественной отделкой и подходящим классом — так вы обеспечите максимальную надёжность и эффективность.
Плюсы и минусы
Однослойные
Аспект надежности | Описание и влияние |
|---|---|
Ты легко монтируешь и обслуживаешь плату, риск ошибок минимален. | |
Использование только SMD-компонентов | Ты исключаешь металлизированные отверстия, что снижает риск коротких замыканий. |
Металлический слой для отвода тепла | Ты получаешь эффективное охлаждение, что продлевает срок службы устройства. |
Минимизация сверления | Ты упрощаешь производство, уменьшаешь вероятность дефектов. |
Плюсы:
Простая конструкция и низкая стоимость.
Лёгкость ремонта и высокая надёжность при правильном проектировании.
Минусы:
Ограниченная функциональность.
Не подходит для сложных схем.
Многослойные
Плюсы:
Ты размещаешь больше компонентов на меньшей площади.
Улучшаешь защиту от электромагнитных помех.
Повышаешь надёжность сложных устройств.
Минусы:
Стоимость выше, чем у однослойных плат.
Ремонт сложнее, требуется точное производство.
Гибкие
Полиимидные материалы дают тебе высокую гибкость и надёжность.
Ты легко устанавливаешь и обслуживаешь такие платы благодаря подвижности.
Плюсы:
Экономия места и уменьшение массы устройства.
Возможность многократного изгиба без повреждений.
Минусы:
Цена выше, чем у жёстких плат.
Некоторые материалы (например, полиэстер) хуже держат температуру.
Жёсткие
Плюсы:
Ты получаешь прочную и стабильную конструкцию.
Массовое производство снижает цену.
Минусы:
Нет гибкости, не подходит для компактных или подвижных устройств.
Ограничения по размещению в сложных корпусах.
Жёстко-гибкие
Ты объединяешь преимущества гибких и жёстких плат.
Такая плата удобна для компактных и сложных устройств.
Тип платы | Плюсы | Минусы |
|---|---|---|
Жёстко-гибкая плата | Универсальность, удобство разработки | Самая дорогая технология |
Плюсы:
Высокая надёжность и устойчивость к вибрациям.
Снижение числа разъёмов и соединений.
Минусы:
Сложное и дорогое производство.
Требуется точное проектирование.
Керамические
Керамические платы ты выбираешь для задач, где важна максимальная надёжность. Ты используешь материалы, такие как глинозем или нитрид алюминия, которые обеспечивают отличную теплопроводность и прочность. Производство включает спекание при температуре до 1800°C и строгие испытания на изоляцию и точность. Ты получаешь плату, которая выдерживает экстремальные температуры и нагрузки, но платишь за это высокую цену. Керамические платы применяют в 5G, аэрокосмической и медицинской технике.
Керамика — твой выбор для критических систем, где сбой недопустим, но стоимость будет выше, чем у других типов плат.
PCB это надежно эффективно: сравнение
Надёжность
Ты всегда хочешь, чтобы твоя плата работала стабильно и долго. Надёжность зависит от класса точности, материалов и конструкции. Чем выше класс точности, тем меньше размеры проводников и зазоров, а требования к аннулярному кольцу строже. Это особенно важно для устройств, которые работают в сложных условиях — например, в авиации или медицине.

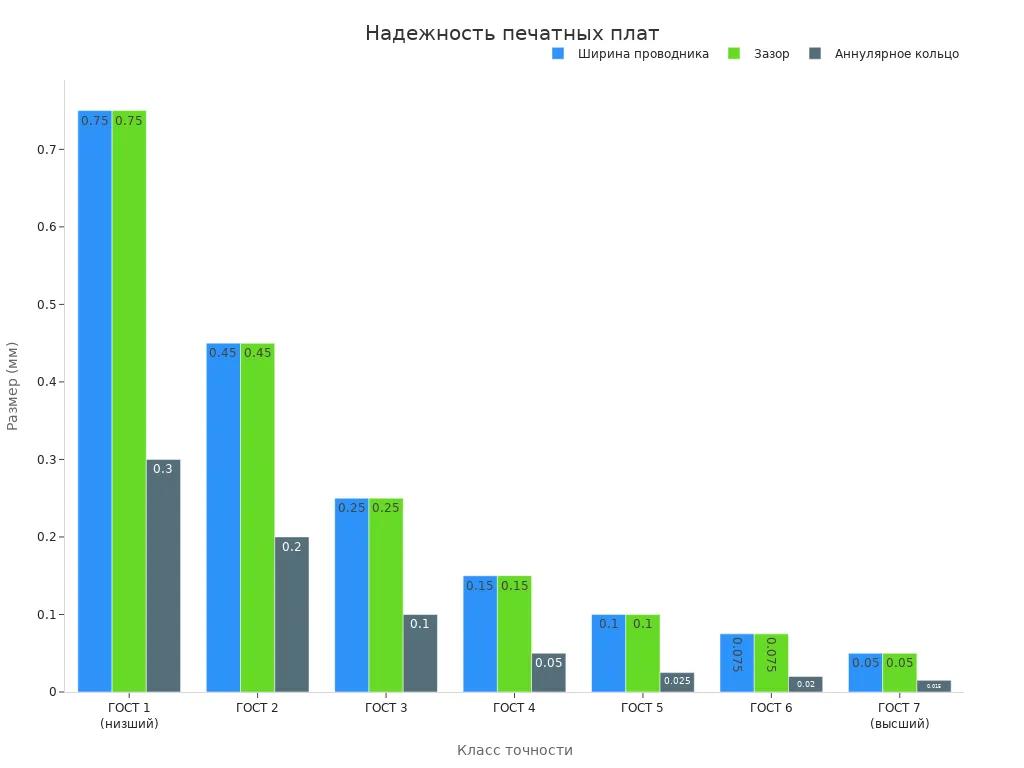

Класс точности | Мин. ширина проводника (мм) | Мин. зазор (мм) | Мин. аннулярное кольцо (мм) | Мин. диаметр переходного отверстия (мм) | Область применения |
|---|---|---|---|---|---|
ГОСТ 1 | 0,75 | 0,75 | 0,30 | 1,0–1,5 | Простые устройства |
ГОСТ 3 | 0,25 | 0,25 | 0,10 | ≥0,5 | Промышленная электроника |
ГОСТ 7 | 0,050 | 0,050 | 0,015 | ~0,25 | Военные, аэрокосмические |
Чем выше класс точности, тем больше надёжность платы при вибрациях и перепадах температуры.
Ты можешь выбрать pcb это надежно эффективно, если правильно подберёшь тип платы и материалы. Например, жёстко-гибкие платы уменьшают количество разъёмов, а керамические платы выдерживают экстремальные температуры. Качество сигналов зависит от конструкции, выбора материалов и точности изготовления. Для критических задач всегда выбирай платы высокого класса и проверяй их на всех этапах.
Эффективность
Эффективность платы — это не только работа без сбоев, но и способность сохранять характеристики при разных нагрузках. Ты можешь оценить эффективность по результатам испытаний:
Вид испытания | Описание и параметры |
|---|---|
Термоциклирование, температурное стеклование (Tg), циклические изменения температуры и влажности | |
Механические испытания | Вибрации, изгиб, ударопрочность, прочность паяных соединений |
Электрические испытания | Непрерывность сигнала, сопротивление изоляции, тестирование импеданса |
Испытания на воздействие среды | Соляной туман, долговечность, HASS (ускоренный стресс-тест) |
Контроль качества | Поиск трещин, пустот, расслоений, проверка металлизации отверстий |
Ты можешь повысить эффективность, если используешь материалы с высоким значением диэлектрической проницаемости. Такие материалы улучшают целостность питания и сигналов, уменьшают электромагнитные помехи. Тонкие слои материала тоже помогают снизить импеданс и повысить стабильность работы платы. Гибридные конструкции позволяют оптимизировать эффективность и снизить затраты.
Стоимость
Стоимость изготовления платы зависит от многих факторов: количества слоёв, класса точности, материалов и особенностей заказа. Ты можешь сэкономить, если выберешь стандартные материалы и простую конструкцию. Однако для pcb это надежно эффективно иногда стоит вложиться в более дорогие решения.
Однослойные платы — самые дешёвые, подходят для простых устройств.
Многослойные и жёстко-гибкие платы стоят дороже, но дают больше возможностей.
Керамические платы — самые дорогие, но обеспечивают максимальную надёжность.
Ты можешь запросить предварительную оценку стоимости и получить консультацию, чтобы выбрать оптимальный вариант для своего проекта.
Применение
Ты выбираешь тип платы в зависимости от задачи и условий эксплуатации. Для бытовой техники подойдут простые однослойные платы. В промышленности и мобильных устройствах лучше использовать многослойные или гибкие платы. Для критических систем — только платы высокого класса точности и с усиленным контролем качества.
Жёсткие платы — для компьютеров, бытовой техники, промышленности.
Гибкие платы — для смартфонов, носимых устройств, GPS.
Жёстко-гибкие платы — для медицинских приборов, авиации, военной техники.
Керамические платы — для космоса, медицины, 5G и других критических сфер.
Современные методы тестирования и контроля качества помогают выявить даже мелкие дефекты, что делает pcb это надежно эффективно для любых задач.
Сравнительная таблица по основным параметрам
Тип платы | Надёжность | Эффективность | Стоимость | Применение |
|---|---|---|---|---|
Однослойная | Средняя | Средняя | Низкая | Простая электроника |
Многослойная | Высокая | Высокая | Средняя | Компьютеры, промышленность |
Гибкая | Высокая | Высокая | Средняя/Высокая | Мобильные устройства, носимая техника |
Жёсткая | Высокая | Средняя | Низкая/Средняя | Бытовая техника, промышленность |
Жёстко-гибкая | Очень высокая | Очень высокая | Высокая | Критические системы, медицина |
Керамическая | Максимальная | Максимальная | Очень высокая | Космос, оборона, медицина |
Надёжность и эффективность платы зависят от правильного выбора типа, материалов и конструкции. Только комплексный подход делает pcb это надежно эффективно для любого применения.
Рекомендации
Бытовая электроника
Ты часто выбираешь однослойные или двухслойные платы для бытовых устройств. Такой выбор помогает снизить стоимость и упростить ремонт. Обрати внимание на рекомендации производителей:
Используй материалы, которые подходят для твоей задачи.
Проводи тестирование плат с помощью функциональных тестов, “летающих щупов” и лабораторных методов.
Применяй моделирование в программах SPICE или IBIS, чтобы заранее увидеть возможные проблемы.
Следи за стандартами безопасности и сертификации.
Современные руководства советуют согласовывать структуру слоёв платы с производителем. Это помогает избежать ошибок и повысить качество.
Промышленность
В промышленности ты сталкиваешься с высокими требованиями к надёжности и долговечности. Здесь часто используют жёсткие, гибкие и многослойные платы. Посмотри на таблицу преимуществ:
Тип платы | Преимущества | Применение |
|---|---|---|
Жёсткие | Прочность, стабильность | Материнские платы, контроллеры |
Гибкие | Гибкость, компактность, надёжность монтажа | Антенны, соединения, датчики |
Гибко-жёсткие | Малый вес, долговечность, сложные формы | Автомобили, медицина, авиация |
Многослойные | Высокая плотность, защита от помех | Прецизионная техника, связь |
Ты можешь выбрать гибкие платы, если важна динамическая гибкость и устойчивость к изгибам. Для сложных задач подойдут многослойные или гибко-жёсткие платы. Используй лазерное сверление и современные материалы для повышения надёжности.

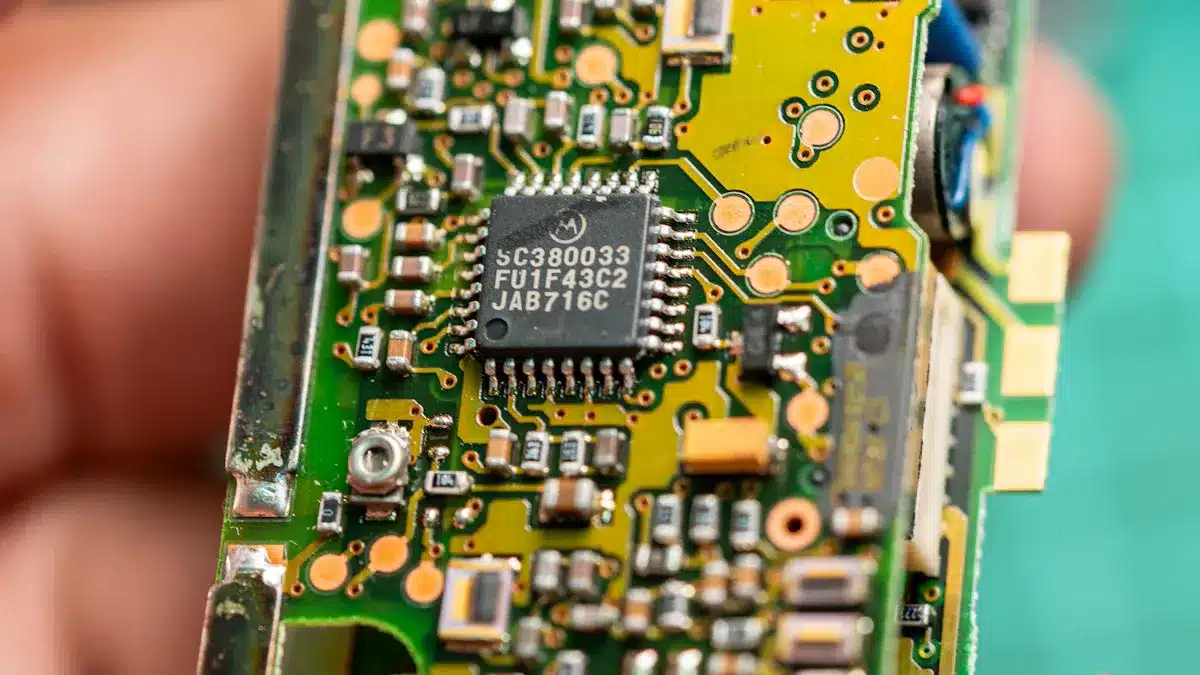

Мобильные устройства
Для мобильных устройств ты выбираешь гибкие и многослойные платы. Такой выбор позволяет уменьшить размеры устройства и повысить его надёжность. Гибкие платы хорошо работают при многократных изгибах и обеспечивают стабильную передачу сигналов. Ты можешь использовать гибридные конструкции, чтобы объединить компактность и прочность. Важно учитывать требования к теплоотводу и электромагнитной совместимости.
Проводи испытания на изгиб и вибрацию, чтобы убедиться в долговечности платы в мобильном устройстве.
Критические системы
В критических системах, таких как медицина, авиация или космос, ты всегда выбираешь платы самого высокого класса. Здесь подойдут жёстко-гибкие и керамические платы. Они выдерживают экстремальные температуры, вибрации и нагрузки. Используй только сертифицированные материалы и проводи комплексные испытания. Для таких задач pcb это надежно эффективно, если ты строго следуешь стандартам и контролируешь каждый этап производства.
Проводи тесты на отслаивание, пайку и электрическое перенапряжение.
Согласовывай проект с производителем и лабораторией.
Не экономь на материалах и контроле качества.
В критических системах надёжность платы — это безопасность людей и техники.
Ты выбираешь оптимальный тип платы, исходя из задач и условий эксплуатации. Для бытовой техники подойдут простые платы, для критических систем — керамические или жёстко-гибкие. Экспериментальные данные показывают: качество материалов, параметры печати и методы контроля напрямую влияют на надежность. Используй функциональное тестирование и современные методы проверки, чтобы убедиться, что pcb это надежно эффективно. Для сложных проектов советуйся со специалистами — это залог стабильной работы устройства.
FAQ
Какой материал для печатной платы выбрать для бытовой техники?
Ты можешь выбрать FR-4. Этот материал стоит недорого и подходит для большинства бытовых устройств. Он обеспечивает достаточную прочность и стабильность. Для сложных условий лучше использовать керамику.
Почему ENIG-покрытие считается надёжным?
ENIG защищает контактные площадки от коррозии. Ты получаешь стабильную пайку и минимальный риск брака. Покрытие из никеля и золота увеличивает срок службы платы.
В чём разница между жёсткой и гибкой платой?
Жёсткая плата сохраняет форму и прочность. Ты используешь её в компьютерах и бытовой технике. Гибкая плата легко изгибается. Она подходит для мобильных устройств и носимой электроники.
Какой тип платы выбрать для критических систем?
Ты выбираешь жёстко-гибкие или керамические платы. Они выдерживают экстремальные температуры и вибрации. Такие платы обеспечивают максимальную надёжность и долгий срок службы.
Как снизить стоимость изготовления платы?
Ты можешь выбрать однослойную конструкцию и стандартные материалы. Простая схема и массовое производство тоже снижают цену. Согласуй проект с производителем для оптимизации затрат.
