PCBA, atau Printed Circuit Board Assembly, memainkan peran penting dalam industri elektronik modern. Proses ini mencakup pemasangan komponen elektronik pada papan sirkuit cetak (PCB) untuk menciptakan perangkat fungsional. Di Indonesia, perakitan PCBA menjadi salah satu pilar utama dalam mendukung pertumbuhan industri elektronik lokal.
Statistik menunjukkan bahwa industri barang logam elektronik dan peralatan listrik tumbuh sebesar 7,29%. Pemerintah juga menargetkan Tingkat Komponen Dalam Negeri (TKDN) mencapai 40%, di mana perakitan PCBA Indonesia berkontribusi signifikan. Dengan penguatan produksi lokal, PCBA tidak hanya meningkatkan nilai tambah, tetapi juga menciptakan lapangan kerja baru.
Poin Penting
PCBA adalah proses penting di elektronik. Ini menghubungkan komponen ke papan sirkuit agar perangkat bisa bekerja.
Memahami aturan internasional seperti IPC membantu menjaga kualitas tinggi saat merakit PCBA.
Teknologi seperti Surface Mount Technology (SMT) dan Through-Hole Technology (THT) punya kelebihan sendiri. Keduanya dipakai sesuai kebutuhan perangkat.
Mengecek kualitas dan menguji fungsi sangat penting. Ini memastikan produk PCBA bekerja baik dan sesuai standar.
Memilih mitra perakitan yang tepat di Indonesia bisa meningkatkan kualitas produk. Ini juga mendukung perkembangan industri elektronik lokal.
Apa Itu PCBA?
Definisi dan Fungsi PCBA
PCBA, atau Printed Circuit Board Assembly, adalah proses perakitan komponen elektronik pada papan sirkuit cetak (PCB). Proses ini menciptakan perangkat elektronik yang dapat berfungsi sesuai dengan desainnya. Dalam dunia elektronik, PCBA menjadi elemen penting karena menghubungkan berbagai komponen seperti resistor, kapasitor, dan IC (Integrated Circuit) untuk membentuk sirkuit yang kompleks.
Standar internasional seperti IPC memberikan panduan teknis untuk memastikan kualitas PCBA. Berikut adalah beberapa standar yang sering digunakan:
Deskripsi | |
|---|---|
IPC-2221 | Panduan untuk proses desain PCB, mencakup tata letak desain, material, dan sifat mekanis. |
IPC J-STD-001 | Menjelaskan bahan dan metode untuk membuat sambungan yang berkualitas tinggi. |
IPC-A-610 | Kriteria penerimaan untuk produk akhir, standar yang paling banyak digunakan. |
IPC-A-620 | Standar untuk penerimaan kabel, kawat, dan rakitan harness. |
IPC-TM-650 | Panduan untuk mengevaluasi berbagai aspek PCB, termasuk pengujian migrasi elektro-kimia. |
Dengan memahami standar ini, Anda dapat memastikan bahwa proses perakitan PCBA memenuhi kriteria kualitas internasional.
Perbedaan PCB dan PCBA
PCB (Printed Circuit Board) adalah papan sirkuit kosong yang berfungsi sebagai dasar untuk menghubungkan komponen elektronik. PCB biasanya terdiri dari lapisan substrat, tembaga, solder mask, dan silkscreen. Tanpa komponen elektronik, PCB tidak dapat menjalankan fungsi apa pun.
Sebaliknya, PCBA adalah hasil akhir dari proses perakitan. Setelah komponen elektronik dipasang pada PCB melalui teknologi seperti Surface Mount Technology (SMT) atau Through-Hole Technology (THT), PCB berubah menjadi PCBA. Dengan kata lain, PCBA adalah PCB yang telah dihidupkan dengan komponen elektronik.
Pentingnya PCBA dalam Perangkat Elektronik
Setiap perangkat elektronik modern, seperti smartphone, komputer, dan mobil, sangat bergantung pada PCBA. Tanpa PCBA, perangkat ini tidak dapat berfungsi. Proses perakitan PCBA melibatkan teknologi canggih dan langkah-langkah yang presisi untuk memastikan produk berkualitas tinggi.
Di Indonesia, adopsi teknologi PCBA terus meningkat. Penggunaan sistem penglihatan mesin, misalnya, telah meningkatkan akurasi inspeksi hingga 40% dan menurunkan tingkat kesalahan dari 5% menjadi kurang dari 1%. Teknologi ini juga berhasil mengurangi tingkat cacat produk hingga 70% dan meningkatkan produktivitas. Hal ini menunjukkan bahwa perakitan PCBA Indonesia semakin kompetitif di pasar global.
Memahami proses PCBA membantu Anda menghasilkan produk yang berkualitas dan sesuai dengan kebutuhan pasar. Dengan pengetahuan ini, Anda dapat mendukung pertumbuhan industri elektronik lokal dan global.
Komponen Utama PCB
Substrat
Substrat adalah dasar dari PCB yang berfungsi sebagai penopang fisik bagi semua komponen elektronik. Material substrat biasanya terbuat dari fiberglass atau FR4, yang memiliki sifat isolasi listrik dan tahan panas. Kamu akan menemukan substrat sebagai lapisan paling bawah dalam PCB. Material ini memastikan PCB tetap stabil meskipun terkena suhu tinggi selama proses perakitan.
Substrat juga memengaruhi performa perangkat elektronik. Material berkualitas tinggi membantu mengurangi gangguan elektromagnetik dan meningkatkan efisiensi sirkuit. Dalam perakitan PCBA Indonesia, substrat yang baik menjadi kunci untuk menghasilkan produk berkualitas tinggi yang mampu bersaing di pasar global.
Lapisan Tembaga
Lapisan tembaga adalah bagian penting yang memungkinkan aliran listrik di dalam PCB. Tembaga biasanya diaplikasikan dalam bentuk jalur atau pola pada substrat. Ketebalan lapisan tembaga, seperti 1 ounce untuk lapisan eksternal dan 1/2 ounce untuk lapisan internal, berpengaruh langsung pada resistansi konduktor. Tembaga yang lebih tebal memiliki resistansi lebih kecil, sehingga meningkatkan efisiensi aliran listrik.
Lebar jalur tembaga juga memainkan peran penting. Jalur yang lebih lebar mengurangi resistansi, sehingga sirkuit dapat bekerja lebih optimal. Kamu perlu memahami bahwa kombinasi material dan desain jalur tembaga menentukan efektivitas PCB. Dalam proses perakitan PCBA Indonesia, penggunaan tembaga berkualitas tinggi membantu meningkatkan daya tahan dan performa perangkat elektronik.
Solder Mask
Solder mask adalah lapisan pelindung yang menutupi jalur tembaga pada PCB. Lapisan ini berfungsi untuk mencegah hubungan pendek antar jalur tembaga dan melindungi PCB dari kerusakan fisik atau korosi. Kamu akan melihat solder mask sebagai lapisan berwarna hijau, biru, atau merah pada PCB.
Selain melindungi, solder mask juga mempermudah proses penyolderan komponen elektronik. Lapisan ini memastikan bahwa solder hanya menempel pada area yang diinginkan, sehingga mengurangi risiko kesalahan dalam perakitan. Dalam perakitan PCBA Indonesia, solder mask berkualitas tinggi membantu meningkatkan akurasi dan efisiensi produksi.
Silkscreen
Silkscreen adalah lapisan terakhir pada PCB yang berfungsi untuk memberikan informasi visual. Kamu akan menemukan teks, simbol, atau tanda pada lapisan ini. Informasi tersebut membantu teknisi memahami posisi komponen, orientasi, dan koneksi pada PCB. Biasanya, silkscreen menggunakan tinta putih, tetapi warna lain seperti kuning atau hitam juga sering digunakan.
Fungsi utama silkscreen adalah mempermudah proses perakitan dan perbaikan. Dengan adanya label seperti “R1” untuk resistor atau “C1” untuk kapasitor, kamu dapat mengidentifikasi komponen dengan cepat. Selain itu, silkscreen juga membantu mengurangi kesalahan selama proses perakitan.
Tips: Pastikan desain silkscreen jelas dan tidak tumpang tindih dengan jalur tembaga atau solder mask. Hal ini akan mempermudah pembacaan dan meningkatkan efisiensi produksi.
Dalam perakitan PCBA Indonesia, silkscreen berkualitas tinggi menjadi standar untuk memastikan produk mudah dipahami oleh teknisi. Dengan memahami fungsi silkscreen, kamu dapat meningkatkan kualitas desain PCB.
Jenis PCB: Rigid, Fleksibel, dan Rigid-Flex
PCB hadir dalam tiga jenis utama: rigid, fleksibel, dan rigid-flex. Setiap jenis memiliki karakteristik dan aplikasi yang berbeda.
Rigid PCB
PCB ini memiliki struktur kaku dan tidak dapat ditekuk. Kamu akan menemukannya pada perangkat seperti komputer dan televisi. Rigid PCB menawarkan stabilitas mekanis yang tinggi dan biaya produksi yang lebih rendah.Fleksibel PCB
PCB fleksibel terbuat dari material yang dapat ditekuk, seperti polimida. Jenis ini cocok untuk perangkat kecil atau yang membutuhkan fleksibilitas, seperti kamera atau perangkat medis.Rigid-Flex PCB
Kombinasi rigid dan fleksibel, jenis ini memberikan keunggulan dari kedua tipe. Kamu dapat menggunakannya pada perangkat kompleks seperti smartphone atau drone.
Catatan: Pilih jenis PCB sesuai kebutuhan perangkatmu. Setiap jenis memiliki kelebihan dan kekurangan yang harus dipertimbangkan.
Dengan memahami jenis-jenis PCB, kamu dapat memilih desain yang paling sesuai untuk proyek elektronikmu.
Teknologi Perakitan PCBA
Surface Mount Technology (SMT)
Surface Mount Technology (SMT) adalah metode perakitan yang paling umum digunakan dalam industri elektronik modern. Teknologi ini memungkinkan komponen elektronik dipasang langsung pada permukaan PCB tanpa menggunakan lubang. Kamu akan menemukan SMT sangat efisien untuk produksi massal karena prosesnya cepat dan otomatis.

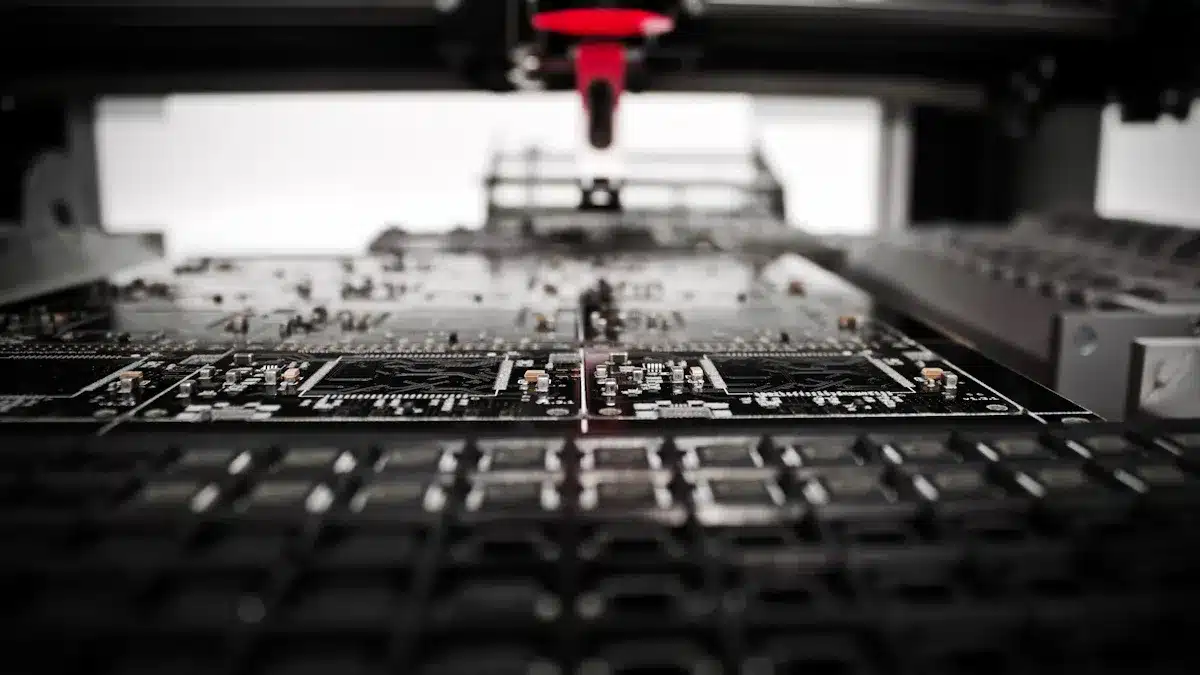

Mesin pick-and-place menjadi alat utama dalam SMT. Mesin ini menempatkan komponen dengan presisi tinggi pada PCB yang telah dilapisi pasta solder. Setelah itu, PCB melewati proses reflow soldering untuk menyatukan komponen dengan jalur tembaga. SMT cocok untuk perangkat kecil seperti smartphone dan tablet karena komponen yang digunakan berukuran sangat kecil.
Tips: Pastikan desain PCB mendukung teknologi SMT agar proses perakitan berjalan lancar dan efisien.
Through-Hole Technology (THT)
Through-Hole Technology (THT) adalah metode tradisional yang masih digunakan untuk perangkat elektronik tertentu. Dalam THT, komponen elektronik dipasang melalui lubang kecil pada PCB dan disolder di sisi bawah. Kamu akan menemukan THT lebih cocok untuk komponen besar atau yang membutuhkan koneksi mekanis kuat, seperti kapasitor besar atau konektor.
Proses THT biasanya dilakukan secara manual atau semi-otomatis. Meskipun lebih lambat dibandingkan SMT, THT menawarkan keunggulan dalam daya tahan dan stabilitas. Teknologi ini sering digunakan dalam perangkat industri atau militer yang membutuhkan keandalan tinggi.
Catatan: Gunakan THT untuk aplikasi yang membutuhkan kekuatan mekanis ekstra.
Kombinasi SMT dan THT
Kombinasi SMT dan THT menjadi solusi ideal untuk perangkat elektronik yang kompleks. Kamu dapat menggunakan SMT untuk komponen kecil dan THT untuk komponen besar atau yang membutuhkan koneksi kuat. Kombinasi ini memungkinkan desain PCB lebih fleksibel dan efisien.
Dalam perakitan PCBA Indonesia, banyak perusahaan mengadopsi kombinasi ini untuk memenuhi kebutuhan pasar yang beragam. Mesin otomatis dan manual bekerja bersama untuk menghasilkan produk berkualitas tinggi. Dengan memahami keunggulan masing-masing teknologi, kamu dapat memilih metode yang paling sesuai untuk proyekmu.
Proses Perakitan PCBA
Proses perakitan PCBA melibatkan beberapa langkah penting yang harus dilakukan dengan presisi tinggi. Setiap langkah bertujuan untuk memastikan bahwa komponen elektronik terpasang dengan benar dan perangkat dapat berfungsi sesuai desainnya. Berikut adalah tiga langkah utama dalam proses ini.
Pengolesan Pasta Solder
Langkah pertama dalam perakitan PCBA adalah pengolesan pasta solder. Pasta solder adalah campuran timah dan fluks yang berfungsi sebagai perekat sementara untuk komponen elektronik sebelum proses penyolderan. Mesin otomatis digunakan untuk mengoleskan pasta solder pada area tertentu di PCB, seperti bantalan solder.
Keunggulan teknologi ini terletak pada akurasinya. Mesin otomatis mampu mengoleskan pasta solder dengan presisi tinggi, sehingga mengurangi kesalahan manusia. Proses ini juga mempercepat waktu produksi dan meningkatkan efisiensi. Dengan teknologi ini, kamu dapat memastikan bahwa setiap komponen memiliki sambungan yang kuat dan andal.
Proses | Deskripsi |
|---|---|
Pengolesan Pasta Solder | Mesin otomatis mengoleskan pasta solder dengan akurasi tinggi, mengurangi kesalahan manusia. |
Tips: Pastikan desain PCB memiliki pola solder yang jelas untuk memaksimalkan akurasi pengolesan pasta solder.
Penempatan Komponen (Pick and Place)
Setelah pasta solder dioleskan, langkah berikutnya adalah penempatan komponen elektronik. Teknologi pick-and-place menggunakan robot untuk menempatkan komponen Surface Mount Device (SMD) pada PCB. Robot ini bekerja dengan kecepatan tinggi dan presisi, menggantikan proses manual yang rentan terhadap kesalahan.
Proses ini sangat penting dalam perakitan PCBA Indonesia, terutama untuk produksi massal. Dengan teknologi ini, kamu dapat mengurangi tingkat cacat produk dan meningkatkan produktivitas. Komponen yang dipasang dengan benar akan memastikan perangkat elektronik berfungsi dengan optimal.
Proses | Deskripsi |
|---|---|
Penempatan Komponen | Robot menempatkan komponen SMD dengan presisi, menggantikan proses manual yang rentan kesalahan. |
Catatan: Gunakan mesin pick-and-place yang kompatibel dengan ukuran dan jenis komponen yang digunakan pada PCB.
Penyolderan (Reflow Soldering)
Langkah terakhir dalam proses ini adalah penyolderan menggunakan metode reflow soldering. PCB yang telah dilengkapi komponen akan dimasukkan ke dalam oven reflow. Oven ini memanaskan PCB hingga suhu tertentu, sehingga pasta solder mencair dan menyatukan komponen dengan jalur tembaga.
Proses reflow soldering dilakukan secara otomatis untuk memastikan sambungan solder yang permanen dan berkualitas tinggi. Teknologi ini juga membantu mengurangi risiko kerusakan komponen akibat panas berlebih. Dengan reflow soldering, kamu dapat menghasilkan produk yang andal dan tahan lama.
Proses | Deskripsi |
|---|---|
Penyolderan | Proses reflow solder dilakukan secara otomatis untuk memastikan sambungan solder yang permanen. |
Tips: Pastikan profil suhu oven reflow sesuai dengan spesifikasi pasta solder dan komponen untuk menghindari kerusakan.
Proses pengolesan pasta solder, penempatan komponen, dan penyolderan adalah inti dari perakitan PCBA. Dengan teknologi modern, kamu dapat meningkatkan efisiensi produksi dan kualitas produk secara signifikan.
Inspeksi Kualitas
Inspeksi kualitas adalah langkah penting dalam memastikan bahwa PCBA yang dihasilkan memenuhi standar yang telah ditentukan. Kamu perlu melakukan inspeksi ini untuk mendeteksi cacat atau kesalahan yang mungkin terjadi selama proses perakitan. Dengan begitu, kamu dapat mencegah produk cacat mencapai konsumen.
Ada beberapa metode inspeksi yang umum digunakan dalam perakitan PCBA:
Automated Optical Inspection (AOI)
AOI menggunakan kamera beresolusi tinggi untuk memeriksa PCB. Kamera ini memindai setiap bagian PCB dan membandingkannya dengan desain yang telah ditentukan. AOI sangat efektif untuk mendeteksi kesalahan seperti solder yang tidak sempurna, komponen yang salah posisi, atau jalur tembaga yang rusak.X-Ray Inspection
Inspeksi X-ray digunakan untuk memeriksa sambungan solder yang tidak terlihat oleh mata, seperti pada komponen Ball Grid Array (BGA). Teknologi ini memungkinkan kamu melihat bagian dalam PCB tanpa merusaknya.Visual Inspection
Inspeksi visual dilakukan secara manual oleh teknisi terlatih. Meskipun memakan waktu lebih lama, metode ini tetap penting untuk memeriksa detail kecil yang mungkin terlewat oleh mesin.
Tips: Gunakan kombinasi metode inspeksi untuk memastikan hasil yang lebih akurat. AOI dan inspeksi X-ray dapat melengkapi inspeksi visual.
Inspeksi kualitas yang baik membantu meningkatkan kepercayaan konsumen terhadap produkmu. Dalam perakitan PCBA Indonesia, langkah ini menjadi kunci untuk menghasilkan produk yang kompetitif di pasar global.
Pengujian Fungsional
Setelah inspeksi kualitas selesai, langkah berikutnya adalah pengujian fungsional. Pengujian ini bertujuan untuk memastikan bahwa PCBA dapat berfungsi sesuai dengan desainnya. Kamu perlu melakukan pengujian ini untuk memverifikasi bahwa semua komponen bekerja dengan baik dan tidak ada kesalahan dalam sirkuit.
Berikut adalah beberapa jenis pengujian fungsional yang sering digunakan:
In-Circuit Testing (ICT)
ICT memeriksa setiap komponen pada PCB secara individual. Alat ini mengukur parameter seperti resistansi, kapasitansi, dan tegangan untuk memastikan bahwa setiap komponen berfungsi dengan benar.Functional Testing (FCT)
FCT menguji PCBA dalam kondisi yang menyerupai penggunaan sebenarnya. Kamu dapat menggunakan alat simulasi untuk menguji fungsi perangkat secara keseluruhan, seperti menghidupkan dan mematikan perangkat atau memeriksa respons terhadap input tertentu.Burn-In Testing
Pengujian ini melibatkan pengoperasian PCBA dalam kondisi ekstrem, seperti suhu tinggi atau tegangan tinggi, selama periode tertentu. Tujuannya adalah untuk memastikan bahwa perangkat dapat bertahan dalam kondisi yang berat.
Catatan: Pastikan alat pengujian yang kamu gunakan sesuai dengan spesifikasi PCBA. Pengujian yang tidak tepat dapat menyebabkan kerusakan pada perangkat.
Pengujian fungsional memastikan bahwa produk yang kamu hasilkan tidak hanya berkualitas tinggi tetapi juga andal. Dalam perakitan PCBA Indonesia, pengujian ini menjadi langkah penting untuk memenuhi kebutuhan pasar yang semakin menuntut.
Standar dan Checklist Inspeksi PCBA
Standar Internasional (IPC-A-610, ISO 9001)
Standar internasional seperti IPC-A-610 dan ISO 9001 menjadi pedoman utama dalam memastikan kualitas PCBA. Kamu perlu memahami bahwa standar ini membantu menjaga konsistensi dan keandalan produk elektronik. IPC-A-610, misalnya, memberikan kriteria penerimaan untuk rakitan elektronik, sementara ISO 9001 fokus pada sistem manajemen mutu.
Untuk memvalidasi kepatuhan terhadap standar ini, data inspeksi kualitas sangat penting. Berikut adalah beberapa aspek yang perlu kamu perhatikan:
Aspek | Penjelasan |
|---|---|
Pengontrolan Kualitas PCB | Sangat penting untuk memastikan produk sesuai dengan standar dan spesifikasi yang ditetapkan. |
Dengan mengikuti standar ini, kamu dapat meningkatkan kepercayaan pelanggan dan memastikan produkmu kompetitif di pasar global.
Checklist Inspeksi Kualitas
Inspeksi kualitas menjadi langkah penting dalam proses perakitan PCBA. Kamu perlu membuat checklist yang mencakup semua aspek penting untuk memastikan tidak ada cacat pada produk akhir. Berikut adalah beberapa poin yang bisa kamu masukkan ke dalam checklist:
Pemeriksaan visual untuk mendeteksi cacat fisik seperti solder yang tidak sempurna.
Pengujian menggunakan Automated Optical Inspection (AOI) untuk memeriksa posisi dan orientasi komponen.
Verifikasi sambungan solder menggunakan inspeksi X-ray, terutama untuk komponen seperti BGA.
Pengukuran parameter listrik seperti resistansi dan kapasitansi melalui In-Circuit Testing (ICT).
Checklist ini membantu kamu mengidentifikasi masalah sejak dini, sehingga produk yang cacat tidak sampai ke tangan konsumen.
Pentingnya Pengujian Fungsional
Pengujian fungsional memastikan bahwa PCBA dapat bekerja sesuai dengan desainnya. Kamu perlu melakukan pengujian ini untuk memverifikasi bahwa semua komponen berfungsi dengan baik. ICT, misalnya, sangat efektif dalam mengidentifikasi cacat manufaktur pada tahap awal. Pengujian ini juga membantu memenuhi standar kualitas seperti ISO 9001 dan IPC.
Manfaat | Penjelasan |
|---|---|
ICT membantu mengidentifikasi dan menghilangkan cacat manufaktur pada tahap awal. | |
Pemenuhan Standar Kualitas | ICT membantu perusahaan memenuhi standar kualitas yang ketat, seperti ISO 9001 dan IPC. |
Dengan melakukan pengujian fungsional, kamu dapat memastikan bahwa produkmu tidak hanya berkualitas tinggi tetapi juga andal untuk digunakan.
Tips Memilih Mitra Perakitan PCBA Indonesia
Kriteria Perusahaan Perakitan yang Andal
Memilih mitra perakitan yang tepat sangat penting untuk memastikan kualitas produk elektronikmu. Kamu perlu mencari perusahaan yang memiliki pengalaman luas dalam perakitan PCBA. Perusahaan yang andal biasanya memiliki sertifikasi internasional seperti ISO 9001 atau IPC-A-610. Sertifikasi ini menunjukkan bahwa mereka mematuhi standar kualitas global.
Selain itu, perhatikan fasilitas produksi mereka. Perusahaan yang menggunakan teknologi modern seperti mesin pick-and-place otomatis atau inspeksi AOI cenderung menghasilkan produk dengan tingkat kesalahan rendah. Jangan lupa untuk memeriksa portofolio mereka. Perusahaan yang telah bekerja dengan berbagai klien menunjukkan kemampuan mereka dalam menangani kebutuhan yang beragam.
Faktor yang Perlu Dipertimbangkan (Harga, Waktu Produksi, Kualitas)
Saat memilih mitra, kamu harus mempertimbangkan tiga faktor utama: harga, waktu produksi, dan kualitas. Harga yang kompetitif penting, tetapi jangan mengorbankan kualitas demi biaya rendah. Produk berkualitas buruk dapat merugikan reputasimu di pasar.
Waktu produksi juga menjadi faktor penting. Pilih mitra yang dapat memenuhi tenggat waktu tanpa mengurangi kualitas. Perusahaan yang memiliki proses produksi yang efisien biasanya mampu memberikan hasil lebih cepat. Terakhir, pastikan kualitas produk mereka konsisten. Kamu bisa meminta sampel atau melakukan audit untuk memastikan standar mereka sesuai dengan kebutuhanmu.
Rekomendasi untuk Pasar Indonesia
Di Indonesia, banyak perusahaan perakitan PCBA yang kompetitif. Kamu bisa mencari mitra lokal yang memahami kebutuhan pasar domestik. Perusahaan lokal sering kali menawarkan fleksibilitas lebih besar dalam hal komunikasi dan pengiriman. Selain itu, mereka juga mendukung inisiatif pemerintah untuk meningkatkan Tingkat Komponen Dalam Negeri (TKDN).
Beberapa perusahaan di Indonesia telah mengadopsi teknologi canggih untuk meningkatkan efisiensi dan kualitas. Kamu bisa memanfaatkan ini untuk mendapatkan produk yang kompetitif di pasar global. Dengan memilih mitra yang tepat, kamu dapat mendukung pertumbuhan industri elektronik lokal sekaligus memenuhi kebutuhan pelangganmu.
PCBA adalah inti dari perangkat elektronik modern. Kamu telah mempelajari proses perakitan, mulai dari pengolesan pasta solder hingga pengujian fungsional. Memahami langkah-langkah ini membantu kamu menghasilkan produk berkualitas tinggi.
Penting: Pilih mitra perakitan yang andal di Indonesia. Perusahaan dengan teknologi canggih dan standar internasional seperti ISO 9001 memastikan produkmu kompetitif di pasar global.
Dengan memahami peran PCBA, kamu dapat mendukung pertumbuhan industri elektronik lokal dan menciptakan inovasi yang berdampak besar.
FAQ
Apa perbedaan antara SMT dan THT dalam perakitan PCBA?
SMT (Surface Mount Technology) memasang komponen langsung di permukaan PCB, cocok untuk perangkat kecil. THT (Through-Hole Technology) memasang komponen melalui lubang pada PCB, ideal untuk komponen besar atau yang membutuhkan koneksi mekanis kuat.
Tips: Gunakan SMT untuk efisiensi produksi massal dan THT untuk daya tahan lebih tinggi.
Berapa lama waktu yang dibutuhkan untuk proses perakitan PCBA?
Waktu perakitan tergantung pada kompleksitas desain dan jumlah produksi. Untuk produksi massal dengan teknologi otomatis, proses ini biasanya memakan waktu beberapa jam hingga beberapa hari.
Catatan: Pastikan desain PCB sederhana untuk mempercepat proses perakitan.
Apakah semua jenis PCB bisa dirakit menggunakan teknologi SMT?
Tidak semua PCB cocok untuk SMT. PCB fleksibel atau rigid-flex sering memerlukan kombinasi SMT dan THT. Desain PCB harus mempertimbangkan jenis teknologi yang akan digunakan.
Penting: Konsultasikan desain PCB dengan mitra perakitan untuk memastikan kompatibilitas teknologi.
Bagaimana cara memastikan kualitas PCBA yang dihasilkan?
Gunakan inspeksi otomatis seperti AOI dan X-ray untuk mendeteksi cacat. Lakukan pengujian fungsional seperti ICT untuk memastikan semua komponen bekerja sesuai desain.
Metode Inspeksi:
AOI untuk memeriksa posisi komponen.
X-ray untuk sambungan solder tersembunyi.
Apakah PCBA ramah lingkungan?
PCBA dapat ramah lingkungan jika menggunakan bahan bebas timah (lead-free) dan mematuhi standar RoHS. Pilih mitra perakitan yang menerapkan praktik produksi berkelanjutan.
Emoji 🌱: Pilih bahan dan proses yang mendukung keberlanjutan lingkungan.
