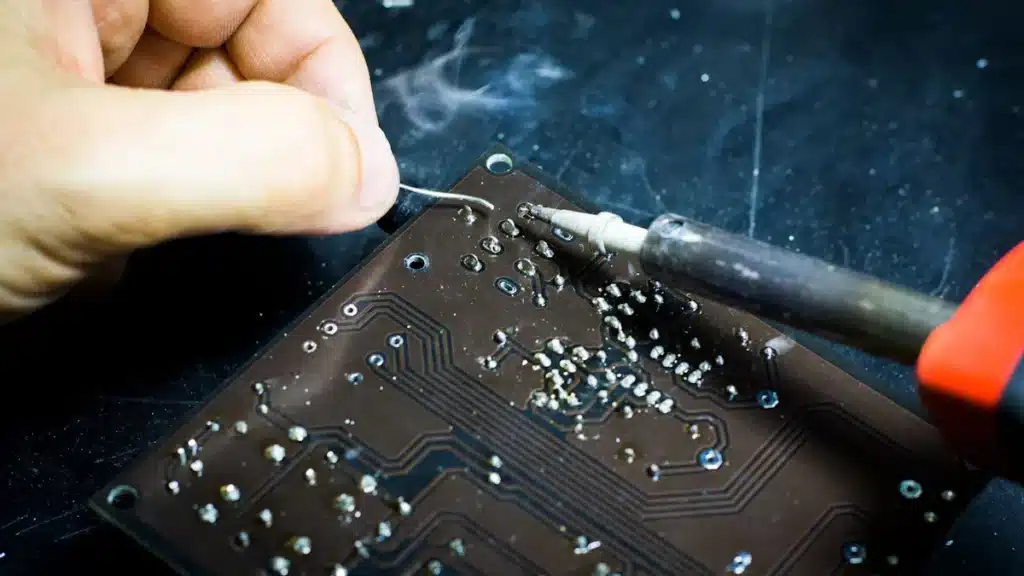

Du möchtest wissen, wie die PCBA Fertigung in der Praxis funktioniert? In diesem Prozess platzierst du elektronische Bauteile präzise auf eine Leiterplatte. Jede einzelne Phase nutzt spezielle Maschinen und ausgefeilte Technik. Viele Arbeitsschritte greifen nahtlos ineinander. Moderne Anlagen sorgen für hohe Genauigkeit und Zuverlässigkeit. Mit jedem Schritt wächst die Komplexität und Qualität deiner Baugruppe.
Wichtige Erkenntnisse
Die PCBA Fertigung verbindet elektronische Bauteile präzise mit Leiterplatten und ist die Grundlage moderner Geräte wie Smartphones und Autos.
Jeder Fertigungsschritt, vom Lötpastendruck über die Bestückung bis zur Inspektion, erfordert hohe Genauigkeit und moderne Technik, um Fehler zu vermeiden.
Automatisierung und Qualitätssicherung sorgen für zuverlässige Baugruppen und helfen, Fehler früh zu erkennen und zu beheben.
Miniaturisierung stellt neue Herausforderungen, die durch spezialisierte Maschinen und Software gelöst werden müssen.
Nachhaltigkeit gewinnt an Bedeutung: Umweltfreundliche Materialien und Prozesse schützen die Umwelt und senken Kosten.
PCBA Fertigung – Grundlagen
Was ist PCBA?
Du begegnest dem Begriff PCBA oft, wenn du dich mit Elektronik beschäftigst. PCBA steht für „Printed Circuit Board Assembly“. Auf Deutsch spricht man von einer „bestückten Leiterplatte“. Das bedeutet, dass du eine Leiterplatte vor dir hast, auf der bereits elektronische Bauteile montiert wurden. Diese Definition findest du auch im EMS-Glossar von Kuttig. Die PCBA Fertigung beschreibt also den gesamten Prozess, bei dem du Bauteile wie Widerstände, Kondensatoren oder Chips auf eine Leiterplatte setzt und sie fest verbindest. Erst durch diese Bestückung wird aus einer einfachen Platine ein funktionierendes elektronisches Bauteil.
Bedeutung und Einsatzbereiche
Du nutzt Produkte mit PCBA jeden Tag. Ohne die PCBA Fertigung gäbe es keine modernen Geräte. Dein Smartphone, dein Computer oder sogar deine Waschmaschine funktionieren nur, weil sie eine bestückte Leiterplatte enthalten. Die PCBA Fertigung spielt in vielen Branchen eine zentrale Rolle:
Unterhaltungselektronik (z. B. Fernseher, Spielekonsolen)
Medizintechnik (z. B. Diagnosegeräte)
Automobilindustrie (z. B. Steuergeräte)
Industrieautomation (z. B. Sensoren, Steuerungen)
💡 Tipp: Je nach Einsatzbereich müssen PCBAs unterschiedliche Anforderungen erfüllen. In der Medizintechnik zählt zum Beispiel absolute Zuverlässigkeit, während in der Unterhaltungselektronik oft die Miniaturisierung im Vordergrund steht.
Du siehst: Die PCBA Fertigung bildet das Herzstück moderner Elektronik. Sie sorgt dafür, dass du dich auf deine Geräte verlassen kannst und immer neue Innovationen möglich werden.
Ablauf PCBA Fertigung
Lötpastendruck
Beim Start der PCBA Fertigung trägst du Lötpaste auf die Leiterplatte auf. Das geschieht meist mit einer Edelstahlschablone. Die Schablone sorgt dafür, dass die Paste nur an den Stellen landet, wo später Bauteile sitzen. Die Genauigkeit ist hier sehr wichtig. Schon kleine Fehler beim Lötpastendruck führen oft zu Problemen. Untersuchungen zeigen, dass über 70 % aller Fehler auf SMT-Baugruppen Lötfehler sind. Der größte Teil dieser Fehler entsteht beim Lötpastendruck. In der SMT-Fertigung entstehen etwa 64 % der Fehler durch mangelhafte Lötstellen, die auf Fehler beim Lotpastendruck zurückgehen. Die Qualität des Schablonendrucks bestimmt also, wie gut die Lötstellen später sind.
In modernen Fertigungen nutzt du verschiedene Technologien:
Schablonendruck: Standardverfahren, bei dem Lotpaste durch eine Schablone gedrückt wird.
Jet-Pastendruck (Inkjet-Technologie): Hier sprühst du feine Lotpastentröpfchen gezielt auf die Leiterplatte. Das Verfahren läuft in einer klimatisierten Kammer und wird mit Kameras überwacht. Es eignet sich besonders für kleine Serien, weil du keine neue Schablone brauchst, wenn sich das Design ändert.
Die Wahl des Verfahrens hängt von der Stückzahl und dem Design ab. Beide Methoden beeinflussen die Qualität der Lötstellen.
SMT-Bestückung
Im nächsten Schritt setzt du die Bauteile auf die Leiterplatte. Das passiert mit sogenannten Bestückungsautomaten. Diese Maschinen arbeiten sehr schnell und präzise. Sie nehmen die Bauteile aus Magazinen und platzieren sie genau auf die Lötpaste. Moderne Automaten schaffen zwischen 20.000 und über 100.000 Bauteile pro Stunde.
Hersteller | Bauteile pro Stunde |
|---|---|
Heinen Elektronik | |
Eben Elektronik | |
Kuttig | über 100.000 |
Müller Elektronik | 20.000 |
Ströbel Elektrik |
Typische Fehler in diesem Schritt sind ungenaue Platzierung, fehlende Bauteile oder Verwechslungen. Fehler im Lotpastendruck führen oft zu unzuverlässigen Lötstellen. Auch menschliche Fehler können auftreten, zum Beispiel wenn Bauteile verwechselt werden. Automatisierte Steuerungssysteme und genaue Design-Daten helfen, diese Fehler zu vermeiden.
Reflow-Löten
Jetzt schiebst du die bestückte Leiterplatte in einen Reflow-Ofen. Dort wird die Lötpaste geschmolzen und verbindet die Bauteile fest mit der Leiterplatte. Der Ofen arbeitet mit einem genau kontrollierten Temperaturprofil:
Vorheizphase: Die Leiterplatte wird langsam erwärmt.
Einweichphase: Das Flussmittel in der Lötpaste wird aktiviert.
Reflow-Phase: Die Lötpaste schmilzt und verbindet die Bauteile.
Abkühlphase: Die Lötstellen kühlen kontrolliert ab und werden fest.
Ein richtig eingestelltes Temperaturprofil verhindert kalte Lötstellen und schützt die Bauteile vor Schäden. Die Automatisierung sorgt für gleichbleibende Qualität und Zuverlässigkeit.
AOI-Inspektion
Nach dem Löten prüfst du die Baugruppe mit einem AOI-System (Automatische Optische Inspektion). Kameras und spezielle Beleuchtung erfassen Bilder der Leiterplatte. Die Software sucht nach fehlenden, falsch platzierten oder beschädigten Bauteilen und prüft die Lötstellen. Moderne 3D-AOI-Systeme erkennen Fehler besonders gut, auch bei komplexen Baugruppen. Sie prüfen:
Ob alle Bauteile vorhanden und richtig platziert sind
Die Form und das Volumen der Lötstellen
Die Polarität der Bauteile
Oberflächenqualität und Konturen
So findest du Fehler früh und kannst sie schnell beheben.
THT und Wellenlöten
Nicht alle Bauteile lassen sich mit SMT bestücken. Große, schwere oder besonders belastbare Bauteile setzt du mit dem THT-Verfahren (Through-Hole Technology) ein. Diese Bauteile steckst du durch Löcher in der Leiterplatte. Typische THT-Bauteile sind Transformatoren, große Kondensatoren oder Stecker. Sie bieten hohe mechanische Stabilität und eignen sich für Anwendungen mit starker Belastung, zum Beispiel in der Industrieelektronik.
Das Löten dieser Bauteile erfolgt meist im Wellenlötverfahren. Die Leiterplatte fährt über eine Lötwelle, die die Anschlüsse mit Lot benetzt und so eine stabile Verbindung schafft.
Reinigung und Ausbesserung
Nach dem Löten reinigst du die Baugruppe, um Flussmittelreste und Schmutz zu entfernen. Dafür nutzt du verschiedene Verfahren:
Ultraschallreinigung: Schallwellen lösen Schmutz, besonders bei komplexen Baugruppen.
Lösemittelreinigung: Chemische Lösungsmittel entfernen Rückstände.
Wasserbasierte Reinigung: Mit deionisiertem Wasser und speziellen Reinigern.
Plasmareinigung: Entfernt Oberflächenverunreinigungen.
Spray-in-Air Reinigung: Hochdruck-Sprühen von Reinigungsflüssigkeiten.
Dampfphasenreinigung: Reinigung durch Dampf.
Manuelle Reinigung: Mit Bürsten und Tüchern, vor allem bei kleinen Serien.
Tauchanlagen, Spritzreinigungsanlagen und Closed-loop-Systeme sorgen für effiziente und umweltfreundliche Reinigung. Nach der Reinigung prüfst du die Baugruppe erneut. Fehlerhafte Baugruppen besserst du aus. Die Ausbesserungen dokumentierst du digital und in Echtzeit. Spezielle Systeme erfassen alle Fehler und Reparaturen, sodass du die gesamte Lebensdauer der Baugruppe nachvollziehen kannst.
IC-Programmierung
Viele Baugruppen enthalten programmierbare Chips (ICs). Du kannst sie auf zwei Arten programmieren:
Methode | Zeitpunkt | Vorteile |
|---|---|---|
Vor der Bestückung | Flexibel, unabhängig von der Fertigung, hohe Effizienz | |
In-System-Programming | Nach der Bestückung | Direkt auf der Baugruppe, erfordert Planung im Design |
Für die In-System-Programmierung musst du schon beim Design der Leiterplatte Programmierkontakte einplanen. Die JTAG-Schnittstelle ist dabei sehr wichtig. Sie ermöglicht das Testen und Programmieren der Bauteile direkt auf der Baugruppe. Die Rückverfolgbarkeit stellst du durch Barcodes oder Laserkennzeichnungen sicher. So kannst du jeden Schritt und jedes Bauteil eindeutig zuordnen.
Funktionstest und Alterungstest
Zum Schluss prüfst du, ob die Baugruppe richtig funktioniert. Dafür nutzt du verschiedene Testverfahren:
Funktionstest (FCT): Du testest die fertige Baugruppe mit speziellen Adaptern.
In-Circuit-Test (ICT): Du prüfst, ob alle Bauteile richtig sitzen und funktionieren.
Alterungstest (Burn-In): Du belastest die Baugruppe über viele Stunden bei hoher Temperatur, um frühe Fehler zu finden.
Hochspannungsprüfung: Du prüfst die elektrische Isolierung.
Umgebungsprüfungen: Du testest die Baugruppe bei verschiedenen Temperaturen und Feuchtigkeit.
Diese Tests stellen sicher, dass die Baugruppe zuverlässig arbeitet und lange hält.
💡 Tipp: Automatisierte Steuerungssysteme und genaue Design-Daten sind in jedem Schritt wichtig. Sie sorgen dafür, dass alle Prozesse reibungslos ablaufen und Fehler früh erkannt werden. So erreichst du eine hohe Qualität in der PCBA Fertigung.
Fehlerquellen und Qualitätssicherung
Typische Fehler
In der PCBA Fertigung können dir verschiedene Fehler begegnen. Viele entstehen schon beim Design oder durch kleine Unachtsamkeiten. Häufig verwechselst du die Top- und Bottom-Bestückung, weil EDA-Tools manchmal gespiegelte Daten ausgeben. Auch bei Bauteil-Footprints passieren oft Fehler. Du kannst sie leicht verdrehen oder falsch dimensionieren. Falsche Leiterbahnführungen, wie 90°-Winkel statt 45°, führen schnell zu Kurzschlüssen. Wenn du Abblockkondensatoren falsch platzierst oder vergisst, kann die Baugruppe später nicht stabil arbeiten.
Ein großer Teil der Fehler entsteht durch Flüchtigkeitsfehler im Schaltplan. Offene Verbindungen oder fehlende Bauteile machen etwa 40 % der sporadischen Fehler aus. Diese wirken sich direkt auf die Zuverlässigkeit deiner Baugruppe aus. Du kannst typische Fehlerquellen minimieren, wenn du Netzlisten abgleichst und eng mit dem Hersteller zusammenarbeitest. Automatische Prüfungen und Audits helfen dir, Fehler früh zu erkennen.
Fehlerart | Beschreibung |
|---|---|
Fehler bei Footprints | Falsche oder verdrehte Bauteil-Footprints |
Verwechslung Top-/Bottom-Seite | Bauteile auf der falschen Seite platziert |
Fehler bei Leiterbahnführung | Ungeeignete Winkel, zu enge Abstände |
Fehler bei Abblockkondensatoren | Falsche Platzierung oder fehlende Kondensatoren |
Flüchtigkeitsfehler im Schaltplan | Offene Verbindungen, fehlende Bauteile |
💡 Tipp: Nutze Design Rule Checks (DRC) in deiner Layout-Software. So findest du viele Fehler schon vor der Fertigung.
Qualitätssicherung PCBA Fertigung
Du sicherst die Qualität deiner Baugruppen durch viele Maßnahmen. Internationale Standards wie IPC Class 2 und IPC Class 3 geben dir klare Vorgaben. IPC Class 2 gilt für Baugruppen mit erhöhter Zuverlässigkeit, zum Beispiel in der Industrie. IPC Class 3 brauchst du für besonders kritische Anwendungen, etwa in der Medizintechnik oder Luft- und Raumfahrt. Weitere wichtige Normen sind IPC-2221 für das Design und IPC-A-610 für die Qualitätskriterien.
Wichtige Maßnahmen der Qualitätssicherung:
Du arbeitest oft in Reinräumen, um Staub und Partikel zu vermeiden.
Klimatisierte Sauberräume sorgen für stabile Bedingungen bei Montage und Prüfung.
Du setzt zertifizierte Qualitätsmanagementsysteme wie ISO 9001 ein.
Regelmäßige Schulungen und Audits halten dein Team auf dem neuesten Stand.
Moderne Prüfmethoden wie AOI, Röntgeninspektion und Solder Paste Inspection helfen dir, Fehler früh zu erkennen.
Du dokumentierst alle Prüfungen und stellst die Rückverfolgbarkeit sicher.
Beachte auch den ESD-Schutz, um empfindliche Bauteile vor elektrischer Entladung zu schützen. Die Einhaltung dieser Standards und Maßnahmen sorgt dafür, dass du mit der PCBA Fertigung höchste Qualität erreichst.
Trends und Herausforderungen
Miniaturisierung
Du siehst, dass elektronische Bauteile immer kleiner werden. Diese Miniaturisierung bringt viele Vorteile, aber auch neue Herausforderungen. Die Bauteile sitzen dichter zusammen und sind oft kaum größer als ein Haar. Dadurch musst du bei der Fertigung extrem präzise arbeiten. Maschinen müssen winzige Komponenten exakt platzieren. Schon kleine Fehler führen zu Problemen, weil die Entwicklung von Chips, Gehäusen und Leiterplatten oft getrennt abläuft. Viele Prozesse laufen noch manuell, zum Beispiel beim Übertragen von Daten oder beim Abgleich von Entwürfen. Das erhöht die Fehleranfälligkeit, besonders in der Designphase. Eine integrierte 3D-Co-Design-Umgebung kann helfen, Fehler zu vermeiden und die Zusammenarbeit zu verbessern.
Mit der Miniaturisierung steigen auch die Anforderungen an die Produktionsverfahren. Du brauchst spezialisierte Maschinen und neue Fertigungstechniken. Die Qualitätssicherung wird schwieriger, weil du Fehler schwerer erkennen kannst. Kleinere Bauteile erzeugen mehr Wärme auf kleiner Fläche. Du musst also auch das Wärmemanagement im Blick behalten.
💡 Tipp: Investiere in moderne Software und Technik, um Fehler früh zu erkennen und die Produktion sicher zu steuern.
Automatisierung
In modernen PCBA-Fertigungsanlagen läuft fast alles automatisch. Du profitierst von hochautomatisierten Prozessen, die von der Bestückung bis zur Endkontrolle reichen. Roboter wechseln Greifer selbstständig, Maschinen testen und programmieren die Baugruppen automatisch. Auch die Verpackung und die Laserbeschriftung laufen ohne menschliches Zutun. Das erhöht die Effizienz und senkt die Fehlerquote.
Beschreibung | |
|---|---|
Höhere Präzision | Maschinen arbeiten genauer als Menschen. |
Fehlererkennung | Automatische Tests entdecken Fehler sofort. |
Echtzeit-Daten | Du bekommst sofort Rückmeldung über den Prozess. |
Kostensenkung | Weniger Ausschuss und Materialverbrauch. |
Arbeitssicherheit | Maschinen übernehmen gefährliche Aufgaben. |
Automatisierung sorgt für gleichbleibende Qualität und macht die Produktion flexibler. Du kannst schneller auf neue Anforderungen reagieren und bleibst wettbewerbsfähig.
Nachhaltigkeit
Nachhaltigkeit wird immer wichtiger. Du achtest heute stärker auf umweltfreundliche Materialien und Prozesse. Moderne Anlagen sparen Energie und reduzieren Abfall. Du setzt auf geschlossene Reinigungssysteme, die Wasser und Chemikalien wiederverwenden. Auch die Auswahl der Bauteile spielt eine Rolle: Du bevorzugst Komponenten, die langlebig und recycelbar sind.
🌱 Hinweis: Mit nachhaltigen Lösungen schützt du nicht nur die Umwelt, sondern sparst oft auch Kosten und sicherst die Zukunft deiner Produktion.
Du hast gesehen, wie wichtig jeder Schritt in der PCBA Fertigung ist. Moderne Technik und hohe Qualität sichern dir zuverlässige Baugruppen. Die Zukunft bringt noch mehr Automatisierung und nachhaltige Lösungen.
Präzision und Kontrolle helfen dir, Fehler zu vermeiden.
Neue Technologien machen die Produktion schneller und sicherer.
❓ Tipp: Hast du Fragen zur PCBA Fertigung? Wende dich an Expert:innen. Sie unterstützen dich gerne!
FAQ
Wie lange dauert die PCBA Fertigung?
Du kannst mit einer Durchlaufzeit von wenigen Tagen bis zu mehreren Wochen rechnen. Die genaue Dauer hängt von der Komplexität, der Stückzahl und der Auslastung der Fertigung ab. Einfache Prototypen entstehen oft schneller als große Serien.
Welche Unterlagen brauche ich für die PCBA Fertigung?
Du solltest immer ein vollständiges Satz an Fertigungsdaten bereitstellen. Dazu gehören Gerber-Daten, Stückliste (BOM), Bestückungsplan und Prüfpläne. Diese Informationen helfen der Fertigung, deine Baugruppe korrekt und effizient herzustellen.
Was kostet eine PCBA Fertigung?
Die Kosten hängen von vielen Faktoren ab. Du beeinflusst sie durch die Anzahl der Bauteile, die Komplexität, die Stückzahl und die gewünschten Prüfungen. Einfache Baugruppen kosten weniger als komplexe Designs mit vielen Tests.
Kann ich eigene Bauteile beistellen?
Du kannst eigene Bauteile liefern. Du solltest aber vorher mit dem Fertiger sprechen. Er prüft, ob die Bauteile geeignet sind und ob sie den Qualitätsanforderungen entsprechen. So vermeidest du Verzögerungen im Prozess.
Wie stelle ich sicher, dass meine Baugruppe funktioniert?
Du solltest immer Funktionstests und Sichtprüfungen einplanen. Moderne Fertigungen bieten automatische Tests und dokumentieren die Ergebnisse. So erkennst du Fehler früh und kannst sicher sein, dass deine Baugruppe zuverlässig arbeitet.
