Ты часто встречаешь термин pcba test перевод в технической документации. PCBA — это собранная печатная плата с установленными электронными компонентами. Тестирование PCBA помогает тебе обнаружить ошибки и дефекты на раннем этапе. Ты получаешь уверенность в надежности устройства и его работоспособности. Такой подход экономит время и снижает риск возврата продукции.
Основные Выводы
Тестирование PCBA помогает быстро находить и устранять дефекты, что повышает качество и надежность устройств.
Используй разные методы тестирования: ICT для проверки цепей, FCT для проверки функций, AOI для визуального контроля и X-Ray для скрытых дефектов.
Контролируй каждый этап производства — от нанесения паяльной пасты до пайки и проверки — чтобы избежать брака.
Сохраняй и анализируй результаты тестирования, чтобы улучшать процесс и выпускать более надежную продукцию.

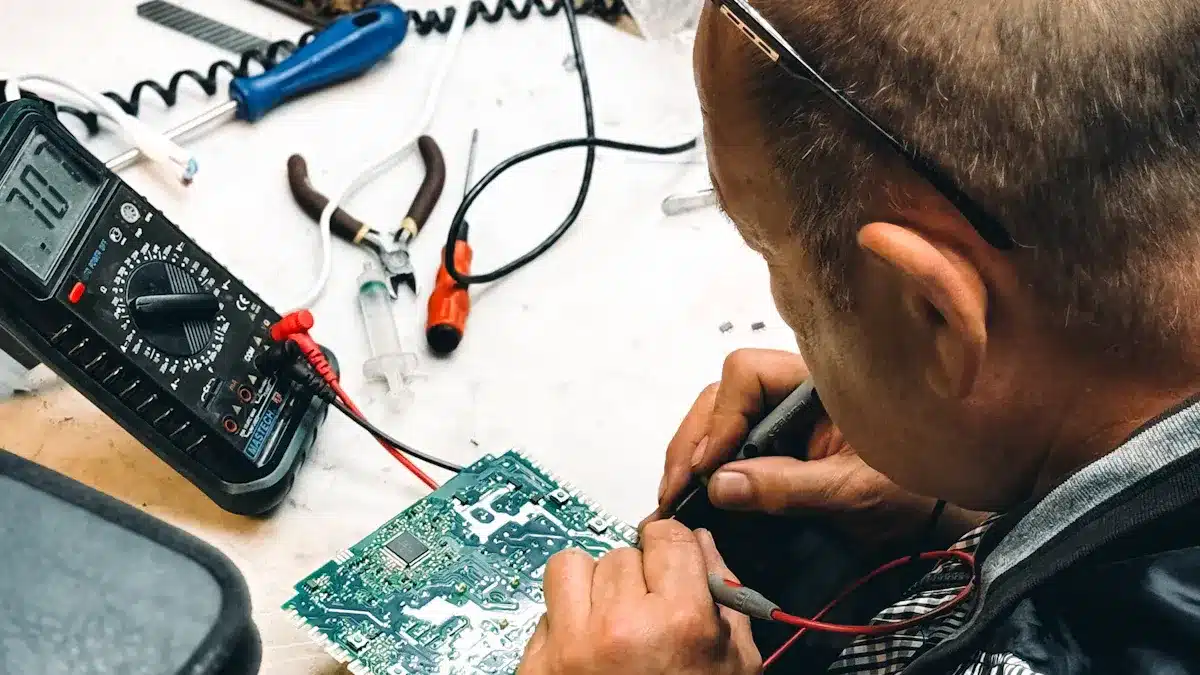

PCBA test перевод
Определение
Когда ты сталкиваешься с термином pcba test перевод, ты должен понимать его значение. На русский язык этот термин переводится как «тестирование собранной печатной платы». Ты используешь этот процесс для проверки качества и функциональности электроники после сборки. Тестирование включает несколько этапов: проверку электрических соединений, функциональное тестирование, визуальную инспекцию и тестирование под нагрузкой.
Регулярное проведение pcba test перевод помогает тебе выявить дефекты на ранних этапах, что снижает процент брака и экономит ресурсы.
Ты можешь встретить разные методы тестирования, такие как ICT (тестирование в цепи), FCT (функциональное тестирование), AOI (автоматическая оптическая инспекция) и X-Ray (рентгеновское тестирование). Каждый из них решает свою задачу и помогает тебе убедиться в качестве сборки.
Назначение
Ты проводишь pcba test перевод после сборки, чтобы убедиться, что все компоненты установлены правильно и работают без сбоев. Этот этап критически важен для предотвращения дефектов и повышения надежности конечного продукта.
Тестирование после сборки позволяет тебе обнаружить такие проблемы, как короткие замыкания, плохая пайка, загрязнения или скрытые дефекты внутри компонентов. Вот основные методы анализа, которые ты используешь:
Метод анализа | Что ты можешь выявить |
|---|---|
Оптический осмотр | Коррозия, дефекты пайки, короткие замыкания, загрязнения, повреждения слоя |
Анализ микросечения | Проблемы структуры платы, ламинирования, переходных отверстий |
Тестирование на загрязнения | Остатки флюса и других веществ, влияющих на надежность |
Исследование СЭМ/ЭДС | Химический состав дефектов, анализ поверхности |
Рентгеновское исследование | Скрытые дефекты в BGA и сложных компонентах |
Ты используешь pcba test перевод для повышения доверия клиентов и улучшения репутации компании.
Внедрение многоуровневого контроля, например AOI и 3D SPI, увеличивает скорость обнаружения дефектов пайки на 40%.
Применение автоматической оптической инспекции и рентгеновского контроля помогает тебе выявлять дефекты монтажа и пайки, которые невозможно заметить визуально.
Использование программ для анализа статистики дефектов, таких как YIELD ADVISER, позволяет тебе быстро принимать решения по корректировке процесса и оптимизировать загрузку оборудования.
Ты также контролируешь окружающую среду — температуру и влажность — чтобы поддерживать стабильность паяльной пасты и качество монтажа. Такой системный подход помогает тебе выпускать продукцию, соответствующую стандартам качества, и предотвращать выпуск дефектных изделий.
Виды тестирования
ICT
Внутрисхемное тестирование (ICT) — это один из самых популярных методов проверки собранных плат. Ты используешь ICT для быстрой и точной диагностики электрических цепей. Метод основан на применении специальных щупов, которые касаются контрольных точек платы. ICT помогает тебе выявить такие проблемы, как короткие замыкания, обрывы, ошибки установки компонентов, а также измерить сопротивление и емкость.
ICT особенно эффективен при массовом производстве. Ты можешь обнаружить более 90% дефектов на ранней стадии. Siemens разработал метод узловых импедансов, который позволяет тестировать целые цепи, а не только отдельные элементы. IC-Open использует емкостные датчики для поиска дефектов пайки и соединений, даже если они скрыты внутри микросхем.
Преимущества ICT:
Высокая точность и скорость проверки.
Возможность автоматизации процесса.
Эффективность для больших партий.
FCT
Функциональное тестирование (FCT) позволяет тебе проверить, как работает вся плата в сборе. Ты подключаешь плату к специальному оборудованию, имитируешь реальные условия работы и наблюдаешь за реакцией устройства. FCT помогает убедиться, что все функции платы работают правильно.
Преимущества FCT:
Проверка работы устройства в реальных условиях.
Выявление сложных дефектов, которые не видны при других тестах.
Гибкость настройки под разные типы продукции.
AOI
Автоматическая оптическая инспекция (AOI) — это метод, при котором ты используешь камеры и алгоритмы машинного зрения для поиска дефектов на поверхности платы. AOI быстро анализирует сотни плат в час и находит мельчайшие ошибки, которые сложно заметить глазами.
AOI выявляет трещины, замыкания, дефекты пайки, царапины и загрязнения.
Система автоматически документирует найденные дефекты и интегрируется с другими видами контроля.
Ты получаешь высокую точность проверки, сокращаешь время на осмотр и минимизируешь человеческий фактор. AOI легко настраивается под разные платы и компоненты, что делает этот метод универсальным.
X-Ray
Рентгеновское тестирование (X-Ray) помогает тебе увидеть скрытые дефекты внутри платы и под корпусами компонентов, например BGA или QFN. Ты используешь X-Ray для поиска пустот, трещин, нарушений пайки и других проблем, которые невозможно обнаружить визуально.
Inline X-Ray подходит для 100% контроля на производстве.
Offline X-Ray используют для выборочной проверки и анализа процесса.
Рентген обязателен для сложных корпусов: BGA, LGA, QFN, PQFN, SON и других.
Современные рентгеновские системы позволяют получать послойные изображения, выявлять мельчайшие дефекты и интегрироваться с другими системами контроля. Ты экономишь время на проверку и повышаешь качество продукции.
Сравнительная таблица методов:
Метод | Что проверяет | Преимущества |
|---|---|---|
ICT | Электрические цепи | Точность, скорость, автоматизация |
FCT | Функции устройства | Реальные условия, гибкость |
AOI | Поверхность платы | Скорость, точность, автоматизация |
X-Ray | Внутренние дефекты | Глубокий анализ, универсальность |

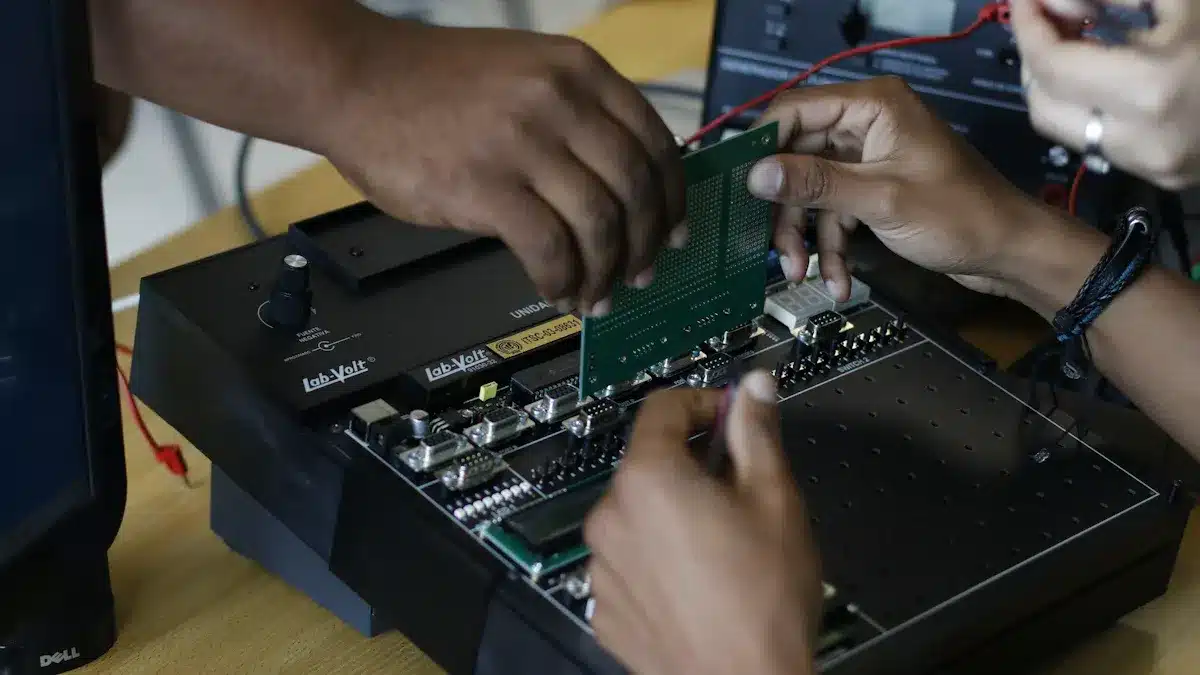

Процесс тестирования
Этапы
Ты начинаешь процесс тестирования с нанесения паяльной пасты на печатную плату. Этот этап очень важен для будущего качества сборки. Если ты нанесёшь слишком мало или слишком много пасты, появятся дефекты пайки. Ты должен следить за такими параметрами, как материал и износ ракеля, угол наклона, усилие прижима и скорость перемещения. Также важно контролировать высоту и скорость отделения трафарета от пасты.
Тщательный контроль нанесения паяльной пасты помогает тебе избежать большинства дефектов на ранней стадии. Многие производители используют специальные системы, например MS-11, чтобы отслеживать качество этого этапа.
После нанесения пасты ты размещаешь электронные компоненты на плату. Автоматические машины делают это быстро и точно. Ты должен следить за правильной установкой каждого элемента. Даже небольшое смещение может привести к браку.
Далее ты проводишь пайку компонентов. Обычно используют печь оплавления. После пайки ты переходишь к проверке. Здесь ты используешь разные методы: визуальный осмотр, автоматическую оптическую инспекцию, электрические тесты.
На каждом этапе важно проводить технологический аудит и использовать системы контроля.
Ты можешь анализировать показатели процесса, как водитель смотрит на спидометр, чтобы вовремя заметить отклонения.
Инструменты
Для тестирования PCBA ты применяешь разные инструменты. Один из главных — Test Jig. Это специальное приспособление, которое помогает быстро подключить плату к оборудованию для проверки. Test Jig позволяет тебе проводить электрические и функциональные тесты без риска повредить плату.
Ты также используешь камеры для автоматической оптической инспекции, рентгеновские аппараты для поиска скрытых дефектов, а иногда — микроскопы для детального анализа пайки.
Использование современных систем контроля и инструментов на каждом этапе помогает тебе выпускать качественную продукцию без лишних затрат на ремонт и доработку.
Ты управляешь процессом тестирования, чтобы каждый этап был под контролем. Такой подход снижает количество брака и повышает надёжность твоих изделий.
Значение тестирования
Качество
Ты всегда стремишься к тому, чтобы твоя продукция была безупречной. Тестирование PCBA помогает тебе выявлять дефекты на ранних этапах и предотвращать выпуск бракованных изделий. Когда ты проводишь систематическую проверку, ты получаешь точные данные о качестве каждой платы.
В ходе тестирования 1020 печатных плат «Черника» было выявлено и отбраковано 77 плат, что составляет 7,55% брака.
Из 77 бракованных плат 44 имели проблемы с питанием, связанные с конкретными партиями источников питания.
Обнаружено 33 других дефекта, включая короткие замыкания и плохую пайку.
Результаты тестирования каждого изделия сохраняются в базе данных, что позволяет точно выявлять причины сбоев и устранять дефекты.
Использование методов функционального тестирования, таких как матричное тестирование и «летающие щупы», повышает эффективность контроля качества и снижает процент брака.
Ты видишь, что регулярное тестирование позволяет тебе не только обнаруживать дефекты, но и анализировать их причины. Это помогает тебе быстро реагировать на проблемы и улучшать производственный процесс. Ты экономишь ресурсы и повышаешь доверие клиентов к своей продукции.
Надежность
Ты хочешь, чтобы твои устройства работали долго и без сбоев. Для этого ты применяешь стресс-тесты и испытания на долговечность. Такие тесты имитируют экстремальные условия эксплуатации: перепады температуры, вибрации, высокую влажность и другие нагрузки. Ты проверяешь, как плата ведет себя при длительной работе и под нагрузкой.
Источник подтверждает, что прототипирование и функциональное тестирование, включая стресс-тесты, позволяют выявлять недостатки на ранних этапах разработки. Ты получаешь уверенность, что твой продукт будет работать надежно в любых условиях. Стресс-тесты помогают тебе обнаружить слабые места, которые могут проявиться только при длительной эксплуатации.
Ты проводишь испытания на долговечность, чтобы убедиться, что пайка не трескается, а компоненты не выходят из строя со временем.
Ты анализируешь результаты тестов и вносишь изменения в конструкцию или технологию, если находишь уязвимости.
Ты используешь автоматические системы для сбора статистики по отказам, чтобы постоянно повышать надежность своих изделий.
Надежность — это твой главный аргумент перед заказчиком. Ты доказываешь, что твоя продукция выдержит любые испытания и прослужит долго. Благодаря тщательному тестированию ты минимизируешь риск возвратов и гарантийных случаев.
Ты всегда должен помнить: pcba test перевод — это твой главный инструмент для контроля качества и безопасности электроники.
Всегда уделяй внимание этапу тестирования, чтобы избежать дефектов и снизить риски.
Подбирай методы тестирования с учетом особенностей продукции.
Такой подход помогает тебе выпускать надежные устройства и укреплять доверие клиентов.
FAQ
Что такое PCBA и зачем его тестировать?
PCBA — это печатная плата с установленными компонентами. Ты тестируешь её, чтобы убедиться, что все детали работают правильно. Такой подход помогает тебе избежать брака и повысить качество продукции.
Какие ошибки чаще всего встречаются при тестировании?
Ты можешь встретить короткие замыкания, плохую пайку, неправильную установку компонентов. Иногда появляются скрытые дефекты, которые видны только на рентгене.
Совет: Используй автоматическую оптическую инспекцию для быстрого поиска ошибок.
Какой тест выбрать для своей платы?
Ты выбираешь тест в зависимости от сложности платы. Для простых схем подойдёт ICT. Для сложных устройств лучше использовать FCT и X-Ray. AOI помогает быстро проверить внешний вид.
Можно ли полностью автоматизировать тестирование?
Ты можешь автоматизировать большую часть тестов. AOI, ICT и X-Ray работают без участия человека. Однако иногда нужен ручной контроль для сложных случаев.
Как хранить результаты тестирования?
Ты сохраняешь данные в специальной базе. Это помогает тебе отслеживать качество и находить причины брака. Используй таблицы или программы для анализа статистики.
Этап | Где хранить данные |
|---|---|
AOI | Внутренняя база AOI |
ICT/FCT | Программное обеспечение |
Ручная проверка | Электронные таблицы |
