Промышленная pcba помогает компаниям создавать сложные электронные устройства с высокой точностью и стабильным качеством. Производители отмечают, что автоматизация, строгий контроль качества и оптимизация компонентов позволяют снизить количество дефектов и повысить надежность продукции. Однако внедрение таких решений требует значительных затрат и грамотного управления цепочкой поставок. Эксперты выделяют основные вызовы и решения:
Описание проблемы | Применяемые решения | |
|---|---|---|
Управление цепочкой поставок в больших масштабах | Необходимость закупки миллионов подлинных компонентов, управление сроками поставки, снижение рисков дефицита и контрафакта | Стратегические партнерства с дистрибьюторами, система MRP для контроля запасов, строгий входной контроль качества (IQC) |
Обеспечение стабильного качества на больших объемах | Гарантия одинакового качества и производительности каждой платы | Автоматизация SMT-линий, 3D-инспекция паяльной пасты (SPI), 3D-автоматическая оптическая инспекция (AOI), статистическое управление процессами (SPC) |
Оптимизация затрат без ущерба качеству | Снижение себестоимости единицы продукции при сохранении высокого качества | Совместная работа инженеров на этапе DFM/DFA, стратегическая панелизация, оптовые закупки, оптимизированная логистика |
Высокопроизводительное тестирование и обеспечение качества | Невозможность ручного тестирования тысяч плат, необходимость быстрой и надежной проверки | Проектирование для тестирования (DFT), индивидуальные решения для тестирования, внутрисхемные тестеры (ICT), автоматизированные функциональные тестеры (FCT) |
Основные Выводы
Промышленная PCBA обеспечивает высокое качество и надёжность электронных устройств благодаря строгому контролю и современным технологиям.
Автоматизация и системы AOI ускоряют производство и уменьшают количество ошибок, что важно для массового выпуска плат.
Выбор технологии монтажа (SMT, THT или смешанный) зависит от объёма производства, сложности изделия и требований к ремонту.
Внедрение промышленной PCBA требует значительных инвестиций и квалифицированного персонала, но эти вложения окупаются при больших объёмах.
Оптимизация процессов и контроль качества помогают снизить затраты, повысить производительность и сделать продукцию конкурентоспособной.
Определение и роль PCBA
Что такое PCBA

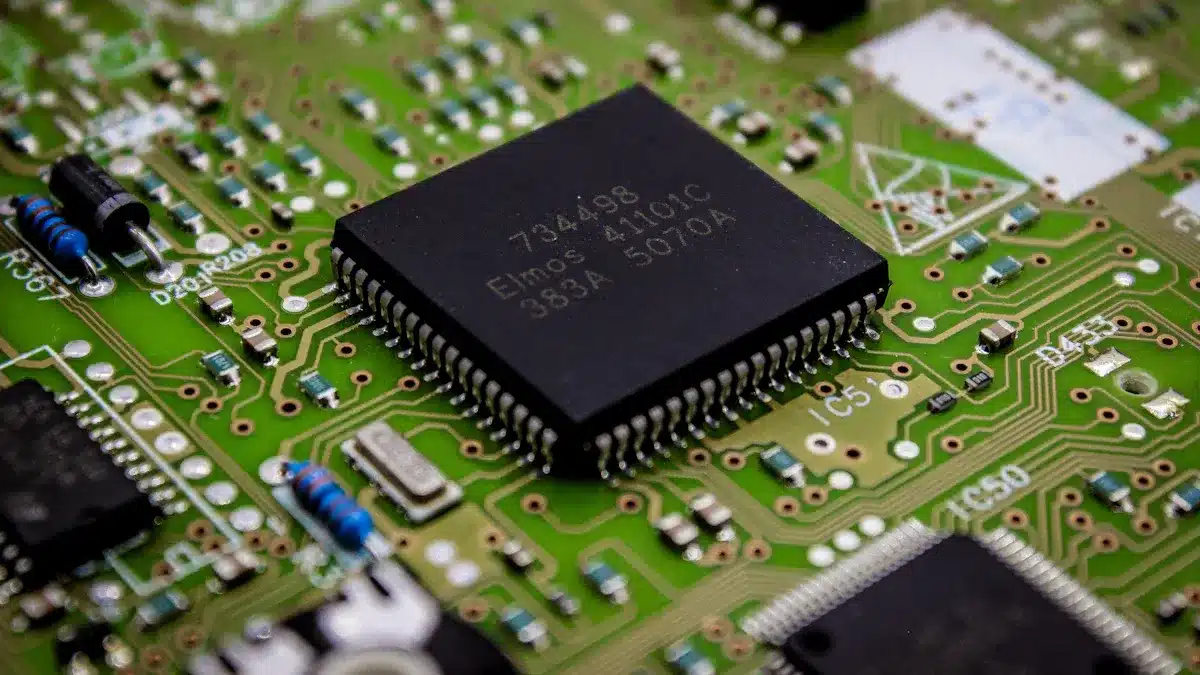

PCBA — это собранная печатная плата с установленными электронными компонентами. В промышленном производстве этот термин обозначает не только саму плату, но и весь процесс сборки, включающий проектирование, монтаж, тестирование и контроль качества. Компании, такие как Tecoo Electronics, предлагают полный цикл услуг: от разработки до управления готовой продукцией. Промышленная pcba применяется в сложных устройствах, например, в сервоконтроллерах или зарядных станциях. Для таких изделий используют только высококачественные компоненты и современные технологии. Это позволяет достичь высокой точности и надежности работы оборудования.
PCBA включает несколько этапов: производство самой платы, закупку и проверку компонентов, автоматизированный монтаж (SMT), программирование, тестирование и старение. На каждом этапе специалисты проводят контроль качества, чтобы обеспечить надежность конечного продукта.
Значение для промышленности
Промышленная pcba играет ключевую роль в современных производственных процессах. Она служит основой для большинства электронных устройств, от бытовой техники до сложных промышленных систем. Надежная сборка плат обеспечивает стабильную работу оборудования и снижает риск отказов.
Описание | |
|---|---|
Печать припоя | Нанесение припойного материала на плату согласно расположению компонентов |
Размещение компонентов | Автоматическое точное размещение электронных компонентов на плате |
Оплавление | Плавление припоя для формирования прочных электрических соединений |
Проверка и тестирование | Контроль качества собранных плат перед упаковкой и отправкой |
Современные тенденции в области PCBA включают миниатюризацию, высокую плотность монтажа, внедрение автоматизации и искусственного интеллекта. Производители используют бессвинцовую пайку и экологичные материалы, чтобы снизить вред для окружающей среды. Благодаря этим технологиям устройства становятся компактнее, быстрее и надежнее.
Преимущества промышленной PCBA
Надежность и качество
Промышленная pcba отличается высокой надежностью. Производители проводят испытания на старение, которые моделируют работу платы более 100 000 часов. Эти тесты включают термические циклы, механические и электрические нагрузки. Такой подход помогает выявить даже скрытые дефекты и оценить устойчивость к старению.
Для контроля качества применяют автоматическую оптическую инспекцию (AOI) с угловыми камерами и рентгеновский контроль. Это позволяет обнаружить дефекты даже при высокой плотности монтажа и использовании бессвинцовой пайки.
Промышленная pcba соответствует международным стандартам ISO 9001 и IPC-A-610. На каждом этапе производства проводят промежуточный контроль, что снижает количество брака.
Строгие стандарты и современные методы контроля делают промышленную pcba особенно надежной для массового производства и индивидуальных заказов.
Основные методы повышения надежности:
Испытания на старение и термические циклы
AOI и рентгеновский контроль
Промежуточный контроль качества после каждого этапа
Использование стандартов ISO и IPC
Масштабируемость и производительность
Масштабируемость промышленной pcba позволяет быстро увеличивать объемы производства без потери качества. Компании оптимизируют дизайн плат, чтобы уменьшить количество этапов сборки. Это снижает время и стоимость изготовления.
Правильное размещение компонентов и тестовых точек на плате помогает ускорить тестирование и повысить производительность.
Сокращение времени производства и затрат позволяет эффективнее использовать оборудование и ресурсы.
Описание | |
|---|---|
Передовые технологии производства | Современное оборудование и процессы обеспечивают высокую точность и эффективность. |
Строгий контроль качества | Система управления качеством снижает количество дефектов. |
Эффективная командная работа | Координация специалистов ускоряет выполнение проектов. |
Инновационные способности | Использование CAD/CAM и новых материалов повышает производительность. |
Индивидуальный подход | Гибкое производство под требования клиента. |
Интеграция MES-системы и тестирования | Автоматизация и контроль на всех этапах. |
Автоматизация и AOI
Автоматизация стала ключевым преимуществом промышленной pcba. SMT и SMD процессы выполняются на автоматических линиях, что снижает количество ошибок и повышает скорость сборки.
AOI применяется для контроля качества на каждом этапе. Системы AOI с угловыми камерами выявляют дефекты, которые невозможно заметить визуально.
Искусственный интеллект и машинное обучение помогают анализировать данные о дефектах и оптимизировать производственный процесс.
Использование автоматизации и AOI особенно важно при массовом производстве и индивидуальных заказах, где требуется стабильное качество.
Преимущества автоматизации и AOI:
Повышение точности и скорости контроля
Снижение человеческого фактора
Быстрое выявление и устранение дефектов
Соответствие международным стандартам качества
Экономия времени и ресурсов
Промышленная pcba помогает экономить время и ресурсы на всех этапах производства. SMT-технология позволяет размещать компоненты с обеих сторон платы, что ускоряет сборку.
Компактные SMD-компоненты уменьшают размер и вес изделия. Панелизация дает возможность одновременно обрабатывать несколько плат, что сокращает время наладки оборудования и уменьшает потери материалов.
Описание и влияние на производство | |
|---|---|
Повышение эффективности производства | Панелизация сокращает время и ручные операции. |
Экономия материальных затрат | Объединение плат в панели уменьшает отходы. |
Удобство последующей обработки | Пакетная обработка и тестирование экономят время. |
Повышение структурной стабильности | Панелизация предотвращает деформацию плат. |
Улучшение эстетики и качества | Обработка кромок снижает количество дефектов. |
Компании используют DFM и DFA анализ, чтобы выявлять ошибки на этапе проектирования. Это сокращает время производства и снижает затраты.
Преимущества промышленной pcba особенно заметны при массовом выпуске продукции и выполнении индивидуальных заказов, где важны скорость, качество и экономия ресурсов.
Недостатки промышленной PCBA
Стоимость внедрения
Внедрение промышленной pcba требует значительных инвестиций. Компании закупают современное оборудование для автоматизации, что увеличивает первоначальные расходы. Особенно высоки затраты на SMT-линии, которые обеспечивают высокий уровень автоматизации и производительность. Однако такие вложения окупаются только при крупносерийном производстве. Для малых серий DIP и THT технологии остаются более доступными, но они менее эффективны.
Технология | Первоначальные инвестиции | Уровень автоматизации | Эффективность при крупносерийном производстве | Влияние на себестоимость |
|---|---|---|---|---|
SMT | Высокие | Высокий | Высокая | Снижает себестоимость при больших объемах |
DIP | Низкие | Низкий | Низкая | Выше себестоимость, подходит для малых серий |
THT | Низкие | Низкий | Низкая | Аналогично DIP, менее автоматизировано |
Высокая стоимость автоматизации становится главным барьером для небольших предприятий.

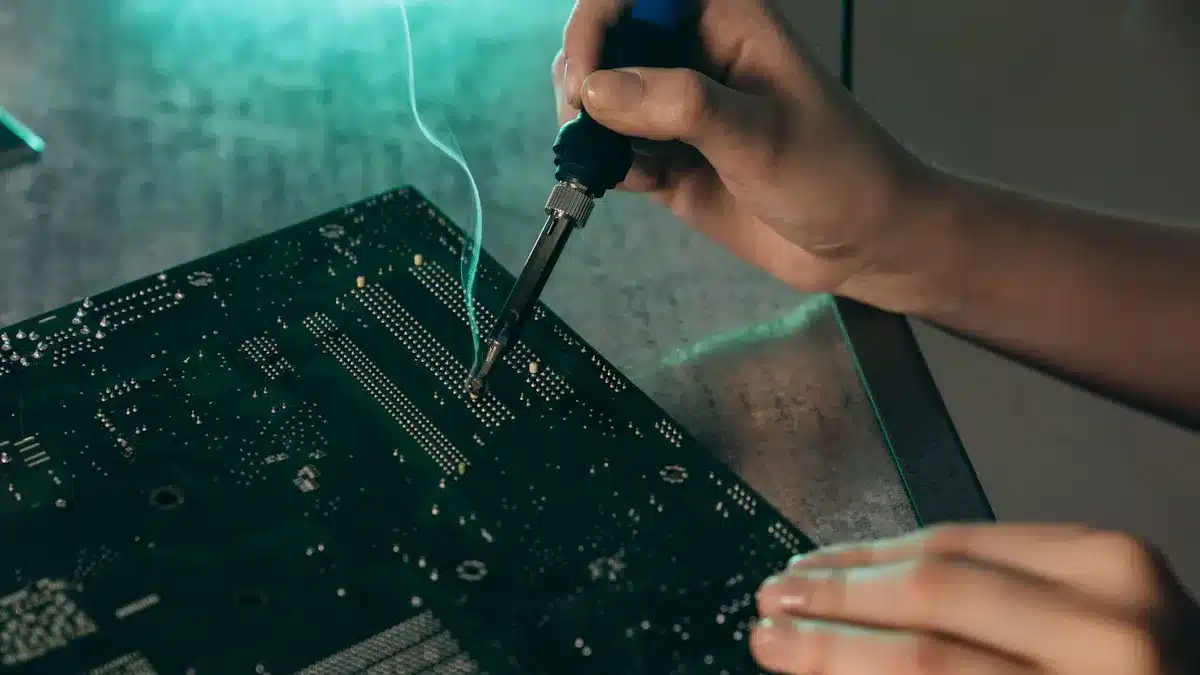

Сложность ремонта
Современные платы часто используют SMT-монтаж и компоненты высокой плотности. Это усложняет ремонт и увеличивает эксплуатационные расходы.
Компоновка платы и размеры пайки требуют точного оборудования и высокой квалификации.
Каждый ремонт требует аккуратности, чтобы не повредить плату.
Некоторые компоненты, например BGA, требуют рентгеновского контроля и специальных систем для устранения дефектов.
В условиях высокой влажности или тепловых нагрузок специалисты проводят дополнительные процедуры, такие как сушка компонентов.
Все эти факторы увеличивают время ремонта и стоимость обслуживания.
Ремонт гибких и нестандартных плат также вызывает трудности из-за особенностей конструкции и необходимости конформного покрытия.
Зависимость от поставщиков
Производство промышленной pcba зависит от стабильных поставок компонентов.
Доступность и сроки поставки компонентов напрямую влияют на сроки выпуска продукции.
Возможность замены компонентов и поддержка производителей помогают избежать сбоев и перепроектирования.
Компании учитывают жизненный цикл компонентов, чтобы снизить риски устаревания.
Крупные производители предоставляют инструменты для разработки, что ускоряет внедрение новых решений.
Внимание к ценам и доступности компонентов помогает избежать задержек.
Задержки поставок или отсутствие поддержки могут привести к остановке производства.
Требования к персоналу
Работа с промышленной pcba требует высокой квалификации сотрудников.
Руководители должны иметь опыт в микроэлектронике и знать стандарты ESD-защиты.
Специалисты разбираются в SMT-процессах и управляют проектами.
Персонал владеет инструментами контроля качества и знает международные стандарты, такие как ISO 9001 и IPC-A-610.
Лидерские качества и знание английского языка помогают работать с зарубежными партнерами.
Обучение персонала становится частью системы управления качеством. Оно помогает формировать стабильный производственный процесс и поддерживать высокий уровень качества продукции.
Технологии монтажа PCBA
SMT
SMT (Surface Mount Technology) — это технология поверхностного монтажа. Компоненты устанавливаются прямо на поверхность печатной платы. Отверстия для выводов не нужны. Монтаж происходит на контактные площадки с паяльной пастой. Пайка выполняется в специальных печах.
SMT позволяет автоматизировать процесс и уменьшить размеры плат. Производители используют SMT для массового выпуска, потому что технология ускоряет сборку и снижает количество ошибок.
Однако SMT требует дорогого оборудования и высокой квалификации сотрудников. Платы с SMT сложнее ремонтировать. Компоненты расположены очень близко друг к другу, что увеличивает риск повреждения при ремонте.
THT
THT (Through Hole Technology) — это технология сквозного монтажа. Компоненты имеют длинные выводы, которые проходят через отверстия в плате. Пайка выполняется с обратной стороны платы.
THT обеспечивает прочное механическое соединение. Технология подходит для крупных деталей и плат, которые должны выдерживать большие нагрузки.
Производители выбирают THT для небольших партий, прототипов и ремонта. Монтаж выполняется вручную или полуавтоматически.
THT требует сверления отверстий, что увеличивает время и стоимость производства. Платы получаются более массивными.
Смешанные подходы
Многие современные изделия используют смешанный монтаж. Производители комбинируют SMT и THT, чтобы получить преимущества обеих технологий.
SMT применяют для мелких и массовых компонентов, а THT — для крупных деталей и разъемов. Такой подход повышает надежность и снижает себестоимость.
Гибкие и нестандартные платы требуют особого подхода. Для них используют специальные материалы и методы монтажа. Выбор технологии влияет на размеры, вес и ремонтопригодность изделия.
Критерий | SMT | THT |
|---|---|---|
Преимущества | Высокая скорость, автоматизация, компактность, двусторонний монтаж | Прочность соединений, подходит для крупных компонентов, удобен для ремонта |
Недостатки | Дорогое оборудование, сложный ремонт, требования к квалификации | Большие размеры, необходимость сверления, медленный монтаж |
Применение | Массовое производство, миниатюрные устройства | Прототипы, ремонт, крупные детали |
Особенности | Автоматизация, высокая плотность монтажа | Ручной или полуавтоматический монтаж |
Рекомендации по выбору PCBA
Критерии выбора
Выбор подходящей PCBA для производства зависит от ряда важных критериев. Каждый из них влияет на качество, стоимость и надежность конечного изделия. Таблица ниже помогает понять, на что обращают внимание инженеры и производственные менеджеры:
Критерий | Описание и значение |
|---|---|
Объем производства | Большие партии требуют автоматизации и контроля, а малые — гибкости и ручной проверки. |
Сложность конструкции | Многослойные платы нуждаются в продвинутых методах инспекции, таких как рентген и AOI. |
Финансовые соображения | Важно найти баланс между затратами на оборудование и эффективностью производства. |
Нормативные требования | Стандарты отрасли определяют методы контроля и уровень качества. |
Классификация по IPC | Класс изделия (1, 2, 3) определяет требования к материалам и контролю. |
Контроль качества | Проверка материалов и процессов должна соответствовать стандартам и ожиданиям заказчика. |
Оптимизация процесса | Выбор методов контроля влияет на качество и затраты. |
Качество PCBA начинается с проверки материалов и технологических возможностей производства. Сертификация и статистическая проверка образцов подтверждают соответствие стандартам.
Оценка задач и объема
Оценка задач и объема производства помогает выбрать оптимальный тип PCBA. Этот процесс включает несколько шагов:
Определяют, нужна ли односторонняя или двусторонняя сборка. Односторонняя дешевле.
Анализируют размещение и тип компонентов. Это влияет на затраты.
Рассматривают возможность использования более простых или альтернативных материалов для снижения стоимости.
Учитывают требования к размерам отверстий и типу покрытия.
Сравнивают все параметры, чтобы минимизировать затраты и повысить эффективность.
Такой подход позволяет подобрать решение, которое отвечает задачам производства и помогает избежать лишних расходов.
Оптимизация затрат и рисков
Компании используют разные методы для снижения затрат и уменьшения рисков при внедрении PCBA. Пайка в среде азота предотвращает окисление и повышает надежность изделий. Автоматизация процессов, например, селективная пайка, сокращает время и снижает влияние человеческого фактора.
Многофункциональное оборудование уменьшает количество дефектов.
Автоматизация сокращает временные затраты и повышает точность.
Строгий контроль качества на каждом этапе обеспечивает стабильность.
Закупка сертифицированных компонентов снижает риск брака.
Обучение персонала повышает качество сборки.
Оптимизация логистики ускоряет доставку и снижает издержки.
Использование современных технологий и автоматизации помогает компаниям оставаться конкурентоспособными и выпускать надежную продукцию.
Выбор технологии монтажа зависит от задач, объема и особенностей производства. Современные решения, такие как использование полевых транзисторов и точных датчиков, повышают эффективность и надежность устройств. Эксперты советуют:
Учитывать условия эксплуатации и качество материалов.
Технология | Преимущества | Применение |
|---|---|---|
SMT | Миниатюризация, надежность | Бытовая электроника, массовое производство |
THT | Прочность | Прототипы, изделия с высокими нагрузками |
Смешанный | Гибкость | Специальные проекты |
Автоматизация и интеллектуальные методы сборки помогают создавать конкурентоспособные продукты.
FAQ
Какие стандарты качества применяют при производстве промышленной PCBA?
Производители используют стандарты ISO 9001 и IPC-A-610. Эти стандарты помогают контролировать качество на каждом этапе. Они обеспечивают стабильность и надежность продукции.
Почему автоматизация важна для PCBA?
Автоматизация снижает количество ошибок. Она ускоряет процесс сборки. Системы автоматического контроля, такие как AOI, быстро выявляют дефекты. Это повышает качество и уменьшает затраты.
Можно ли использовать гибкие платы в промышленной PCBA?
Гибкие платы применяют для компактных и сложных устройств. Они позволяют создавать уникальные формы. Однако такие платы требуют специальных материалов и оборудования.
Как выбрать подходящую технологию монтажа?
Инженеры оценивают задачи, объем производства и требования к надежности. SMT подходит для массового выпуска. THT выбирают для прототипов и крупных компонентов. Смешанный подход используют для сложных проектов.
