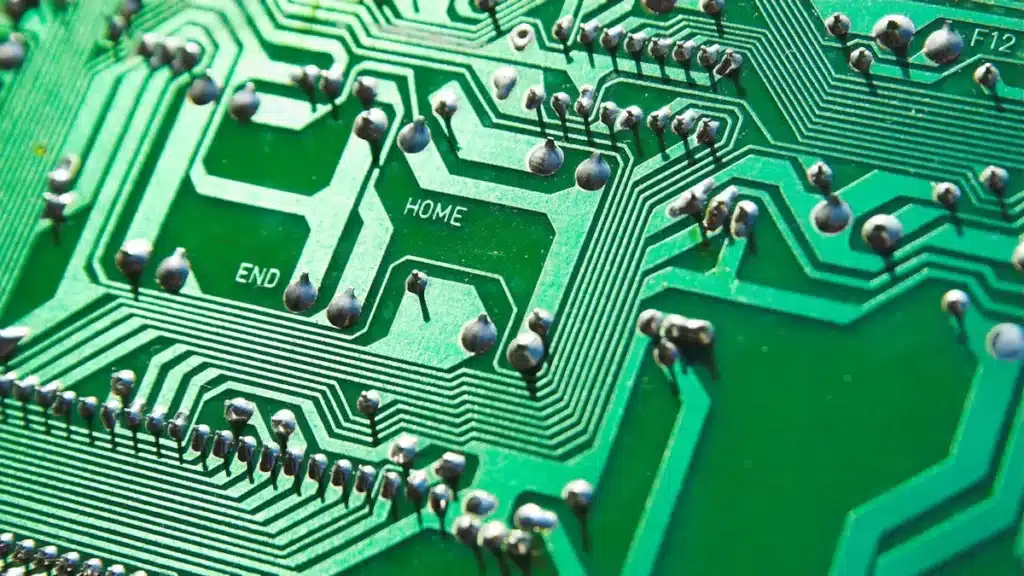

Промышленные печатные платы бывают разных типов. Каждый из них обладает своими особенностями и занимает определённую долю на рынке.
Описание | Доля на рынке | |
|---|---|---|
Односторонние | Один слой, массовое решение | Самые популярные |
Двусторонние | Два слоя, для более сложных схем | Самые популярные |
Многослойные | Несколько слоев, применяются в серверах | Используются в серверах |
Жесткие | Наиболее распространённый тип | |
Гибкие | Гибкая подложка, высокая стоимость | Ограниченное применение |
Гибко-жесткие | Комбинация гибких и жёстких частей | Специализированное |
Выбор типа платы влияет на надежность и долговечность оборудования. Жесткость, материалы и конструкция платы определяют устойчивость к вибрациям, тепловым нагрузкам и другим эксплуатационным факторам.
Основные Выводы
Промышленные печатные платы бывают разных типов: односторонние, двусторонние, многослойные, жесткие, гибкие и гибко-жесткие. Каждый тип подходит для своих задач и условий.
Выбор платы зависит от требований к надежности, тепловому отводу, механической прочности и условиям эксплуатации, включая температуру и вибрации.
Многослойные и платы с металлическим или керамическим основанием обеспечивают лучшее теплоотведение и устойчивость к помехам, что важно для сложных и мощных устройств.
Гибкие и гибко-жесткие платы позволяют создавать компактные и легкие конструкции, но требуют аккуратного проектирования и монтажа.
Стандарты качества и классы IPC помогают выбрать подходящую плату для конкретных задач, снижая риски и повышая срок службы оборудования.

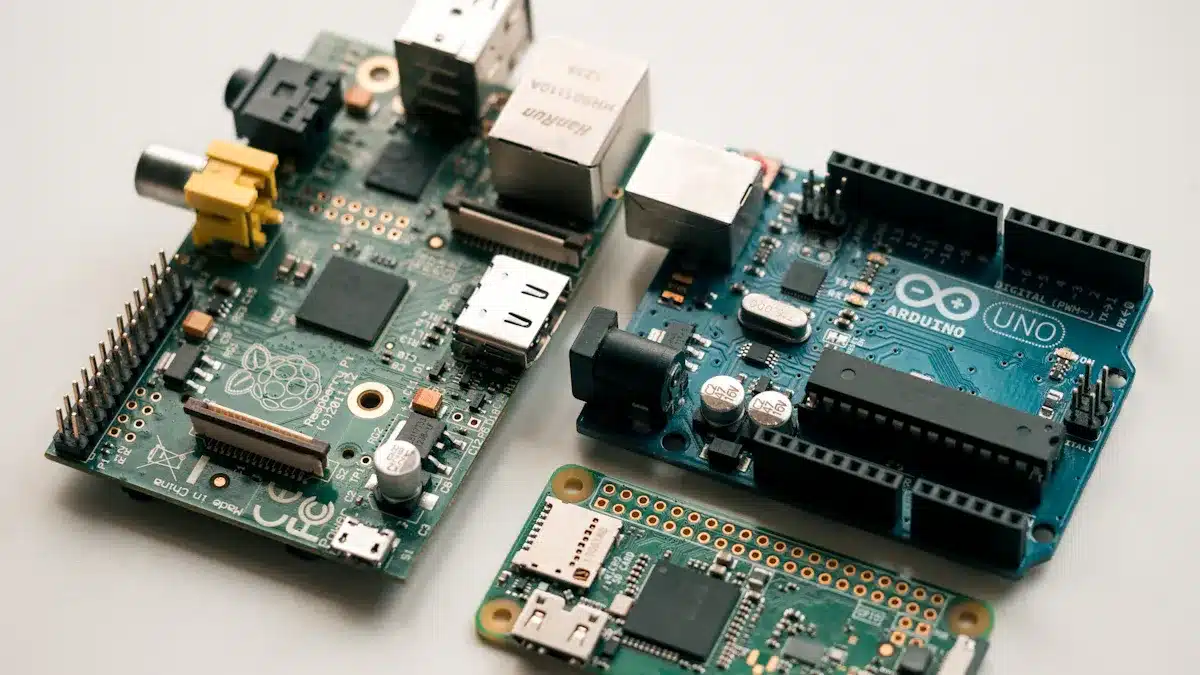

Виды промышленных печатных плат
Современные промышленные печатные платы включают несколько основных типов. Каждый из них отличается по конструкции, количеству слоев и материалам. Эти различия влияют на область применения и технические характеристики.
Односторонние платы
Односторонние платы имеют только один токопроводящий слой. Производители используют их для простых схем, где не требуется высокая плотность монтажа. Такой тип отличается простотой изготовления и низкой стоимостью.
Двусторонние платы
Двусторонние платы содержат два токопроводящих слоя, расположенных по обе стороны диэлектрической основы. Это позволяет размещать больше компонентов и создавать более сложные схемы. Для соединения слоев применяют металлизированные отверстия.
Многослойные платы
Многослойные платы состоят из нескольких токопроводящих слоев, разделённых диэлектриком. Они обеспечивают высокую плотность монтажа и подходят для сложных электронных устройств. Внутренние соединения выполняются с помощью специальных переходных отверстий.
В 2024 году многослойные платы заняли более 41% рынка, что отражает тенденцию к усложнению и миниатюризации конструкций.
Жесткие платы
Жесткие платы имеют прочную основу, которая сохраняет форму и обеспечивает устойчивость к механическим воздействиям. Этот тип широко распространён в промышленности благодаря высокой надёжности.
Гибкие платы
Гибкие платы используют эластичную подложку. Они легко изгибаются и подходят для устройств с ограниченным пространством или подвижными частями. Гибкие платы позволяют создавать компактные и лёгкие конструкции.
Жестко-гибкие платы
Жестко-гибкие платы сочетают в себе участки с жёсткой и гибкой основой. Такая конструкция обеспечивает как прочность, так и возможность изгиба. Их применяют в сложных электронных системах, где требуется компактность и надёжность.
Алюминиевые платы
Алюминиевые платы используют металлическую основу для эффективного отвода тепла. Этот тип подходит для мощных светодиодов и других компонентов, выделяющих много тепла.
Полиимидные платы
Полиимидные платы изготавливают из термостойких материалов. Они сохраняют свойства при высоких температурах и подходят для работы в экстремальных условиях.
Тип платы | Особенности конструкции | |
|---|---|---|
Односторонняя | 1 | Минимальная сложность |
Двусторонняя | 2 | Повышенная плотность монтажа |
Многослойная | 4 и более | Сложные схемы, высокая плотность |
Жесткая | 1 и более | Прочная основа |
Гибкая | 1 и более | Гибкая подложка |
Жестко-гибкая | 2 и более | Комбинированная конструкция |
Алюминиевая | 1 и более | Эффективный теплоотвод |
Полиимидная | 1 и более | Термостойкость |
Новые технологии позволяют уменьшать ширину проводников и увеличивать точность сверления отверстий, что способствует развитию промышленных печатных плат.
Характеристики и сравнение
Теплоотведение
Теплоотведение — одна из важнейших характеристик для промышленных печатных плат. Материал подложки определяет, насколько эффективно плата отводит тепло от мощных компонентов. Керамические подложки, например из оксида алюминия или нитрида алюминия, обладают высокой теплопроводностью и механической прочностью. Они равномерно распределяют тепло и подходят для работы при высоких температурах. Металлические основания, такие как алюминий или медь, также обеспечивают эффективный отвод тепла, что особенно важно для светодиодных и силовых плат.
Тип платы | Материал основания | Особенности теплоотвода | Конструктивные решения |
|---|---|---|---|
Однослойные с металлическим основанием | Алюминий, медь, сталь | Высокая теплопроводность | Широкие проводники, планарные элементы |
Двухслойные и многослойные с металлическим ядром | Металлическое ядро | Эффективный теплоотвод через термо-препрег | Размещение тепловыделяющих цепей ближе к основанию |
Керамические платы | Керамика | Очень высокая теплопроводность | Используются при высоких температурах |
Платы с металлическим основанием и керамические платы считаются наиболее эффективными для отвода тепла. Их применяют там, где требуется высокая надежность и стабильность работы при больших нагрузках.
Электропроводность
Электропроводность зависит от материалов, используемых в конструкции платы. Медь — основной материал для проводников, она обеспечивает надежные электрические соединения. Алюминиевые платы применяют в технике, где требуется пропускание тока через всю поверхность. Толщина основы и качество фольгированного слоя также влияют на электропроводность.
Влияние на электропроводность | |
|---|---|
Диэлектрическая основа | Влияет на прочность и электропроводность, часто используют стеклотекстолит или алюминий |
Фольгированный узор | Материал и толщина определяют эффективность передачи тока |
Толщина основы | Чем толще, тем выше электропроводность и прочность |
Алюминиевые платы | Хорошая электропроводность, применяются для мощных нагрузок |
Показатели диэлектрической проницаемости и тангенса угла потерь различаются у алюминиевых и полиимидных плат. Алюминиевые платы имеют более высокую диэлектрическую проницаемость, а полиимидные — меньшие потери, что важно для гибких решений.
Алюминий подходит для мощных промышленных устройств.
Золото и серебро используют для высококачественных контактов.
Устойчивость к помехам
Устойчивость к электромагнитным помехам особенно важна для промышленных печатных плат, работающих в сложных условиях. Многослойные платы с правильно организованными слоями питания и заземления обеспечивают минимальный импеданс и снижают уровень помех. Разделение цифровых, аналоговых и радиочастотных цепей, а также применение экранирования и правильное размещение кабелей дополнительно повышают помехоустойчивость.
Влияние на устойчивость к помехам | |
|---|---|
Компоновка слоев | Многослойные платы с соседними слоями питания и заземления снижают помехи |
Размещение сигнальных и возвратных слоев | Уменьшает излучение и помехи |
Переходные отверстия | Формируют эффективный возвратный тракт |
Организация цепей питания | Стабильное питание, снижение шумов |
Разделение цепей | Уменьшает взаимные помехи |
Экранирование | Повышает помехоустойчивость |
Для повышения устойчивости к помехам важно использовать многослойные платы с продуманной структурой слоев и минимальной индуктивностью в цепях питания.
Механическая прочность
Механическая прочность определяет, насколько плата устойчива к вибрациям, ударам и изгибам. Многослойные платы на основе материала FR4 обладают высокой прочностью благодаря чередованию слоев и металлизации отверстий. Жесткие платы из твердых материалов не деформируются и служат дольше. Гибко-жесткие платы сочетают гибкость и прочность, но уступают многослойным жестким платам.
Многослойные платы с металлизированными отверстиями — самые прочные.
Материал FR4 обеспечивает долговечность и устойчивость к механическим нагрузкам.
Гибко-жесткие платы подходят для сложных условий, но менее прочны, чем жесткие.
Промышленные печатные платы проходят испытания на вибрацию, ударопрочность, изгиб и прочность паяных соединений. Защитные покрытия от коррозии и влаги увеличивают срок службы плат в тяжелых условиях.
Стоимость
Стоимость промышленных печатных плат зависит от используемых материалов, сложности конструкции и организации производства. Фенольные смолы — самый дешевый вариант, но они уступают по прочности и термостойкости. Эпоксидные смолы стоят дороже, но обеспечивают хорошую прочность. Тефлон и металлические основы значительно увеличивают цену, но дают лучшие рабочие характеристики.
Основные факторы: стоимость материалов, затраты на оборудование, рабочая сила, организация производства.
В Китае себестоимость ниже из-за дешевых материалов, низкой оплаты труда и государственной поддержки.
Выбор материала напрямую влияет на долговечность и цену платы.
При массовом производстве оптимизация логистики и аутсорсинг отдельных операций позволяют снизить себестоимость.
Технологичность
Технологичность определяет, насколько удобно и выгодно производить платы в больших объемах. Многослойные платы и платы на металлической основе считаются наиболее технологичными для массового производства. Гибкие и гибко-жесткие платы сложнее в изготовлении, что снижает их технологичность.

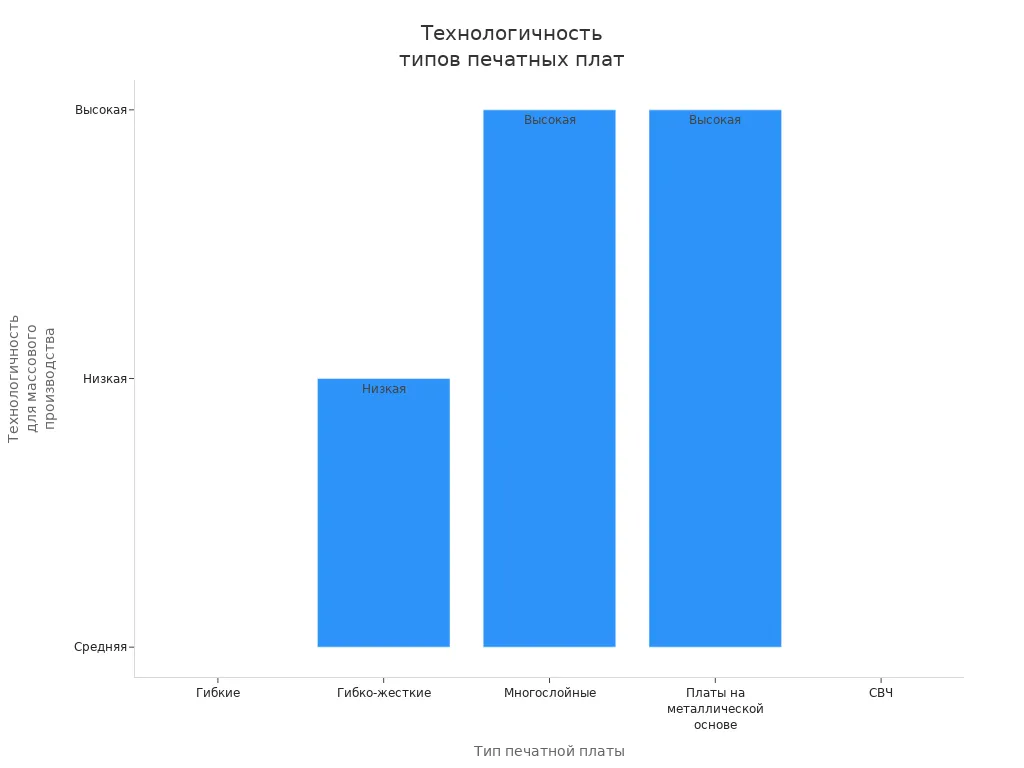

Тип платы | |
|---|---|
Гибкие | Средняя, сложность выше из-за гибкости |
Гибко-жесткие | Низкая, сложное комбинирование технологий |
Многослойные | Высокая, хорошо оптимизируются под массовое производство |
Платы на металлической основе | Высокая, подходят для массового производства |
СВЧ | Средняя, требуется специализированное производство |
Современные технологии повышают технологичность производства. Используют автоматизацию нанесения паяльной пасты, автоматическую инспекцию, высокоточное размещение компонентов, пайку оплавлением в азотной среде, автоматическую оптическую инспекцию, роботизированные системы логистики и BIM-технологии для моделирования процессов. Применение программного обеспечения для оптимизации параметров производства также способствует повышению качества и снижению затрат.
Подход Design for Manufacturing (DFM) позволяет оптимизировать конструкцию платы для массового производства, что упрощает изготовление и ремонт.
Преимущества и недостатки
Жесткие платы
Жесткие платы часто выбирают для промышленных задач из-за их высокой прочности и стабильности.
Преимущества:
Высокая механическая прочность и устойчивость к физическим нагрузкам.
Хорошая термическая стабильность.
Экономичность при массовом производстве.
Стабильное качество и надежность в суровых условиях.
Устойчивость к химикатам и влаге.
Недостатки:
Неспособность к изгибу, что ограничивает применение в компактных и инновационных устройствах.
Меньшая гибкость по сравнению с гибкими платами.
Преимущества | Недостатки |
|---|---|
Прочность, стабильность, экономичность | Нет гибкости, ограничения по форме |
Жесткие платы подходят для оборудования, где важна надежность и долговечность.
Гибкие платы
Гибкие платы используют там, где важны компактность и возможность изгиба.
Легкость и гибкость позволяют создавать сложные формы и трехмерные конструкции.
Снижение веса и уменьшение количества паяных соединений повышают надежность.
Востребованы в медицинских устройствах, автомобилях, электронике и интеллектуальных системах.
Недостатки:
Требуют осторожного обращения.
Проектирование и производство сложнее, чем у жестких плат.
Многослойные платы
Многослойные платы обеспечивают высокую плотность монтажа и сложные схемы.
Преимущества:
Позволяют размещать больше компонентов на ограниченной площади.
Обеспечивают хорошую защиту от помех.
Недостатки:
Более высокая стоимость из-за дорогих материалов и оборудования.
Трудности при ремонте.
Ограничения по плотности компонентов на внешних слоях.
Жестко-гибкие платы
Жестко-гибкие платы сочетают преимущества двух технологий.
Преимущество | Описание | Значение |
|---|---|---|
Выдерживают экстремальные условия | Используются в космической и медицинской технике | |
Компактность | Позволяют создавать объемные конструкции | Миниатюризация устройств |
Надежность | Нет разъемов между платами | Снижение риска отказов |
Долговечность | Использование специальных материалов | Стабильная работа при нагрузках |
Гибко-жесткие платы позволяют проектировать устройства в 3D, что упрощает сборку и снижает затраты.
Алюминиевые платы
Алюминиевые платы часто применяют в светодиодных системах и мощных устройствах.
Высокая теплопроводность обеспечивает эффективный отвод тепла.
Механическая прочность и легкость конструкции.
Экономичность при массовом производстве.
Трёхслойная структура с медным слоем и алюминиевой подложкой повышает надежность и срок службы.
Полиимидные платы
Полиимидные платы выделяются термостойкостью и гибкостью.
Сохраняют свойства при высоких температурах.
Подходят для экстремальных условий.
Недостатки:
Ограничения по выбору клеев и материалов.
Высокая стоимость по сравнению с традиционными платами.
Для долговечности важно правильно подбирать материалы и клеи между слоями.
Классы и стандарты
Международные стандарты помогают определить качество и надежность печатных плат. Самыми важными считаются стандарты IPC. Они делят платы на три класса. Каждый класс отражает назначение и требования к качеству.
Класс 1
Класс 1 подходит для простых устройств. Производители используют его для бытовой электроники и игрушек. Основная цель — обеспечить работу устройства. К качеству предъявляют минимальные требования. Косметические дефекты допускаются, если они не мешают работе.
Стандарты IPC-6012E и IPC-A-600J описывают требования к Class 1. Этот класс выбирают, когда важна только базовая функциональность.
Класс 2
Класс 2 применяют для оборудования, которое должно работать долго и надежно. Сюда входят системы связи и управления. Требования к качеству выше, чем у класса 1. Допускаются только небольшие косметические дефекты. Надежность считается средней.
Класс печатных плат | Основные требования и назначение | Допустимость косметических дефектов | Уровень надежности |
|---|---|---|---|
Класс 1 | Бытовая электроника, минимальные требования | Допускаются | Низкий |
Класс 2 | Связь, управление, длительный срок службы | Незначительные допускаются | Средний |
Стандарты IPC требуют для класса 2 более строгого контроля качества. Производители проводят дополнительные проверки, чтобы обеспечить стабильную работу устройств.
Основные международные стандарты IPC:
IPC-6012E — определяет требования к жестким печатным платам (редакция 2024 года).
IPC-A-600J — описывает критерии приемки и качества плат.
Стандарты делят платы на классы по назначению и надежности.
Понимание классов помогает выбрать подходящую плату для конкретной задачи. Это снижает риск отказов и увеличивает срок службы оборудования.
Выбор промышленных печатных плат
Условия эксплуатации
Условия эксплуатации определяют требования к конструкции и материалам печатной платы. Важно учитывать климатические факторы, механические нагрузки, воздействие химических сред и рабочую температуру. Каждый из этих факторов влияет на выбор типа платы и защитных покрытий. Например, группа жесткости по ГОСТ 23752 определяет, насколько плата устойчива к вибрациям и ударам. Температурный коэффициент линейного расширения материала основания должен соответствовать компонентам, чтобы избежать деформаций. Гигроскопичность материала влияет на долговечность и стабильность электрических характеристик. Воспламеняемость и высокая термостойкость обеспечивают безопасность при эксплуатации.
Влияние на выбор типа печатной платы | |
|---|---|
Группа жесткости по ГОСТ 23752 | Требования к конструкции и материалу основания |
Климатические факторы | Необходимость устойчивых к среде материалов и покрытий |
Механические нагрузки | Выбор материала с нужными физико-механическими свойствами |
Химические агрессивные среды | Использование химически стойких материалов и покрытий |
Температурный коэффициент линейного расширения | Совместимость с компонентами и стабильность параметров |
Стабильность параметров | Применение специальных покрытий и материалов |
Гигроскопичность материала | Влияние на электрические характеристики и срок службы |
Рабочая температура | Выбор материалов, выдерживающих температурные режимы |
Воспламеняемость и стабильность | Безопасность и надежность в эксплуатации |
Условия эксплуатации — ключевой критерий при выборе промышленных печатных плат для сложных производственных задач.
Надежность
Надежность платы зависит от многих параметров. Толщина меди, ширина дорожек и зазоров должны соответствовать стандартам. Размещение силовых проводников во внутренних слоях снижает риски и упрощает производство. Высокая плотность монтажа требует точного соблюдения технологических параметров. Проектирование платы должно учитывать возможности производства, чтобы обеспечить стабильную работу. Возможность переноса производства между предприятиями снижает риски и повышает надежность поставок.
Толщина меди и ширина дорожек влияют на надежность.
Размещение силовых проводников во внутренних слоях снижает риски.
Высокая плотность монтажа требует точности.
Проектирование должно учитывать производственные возможности.
Возможность переноса производства между предприятиями повышает надежность.
Параметр надежности | Описание и значение |
|---|---|
Сертификаты ISO 9001, UL, IPC, RoHS подтверждают качество и безопасность. | |
Технические возможности поставщика | Работа с нужными материалами, количество слоев, размеры дорожек и зазоров, виды покрытий. |
Точность сверления и допуски | Важна для качества и надежности платы. |
Внутренние процессы контроля качества | Проверка материалов, 100% электрическое тестирование гарантируют надежность. |
Производственная гибкость и сроки | Адаптация к разным объемам, реалистичные сроки, возможность срочного производства. |
Проактивная проверка проекта (DFM) | Оптимизация проекта для предотвращения ошибок и повышения надежности. |
Надежность платы — основа стабильной работы оборудования в промышленности.
Термостойкость
Термостойкость определяет, сможет ли плата работать при высоких температурах. Керамические основы, металлические подложки и материалы FR4 с высокой температурой стеклования обеспечивают отличную термостойкость. Полиимидные материалы для гибких плат выдерживают многократные циклы пайки и сохраняют прочность даже при экстремальных температурах. FR1 и XPC имеют низкую термостойкость и подходят только для простых устройств.
Состав/основа | Термостойкость и свойства | |
|---|---|---|
Керамические основы | Карбид кремния, оксиды бериллия и алюминия, нитрид алюминия | Высокая термостойкость, прочность, отличная теплопроводность, стабильность параметров. Используются в силовой электронике, СВЧ-технике, оптоэлектронике. |
Металлические подложки | Алюминий, сталь, титан, медь | Высокая термостойкость, отличное отведение тепла, повышенная прочность конструкции. |
FR4 | Эпоксидная смола со стеклотканью | Tg от 150°C до 170°C, хорошая термостойкость, влагостойкость, химическая стойкость. Используется в многослойных платах. |
Полиимидная пленка | Исключительная термостойкость, выдерживает многократные циклы пайки, высокая гибкость и прочность. | |
FR1/XPC | Бумага и фенол | Низкая термостойкость (~130°C), используется в недорогих устройствах с низкими требованиями к температуре. |
Полиимидные материалы обеспечивают надежность гибких плат при высоких температурах. FR4 с повышенной температурой стеклования широко применяется в многослойных промышленных печатных платах.
Гибкость
Гибкость платы расширяет возможности монтажа и эксплуатации. Гибкие платы позволяют создавать уникальные конструкции, упрощающие межсхемные соединения. Они уменьшают вес и объем изделий, что улучшает эксплуатационные характеристики. Использование полиимидных материалов обеспечивает прочность, химическую и термическую стойкость, стабильность размеров и высокое качество. Правильное проектирование гибких частей платы увеличивает срок службы и надежность монтажа. Гибко-жесткие платы сочетают гибкость и жесткость, что важно для динамических установок. Однако гибкие платы требуют учета ограничений по температуре и теплопроводности.
Гибкость платы позволяет создавать уникальные конструкции и упрощает монтаж.
Гибкие платы уменьшают вес и объем изделий.
Полиимидные материалы обеспечивают прочность и стойкость.
Правильное проектирование гибких частей увеличивает срок службы.
Гибко-жесткие платы упрощают монтаж без потери надежности.
Гибкие платы требуют учета ограничений по температуре и теплопроводности.
Гибкость платы — важный критерий для компактных и мобильных устройств.
Плотность монтажа
Плотность монтажа компонентов влияет на выбор типа платы и её конструкцию. Высокая плотность требует точного позиционирования контактных площадок и реперных знаков. Размеры контактных площадок и зазоров между ними определяют технологию сборки. Эти требования влияют на выбор типа платы и её конструктивные особенности.
Плотность монтажного поля определяет размеры контактных площадок и зазоров.
Высокая плотность требует точного позиционирования реперных знаков.
Требования к монтажному полю влияют на выбор типа платы и её конструкцию.
Высокая плотность монтажа позволяет создавать миниатюрные устройства с большим количеством функций.
Бюджет
Бюджет проекта определяет выбор материалов, технологий и сложности конструкции платы. Дешевые материалы, такие как фенол, подходят для простых устройств с низкими требованиями. Более дорогие материалы, например FR4 или полиимид, обеспечивают высокую надежность и долговечность. Стоимость производства зависит от количества слоев, сложности монтажа и необходимости специальных покрытий. Массовое производство позволяет снизить себестоимость за счет автоматизации и оптимизации процессов.
Фактор бюджета | Влияние на выбор платы |
|---|---|
Материал основания | Определяет стоимость и долговечность |
Количество слоев | Влияет на цену и функциональность |
Сложность монтажа | Увеличивает или снижает затраты |
Необходимость покрытий | Повышает стоимость, но увеличивает срок службы |
Массовое производство | Снижает себестоимость |
Оптимальный выбор платы достигается балансом между техническими требованиями и бюджетом проекта.
Выбор типа промышленные печатные платы зависит от задач, условий эксплуатации и требований к надежности. Специалисты советуют учитывать теплоотведение, прочность, стоимость и технологичность. При сложных проектах инженеры рекомендуют обращаться за консультацией к профессионалам.
Правильный выбор платы помогает повысить эффективность и надежность промышленного оборудования.
FAQ
Какие материалы чаще всего используют для промышленных печатных плат?
Производители чаще всего выбирают стеклотекстолит, алюминий, полиимид и керамику. Каждый материал влияет на прочность, термостойкость и стоимость платы.
Чем отличается многослойная плата от двусторонней?
Многослойная плата содержит четыре и более слоев проводников. Двусторонняя плата имеет только два слоя. Многослойная конструкция позволяет размещать больше компонентов и уменьшает уровень помех.
Какой тип платы лучше использовать при высоких температурах?
Полиимидные и керамические платы выдерживают высокие температуры. Они сохраняют свойства даже при экстремальных условиях. Такой выбор увеличивает срок службы оборудования.
Как проверить качество промышленной печатной платы?
Специалисты проводят визуальный осмотр, электрические тесты и проверку размеров. Также используют стандарты IPC для оценки качества.
Можно ли использовать гибкие платы в промышленности?
Гибкие платы применяют в промышленности, где важны компактность и подвижность. Они подходят для сложных конструкций, но требуют аккуратного монтажа и правильного проектирования.
