Ты часто сталкиваешься с выбором подходящей технологии производства печатных плат для различных проектов. В настоящее время технология производства печатных плат развивается благодаря появлению новых материалов, таких как полиимид, керамика и графен. Производители активно внедряют 3D-печать, миниатюризацию и интеграцию компонентов, чтобы повысить плотность монтажа и надежность изделий. Обрати внимание на ключевые тенденции в области технологии производства печатных плат:
Тенденция | Преимущества |
|---|---|
Новые материалы | Прочность, проводимость |
3D-печать | Меньше отходов |
Миниатюризация | Компактность |
Экологичность | Безопасность |
Современная технология производства печатных плат позволяет создавать решения для мощных процессоров, IoT-устройств и бытовой электроники, учитывая требования к качеству и бюджету.
Основные Выводы
Субтрактивный метод подходит для простых плат и массового производства благодаря простоте и экономичности.
Аддитивный и полуаддитивный методы обеспечивают высокую точность и подходят для сложных и миниатюрных плат.
Тонерный метод идеален для быстрого и дешёвого прототипирования в домашних условиях.
Выбор технологии зависит от требований к точности, стоимости, скорости и сложности платы.
Современные методы позволяют создавать надёжные платы с высокой плотностью монтажа и оптимизировать производство.
Технология производства печатных плат: основные методы
Субтрактивный метод
Субтрактивный метод — это классический способ, при котором ты удаляешь лишнюю медь с фольгированного диэлектрика, чтобы получить нужный рисунок проводников. Сначала ты подготавливаешь заготовку, наносишь защитный рисунок, а затем травишь незащищённые участки меди. После этого формируешь отверстия, проводишь металлизацию и наносишь защитное покрытие. Такой подход широко применяется для односторонних и двухсторонних плат, а также для прототипирования и мелкосерийного производства. Метод отличается простотой и экономичностью, но имеет ограничения по минимальной толщине дорожек из-за бокового подтравливания. Для массового производства этот способ остаётся наиболее зрелым и надёжным.
Совет: Субтрактивный метод хорошо подходит для изготовления плат с несложным рисунком и там, где не требуется высокая плотность монтажа.
Аддитивный метод
В аддитивном методе ты формируешь проводящие дорожки путём осаждения меди или других токопроводящих материалов на нефольгированный диэлектрик. Для этого используют химическое меднение, печать токопроводящих паст, вакуумное напыление или даже 3D-печать. Такой способ позволяет создавать платы с очень тонкими дорожками и сложной геометрией, что важно для миниатюрных и гибких устройств. Аддитивный метод особенно эффективен при быстром прототипировании, в НИОКР и при производстве небольших серий, где важна скорость и гибкость дизайна. Однако стоимость такого производства выше, чем у традиционных методов, а оборудование требует высокой точности.
Ты можешь использовать аддитивный метод для изготовления гибких, многослойных и высокоскоростных плат, а также для устройств с нестандартной формой.
Полуаддитивный метод
Полуаддитивный метод сочетает преимущества субтрактивного и аддитивного подходов. Ты наносишь тонкий проводящий подслой, затем формируешь рисунок дорожек электрохимическим способом, а лишний металл удаляешь. Такой способ обеспечивает отличное воспроизведение тонких проводников и зазоров, снижает затраты на очистку промышленных стоков и минимизирует подтравливание. Полуаддитивный метод часто применяют для изготовления плат с высокой плотностью монтажа, где требуется точность и надёжность.
Метод | Преимущества | Ограничения |
|---|---|---|
Полуаддитивный | Высокая точность, отсутствие подтравливания, возможность работы с тонкими дорожками | Требует специальных материалов и контроля процесса |
Тентинг-метод
Тентинг-метод основан на том, что отверстия на плате закрываются специальным фоторезистом (тентами) перед травлением меди. Это защищает отверстия от воздействия химикатов и упрощает процесс. Метод хорошо подходит для плат с тонкой медной фольгой (до 18 мкм) и позволяет снизить производственные затраты. Однако минимальная ширина дорожки ограничена примерно 0,1 мм, а также возникают сложности с равномерной металлизацией при большом количестве отверстий. Тентинг-метод чаще всего применяют для плат средней сложности, где важна экономия и простота процесса.
Используй тентинг-метод, если тебе нужно быстро и недорого изготовить плату с небольшим количеством отверстий и стандартной топологией.
Комбинированные методы
Комбинированные методы объединяют элементы позитивного, негативного и тентинг-методов. Ты можешь использовать их для изготовления двусторонних и многослойных плат с металлизированными отверстиями, когда требуется высокая надёжность и точность. Такие методы позволяют оптимизировать качество и стоимость, а также реализовать сложные топологии. Особенно востребованы комбинированные методы при производстве жёстко-гибких плат, где важно разместить максимальную функциональность на ограниченном пространстве.
Задача | Применение |
|---|---|
Высокая надёжность и точность | Двусторонние и многослойные платы с металлизированными отверстиями |
Оптимизация стоимости | Платы средней сложности, где важна экономия ресурсов |
Преимущество: Комбинированные методы позволяют отказаться от физических соединителей между жёсткими и гибкими участками платы, что упрощает конструкцию и повышает надёжность.
Тонерный метод
Тонерный метод (или лазерно-утюжная технология) популярен среди радиолюбителей и для быстрого прототипирования. Ты переносишь рисунок дорожек с бумаги, распечатанной на лазерном принтере, на медную поверхность текстолита с помощью утюга. После этого незащищённые участки меди травятся химическим раствором. Такой способ позволяет быстро и дёшево изготовить односторонние и двусторонние платы в домашних условиях. Качество дорожек обычно достаточно для большинства любительских проектов, но не подходит для массового производства или сложных топологий.
Тонерный метод — отличный выбор, если тебе нужно сделать плату за один вечер без сложного оборудования.
Фотолитография
Фотолитография — ключевой этап современной технологии производства печатных плат. Ты наносишь на плату фоторезист, экспонируешь его через фотошаблон, а затем проявляешь и травишь незащищённые участки меди. Этот метод обеспечивает высокую точность и позволяет создавать платы с минимальной шириной дорожек и зазоров (от 25 до 80 мкм). Фотолитография широко применяется при изготовлении двухсторонних и многослойных плат, особенно когда требуется высокая плотность монтажа и надёжность. Для этого используют сухие плёночные фоторезисты, которые обеспечивают хорошую адгезию и стойкость к химическим процессам.
Ты можешь выбрать фотолитографию для серийного производства сложных плат, где важна точность и повторяемость результата.
Обрати внимание: фотолитография позволяет реализовать современные требования к топологии и качеству, что делает её незаменимой для высокотехнологичных изделий.
Разделение и обработка плат
Фрезерование
Ты можешь использовать фрезерование для отделения плат любой формы. Станок с ЧПУ управляет фрезой, которая точно вырезает контур платы. Такой способ подходит для сложных и нестандартных форм. Фрезерование обеспечивает высокую точность (до ±0,025 мм) и отличное качество кромок. Этот метод универсален и часто применяется для опытных образцов и мелких партий. Автоматизация процесса ускоряет производство и снижает количество брака. Однако оборудование для фрезерования стоит дорого, а оператор должен обладать высокой квалификацией.
Преимущества | Недостатки |
|---|---|
Универсальность | Высокая стоимость |
Точность | Требуется опытный оператор |
Качество кромок | Необходимость удаления пыли |
Совет: Фрезерование — лучший выбор, если тебе нужна сложная форма платы или высокая точность.
Скрайбирование
Скрайбирование — это способ, при котором ты наносишь V-образные надрезы с обеих сторон заготовки. После этого платы легко отделяются друг от друга. Метод подходит только для прямоугольных плат и требует, чтобы платы были размещены вплотную. Скрайбирование быстрое и дешевое, но не подходит для сложных форм и мягких материалов. При разделении могут появиться небольшие дефекты краёв, такие как расслоение или трещины паяльной маски.
Преимущества: высокая скорость, простота, эффективность при массовом производстве.
Недостатки: ограничения по форме, возможные дефекты краёв.
Нанесение паяльной маски
Паяльная маска защищает дорожки платы от окисления и случайных замыканий. Ты наносишь её после формирования рисунка проводников. Маска улучшает внешний вид платы и облегчает пайку компонентов. Современные маски устойчивы к высоким температурам и химическим воздействиям. Для сложных плат используют фоточувствительные маски, которые позволяют точно выделить зоны пайки.
Обрати внимание: качественная паяльная маска продлевает срок службы платы и снижает риск брака при монтаже.
Обработка поверхности (HAL, HASL)
Для защиты меди и улучшения пайки ты используешь обработку поверхности. Самый популярный способ — HASL (Hot Air Solder Leveling). Плату погружают в расплавленный припой, а затем выравнивают покрытие горячим воздухом. Этот метод обеспечивает отличную паяемость и низкую стоимость. Бессвинцовый вариант HASL соответствует экологическим стандартам RoHS и безопасен для здоровья. Однако покрытие может быть неровным, что затрудняет установку мелких компонентов.
Метод | Преимущества | Недостатки |
|---|---|---|
HASL | Простота, низкая цена, отличная паяемость | Неровность покрытия, не подходит для мелких компонентов |
Ровная поверхность, хорошая паяемость | Более высокая стоимость | |
OSP | Защита от окисления | Короткий срок хранения |
ImmSn/Ag | Ровная поверхность | Ограниченный срок хранения |
Выбирай обработку поверхности в зависимости от требований к паяемости, стоимости и типу компонентов.
Сравнение методов
Точность

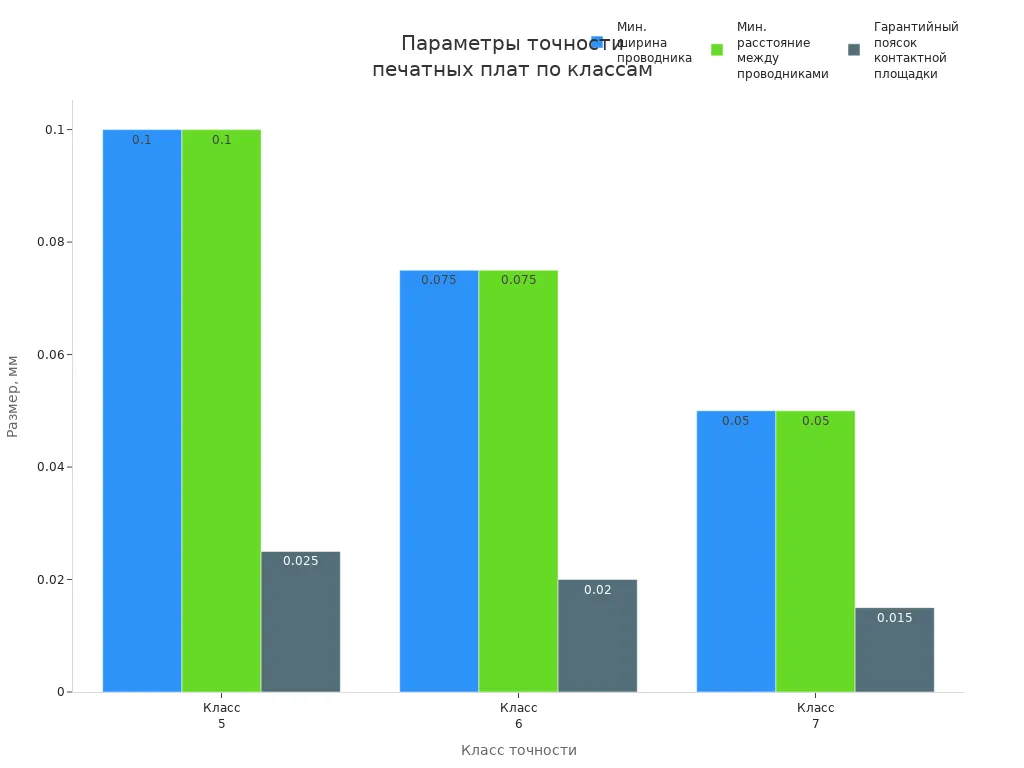

Точность — один из главных критериев, когда ты выбираешь технологию производства печатных плат. Каждый метод позволяет достичь определённого класса точности по ГОСТ Р 53429-2009. Чем выше класс, тем тоньше дорожки и меньше зазоры между ними. Для сложных и миниатюрных устройств тебе потребуется высокая точность, а значит — современные методы и оборудование.
Класс точности | Минимальная ширина проводника (мм) | Минимальное расстояние между проводниками (мм) | Гарантийный поясок контактной площадки (мм) |
|---|---|---|---|
5 | 0,10 | 0,10 | 0,025 |
6 | 0,075 | 0,075 | 0,020 |
7 | 0,050 | 0,050 | 0,015 |
Субтрактивный метод обеспечивает стандартную точность для большинства бытовых и промышленных задач.
Аддитивный и полуаддитивный методы позволяют создавать платы с минимальной шириной дорожек и зазоров, что важно для высокотехнологичных изделий.
Тонерный метод и тентинг-метод подходят для прототипирования, но не обеспечивают высокую точность.
Совет: Если ты разрабатываешь плату для высокочастотных или миниатюрных устройств, выбирай полуаддитивную или фотолитографическую технологию.
Стоимость
Стоимость напрямую зависит от выбранного метода, сложности платы и объёма заказа. Ты можешь снизить расходы, если правильно подберёшь технологию производства печатных плат под свои задачи.
Размер платы: большая плата увеличивает стоимость, но упрощает разводку.
Сложность конструкции: чем больше слоёв и отверстий, тем выше цена.
Используемые материалы: специальные диэлектрики и покрытия стоят дороже.
Минимальная ширина дорожек и зазоров: высокая точность требует дорогого оборудования.
Объём партии: массовое производство снижает цену за единицу.
Финишное покрытие: разные виды обработки поверхности влияют на итоговую стоимость.
Класс точности: чем выше требования, тем дороже производство.
Сроки: срочные заказы стоят дороже.
Метод | Ориентировочная стоимость (за 1 дм²) | Особенности ценообразования |
|---|---|---|
Субтрактивный | Низкая/Средняя | Дешевле для больших партий |
Аддитивный | Средняя/Высокая | Дороже из-за материалов и оборудования |
Полуаддитивный | Высокая | Требует точного контроля и специальных материалов |
Тонерный | Очень низкая | Подходит для домашних и учебных проектов |
Фотолитография | Средняя/Высокая | Зависит от класса точности и объёма |
Обрати внимание: если ты делаешь прототип или небольшую партию, выбирай простые методы. Для массового производства сложных плат выгоднее использовать современные автоматизированные линии.
Скорость
Скорость изготовления зависит от выбранной технологии и объёма заказа. Некоторые методы позволяют получить плату за несколько часов, другие требуют длительной подготовки и сложных процессов.
Технология нанесения дорожек | Влияние на скорость производства |
|---|---|
Аддитивный метод | Повышает скорость изготовления |
Субтрактивный метод | Медленнее, но универсален |
Комбинированный метод | Баланс между качеством и скоростью |
Тонерный метод | Максимальная скорость для прототипов |
Фотолитография | Высокая скорость при автоматизации |
Для массового производства самой быстрой считается аддитивная технология производства печатных плат, особенно при автоматизации процессов.
Тонерный метод позволяет сделать плату за вечер, но только для простых задач.

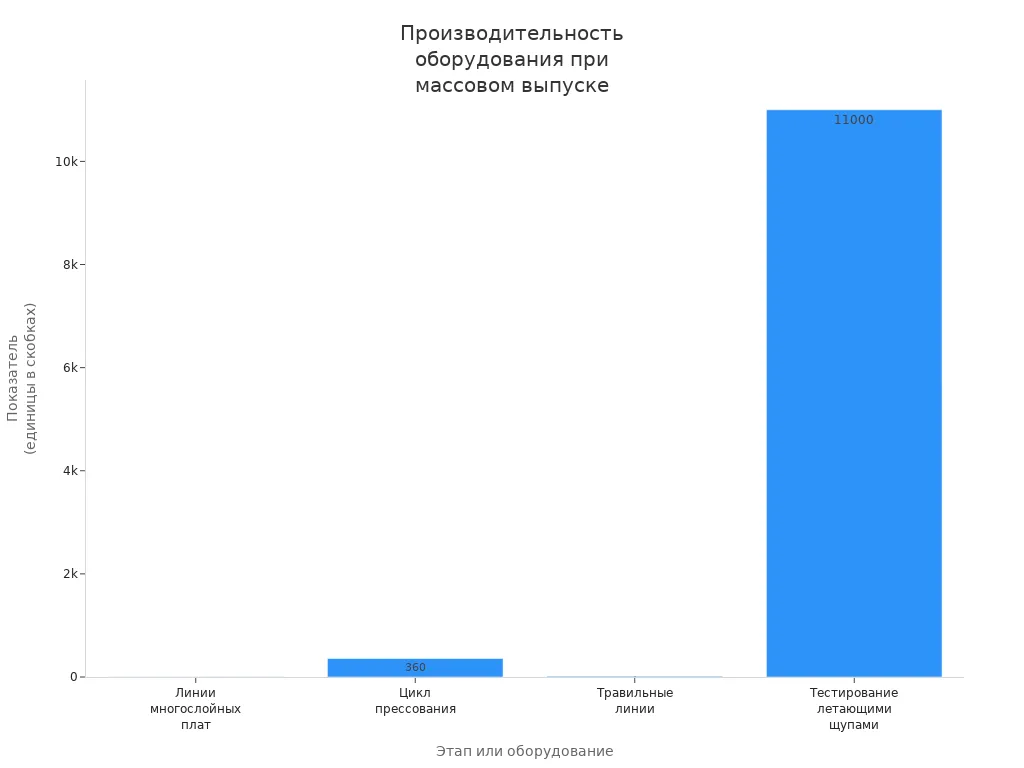

Узким местом остаётся цикл прессования и металлизации, особенно для многослойных плат.
Совет: Если тебе важна скорость, выбирай аддитивные или тонерные методы для прототипов, а для серийного производства — автоматизированные линии.
Ограничения

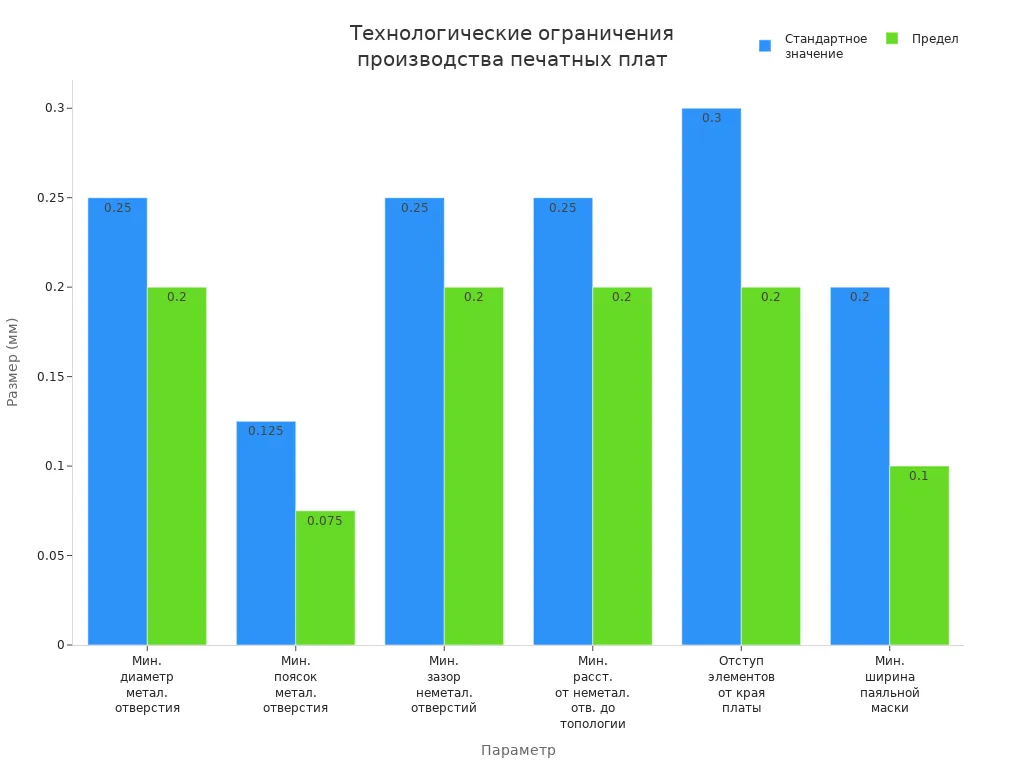

Каждая технология производства печатных плат имеет свои технологические ограничения. Они определяют минимальные размеры отверстий, ширину дорожек, зазоры и другие параметры.
Параметр | Стандартное значение | Предел |
|---|---|---|
0,25 мм | 0,20 мм | |
Максимальный диаметр металлизированного отверстия | 4,5 мм | не ограничено |
Минимальный поясок металлизированного отверстия | 0,125 мм | ≤ 0,075 мм |
Минимальный зазор между неметаллизированными отверстиями | 0,25 мм | 0,20 мм |
Минимальное расстояние от неметаллизированного отверстия до элементов топологии | 0,25 мм | 0,20 мм |
Доступный размер сверла для слотового сверления | 0,6–2,0 мм | — |
Отступ элементов топологии от края платы | 0,3 мм | 0,2 мм |
Минимальная ширина полоски паяльной маски | 0,2 мм | 0,1 мм |
Субтрактивный метод ограничен по минимальной ширине дорожек из-за подтравливания.
Аддитивный и полуаддитивный методы позволяют уменьшить размеры элементов, но требуют точного контроля.
Тонерный метод не подходит для сложных топологий и миниатюрных элементов.
Для многослойных плат важно учитывать ограничения по количеству слоёв и качеству металлизации.
Примечание: Перед выбором метода всегда оценивай требования к точности, стоимости, скорости и ограничениям. Это поможет тебе подобрать оптимальную технологию производства печатных плат для твоей задачи.
Преимущества и недостатки
Плюсы
Ты получаешь много преимуществ, когда выбираешь современную технологию производства печатных плат. Вот основные плюсы:
Ты можешь создавать платы с высокой точностью и минимальной шириной дорожек.
Ты ускоряешь процесс изготовления, особенно если используешь автоматизированные линии.
Ты получаешь стабильное качество даже при больших объёмах производства.
Ты выбираешь разные материалы и покрытия для специальных задач.
Ты легко реализуешь сложные схемы и многослойные платы.
Ты экономишь время на прототипировании с помощью быстрых методов, например, тонерного или аддитивного.
💡 Совет: Используй современные методы, чтобы повысить надёжность и уменьшить количество брака в своих проектах.
Минусы
Однако у каждой технологии есть свои недостатки. Ты должен учитывать их при выборе метода:
Ты сталкиваешься с высокой стоимостью оборудования и материалов для сложных плат.
Ты ограничен по минимальным размерам дорожек и отверстий в некоторых методах.
Ты тратишь больше времени на подготовку, если выбираешь фотолитографию или полуаддитивный способ.
Ты рискуешь получить дефекты при неправильной настройке процесса.
Ты не всегда можешь использовать одну технологию производства печатных плат для всех типов задач.
Важно: Перед началом работы оцени свои требования к плате, чтобы избежать лишних затрат и ошибок.
Выбор технологии
Прототипирование
Ты начинаешь работу с прототипом, чтобы проверить идею и быстро получить рабочий образец. На этом этапе важно выбрать технологию производства печатных плат, которая позволит тебе сэкономить время и деньги. Обрати внимание на такие критерии, как тип устройства, сложность схемы, сроки и бюджет. Для простых плат подойдут тонерный или субтрактивный методы. Если тебе нужна высокая точность, используй фотолитографию или аддитивный способ.
Учитывай требования к материалам: электрические свойства, устойчивость к температуре и окружающей среде.
Определи класс точности по ГОСТ, чтобы избежать ошибок при монтаже.
Выбери подходящий метод получения рисунка: фотолитография, лазерное обжигание или прямая печать.
Качество прототипа влияет на успех дальнейшего производства, поэтому уделяй внимание деталям.
Массовое производство
Когда ты переходишь к массовому выпуску, тебе нужно обеспечить стабильное качество и минимизировать себестоимость. Используй подход Design for Manufacturing (DFM), чтобы оптимизировать проект под массовое производство.
Для одно- и двухслойных плат чаще всего применяют субтрактивный метод.
Для многослойных плат используют комбинацию аддитивного и субтрактивного методов.
Контролируй качество на каждом этапе: от входного контроля материалов до проверки готовых изделий.
Проводи оптимизацию паяльной маски и проверяй отступы между элементами.
Совместная работа инженеров и производства повышает коэффициент выхода годных изделий и снижает затраты.
Сложные платы
Если ты разрабатываешь сложную плату с высокой плотностью монтажа или большим количеством слоёв, выбирай полуаддитивный или фотолитографический метод. Эти технологии обеспечивают точность и позволяют реализовать современные схемы.
Используй специальные материалы и покрытия для повышения надёжности.
Применяй автоматизированные линии для стабильного результата.
Следи за технологическими ограничениями: минимальная ширина дорожек, размеры отверстий, качество металлизации.
Бюджетные решения
Для учебных проектов, хобби или небольших партий выбирай простые и дешёвые методы. Тонерный и субтрактивный способы позволяют быстро изготовить плату без сложного оборудования.
Используй стандартные материалы и минимальное количество слоёв.
Старайся упростить схему, чтобы снизить стоимость.
Не забывай про защиту дорожек паяльной маской, даже если бюджет ограничен.
💡 Совет: Всегда оценивай задачи, объём и требования к плате. Так ты сможешь выбрать оптимальную технологию производства печатных плат для своего проекта.
Ты можешь выбрать подходящий способ изготовления платы, если учтёшь свои задачи, объём и требования к качеству. Применяй разные типы плат для разных целей: многослойные — для сложных схем, односторонние — для простых проектов. Используй металлическое основание для хорошего отвода тепла. Обращай внимание на толщину меди, металлизацию отверстий и правильное размещение компонентов. Следи за терморегуляцией и целостностью сигнала. Эти советы помогут тебе оптимизировать процесс и получить надёжный результат.
FAQ
Какой метод лучше выбрать для домашнего прототипирования?
Ты можешь выбрать тонерный или субтрактивный метод. Оба способа просты и не требуют дорогого оборудования. Тонерный метод позволяет быстро получить плату для тестирования идеи.
Можно ли сделать многослойную плату в домашних условиях?
Ты можешь попробовать, но это сложно. Для многослойных плат требуется точное оборудование и специальные материалы. Лучше заказать такие платы на производстве.
Какой способ самый быстрый для изготовления одной платы?
Тонерный метод — самый быстрый. Ты переносишь рисунок дорожек с помощью утюга и травишь плату дома. Весь процесс занимает несколько часов.
Как защитить дорожки от окисления?
Ты можешь нанести паяльную маску или использовать специальные покрытия, например, HASL или OSP. Это продлевает срок службы платы и улучшает пайку.
Какой метод выбрать для массового производства?
Ты можешь использовать субтрактивный или полуаддитивный метод. Оба способа подходят для больших партий. Они обеспечивают стабильное качество и низкую себестоимость.
