Для современной бытовой техники ты чаще всего выбираешь многослойные платы с поверхностным монтажом (SMT). В некоторых случаях подходят смешанные PCBA (SMT+THT) или гибкие платы. Твой выбор зависит от требований к надежности, стоимости и функциональности. Например, для PCBA для бытовой техники важны стандарты IPC-A-610 и IPC-6012, которые помогают поддерживать баланс между качеством и затратами.
Описание и особенности | |
|---|---|
Надежность | Стандарты IPC и ГОСТ, контроль качества на всех этапах |
Стоимость | Баланс между качеством и затратами, массовое производство |
Функциональность | Требования к проектированию и материалам |
Эта информация поможет тебе принимать обоснованные решения при выборе компонентов.
Основные Выводы
Для бытовой техники чаще всего выбирают многослойные SMT-платы, которые обеспечивают компактность и высокую производительность.
Смешанные PCBA (SMT+THT) сочетают преимущества прочности и миниатюрности, подходят для сложных и надежных устройств.
THT-платы обеспечивают максимальную прочность и надежность, особенно важны для деталей, подверженных вибрациям и нагрузкам.
Гибкие платы помогают экономить место и вес, подходят для устройств с подвижными частями и ограниченным пространством.
Выбор типа PCBA зависит от задач устройства: для массового производства и компактности выбирают SMT, для надежности и ремонта — THT или смешанные платы.

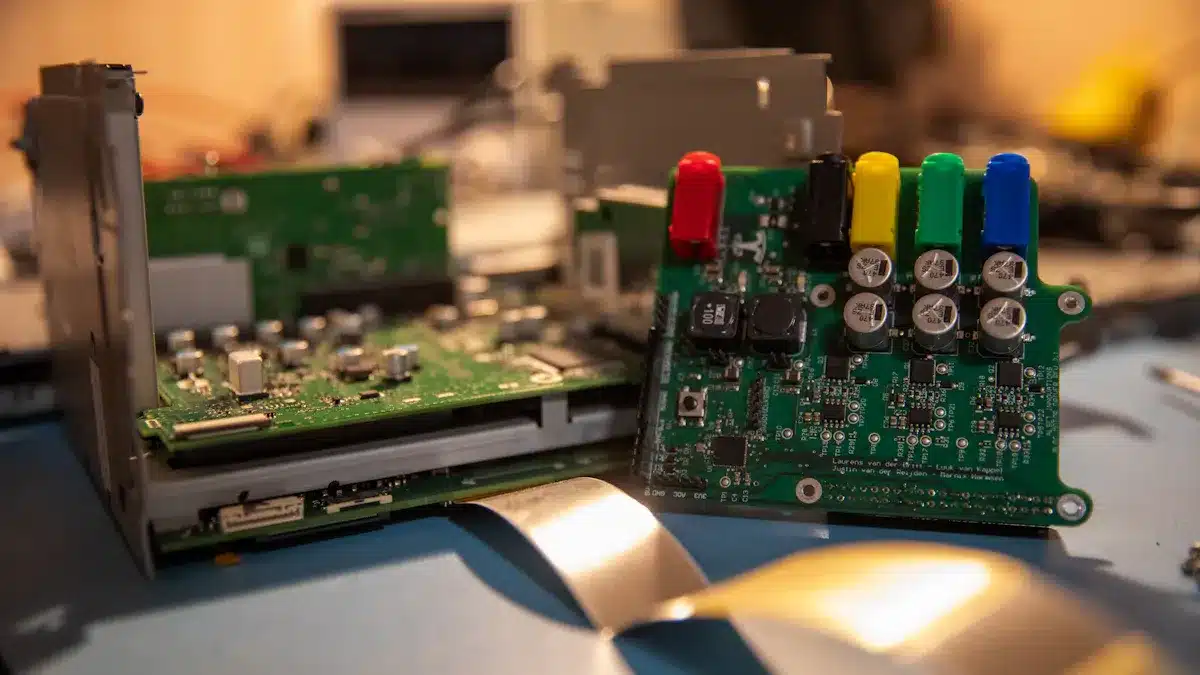

PCBA для бытовой техники
Основные типы
Ты часто сталкиваешься с терминами PCB и PCBA, когда выбираешь электронику для бытовой техники. Важно понимать разницу между ними, чтобы сделать правильный выбор.
Термин | Определение | Роль и значение в бытовой технике |
|---|---|---|
PCB (печатная плата) | Голая плата без электронных компонентов, служит основой и носителем электрических соединений | Не функционирует самостоятельно, является лишь базой для монтажа компонентов |
PCBA (сборка печатной платы) | Полностью собранная плата с установленными электронными компонентами | Является функциональным элементом, обеспечивает надежность, стабильность, работоспособность, влияет на срок службы и скорость работы бытовой техники |
Ты выбираешь PCBA для бытовой техники, потому что только собранная плата становится «мозгом» устройства. Надежность и срок службы техники напрямую зависят от качества сборки и правильного подбора компонентов.
SMT и THT
Существует два основных способа монтажа компонентов на плату: SMT (поверхностный монтаж) и THT (монтаж в отверстия). SMT позволяет устанавливать миниатюрные детали прямо на поверхность платы. Такой подход дает высокую плотность монтажа и подходит для компактных устройств. THT требует установки выводных компонентов в отверстия платы. Этот способ обеспечивает прочность соединений и часто используется для деталей, которые испытывают механические нагрузки.
Смешанные решения
В современной бытовой технике часто применяют смешанные PCBA, где сочетаются SMT и THT. Такой подход дает сразу несколько преимуществ:
Преимущество | SMT | THT | Смешанная сборка (SMT+THT) |
|---|---|---|---|
Механическая прочность | Низкая | Высокая | Высокая за счет THT-компонентов |
Плотность монтажа | Высокая | Низкая | Высокая благодаря SMT-компонентам |
Миниатюризация | Возможна | Ограничена | Возможна, сочетая оба подхода |
Автоматизация производства | Высокая | Низкая | Высокая, с применением выборочной пайки |
Надежность | Средняя | Высокая | Повышенная за счет комбинирования преимуществ обеих технологий |
Совет: Смешанная сборка требует точной настройки процессов пайки. Это помогает снизить термическую нагрузку на плату и повысить качество соединений. Такой подход особенно важен для сложных и ответственных устройств.
Ты выбираешь смешанные PCBA для бытовой техники, если хочешь получить надежное, компактное и долговечное решение.
Преимущества SMT
Компактность
Ты выбираешь SMT-технологию, если хочешь сделать устройство компактным и легким. SMT-компоненты намного меньше по размеру, чем традиционные детали с выводами. Ты можешь разместить их с обеих сторон платы, что экономит место и позволяет создавать миниатюрные устройства. Это особенно важно для современной бытовой техники, где каждый миллиметр на счету.
Аспект SMT | Как влияет на компактность |
|---|---|
Меньше, чем у традиционных деталей | |
Монтаж с обеих сторон | Экономит пространство |
Высокая плотность монтажа | Позволяет разместить больше функций |
Многослойные платы | Увеличивают количество компонентов |
Автоматизация сборки | Уменьшает вес и размеры устройства |
💡 Совет: Ты можешь использовать SMT-компоненты, чтобы сделать устройство тоньше и легче. Это удобно для портативной техники и умных гаджетов.
Чаще всего ты используешь такие SMT-компоненты:
конденсаторы,
микросхемы,
транзисторы,
диоды.
Они не требуют сверления отверстий, что упрощает производство и снижает вес платы. Благодаря этому ты получаешь компактную и надежную бытовую технику.
Массовое производство
SMT-технология помогает тебе быстро и эффективно собирать большие партии устройств. Автоматизация процесса увеличивает скорость производства и снижает затраты на сборку. Ты можешь выпускать тысячи плат за короткое время, что важно для массового рынка бытовой техники.
SMT увеличивает плотность компоновки и уменьшает размеры устройств, что снижает себестоимость.
Автоматизация повышает производительность и уменьшает расходы на ручной труд.
Ты экономишь на материалах, потому что используешь меньше места и меньше припоя.
⚠️ Важно: Для SMT тебе нужны современные машины и точное оборудование. Первоначальные вложения могут быть высокими, но при больших объемах производства они быстро окупаются.
Ты выбираешь SMT, если хочешь снизить себестоимость, ускорить выпуск продукции и сделать бытовую технику доступнее для покупателей.
Роль THT
Прочность соединений
Ты выбираешь THT (сквозной монтаж), когда тебе нужна максимальная прочность соединений. Эта технология особенно важна для крупных и тяжелых компонентов, например, больших конденсаторов или трансформаторов. Ты устанавливаешь такие детали через отверстия в плате и припаиваешь их с обратной стороны. Это создает очень прочное соединение, которое выдерживает сильные механические нагрузки.
THT подходит для компонентов, которые часто подвергаются вибрациям или ударам.
Ты используешь THT, если детали тяжелые или выделяют много тепла.
Места пайки THT обеспечивают высокую механическую жесткость.
SMT-компоненты не выдерживают таких нагрузок, как THT.
Для особо сложных случаев ты применяешь паяльные анкеры THR, чтобы усилить прочность.
💡 Совет: Если ты проектируешь плату для стиральной машины или холодильника, где возможны вибрации, выбирай THT для крепления крупных деталей. Это повысит срок службы устройства.
Надежность
Ты заботишься о надежности бытовой техники, поэтому обращаешь внимание на испытания THT соединений. В лабораториях проверяют платы с THT на прочность при вибрациях и резких изменениях температуры. Результаты показывают, что такие соединения сохраняют целостность и электрические свойства даже после многих циклов нагрева и охлаждения.
THT соединения устойчивы к многократным вибрациям и температурным перепадам.
Ты видишь, что электрические параметры остаются стабильными даже после длительной эксплуатации.
В сравнении с SMT, THT показывает лучшие результаты по надежности в сложных условиях.
Технологии Pin In Paste (PIP) и Through Hole Reflow (THR) еще больше повышают надежность соединений.
Параметр | THT соединения | SMT соединения |
|---|---|---|
Устойчивость к вибрациям | Высокая | Средняя |
Надежность при нагреве | Высокая | Средняя |
Стабильность контакта | Отличная | Хорошая |
✅ Факт: Опыт эксплуатации бытовой техники подтверждает: платы с THT служат дольше и реже выходят из строя в сложных условиях. Ты выбираешь THT, если хочешь получить максимальную надежность и долговечность устройства.
Гибкие платы
Применение
Ты часто сталкиваешься с гибкими платами, когда проектируешь современную бытовую технику. Эти платы применяются там, где важны компактность, гибкость и надежность. Ты выбираешь гибкие платы для устройств, которым нужно экономить пространство и уменьшать вес. Например, гибкие платы используют в:
Стиральных машинах и холодильниках с ограниченным внутренним пространством.
Микроволновых печах, где требуется соединять элементы в сложных корпусах.
Пылесосах и роботах-пылесосах, где детали постоянно двигаются.
Кухонных комбайнах и кофемашинах с подвижными узлами.
Портативных устройствах, где важен минимальный вес.
Гибкие платы бывают статическими и динамическими. Статические платы гнутся только при сборке, а динамические работают в условиях постоянных изгибов. Ты выбираешь нужный тип в зависимости от задачи. Полиимидные материалы обеспечивают прочность, химическую и термическую стойкость. Это важно для бытовой техники, которая работает в разных условиях.
💡 Совет: Используй гибкие платы, если хочешь упростить монтаж и сделать устройство компактнее.
Преимущества
Гибкие платы дают тебе много преимуществ при проектировании бытовой техники:
Ты экономишь место и уменьшаешь вес устройства.
Платы принимают сложные формы, что удобно для уникальных корпусов.
Монтаж становится проще, а ошибки при сборке встречаются реже.
Ты повышаешь надежность соединений, потому что сокращаешь количество разъемов.
Гибкие платы устойчивы к вибрациям и перепадам температур.
Ты создаешь долговечные устройства с минимальным риском поломки.
Гибкие шлейфы позволяют соединять подвижные части без риска обрыва.
Гибкие и гибко-жесткие платы часто используют в устройствах, где важна надежность и устойчивость к внешним воздействиям. Ты выбираешь их для техники, которая должна работать долго и без сбоев. Благодаря гибким платам ты можешь создавать современные, легкие и функциональные бытовые приборы.
Классы качества
IPC Class 2
Ты часто выбираешь платы класса IPC Class 2 для бытовой техники. Этот класс качества подходит для устройств, которые должны работать стабильно, но не требуют максимальной надежности, как в медицинской или военной технике. Большинство современных стиральных машин, холодильников, микроволновок и другой бытовой электроники используют именно этот стандарт.
Основные требования IPC Class 2:
Платы изготавливаются по стандарту IPC-6012.
Качество сборки проверяют по стандарту IPC-A-600 Class 2.
Монтаж компонентов соответствует IPC-610-D Class 2.
Пайку выполняют по J-STD-001 Class 2.
Контроль качества включает визуальный осмотр, автоматический оптический контроль (AOI) и функциональные тесты.
Соблюдается соответствие экологическим нормам RoHS.
Для проверки используют рентген, тестирование сетей, Flying Probe и двойной доступ.
Применяют разные технологии монтажа: SMT, THT, смешанный монтаж, BGA.
Контролируют сквозные и глухие отверстия, управляют импедансом, следят за качеством пайки BGA.
💡 Совет: Если ты хочешь получить надежную и долговечную бытовую технику, выбирай платы с сертификатом IPC Class 2. Такой подход обеспечивает баланс между качеством и стоимостью.
IPC Class 3
Ты выбираешь платы класса IPC Class 3, если разрабатываешь устройства, где важна максимальная надежность и безотказность. Этот класс используют для авиации, медицины и военной техники. В бытовой технике такие платы встречаются редко, но иногда их применяют для особо ответственных узлов, например, в системах безопасности или умных замках.
Особенности IPC Class 3:
Максимально строгие требования к качеству пайки и сборки.
Каждый элемент платы проходит тщательную проверку.
Надежность соединений выше, чем у Class 2.
Срок службы устройства увеличивается.
Стоимость производства выше.
Класс качества | Где применяется | Надежность | Стоимость |
|---|---|---|---|
IPC Class 2 | Бытовая техника | Высокая | Средняя |
IPC Class 3 | Критические системы | Очень высокая | Высокая |
✅ Факт: Для большинства бытовых приборов достаточно класса IPC Class 2. Ты выбираешь Class 3 только для устройств, где сбой недопустим.
Материалы и упаковка
Тепловые характеристики
Ты часто сталкиваешься с проблемой перегрева в бытовой технике. Для защиты плат и компонентов тебе нужно выбирать материалы с высокой термостойкостью. Ты используешь специальные материалы, которые сохраняют форму и свойства даже при высоких температурах. Например, CDM® и Durapol® не деформируются при нагреве и защищают плату от повреждений. Они устойчивы к химическим веществам и служат долго.
Материал / Компонент | Основные свойства и влияние на тепловые характеристики |
|---|---|
CDM® и Durapol® | Высокая термостойкость, химическая стойкость, стабильность размеров, предотвращение деформации при нагреве, долговечность |
Damicoat® 2405-01 | Быстросохнущий алкидный лак, защита от влаги и тропических условий, улучшение надежности и стабильности работы PCBA |
Damilux 4700F | УФ-отверждаемый уретановый компаунд, обеспечивает влагостойкость, повышает надежность и стабильность работы |
Isotape® 54921PV4 | Термостойкая лента, выдерживает кратковременные температуры до 260°C, используется в высокотемпературных процессах |
Ты применяешь капсулирующие и заливочные компаунды, такие как Damicoat® 2405-01 и Damilux 4700F. Эти материалы защищают плату от влаги и тропических условий, что особенно важно для техники на кухне или в ванной. Термостойкие ленты, например Isotape® 54921PV4, помогают защитить чувствительные участки платы во время пайки и других горячих процессов.
💡 Совет: Используй материалы с высокой термостойкостью, если хочешь продлить срок службы бытовой техники и снизить риск поломок из-за перегрева.
Антистатическая защита
Ты знаешь, что статическое электричество может повредить микросхемы и другие чувствительные компоненты на плате. Для защиты ты используешь антистатические упаковочные материалы. Они предотвращают накопление заряда и защищают плату при транспортировке и хранении.
Ты выбираешь антистатические пакеты и контейнеры для хранения плат.
Ты используешь антистатические перчатки и коврики при сборке.
Ты следишь за тем, чтобы рабочее место было оборудовано заземлением.
⚡ Важно: Даже небольшое статическое напряжение может вывести из строя дорогостоящую электронику. Ты всегда применяешь антистатическую защиту, чтобы сохранить работоспособность и надежность бытовой техники.
Ты видишь, что правильный выбор материалов и упаковки помогает тебе создавать долговечные и безопасные устройства.
Сравнение типов
Когда ты выбираешь PCBA для бытовой техники, тебе важно сравнить разные типы сборки по ключевым критериям. Каждый тип платы имеет свои сильные и слабые стороны. Ты должен учитывать условия эксплуатации, требования к надежности, бюджету и возможностям ремонта.
Надежность
Ты хочешь, чтобы бытовая техника работала долго и без сбоев. Надежность платы зависит от технологии монтажа и условий эксплуатации. Вот основные различия:
Тип PCBA | Надежность в стандартных условиях | Надежность при вибрациях и нагрузках | Применение |
|---|---|---|---|
SMT | Высокая | Средняя | Компактные устройства, массовое производство |
THT | Очень высокая | Очень высокая | Крупные детали, высокая нагрузка, вибрации |
Смешанная (SMT+THT) | Очень высокая | Очень высокая | Сложные устройства, требующие прочности и компактности |
Гибкая плата | Высокая | Высокая | Подвижные и компактные устройства |
💡 Ты выбираешь смешанные платы или THT, если ожидаешь сильные вибрации или механические нагрузки. Для обычной техники часто достаточно SMT или гибких плат.
Стоимость
Стоимость влияет на цену конечного устройства. Ты должен учитывать не только цену самой платы, но и затраты на производство и обслуживание.
SMT — самая экономичная технология для массового производства. Ты экономишь на материалах и времени сборки.
THT — дороже из-за ручной пайки и больших размеров компонентов.
Смешанные платы стоят дороже SMT, но дешевле полностью THT.
Гибкие платы обычно дороже из-за сложных материалов и технологий.
Тип PCBA | Стоимость производства | Стоимость ремонта |
|---|---|---|
SMT | Низкая | Средняя |
THT | Высокая | Низкая |
Смешанная | Средняя | Средняя |
Гибкая плата | Высокая | Высокая |
🏷️ Если ты выпускаешь большие партии бытовой техники, выбирай SMT. Для уникальных или сложных устройств смешанные или гибкие платы могут быть оправданы.
Ремонтопригодность
Ты должен думать о ремонте заранее. Некоторые платы проще чинить, другие сложнее.
THT-платы легко ремонтировать. Ты можешь быстро заменить крупные детали.
SMT-платы сложнее паять вручную. Мелкие компоненты требуют специального оборудования.
Смешанные платы сочетают плюсы и минусы обеих технологий.
Гибкие платы труднее ремонтировать из-за особенностей конструкции.
Сравнение ремонтопригодности:
THT — легко заменить детали, подходит для сервисных центров.
SMT — сложнее ремонтировать, часто требуется замена всей платы.
Смешанные — средняя сложность ремонта.
Гибкие — ремонт почти невозможен, чаще всего требуется полная замена.
🔧 Ты выбираешь THT или смешанные платы, если хочешь упростить ремонт бытовой техники.
Энергоэффективность
Энергоэффективность важна для современных устройств. Ты стремишься снизить энергопотребление и повысить КПД.
SMT-платы обеспечивают минимальные потери энергии. Ты получаешь компактные и экономичные устройства.
THT-платы менее эффективны из-за больших размеров и длинных дорожек.
Смешанные платы дают хороший баланс между эффективностью и надежностью.
Гибкие платы позволяют оптимизировать трассировку, что снижает потери энергии.
Тип PCBA | Энергоэффективность | Особенности |
|---|---|---|
SMT | Высокая | Минимальные потери, компактность |
THT | Средняя | Длинные дорожки, большие детали |
Смешанная | Высокая | Баланс между SMT и THT |
Гибкая плата | Высокая | Оптимальная трассировка, гибкость |
⚡ Ты выбираешь SMT или гибкие платы, если хочешь сделать бытовую технику максимально энергоэффективной.
Вывод:
Тебе нужно выбирать тип PCBA для бытовой техники, исходя из задач устройства. Если важна надежность и ремонтопригодность — обрати внимание на THT или смешанные платы. Если приоритет — компактность, массовое производство и энергоэффективность — выбирай SMT или гибкие платы. Условия эксплуатации и требования к устройству всегда определяют твой выбор.
Выбор PCBA
Сложные устройства
Ты сталкиваешься с выбором PCBA для сложных бытовых устройств, например, стиральных машин или холодильников. В таких случаях тебе важно учитывать не только базовые параметры, но и дополнительные требования к надежности и долговечности. Сложные устройства часто работают в условиях перепадов температуры, вибраций и высокой нагрузки. Ты должен выбирать платы, которые обеспечивают стабильную работу и долгий срок службы.
Обрати внимание на следующие критерии:
Прецизионное проектирование систем охлаждения. Это важно для точного контроля температуры, особенно в холодильниках.
Прочная и долговечная конструкция. Такая плата выдерживает внешние нагрузки и служит дольше.
Эффективное управление питанием. Это снижает эксплуатационные расходы и повышает энергоэффективность.
💡 Ты выбираешь PCBA для бытовой техники с учетом этих критериев, чтобы техника работала стабильно и эффективно.
В сложных устройствах часто используют смешанные платы (SMT+THT) или многослойные SMT-платы. Такой подход помогает объединить компактность, надежность и высокую производительность. Ты также можешь применять жестко-гибкие платы, если требуется разместить электронику в ограниченном пространстве или сложной форме корпуса.
Простые устройства
Для простых бытовых приборов, таких как электрочайники, вентиляторы или настольные лампы, ты можешь выбрать более простые решения. Здесь не требуется высокая плотность монтажа или сложные схемы управления. Ты можешь использовать стандартные жесткие печатные платы с поверхностным или сквозным монтажом.
Ведущие производители рекомендуют такие типы плат для простых устройств:
Тип платы | Применение в бытовой технике | Преимущества |
|---|---|---|
Жесткие печатные платы | Электрочайники, лампы, вентиляторы | Надежность, простота монтажа |
Гибкие платы | Компактные гаджеты, игрушки | Экономия места, легкость сборки |
Ты выбираешь простую PCBA для бытовой техники, если хочешь снизить стоимость и упростить производство. В этом случае ремонт и обслуживание также становятся проще.
🛠️ Совет: Для простых устройств не стоит усложнять конструкцию платы. Используй проверенные решения, чтобы техника была доступной и надежной.
Малые партии
Если ты производишь малые партии бытовой техники или разрабатываешь прототипы, тебе нужны гибкие и адаптивные решения. На рынке есть предложения, которые учитывают особенности малосерийного производства. Ты можешь заказать платы разных размеров и толщины, выбрать нужный тип отверстий и меди, а также воспользоваться дополнительными услугами.
Параметр | Значение |
|---|---|
Размер платы | |
Толщина платы | От 0.1 до 6.5 мм |
Минимальный диаметр | Сквозное: 0.1 мм, зарывочное: 0.1 мм, заглухое: 0.075 мм |
Толщина меди | Внешняя до 20 унций, внутренняя до 10 унций |
Минимальные интервалы | От 0.075 мм между трассами и кривыми |
Спецтехнологии | Золотой палец, обшивка кромки |
Типы плат | Гибкие и жесткие гибкие платы |
Услуги под ключ | Поставка компонентов, программирование, сборка, тестирование |
Логистика | Экспресс-доставка (DHL, UPS, FedEx и др.) |
Ты можешь воспользоваться прототипной и мало серийной сборкой, заказать комплексное обслуживание, включая закупку компонентов, SMT и THT монтаж, а также тестирование. Это удобно, если ты хочешь быстро вывести новый продукт на рынок или протестировать новую конструкцию.
Ты получаешь гибкость в сроках и объемах производства.
Ты можешь выбрать любые типы плат, включая гибкие и жестко-гибкие.
Ты экономишь время за счет услуг под ключ и быстрой логистики.
🚚 Используй экспресс-доставку и комплексные сервисы, чтобы ускорить запуск малых партий бытовой техники.

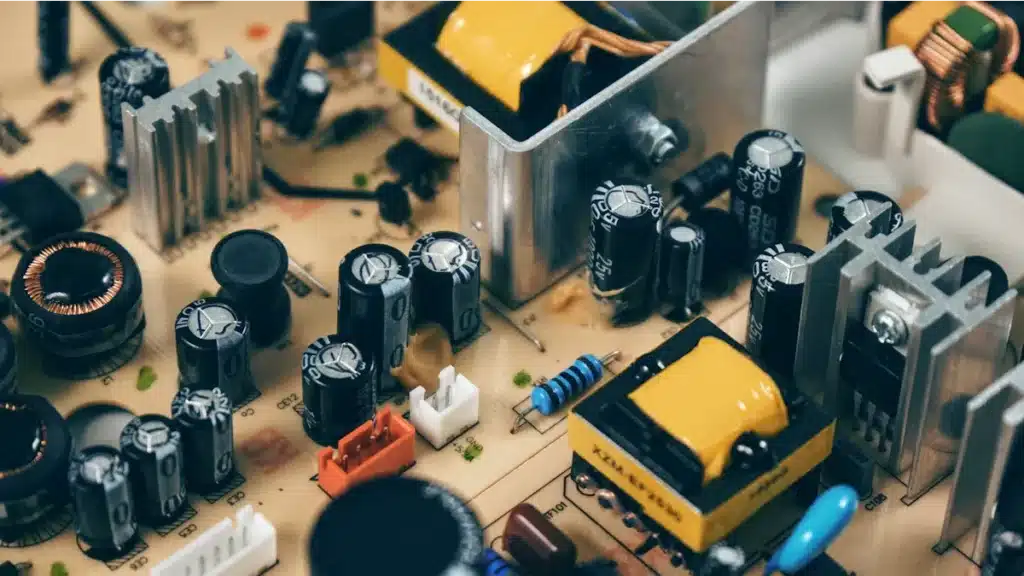

Для большинства современных устройств ты выбираешь многослойные SMT-платы, потому что они обеспечивают компактность и высокую производительность. В отдельных случаях смешанные или гибкие решения лучше подходят для сложных условий эксплуатации. Посмотри, как выбор влияет на характеристики:
Аспект | PCB | PCBA |
|---|---|---|
Стоимость | Ниже | Выше |
Надежность | Средняя | Высокая |
Функциональность | Ограничена | Максимальная |
Ты повышаешь надежность, если используешь комплексное тестирование и автоматизированные методы пайки. Обращай внимание на тепловые режимы, защиту от влаги и правильное размещение компонентов. Учитывай специфику устройства и условия эксплуатации при выборе PCBA для бытовой техники.
FAQ
Какой тип PCBA выбрать для умной бытовой техники?
Ты выбираешь многослойные SMT-платы. Они обеспечивают компактность, высокую производительность и энергоэффективность. Такой вариант подходит для умных холодильников, стиральных машин и другой современной техники.
Можно ли использовать гибкие платы в обычных приборах?
Ты применяешь гибкие платы, если нужно сэкономить место или соединить подвижные части. В простых устройствах чаще используют жесткие платы. Гибкие решения подходят для компактных гаджетов и техники с ограниченным пространством.
Как проверить качество PCBA при покупке?
Ты обращаешь внимание на наличие сертификатов IPC Class 2 или Class 3. Проверь визуально пайку и упаковку. Надежные производители предоставляют результаты тестирования и гарантии.
Совет: Всегда запрашивай документацию и тестовые отчёты у поставщика.
Какие материалы лучше использовать для защиты платы?
Ты выбираешь материалы с высокой термостойкостью и влагозащитой. Например, компаунды Damicoat® или Damilux 4700F. Они защищают плату от перегрева и влаги, продлевают срок службы техники.
Какой тип монтажа проще ремонтировать?
THT-платы проще ремонтировать. Ты легко заменяешь крупные детали вручную. SMT-платы требуют специального оборудования для ремонта, особенно если компоненты очень мелкие.
Тип монтажа | Ремонтопригодность |
|---|---|
THT | Легко |
SMT | Сложно |
