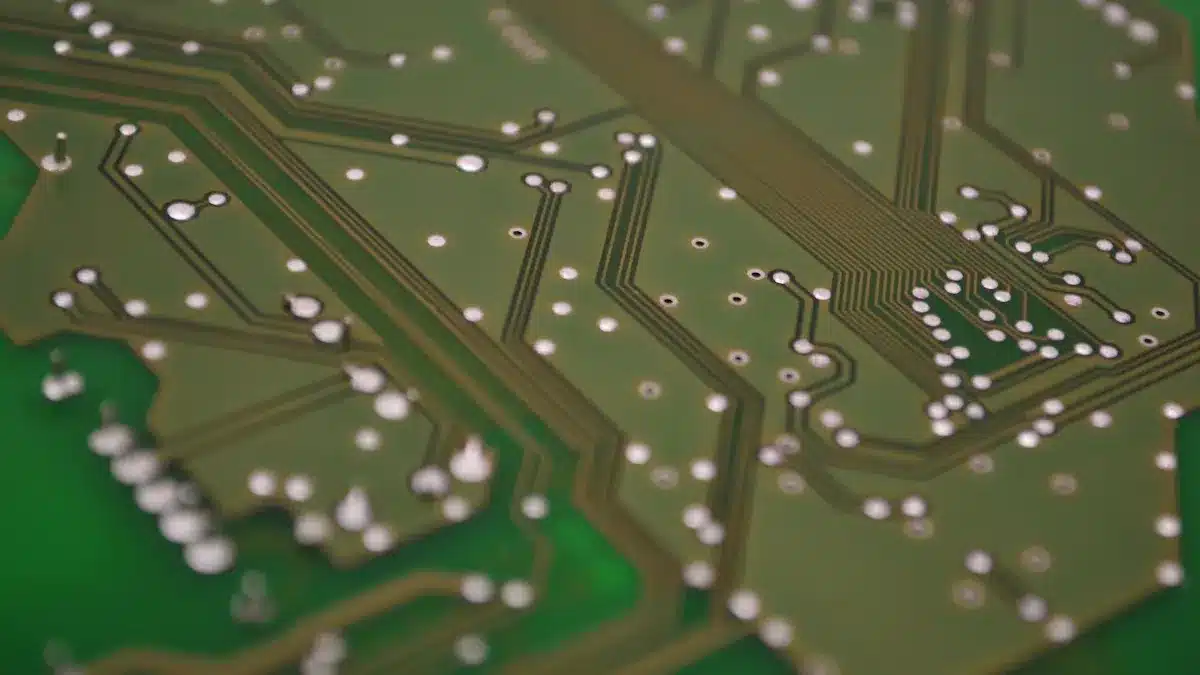

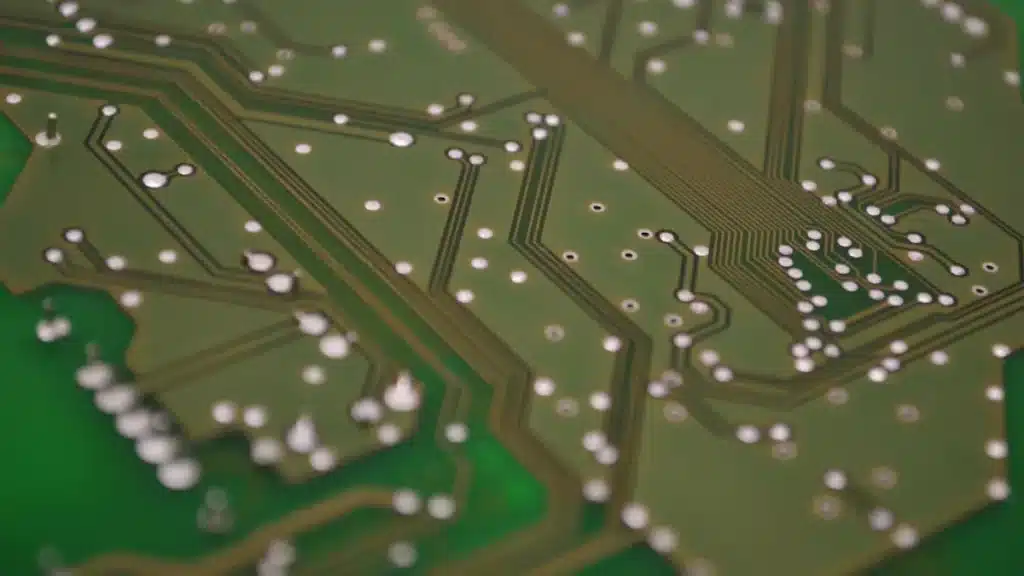

Толщина дорожек на плате регулируется стандартами ГОСТ и IPC. Ты должен знать, что выбор между ними влияет на точность, стоимость и надёжность платы. Например, ГОСТ Р 53429-2009 предлагает семь классов точности, где минимальная ширина проводника может меняться от 0,75 мм до 0,05 мм. В то же время, IPC-6012E предъявляет строгие требования к аннулярному кольцу и контролю качества. Посмотри на таблицу, чтобы увидеть различия:
Класс | Мин. ширина (мм) | Мин. зазор (мм) | Мин. кольцо (мм) | Допуски на отверстия (мм) |
|---|---|---|---|---|
ГОСТ 1 | 0,75 | >0,75 | >0,75 | -0,15 |
ГОСТ 7 | 0,05 | 0,05 | 0,015 | -0,05 |
IPC Class 3 | – | – | 0,05/0,025 | Строгие |
Использование более высокого класса требует точных технологий, но гарантирует надёжность соединений.
Основные Выводы
ГОСТ и IPC — главные стандарты для толщины дорожек на печатных платах, каждый подходит для разных задач и условий.
ГОСТ предлагает фиксированные классы точности с минимальными размерами дорожек, а IPC позволяет рассчитывать размеры по току и условиям эксплуатации.
Толщина меди влияет на ширину дорожек и их способность пропускать ток, чем толще медь, тем уже можно делать дорожки без потери надежности.
Выбирай стандарт и класс платы в зависимости от назначения устройства: для простых изделий подходят базовые классы, для ответственных — высокоточные и строгие требования IPC или ГОСТ.
Используй онлайн-калькуляторы и согласовывай параметры с производителем, чтобы избежать ошибок и повысить качество платы.
Стандарты ГОСТ и IPC
ГОСТ
Ты часто сталкиваешься с ГОСТ, если проектируешь или производишь печатные платы в России и странах СНГ. Этот стандарт устанавливает чёткие правила для всех этапов создания платы. ГОСТ определяет, какие параметры платы считаются допустимыми, например, толщину меди, размеры дорожек, качество пайки и даже количество возможных дефектов. Благодаря этим требованиям ты можешь контролировать стабильность и качество продукции. ГОСТ также задаёт количественные показатели, такие как допустимые отклонения в пределах 10% и процент соответствия до 100%. Это помогает тебе быть уверенным, что плата прослужит долго и будет безопасной в эксплуатации.
ГОСТ важен, потому что он позволяет тебе объективно оценивать качество платы и процессы производства. Если ты соблюдаешь эти нормы, ты снижаешь риск брака и повышаешь надёжность изделия.
IPC
Ты используешь стандарты IPC, если работаешь с международными заказчиками или производителями. IPC — это набор документов, которые регулируют все аспекты проектирования и производства печатных плат по всему миру. Эти стандарты охватывают такие параметры, как толщина дорожек на плате, качество покрытия, размеры отверстий и параметры надёжности. Например, IPC требует строгого контроля дефектов на миллион возможностей (DPMO) и устанавливает количественные лимиты для каждого этапа производства. Благодаря этим правилам ты можешь выпускать продукцию, которая соответствует мировым требованиям по качеству и безопасности.
Стандарты IPC помогают тебе поддерживать высокий уровень качества, потому что они требуют полного соответствия продукции установленным параметрам. Это особенно важно, если ты хочешь, чтобы твои платы работали стабильно даже в сложных условиях.
Толщина дорожек на плате: требования
ГОСТ — классы точности
Когда ты проектируешь печатную плату по ГОСТ, ты обязательно сталкиваешься с понятием классов точности. Каждый класс определяет минимальные размеры дорожек и зазоров между ними. Например, для первого класса точности минимальная ширина дорожки составляет 0,75 мм, а для седьмого класса — уже 0,05 мм. Чем выше класс, тем меньше размеры, но тем выше требования к производству.
ГОСТ также указывает стандартные толщины меди, которые ты выбираешь при проектировании. Обычно используют значения от 0,5 до 2 унций на квадратный фут, что соответствует диапазону от 17,5 до 70 микрометров. На практике чаще всего встречаются толщины меди 18, 35 и 70 мкм. Толщина меди влияет на то, какой ток может безопасно проходить по дорожке. Если ты выбираешь более толстую медь, ты можешь сделать дорожки уже, сохраняя ту же пропускную способность.
Толщина меди (унция/фут²) | Толщина меди (мкм) |
|---|---|
0,5 | 17,5 |
1 | 35 |
2 | 70 |
3 | 105 |
Совет: При металлизации отверстий на внешних слоях платы ГОСТ рекомендует добавлять дополнительный слой меди толщиной 18–35 мкм. Это повышает надёжность соединений.
IPC — классы и параметры
Если ты работаешь по международным стандартам, тебе нужно знать о требованиях IPC. Стандарт IPC-2221 помогает тебе рассчитать минимальную ширину дорожки, учитывая ток, толщину меди и допустимый нагрев. В отличие от ГОСТ, IPC не ограничивается только фиксированными размерами. Ты сам рассчитываешь параметры, исходя из условий эксплуатации.
В IPC выделяют три класса качества: Class 1 (общего назначения), Class 2 (промышленная электроника) и Class 3 (ответственные изделия, например, авиация). Для каждого класса предъявляются свои требования к ширине дорожек, зазорам и аннулярным кольцам. Например, для Class 3 минимальная ширина дорожки может быть меньше, но требования к контролю качества намного выше.

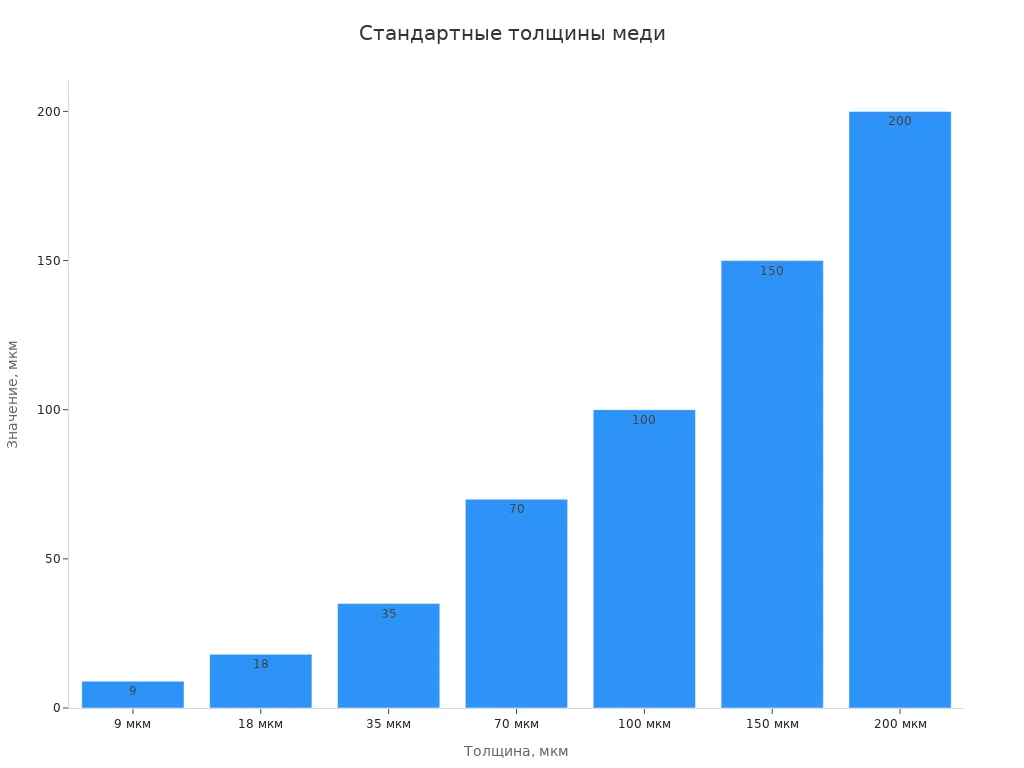

Толщина меди в IPC также выражается в микрометрах и унциях. Самые распространённые значения — 18, 35, 70, 100, 150 и 200 мкм. Ты выбираешь толщину меди в зависимости от того, какой ток будет проходить по дорожке и насколько важна надёжность платы.
Обрати внимание: толщина дорожек на плате по IPC всегда рассчитывается с учётом реальных условий эксплуатации. Это позволяет тебе создавать платы, которые выдерживают нужные нагрузки и служат дольше.
Согласно стандартам, 1 унция меди равна примерно 35 мкм. Это соотношение используют для расчёта параметров платы как по ГОСТ, так и по IPC. Если ты хочешь повысить токовую нагрузку, увеличь толщину меди или ширину дорожки.
Сравнение стандартов

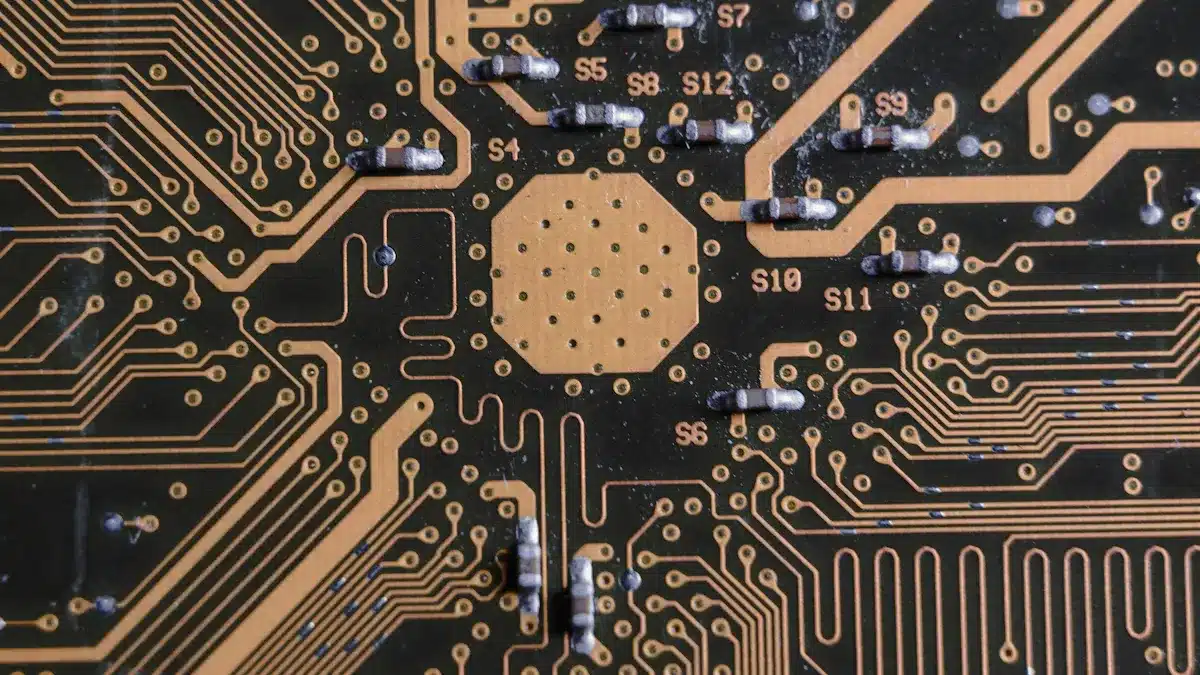

Ширина и зазоры
Ты часто сталкиваешься с вопросом, какую минимальную ширину дорожек и зазоры выбрать для своей платы. ГОСТ и IPC предлагают разные подходы. ГОСТ делит платы на классы точности, где каждый класс определяет свои минимальные размеры. IPC использует классы качества и учитывает условия эксплуатации. Сравни параметры в таблице:
Параметр | ГОСТ 1 (крупный) | ГОСТ 3 (средний) | ГОСТ 5 (тонкий) | ГОСТ 7 (ультратонкий) | IPC Class 1 (общий) | IPC Class 2 (повышенный) | IPC Class 3 (высоконадежный) |
|---|---|---|---|---|---|---|---|
Минимальная ширина дорожек, мм | ≥0,75 | ≥0,25 | ≥0,10 | ≥0,05 | ~0,20–0,30 | ~0,10–0,20 | ~0,075 (в HDI ~0,05) |
Минимальный зазор между дорожками, мм | ≥0,75 | ≥0,25 | ≥0,10 | ≥0,05 | ~0,20–0,30 | ~0,10–0,20 | ~0,075 (зависит от дизайна) |
Диаметр металлизированных отверстий, мм | ~1,0 и более | ~0,5–0,8 | ~0,3–0,4 | ~0,25 (microvia) | ~0,50 | ~0,30 | ~0,25 (microvia до 0,10) |
Аннулярное кольцо, мм | ≥0,30 | ≥0,10 | ≥0,025 | 0,015 | Может отсутствовать | >0 мм (внешн.), tangency (внутр.) | ≥0,05 (внешн.), ≥0,025 (внутр.) |
Типовое применение | Простые платы | Многослойные платы | Высокая плотность | HDI, микросборки | Игрушки, простые устройства | Промышленная электроника | Авиация, медицина, оборона |
Обрати внимание: между классами ГОСТ и IPC нет прямого соответствия, но ты можешь найти похожие параметры по уровню точности и применению. Например, ГОСТ 1 ближе к IPC Class 1, а ГОСТ 7 — к IPC Class 3.
Толщина дорожек на плате зависит не только от класса, но и от выбранной толщины меди. В IPC ты рассчитываешь размеры исходя из тока и условий работы, а в ГОСТ чаще используешь фиксированные значения.
Применение и ограничения
Ты должен учитывать технологические ограничения при проектировании платы. ГОСТ и IPC устанавливают минимальные размеры и правила размещения компонентов. Вот основные ограничения, которые тебе важно знать:
Минимальная толщина платы по ГОСТ — 1 мм, по IPC — от 0,1 мм.
Максимальная толщина платы — 3 мм (ГОСТ), до 3,5 мм (IPC).
Минимальная ширина проводника — 0,1 мм для стандартной фольги, но современные технологии позволяют уменьшить до 0,075 мм.
Минимальный зазор между дорожками — 0,1 мм, иногда до 0,075 мм.
Минимальный диаметр металлизированного отверстия — 0,25 мм, в IPC — до 0,2 мм.
Максимальный размер стороны платы по ГОСТ — 500 мм, в IPC ограничений нет.
Отступ элементов от края платы — минимум 0,3 мм (внешние слои), в IPC — 0,2 мм.
Параметр | Значение по ГОСТ | Значение по IPC |
|---|---|---|
Толщина платы, мм | 0,1–3,5 | |
Минимальная ширина дорожки, мм | 0,1 | ≤0,075 |
Минимальный зазор, мм | 0,1 | ≤0,075 |
Диаметр отверстия, мм | 0,25 | 0,2 |
Размер платы, мм | до 500 | не ограничено |
Отступ от края, мм | 0,3 | 0,2 |
Совет: Не размещай компоненты ближе 5 мм к краю платы. Это правило помогает избежать повреждений при резке и пайке.
Ты можешь мультиплицировать платы малого размера, чтобы упростить производство. Размещай тяжелые компоненты ближе к центру платы или равномерно распределяй их, чтобы избежать деформации.
Если ты проектируешь плату для сложных устройств, выбирай более высокие классы IPC или ГОСТ. Это позволит уменьшить размеры дорожек и зазоров, но потребует точного оборудования и контроля качества.
Критерии выбора
Тип изделия
Ты должен выбирать стандарт, исходя из назначения платы. Если ты разрабатываешь простое устройство, например, игрушку или бытовой прибор, тебе подойдут базовые классы ГОСТ или IPC Class 1. Для промышленной электроники или автомобильных систем лучше использовать IPC Class 2 или ГОСТ 3–5. Если ты проектируешь плату для авиации, медицины или военной техники, выбирай только самые высокие классы — IPC Class 3 или ГОСТ 6–7.
Обрати внимание на требования по току и теплу. Для мощных цепей выбирай большую толщину меди и увеличивай ширину дорожек. Если твоя плата работает в условиях высокой температуры, учитывай это при расчете параметров. Производственные возможности тоже важны. Не все заводы могут изготовить платы с очень тонкими дорожками или малыми зазорами. Перед заказом уточни, какие минимальные размеры поддерживает твой производитель.
Совет: Всегда согласовывай требования с производством. Это поможет избежать ошибок и снизить риск брака.
Надежность и стоимость
Выбор стандарта напрямую влияет на себестоимость и надежность платы. Чем выше класс, тем строже требования к контролю качества. Например, для изделий класса 3 толщина металлизации переходных отверстий должна быть не менее 25 мкм. Такой контроль требует специальных процедур, например, микрошлифов, что увеличивает трудозатраты и стоимость.
Посмотри на таблицу, чтобы понять, как требования влияют на цену и надежность:
Параметр | Класс изделия | Требование / Значение | Влияние на себестоимость и надежность |
|---|---|---|---|
Толщина металлизации переходных отверстий | 3 | Не менее 25 мкм | Высокая надежность, но требует разрушающего контроля |
Метод контроля | 3 | Микрошлифы (разрушающий контроль) | Увеличение трудозатрат и себестоимости |
Количество микрошлифов (пример) | При AQL=0,10 и объеме партии 91-150 панелей | 125 микрошлифов | Существенное увеличение себестоимости из-за объема контроля |
Варианты верификации (компания NCAB) | – | 3 уровня контроля: полный, средний, минимальный | Позволяет снизить количество микрошлифов и себестоимость, сохраняя требуемую надежность |
Если ты выбираешь высокий класс, ты получаешь максимальную надежность, но увеличиваешь себестоимость. Для массовых и недорогих изделий лучше выбрать средний уровень контроля. Для ответственных плат экономить нельзя — здесь важна каждая деталь.
Расчет толщины дорожек на плате

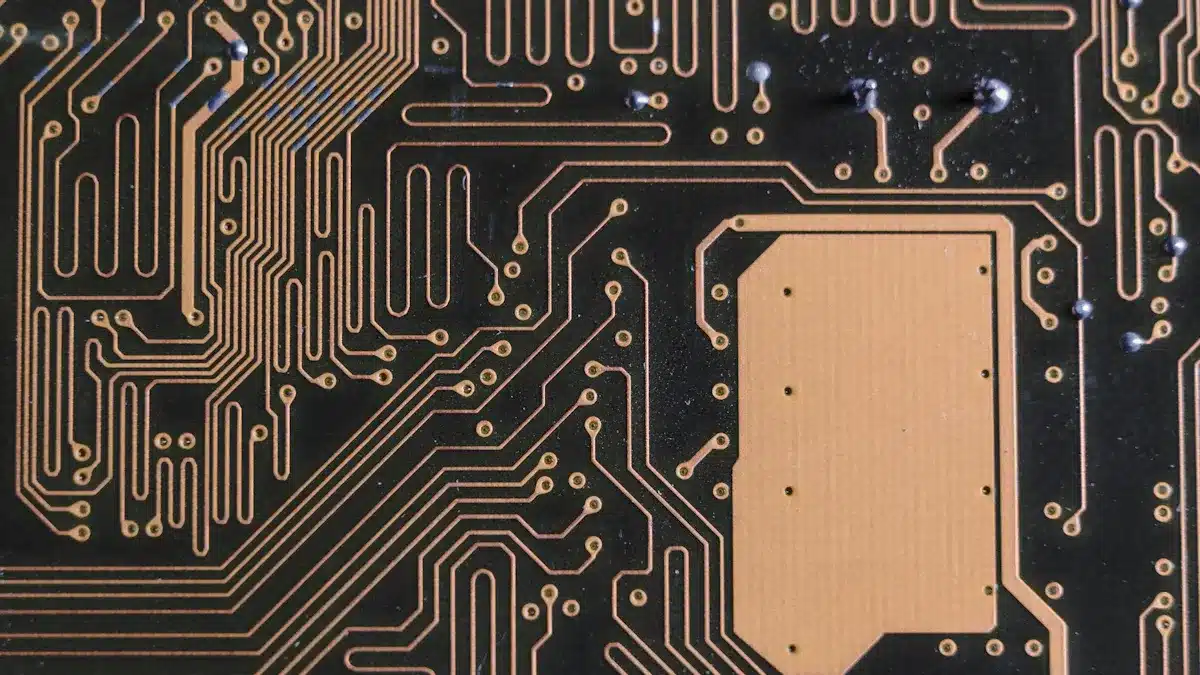

Основные параметры
Когда ты рассчитываешь толщину дорожек на плате, ты должен учитывать несколько важных параметров. Каждый из них влияет на надежность и долговечность платы. Посмотри на таблицу, чтобы понять, как эти параметры связаны между собой:
Параметр | Как влияет на расчет | Примечания |
|---|---|---|
Ток (I) | Чем выше ток, тем шире должна быть дорожка | Мощность рассеяния растет с квадратом тока |
Толщина меди | Большая толщина меди позволяет уменьшить ширину | Обычно используют 18, 35 или 70 мкм |
Удельное сопротивление меди | Влияет на нагрев дорожки | Зависит от типа меди и температуры |
Температура | Рост температуры увеличивает сопротивление | Важно учитывать рабочий диапазон платы |
Толщина платы | Влияет на теплоотвод | Более толстая плата лучше рассеивает тепло |
Внутренние плоскости | Снижают температуру дорожки | Улучшают теплоотвод и стабильность работы |
Совет: Если ты увеличишь толщину меди, ты сможешь уменьшить ширину дорожки без потери надежности. Но не забывай, что слишком узкие дорожки сложнее производить.
Использование калькуляторов
Ты можешь упростить расчет, если воспользуешься специальными калькуляторами. Многие инженеры используют стандарт IPC-2221, чтобы быстро определить нужную ширину дорожки. Вот основные рекомендации и подходы:
Рассчитывай ширину дорожки исходя из максимального тока, который она должна пропускать. Добавляй запас на перегрузку.
Для сигнальных дорожек выбирай минимальный размер, который поддерживает твой производитель.
Для питающих и заземляющих дорожек учитывай не только ток, но и импеданс, а также свойства материала платы.
Старайся делать дорожки максимально широкими. Это повысит надежность и снизит стоимость производства.
Стандарт IPC-2221 предлагает калькулятор, который автоматически рассчитывает минимальные зазоры между дорожками в зависимости от напряжения.
Для напряжений до 500 В используй фиксированные минимальные расстояния, а при более высоких напряжениях увеличивай зазор на каждый вольт.
Помни, что материал платы и его стойкость к пробою тоже влияют на требования к зазорам.
Используй онлайн-калькуляторы для расчета ширины дорожек и зазоров. Это поможет тебе избежать ошибок и сделать плату более надежной.
Если ты правильно учтешь все параметры, толщина дорожек на плате будет соответствовать стандартам и обеспечит стабильную работу устройства.
Ты выбираешь стандарт в зависимости от назначения платы и требований к надежности. Для массовой электроники подойдут базовые классы ГОСТ или IPC. Если нужна высокая надежность, выбирай IPC Class 2 или 3. Оформляй документацию чётко: указывай классы, параметры, согласовывай с производством. Помни, что баланс между минимальной шириной дорожек и надежностью критичен.
Классы IPC:
Класс 1 — бытовая техника
Класс 2 — промышленная электроника
Класс 3 — медицина, оборона
Статистика: выход годных изделий — 95–98% для простых плат, срок службы — до 25 лет для многослойных.
FAQ
Как выбрать толщину меди для дорожек?
Ты должен учитывать максимальный ток, который будет проходить по дорожке. Обычно используют 35 мкм для большинства схем. Если ток выше 2 А, выбери 70 мкм. Проверь требования стандарта и возможности производства.
Можно ли уменьшить ширину дорожек для экономии места?
Ты можешь уменьшить ширину дорожек, если используешь более толстую медь. Но слишком узкие дорожки сложнее производить. Это может снизить надежность платы. Всегда согласовывай минимальные размеры с производителем.
Чем отличается ГОСТ от IPC при проектировании плат?
ГОСТ используют в России и СНГ. Он задаёт фиксированные размеры и классы точности. IPC применяют во всём мире. Этот стандарт позволяет рассчитывать размеры дорожек по току и условиям эксплуатации. Ты выбираешь подходящий стандарт по требованиям изделия.
Как проверить, что дорожки соответствуют стандарту?
Ты можешь использовать онлайн-калькуляторы или специальные программы. Введи параметры: ток, толщину меди, температуру. Программа покажет минимальную ширину дорожки. Проверь, чтобы значения соответствовали классу платы и стандарту.
Что делать, если производитель не поддерживает нужный класс точности?
Обсуди с производителем возможные изменения в проекте. Ты можешь увеличить ширину дорожек или зазоры. Иногда стоит выбрать другой завод с более современным оборудованием. Не рискуй надежностью платы ради минимальных размеров.
