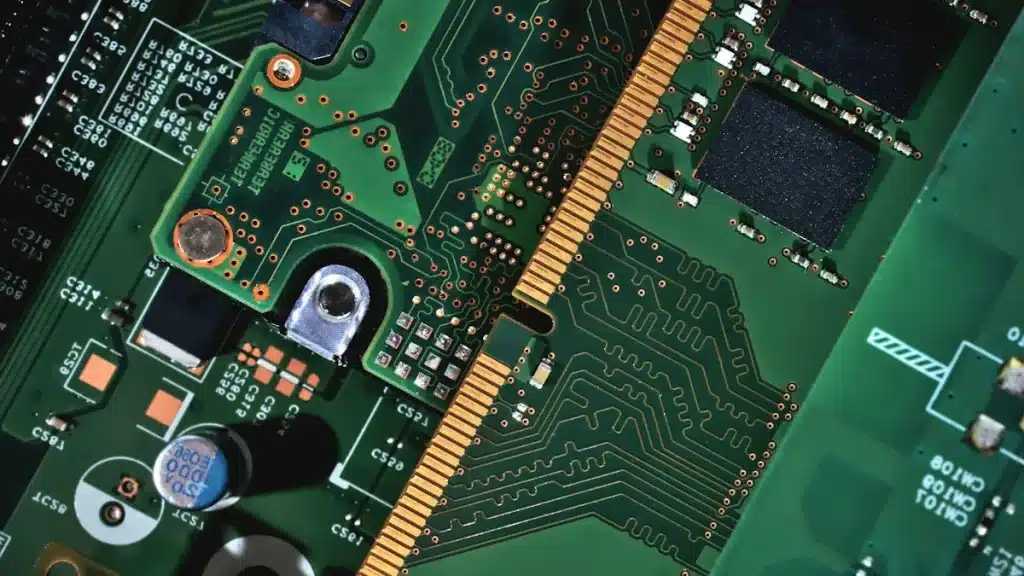

회로 기판의 다양한 종류와 특징 탐구

회로 기판은 전자 기기의 핵심 요소입니다. 이 기판이 없으면 현대 기술은 상상할 수 없습니다. 다양한 종류의 회로 기판은 여러 산업에서 중요한 역할을 합니다. 예를 들어, 가전제품 산업에서는 스마트폰과 노트북에서 필수적인 부품으로 사용됩니다.

회로 기판의 시장은 빠르게 성장하고 있으며, PCB 검사 장비의 경우 2025년부터 2030년까지 연평균 성장률이 6.8%에 이를 것으로 예상됩니다. 이 글을 통해 회로 기판의 여러 종류와 그 특징을 알아보세요.

다음과 같은 다양한 분야에서 회로 기판이 중요한 이유를 살펴보겠습니다:
가전제품 산업
컴퓨터 및 통신 분야
자동차 산업
의료기기 분야
산업 자동화 분야
항공우주 분야
군사 및 국방 분야
에너지 산업
사물 인터넷(IoT) 분야

핵심 내용

회로 기판은 전자 기기의 핵심 요소로, 전자 부품을 연결하고 지지하는 역할을 합니다.
경성 PCB는 높은 신뢰성과 안정성을 제공하며, 다양한 산업에서 널리 사용됩니다.
연성 PCB는 유연한 구조로, 소형화 및 경량화에 기여하여 웨어러블 기기에 적합합니다.
RF PCB는 고주파 신호를 처리하는 데 최적화되어 통신 장비에서 필수적입니다.
회로 기판 선택 시 재료, 비용, 신뢰성, 제조 가능성을 고려해야 전자 기기의 성능을 극대화할 수 있습니다.

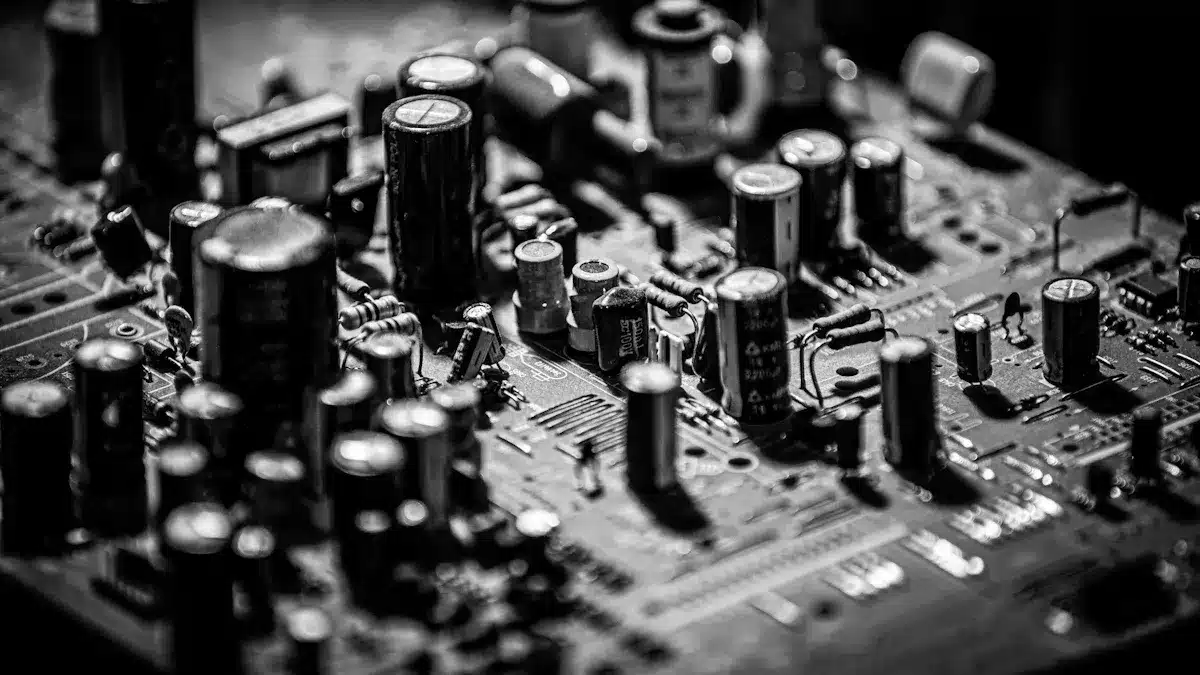

회로 기판의 기본 개념

회로 기판 정의

회로 기판은 전자 회로를 구성하는 중요한 부품입니다. 이 기판은 전자 부품을 연결하고 지지하는 역할을 합니다. 일반적으로 회로 기판은 절연체로 만들어진 판 위에 전도성 물질로 회로를 형성하여 제작됩니다. 이러한 구조 덕분에 전자 기기는 작동할 수 있습니다.

회로 기판 역할

회로 기판은 전자 회로에서 여러 가지 중요한 역할을 수행합니다. 아래의 표를 통해 회로 기판의 주요 역할을 살펴보세요.

역할	설명
전자 부품의 지지체	회로 기판은 전자 부품을 지지하여 회로를 직관적으로 구성합니다.
레이아웃 최적화	전기 제품의 레이아웃을 최적화하여 효율적인 설계를 가능하게 합니다.

회로 기판은 전자 기기의 성능과 안정성을 높이는 데 기여합니다. 기판이 없으면 전자 부품이 제자리에 고정되지 않아 회로가 제대로 작동하지 않을 수 있습니다. 따라서 회로 기판은 전자 기기의 필수 요소입니다.

회로 기판의 중요성은 여러 산업에서 더욱 두드러집니다. 가전제품, 자동차, 의료 기기 등 다양한 분야에서 회로 기판이 사용됩니다. 이 기판이 없으면 현대 기술은 상상할 수 없을 정도로 많은 기능이 제한됩니다.

회로 기판의 역할을 이해하면 전자 기기의 작동 원리를 더 잘 알 수 있습니다. 이를 통해 여러분은 전자 기기를 선택하거나 설계할 때 더 나은 결정을 내릴 수 있습니다.

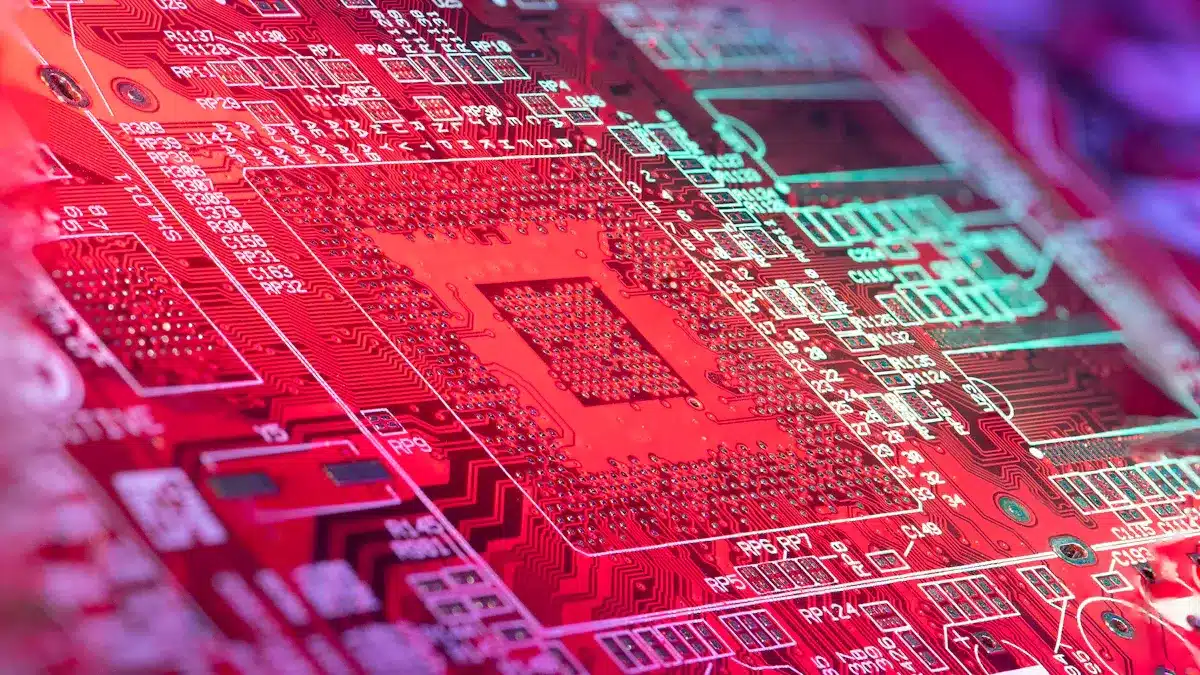

회로 기판 종류

회로 기판은 다양한 형태로 존재하며, 각 종류는 특정한 용도와 특성을 가지고 있습니다. 여기서는 경성 PCB, 연성 PCB, RF PCB, 다층 PCB, 플렉서블 기판에 대해 자세히 알아보겠습니다.

경성 PCB

경성 PCB는 가장 일반적으로 사용되는 회로 기판입니다. 이 기판은 동박 적층판(CCL)으로 구성되며, 주로 유리 섬유 또는 종이 기반 복합 재료로 만들어집니다. 경성 PCB는 다음과 같은 특징을 가지고 있습니다:

구조적 특징	사용 재료
동박 적층판(CCL)	유리 섬유 또는 종이 기반 복합 재료

경성 PCB는 군사용 및 우주항공용, 대형 컴퓨터, 항공기, 전자 교환기 등 다양한 산업에서 사용됩니다. 이 기판은 높은 신뢰성과 안정성을 제공하여 전자 기기의 성능을 극대화합니다.

연성 PCB

연성 PCB는 유연한 기판으로, 여러 장점이 있습니다. 이 기판은 조립 시간이 짧고 중복 케이블 연결이 필요 없습니다. 또한, 제품의 부피를 줄이고 휴대성을 높이며, 최종 제품의 무게를 줄이는 데 기여합니다. 연성 PCB의 주요 특징은 다음과 같습니다:

제한된 공간에서 부드러움을 향상시키고 입체적인 조립성을 높임
자유롭게 구부리고, 굴리고, 접을 수 있음
고밀도, 소형화, 고신뢰성 전자제품 개발에 적합
우수한 방열 및 용접성, 쉬운 설치 및 낮은 전체 비용

연성 PCB는 스마트폰, 태블릿 PC, 카메라 모듈, LED 모듈, PDP TV, LCD TV 등 다양한 제품에 적용됩니다.

RF PCB

RF PCB는 고주파 신호를 처리하는 데 최적화된 기판입니다. 이 기판은 OLED용 RF-PCB를 주요 제품으로 하며, 스마트폰의 OLED 패널과 주 기판을 연결하는 데 중요한 역할을 합니다. RF PCB의 수요는 기술적 진화로 인해 지속적으로 증가하고 있습니다.

다층 PCB

다층 PCB는 여러 개의 회로층을 겹쳐서 만든 기판입니다. 이 기판은 일반적으로 강성 기판을 사용하며, 세미 플렉스 PCB는 유연한 기판을 사용합니다. 다층 PCB의 주요 특징은 다음과 같습니다:

솔더 마스크를 사용하여 회로를 보호
고속 신호 라우팅을 위한 임피던스 제어
전원 분배를 위한 낮은 임피던스

다층 PCB는 고성능 전자기기에 필수적입니다. 예를 들어, 다음과 같은 레이어 구조가 있습니다:

레이어	역할	설계 고려사항
Top Layer	주요 부품 및 신호 라우팅	최소한의 라우팅, 넓은 패드, 부품 간격 확보
Ground Plane	접지 기준, EMI 쉴딩	가능한 한 전체를 채우는 솔리드 플레인
Signal Layer	고속 신호 라우팅	임피던스 제어, 크로스토크 최소화
Power Plane	전원 분배	낮은 임피던스, 디커플링 커패시터 배치

플렉서블 기판

플렉서블 기판은 유연한 특성을 가진 기판으로, 다양한 설계 목적으로 회로 연결이 가능합니다. 이 기판의 주요 재료와 특성은 다음과 같습니다:

재료	특성
폴리이미드	기계적 강도, 내열성, 절연성, 내약품성이 우수하며, FPC의 베이스 필름으로 사용됨.
PET	내열성, 내한성, 내약품성, 내수성, 강도가 우수하고 투명성이 높음.
유리 에폭시	기계적 강도가 높고, 열전도율과 전기적 특성이 우수하며, 휘어짐이 발생하지 않음.

플렉서블 기판은 기기의 소형화 및 경량화에 기여하며, 반복 굴곡에 높은 내구성을 제공합니다. 이러한 특성 덕분에 소비자 가전 제품에서의 사용이 증가하고 있습니다.

각 종류의 특징

경성 PCB의 특징

경성 PCB는 전통적인 회로 기판으로, 여러 산업에서 널리 사용됩니다. 이 기판은 높은 신뢰성과 안정성을 제공합니다. 경성 PCB의 주요 특징은 다음과 같습니다:

내구성: 경성 PCB는 기계적 충격에 강합니다. 이로 인해 다양한 환경에서 안정적으로 작동할 수 있습니다.
비용 효율성: 대량 생산이 가능하여 제조 비용이 낮습니다. 따라서 경제적인 선택이 됩니다.
신호 전송: 신호 손실이 적어 고속 데이터 전송에 적합합니다.

이러한 특성 덕분에 경성 PCB는 컴퓨터, 통신 장비, 자동차 전자기기 등에서 널리 사용됩니다.

연성 PCB의 특징

연성 PCB는 유연한 구조로, 다양한 형태로 구부릴 수 있습니다. 이 기판은 특히 의료기기와 웨어러블 기기에 적합합니다. 연성 PCB의 장점은 다음과 같습니다:

가벼운 무게: 착용감이 우수하여 신체에 착용하기 적합합니다.
움직임 흡수: 신체의 움직임을 흡수할 수 있어 편안한 착용감을 제공합니다.
소형화: 복잡한 전자 장치를 작은 패키지에 통합할 수 있습니다.

이러한 특성 덕분에 연성 PCB는 스마트폰, 태블릿, 웨어러블 기기 등에서 많이 사용됩니다.

RF PCB의 특징

RF PCB는 고주파 신호를 처리하는 데 최적화된 기판입니다. 이 기판은 통신 장비에서 중요한 역할을 합니다. RF PCB의 주요 특징은 다음과 같습니다:

신호 손실 최소화: RF PCB는 신호 반사를 줄여 신호의 품질을 높입니다.
임피던스 매칭: 임피던스 매칭을 통해 신호의 왜곡을 최소화합니다.
산업 표준: RF PCB는 무선 통신 분야에서 오랜 역사를 가지고 있어 호환성이 뛰어납니다.

기준	설명
반사 손실	-10 dB 이하일 때, 90% 이상의 전력이 방사됨

이러한 특성 덕분에 RF PCB는 통신 장비와 같은 고주파 응용 분야에서 필수적입니다.

다층 PCB의 특징

다층 PCB는 여러 개의 회로층을 겹쳐서 만든 기판입니다. 이 기판은 고성능 전자기기에 적합합니다. 다층 PCB의 주요 특징은 다음과 같습니다:

고속 신호 라우팅: 여러 층을 통해 신호를 효율적으로 전송할 수 있습니다.
전원 분배: 낮은 임피던스를 통해 전원 분배가 용이합니다.
밀도 증가: 다층 구조로 인해 더 많은 회로를 작은 공간에 배치할 수 있습니다.

다층 PCB는 고급 전자기기에서 필수적인 요소로, 전기적 성능을 높이는 데 기여합니다.

플렉서블 기판의 특징

플렉서블 기판은 유연한 특성을 가진 기판으로, 다양한 설계 목적으로 회로 연결이 가능합니다. 이 기판의 주요 특성은 다음과 같습니다:

특성	수치
내열성	800°C 어닐링 견딜 수 있음
투명도	85%
시장 점유율	2024년 24%
연평균 성장률(CAGR)	2030년까지 33%

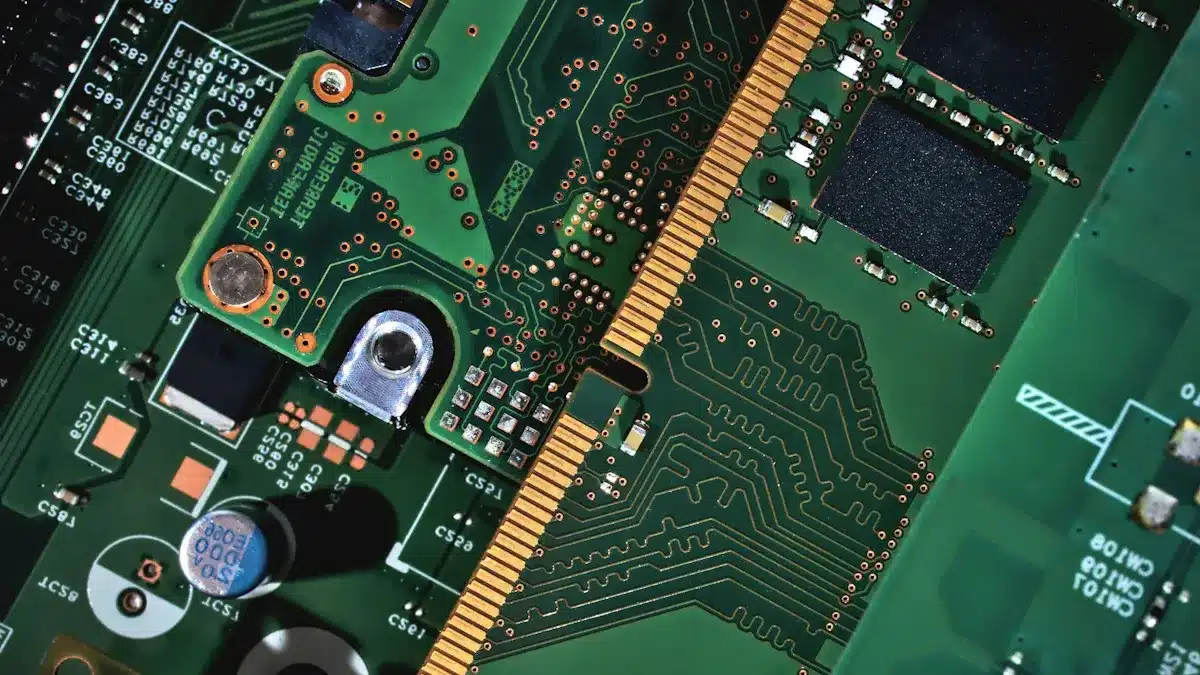

용도별 회로 기판

회로 기판은 다양한 산업에서 필수적인 역할을 합니다. 각 분야에서 요구하는 성능 기준과 특성에 따라 회로 기판의 종류가 달라집니다.

전자 기기에서의 사용

전자 기기에서 회로 기판은 핵심 부품입니다. 이 기판은 전자 부품을 연결하고 신호를 전달합니다. 전자 기기용 회로 기판은 다음과 같은 성능 기준을 요구합니다:

IPC 클래스	설명
클래스 1	일반 전자 제품으로, 외관상의 결함이 중요하지 않으며 기능이 주요 요구 사항인 응용 프로그램에 적합.
클래스 2	통신 장비 및 고급 비즈니스 기계로, 특정 외관상의 결함이 허용되며 중단 없는 서비스가 요구됨.
클래스 3	고신뢰성 전자 제품으로, 생명 유지 장치와 같은 필수 기능이 요구되며 장비 다운타임이 용납되지 않음.

이러한 기준은 전자 기기의 신뢰성과 성능을 보장합니다.

자동차 산업에서의 사용

자동차 산업에서도 회로 기판은 중요한 역할을 합니다. 자동차의 전자 시스템은 복잡하며, 다양한 종류의 회로 기판이 사용됩니다. 주요 회로 기판의 종류는 다음과 같습니다:

단면 PCB: 저렴한 전자 제품에 사용됨.
양면 PCB: 중간 복잡도의 전자 장비에 적합.
다층 PCB: 고급 전자 제품에 이상적.
Rigid PCB: 강도가 높고 유연하지 않음.
Flexible PCB: 유연한 기판으로 공간 제약이 있는 응용 프로그램에 적합.

자동차의 전자 시스템은 고온 환경에서도 안정적으로 작동해야 합니다. 자동차용 회로 기판은 내열성이 뛰어나야 하며, Tg 값이 300°C 이상인 폴리이미드 소재가 일반적으로 사용됩니다.

특성	수치
Tg 값	매우 높음 (>300°C)
소재	폴리이미드

의료 기기에서의 사용

의료 기기에서도 회로 기판은 필수적입니다. 이 기기는 생명 유지 장치와 같은 고신뢰성 제품에 사용됩니다. 의료 기기용 회로 기판은 높은 신뢰성과 내구성을 요구합니다. 이 기판은 환자의 안전과 직결되기 때문에, 신뢰할 수 있는 성능이 필수적입니다.

기타 용도

회로 기판은 항공우주, 군사, 산업 자동화 등 다양한 분야에서도 사용됩니다. 각 분야의 특성에 맞춰 설계된 회로 기판은 그 분야의 요구 사항을 충족합니다.

회로 기판은 전자 기기의 필수 요소입니다. 이 기판을 선택할 때는 몇 가지 중요한 요소를 고려해야 합니다. 먼저, 기판 제작에 사용되는 재료는 신중히 선택해야 합니다. 또한, 재료 선택과 비용 사이의 균형을 맞추는 것이 중요합니다.

다음은 회로 기판 선택 시 고려해야 할 주요 요소입니다:

스택업의 Dk 및 Df 값
컴포넌트의 선 폭과 제조 가능성
고속 신호를 전달하는 레이어에 비싼 재료 사용
제조 가능성: 적층 성능, 온도 성능, CAF/내열성, 기계적 인성 등

이러한 요소를 잘 이해하면, 여러분은 더 나은 회로 기판을 선택할 수 있습니다. 회로 기판의 선택은 전자 기기의 성능과 신뢰성에 큰 영향을 미칩니다.

FAQ

회로 기판이란 무엇인가요?

회로 기판은 전자 부품을 연결하고 지지하는 판입니다. 이 기판은 전자 기기의 핵심 요소로, 전기 신호를 전달합니다.

경성 PCB와 연성 PCB의 차이는 무엇인가요?

경성 PCB는 단단한 구조로 안정성을 제공합니다. 반면, 연성 PCB는 유연하여 다양한 형태로 구부릴 수 있습니다. 각 기판은 특정 용도에 적합합니다.

회로 기판의 주요 재료는 무엇인가요?

회로 기판은 주로 유리 섬유, 폴리이미드, 에폭시 수지로 만들어집니다. 이 재료들은 기판의 내구성과 성능을 결정합니다.

회로 기판의 선택 시 고려해야 할 요소는 무엇인가요?

기판 선택 시 재료, 비용, 신뢰성, 제조 가능성을 고려해야 합니다. 이러한 요소는 전자 기기의 성능에 큰 영향을 미칩니다.

회로 기판의 용도는 어떤 것이 있나요?

회로 기판은 전자 기기, 자동차, 의료 기기 등 다양한 분야에서 사용됩니다. 각 분야의 요구 사항에 맞춰 설계됩니다.
