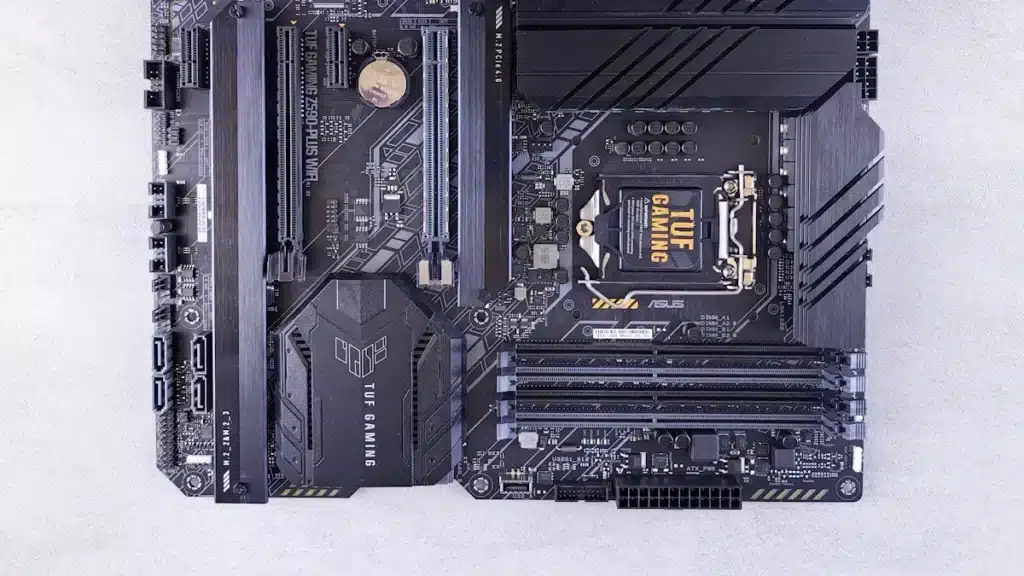

Heb je je ooit afgevraagd wat de onzichtbare helden zijn in al onze elektronische apparaten? Een printplaat, of PCB, is de ruggengraat van vrijwel elk elektronisch apparaat. Het is een plaat van isolatiemateriaal die elektronische componenten draagt. Van je smartphone tot de auto die je rijdt, printplaten zijn overal. Fabrikanten in Taiwan en China domineren deze markt, met meer dan 60% van het wereldwijde marktaandeel. Dit toont het belang van wat is een printplaat. Ze zijn cruciaal voor de werking van moderne technologie.
Belangrijkste Inzichten
Een printplaat is een basis voor elektronica. Het verbindt onderdelen in apparaten zoals telefoons en auto’s.
Printplaten bestaan uit lagen. Koperbanen op de plaat leiden stroom en signalen tussen onderdelen.
Printplaten zijn overal. Ze maken moderne elektronica mogelijk, van kleine gadgets tot grote machines.
Zelf een printplaat maken kan voor hobby’s. Professionele bedrijven maken betere en goedkopere printplaten voor complexe ontwerpen.
Wat is een printplaat: Definitie en opbouw
De basis: Drager voor componenten
Een printplaat vormt de fundering van bijna alle elektronische apparaten. Het is een stevige plaat, gemaakt van isolerend materiaal. Deze plaat dient als een drager voor elektronische componenten. Denk aan kleine weerstandjes, condensatoren en chips. De printplaat verbindt al deze onderdelen met elkaar. Zonder deze verbindingen kunnen de componenten niet samenwerken. De printplaat zorgt ervoor dat stroom en signalen op de juiste manier tussen de componenten bewegen.
Lagen, materialen en koperbanen
Een printplaat bestaat uit verschillende lagen. De basis is een isolerend materiaal, vaak glasvezelversterkt epoxy. Op dit isolatiemateriaal liggen dunne lagen koper. Deze koperlagen vormen de elektrische verbindingen, ook wel koperbanen genoemd. De koperbanen zijn als kleine wegen voor elektriciteit. Ze leiden de stroom van het ene component naar het andere. De dikte van deze koperlagen kan variëren. Voor spoorbreedtes vanaf 0.150mm kunnen koperdiktes geleverd worden van 0.017 tot 0.070mm. Koperdiktes van 0.105mm en meer zijn ook mogelijk. Vaak ziet men koperdiktes variëren tussen 0.012, 0.018, 0.035 en 0.070mm.
Er bestaan verschillende soorten printplaten, afhankelijk van hun toepassing.
Flexibele printen zijn buigzaam. Dit maakt ze geschikt voor plekken waar weinig ruimte is of waar beweging nodig is.
Dubbelzijdige printen hebben koperbanen aan beide zijden. Dit vergroot de mogelijkheden en complexiteit van de schakeling.
Printen met vertinde koperbanen hebben een tinlaag op het koper. Dit verbetert het solderen en voorkomt roest.
Doorgemetalliseerde dubbelzijdige printen hebben geleidende gaten. Deze gaten verbinden de koperbanen tussen de verschillende lagen. Dit is belangrijk voor complexe printplaten met veel lagen. Dit laat zien hoe veelzijdig een printplaat kan zijn.
Van isolatie tot elektrische paden
De overgang van een isolerende plaat naar een functioneel elektrisch circuit is een slim proces. Het isolatiemateriaal is cruciaal. Het voorkomt dat elektriciteit ongewenst van de ene koperbaan naar de andere springt. Dit zorgt voor een betrouwbare werking van het apparaat. De keuze van het isolatiemateriaal beïnvloedt de prestaties, vooral bij hoge frequenties.
Het materiaal heeft een hoge elektrische weerstand nodig. Dit is essentieel voor betrouwbare isolatie.
Diëlektrische eigenschappen maken het geschikt voor toepassingen met elektromagnetische golven met hoge frequentie.
Het minimaliseert elektromagnetische interferentie. Dit biedt bescherming tegen ongewenste elektrische ontladingen.
Thermische weerstand zorgt voor stabiliteit onder wisselende temperaturen.
Deze materialen gebruikt men veel in elektronica, telecommunicatie en de ruimtevaartindustrie.
Verschillende methoden creëren de elektrische paden op een printplaat.
Etsen is de meest gebruikte methode. Het maakt nette en overzichtelijke printplaten, vooral voor complexe ontwerpen.
Gaatjesprint (perfboard) is betaalbaar en eenvoudig. Het is geschikt voor kleinere of minder complexe schakelingen.
Frezen is een milieuvriendelijk alternatief voor etsen. Het gebruikt geen chemicaliën en maakt fijne sporen mogelijk.
Zwevend (free-form wiring) verbindt componenten direct zonder printplaat. Dit gebruikt men voor experimenten en kleine schakelingen.
Breadboard is voor het testen van schakelingen voordat men ze op een printplaat implementeert.
Deze methoden transformeren een eenvoudige plaat in een complex netwerk van verbindingen. Dit netwerk is de basis voor de functionaliteit van elk elektronisch apparaat. Dit is de kern van wat is een printplaat.
Hoe werkt een printplaat: De functie van verbindingen
Een printplaat is meer dan alleen een drager; het is een complex netwerk dat de communicatie tussen elektronische componenten mogelijk maakt. Het geleidt stroom en datasignalen, verbindt componenten en zorgt voor de algehele functionaliteit van een apparaat.
Stroom- en datasignalen geleiden
Printplaten geleiden stroom- en datasignalen met grote precisie. De koperbanen op de printplaat fungeren als snelwegen voor deze signalen. Bij hoge frequenties, zoals bij DDR5-geheugen, ontstaan er uitdagingen. Signaalfrequenties stijgen tot meer dan 4 GHz. Dit leidt tot verstoring en vervorming van elektrische signalen. De voortplantingssnelheid van signalen is dan een belangrijk aandachtspunt. Een signaal op FR4-materiaal reist bij 4 GHz minder dan 4 centimeter per klokcyclus. Dit betekent dat signalen niet alle SDRAM-chips op hetzelfde moment bereiken.
Om deze problemen op te lossen, gebruiken ontwerpers slimme technieken. Adaptieve elektrische driverstappen in SDRAM-chips en geheugencontrollers passen zich aan elkaar aan. Speciale trainingscycli compenseren temperatuur-, voedingsspanningsschommelingen en veranderde contactweerstanden. Ook gebruikt men Decision Feedback Equalizer (DFE) voor signaalverbetering. Dit is complexer dan de Continuous Time Linear Equalizer (CTLE) in DDR4. Training vindt plaats voor zowel datasignaallijnen (DQ) als adres- en commandolijnen (CA). Schakelbare On-Die Termination (ODT) zorgt voor impedantiematching op adres- en commandolijnen. Dynamic Bus Inversion (DBI) voorkomt bitpatronen die sterke interferentie veroorzaken. Cyclic Redundancy Check (CRC) en Error Correction Code (ECC) verbeteren de betrouwbaarheid van dataoverdracht.
Het minimaliseren van elektromagnetische interferentie (EMI) is ook cruciaal. Filters, zoals ferrietkralen of condensatoren, onderdrukken geleide en uitgestraalde emissies. Goede aarding en afscherming beperken EMI en voorkomen externe interferentie. Lay-out optimalisatie is essentieel. Richtlijnen voor componentplaatsing, spoorroutering en vlakontwerp minimaliseren EMI-koppeling en -straling. EMI-onderdrukkingscomponenten, zoals common-mode chokes, integreert men in kritieke signaalpaden. Voldoende afstand tussen sporen en het gebruik van grondvlakken of guard-sporen minimaliseren overspraak. EMI/EMC-testen zijn cruciaal om te voldoen aan regelgevende normen.
Componenten verbinden en aansturen
Een printplaat verbindt en stuurt de verschillende elektronische componenten aan. Dit gebeurt door middel van zorgvuldige plaatsing en verbinding. Componenten zoals data push-in connectoren (RJ45- en USB-sockets), pin headers en plug-in-connectorsystemen worden op de printplaat gemonteerd. Ook THR- en SMD-onderdelen, gemaakt van glasvezel versterkte LCP, PA9T- en PA10T-connectors, vinden hun plek.
Solderen is de belangrijkste verbindingsmethode. Er zijn verschillende soldeertechnieken.
Reflow-solderen: Soldeerpasta smelt. Vloeibaar soldeer verbindt componenten met aansluitingen op de printplaat.
Golfsolderen: Pennen van componenten gaan door doorvoergaten. Ze worden door soldeergolven geleid. Vloeibaar soldeer vormt door capillaire werking de soldeerverbinding.
Deze methoden zorgen voor stevige en betrouwbare elektrische verbindingen. Ze garanderen dat elk component correct functioneert binnen het circuit.
Van circuitontwerp tot functionaliteit
Het ontwerpen van een printplaat is een gestructureerd proces. Het begint met een grondige analyse van de vereisten. Dit bepaalt de functionaliteit van de printplaat.
Vereistenanalyse: Begrijp de functionele vereisten van de printplaat.
Schematisch Ontwerp: Maak het circuitschema met behulp van CAD-software.
Componentselectie: Kies geschikte componenten op basis van de ontwerpvereisten.
PCB-lay-out: Ontwerp de fysieke lay-out van de printplaat.
Design Rule Check (DRC): Controleer of het ontwerp voldoet aan de fabricagebeperkingen.
Gerber-bestandsgeneratie: Maak bestanden voor fabricage.
Firmware-ontwikkeling: Schrijf en test de code voor microcontrollers of FPGA’s.
Prototypebouw: Vervaardig een prototype printplaat.
Testen en Fouten opsporen: Controleer de functionaliteit en los eventuele problemen op.
Definitieve Productie: Zodra alles is geverifieerd, gaat men over tot volledige productie.
Na de productie volgt een grondige testfase. Dit garandeert de functionaliteit van de printplaat. Automatische Optische Inspectie (AOI) is een hypermoderne machine. Het gebruikt laser en 3D-beelden. Het controleert of componenten correct zijn geplaatst en gesoldeerd. Deze machine spoort de kleinste afwijkingen op. Functioneel Testen controleert of de printplaat daadwerkelijk werkt. Dit garandeert een 100% werkend product. Design for Test (DFT) is een overweging tijdens het ontwerpproces. Het zorgt ervoor dat de printplaat zo volledig en efficiënt mogelijk getest kan worden tegen lage kosten. Dit hele proces, van ontwerp tot testen, bepaalt wat is een printplaat en hoe het uiteindelijk functioneert.
Waarom printplaten essentieel zijn: Toepassingen
De onmisbaarheid in elektronica
Printplaten vormen de basis van alle elektronica. Ze maken het mogelijk om apparaten kleiner te maken. De toekomst van PCB-design richt zich op miniaturisatie en flexibiliteit. Dit is essentieel omdat apparaten steeds kleiner worden. De vraag naar kleinere en efficiëntere printplaten groeit. Dit draagt direct bij aan het kleiner maken van elektronische apparaten. Innovaties zoals ‘HDI PCB’ (High-Density Interconnect) en ‘flex-rigid PCB’ zijn cruciaal. Ze voldoen aan de eisen voor compacte en veelzijdige PCB-oplossingen. Dit geldt vooral met de groei van het Internet of Things (IoT). Zonder printplaten zou moderne elektronica niet bestaan.
Overal om ons heen: Voorbeelden
Printplaten zijn overal aanwezig. Ze zitten in je smartphone, laptop en tablet. Ook in je televisie en je koelkast vind je ze. Auto’s bevatten veel printplaten voor hun elektronische systemen. Denk aan navigatie, motorbesturing en veiligheidssystemen. Medische apparatuur, zoals MRI-scanners en pacemakers, gebruikt ook printplaten. Zelfs in speelgoed en huishoudelijke apparaten zijn ze te vinden. Ze zijn de onzichtbare kracht achter bijna elk elektrisch apparaat dat we dagelijks gebruiken.
Van consument tot industrie
Printplaten zijn niet alleen in consumentenproducten te vinden. Ook de industrie gebruikt ze veel. Hier is betrouwbaarheid extra belangrijk. Machines in fabrieken, communicatiesystemen en energiecentrales zijn afhankelijk van printplaten. Ze zorgen voor de aansturing en monitoring van complexe processen. Printplaat naar printplaat connectoren bieden robuuste oplossingen. Ze verbinden meerdere printplaten in elektronische apparaten. Deze connectoren zijn ontworpen voor duurzaamheid en betrouwbaarheid. De connectoren van Hirose staan bekend om hun superieure kwaliteit. Hun innovatieve ontwerpen verbeteren de prestaties en betrouwbaarheid van elektronische assemblages. Dit toont aan hoe breed en diep de impact van printplaten is, van kleine gadgets tot grote industriële systemen.
Zelf maken of laten maken: De overweging
Complexiteit van ontwerp en productie
Het maken van een printplaat is een nauwkeurig proces. Moderne printplaten hebben vaak veel lagen en kleine onderdelen. Dit maakt het zelf produceren van printplaten erg moeilijk. Vooral dubbelzijdige platen met kleine verbindingen (via’s) en kleine SMD-componenten zijn complex. Deze componenten zijn zo klein dat ze met de hand bijna niet te plaatsen zijn. Het ontwerp vraagt om speciale software en veel kennis. De productie vereist machines die thuis vaak niet beschikbaar zijn.
Voordelen van professionele fabricage
Professionele bedrijven bieden veel voordelen. Zij hebben de juiste machines en expertise. Dit zorgt voor hoge kwaliteit en betrouwbaarheid. Professionele diensten, vooral uit landen zoals China, zijn vaak verrassend goedkoop. Een voorbeeld is €13,78 voor acht dubbelzijdige printplaten. Deze diensten leveren ook extra’s zoals een soldeermasker en zeefdruk. Deze opties zijn met zelf maken niet mogelijk. Zelf printplaten maken is prijstechnisch niet meer rendabel. De kosten voor materialen en gereedschap, plus de afschrijving van machines en arbeid, maken het duurder. Een zelfgemaakte printplaat van 5×5 cm kost ongeveer €4,78. Dit is niet concurrerend vergeleken met professionele diensten.
Wanneer doe je het zelf?
Soms is het zelf maken van een printplaat wel een goede optie. Dit geldt vooral voor hobbyprojecten. Denk aan het namaken van oudere elektronische schakelingen, zoals een melodiedoosje. Projecten met een eenvoudig ontwerp zijn ook geschikt. Professionele productie zou dan ‘overkill’ zijn. Het zelf maken past bij projecten waar de complexiteit niet opweegt tegen de kosten van professionele productie. Het is ook leuk voor wie een ‘traditionele’ benadering van elektronica wil.
Er zijn verschillende manieren om zelf een printplaat te maken:
Trek printsporen over uit een artikel met een computerprogramma. Print dit met een laserprinter en breng het over op een printplaat. Ets de plaat daarna.
Teken sporen met een watervaste stift, handmatig of met een plotter. Ets de plaat vervolgens.
Print een ontwerp met een laserprinter op glad materiaal. Breng dit met een strijkijzer over op een printplaat. Ets de plaat daarna met Ferro(III)Chloride.
Denk hierbij aan de afmetingen van de printplaat, bijvoorbeeld 5,9 x 9,5 cm. Ook het type materiaal, zoals pertinax of epoxy, is belangrijk.
Samenvattend, een printplaat is de onmisbare basis die stroom- en datasignalen toelaat, verwerkt of opslaat. Het is de fysieke drager die alle elektronische componenten verbindt, essentieel voor de functionaliteit van vrijwel elk modern apparaat. De productie van een printplaat vereist precisie en complexiteit. De blijvende rol van wat is een printplaat in technologische innovatie blijft cruciaal voor de toekomst van elektronica.
FAQ
Wat is een printplaat precies?
Een printplaat is een isolerende plaat. Deze plaat draagt elektronische componenten. Dunne koperbanen verbinden deze componenten elektrisch. Het is de basis voor bijna alle elektronische apparaten.
Waarom zijn printplaten zo belangrijk?
Printplaten zijn essentieel. Zij maken het mogelijk dat elektronische apparaten werken. Ze verbinden componenten en geleiden signalen. Zonder printplaten zou moderne elektronica niet bestaan.
Welke materialen gebruikt men voor printplaten?
Printplaten bestaan uit isolatiemateriaal, vaak glasvezelversterkt epoxy. Hierop liggen koperbanen. Deze koperbanen vormen de elektrische paden. Soms voegt men een tinlaag toe voor betere soldeerbaarheid.
Kan ik zelf een printplaat maken?
Ja, men kan zelf eenvoudige printplaten maken. Dit is geschikt voor hobbyprojecten. Voor complexe ontwerpen is professionele fabricage beter. Professionele diensten bieden hogere kwaliteit en zijn vaak goedkoper.
