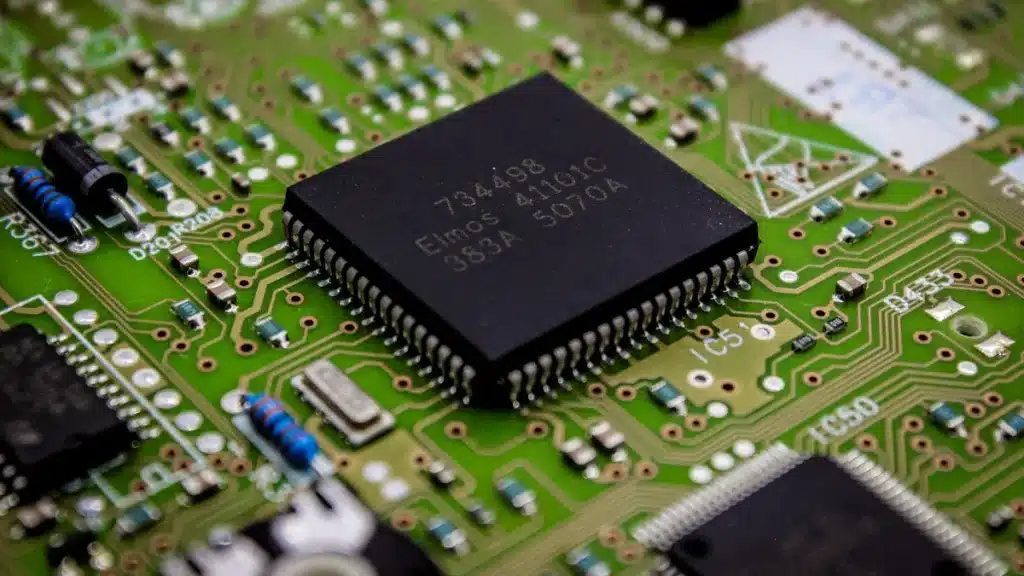

Papan Sirkuit Tercetak (PCB) merupakan fondasi utama bagi setiap perangkat elektronik modern. PCB berperan krusial dalam menghubungkan berbagai komponen elektronik, memastikan aliran listrik berjalan lancar antar komponen. Tanpa PCB, perangkat elektronik tidak dapat berfungsi optimal. PCB memungkinkan sirkuit kompleks bekerja secara efisien. Memahami apa itu pcb sangat penting untuk mengapresiasi teknologi di sekitar kita.
Poin Penting
PCB adalah alas yang menghubungkan komponen elektronik. PCB membuat perangkat elektronik bekerja dengan baik.
PCB memiliki jalur tembaga, lubang, dan lapisan pelindung. Ini membantu listrik mengalir dan komponen terpasang rapi.
Ada komponen aktif seperti IC dan transistor. Ada juga komponen pasif seperti resistor dan kapasitor. Keduanya bekerja sama di PCB.
PCB ada yang satu sisi, dua sisi, atau banyak lapisan. Pilihan PCB tergantung pada kerumitan alat elektronik.
Pembuatan PCB mulai dari desain, lalu dicetak, dibor, dan diberi pelindung. Terakhir, komponen dipasang dan diuji.

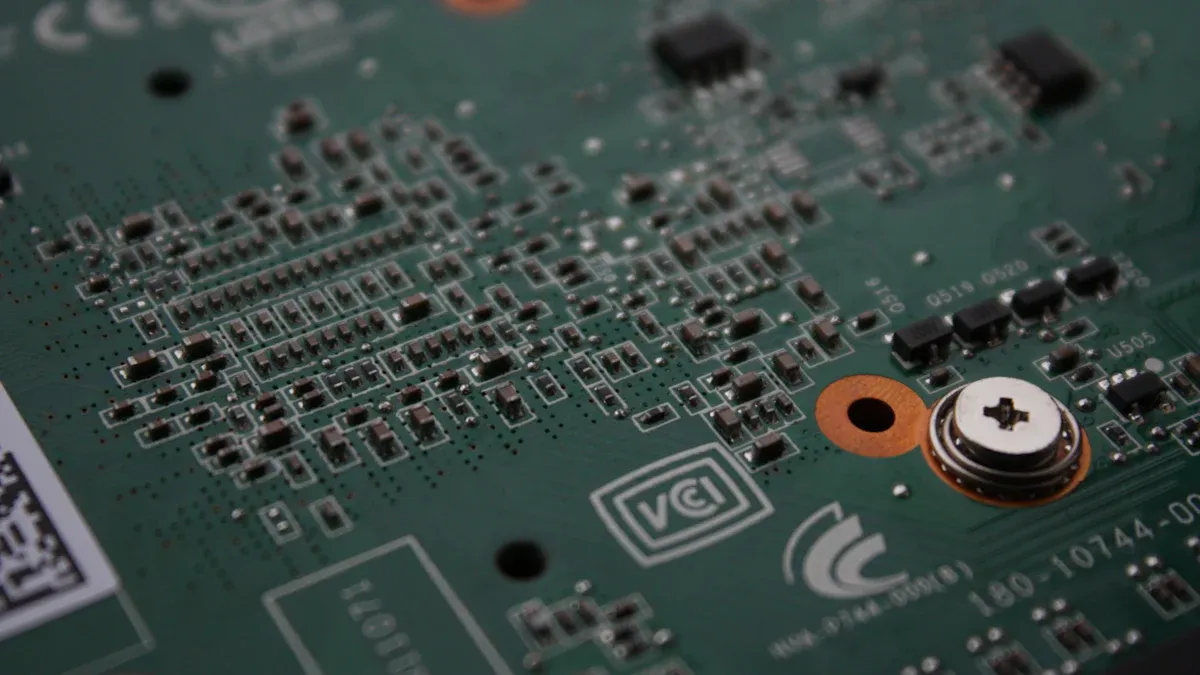

Memahami PCB: Apa Itu PCB dan Peran Kritisnya
Definisi PCB sebagai Fondasi Elektronik
Papan Sirkuit Tercetak, atau yang sering disebut PCB, merupakan alas mekanis. Alas ini menampung dan menghubungkan berbagai komponen sirkuit listrik. PCB menjadi fondasi utama yang memungkinkan koneksi antar komponen. PCB juga memastikan aliran listrik berjalan lancar. Tanpa PCB, perangkat elektronik tidak dapat berfungsi optimal.
Menurut standar industri elektronik, PCB adalah sebuah papan. Papan ini berfungsi menghubungkan komponen elektronik secara konduktif. Koneksi ini terbentuk melalui jalur, bantalan, dan lubang tembus. Jalur, bantalan, dan lubang tembus terbuat dari lembaran tembaga. Lembaran tembaga ini dilaminasikan pada substrat yang tidak menghantarkan listrik. PCB dapat memiliki konfigurasi satu lapis, dua lapis, atau bahkan banyak lapis. Pemahaman tentang apa itu PCB sangat penting. Ini membantu kita mengapresiasi teknologi di sekitar kita.
Fungsi Utama PCB dalam Perangkat Modern
PCB memiliki peran krusial dalam perangkat elektronik modern. Fungsi utamanya adalah menghubungkan berbagai komponen elektronik. Jalur konduktif pada PCB memungkinkan arus listrik mengalir antar komponen. Ini mendukung fungsi perangkat secara keseluruhan. PCB juga menyediakan dukungan mekanis. PCB berfungsi sebagai platform kokoh untuk memasang dan menopang komponen. Ini menjamin stabilitas dan ketahanan perangkat.
PCB mempermudah perakitan komponen. PCB memfasilitasi perakitan komponen secara terstruktur dan rapi. Ini meningkatkan efisiensi produksi dan mempermudah pemecahan masalah. PCB juga menyediakan jalur sinyal khusus. Jalur ini untuk transmisi sinyal elektronik antar komponen. Ini meminimalkan interferensi. PCB juga membantu dalam pembuangan panas yang dihasilkan komponen. PCB mencegah korsleting dengan mengisolasi jalur konduktif.
PCB memfasilitasi koneksi antar komponen elektronik secara efisien. PCB menyediakan penghubung yang efisien antar komponen elektronik dalam sistem. Ini meningkatkan komunikasi antar perangkat. Dengan PCB, kemungkinan gangguan berkurang. Pertukaran data yang tepat antar berbagai perangkat dalam sistem terjamin. PCB memungkinkan koneksi antar perangkat elektronik secara efisien dalam berbagai konfigurasi sistem industri. PCB berfungsi menghubungkan berbagai perangkat dalam sistem otomatisasi untuk pertukaran data yang efisien. PCB memfasilitasi pertukaran data yang lebih cepat dan efisien dalam sistem otomatisasi. Ini melalui antarmuka komunikasi yang stabil. Desain PCB yang ringkas memudahkan integrasi ke dalam berbagai sistem kontrol.
PCB juga mendukung integritas sinyal dan distribusi daya dalam sirkuit kompleks. Konektor dan jalur listrik pada PCB menyediakan jalur penghubung. Jalur ini mengalirkan arus listrik antar komponen. Ini memastikan integritas sirkuit dan mencegah gangguan. PCB mengatur dan menyediakan daya yang diperlukan. Ini agar perangkat beroperasi secara efisien. PCB mengelola aliran listrik dari sumber eksternal ke berbagai bagian perangkat. Komponen penyearah mengubah tegangan AC menjadi DC. Ini menstabilkan tegangan untuk komponen elektronik. Ini menjaga performa dan keandalan perangkat. Transistor berfungsi sebagai saklar elektronik. Transistor mengatur aliran listrik. Kapasitor dan resistor membantu menstabilkan dan melindungi sirkuit. Desain PCB yang cermat dan perhitungan yang akurat penting. Ini untuk efisiensi konversi daya dan meminimalkan kerugian energi. Ini menjadikan PCB sebagai ‘otak’ pengatur daya.

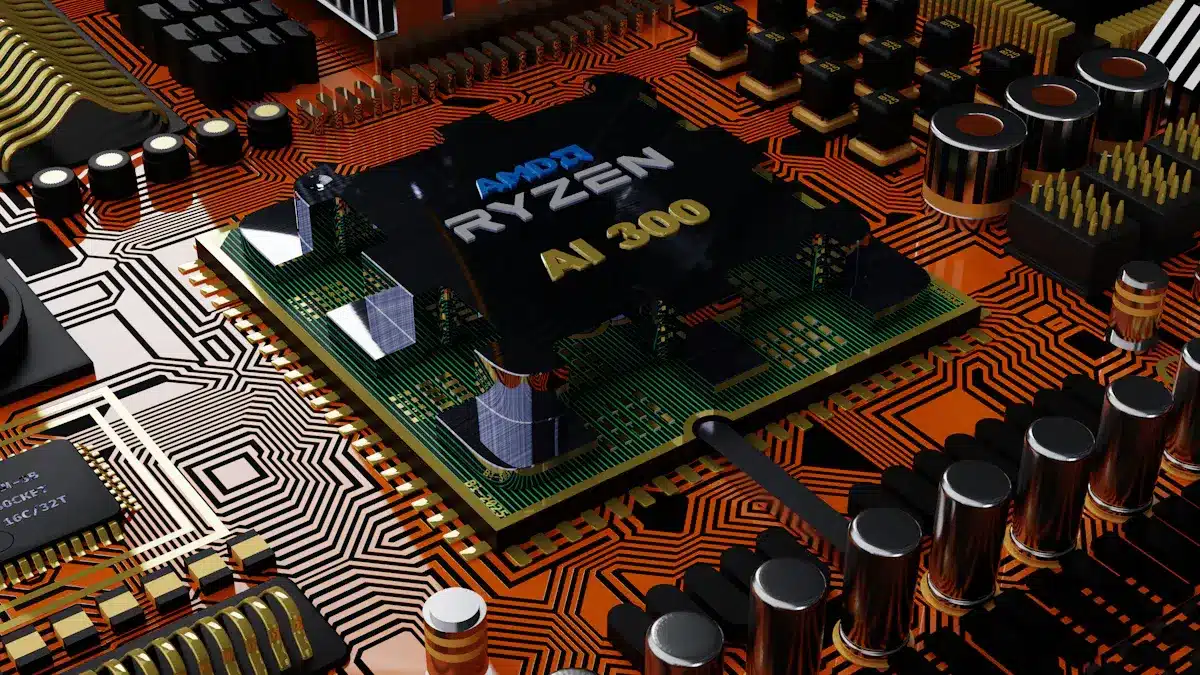

Anatomi PCB: Komponen Utama dan Fungsinya
Jalur Konduktif (Traces) dan Tembaga
Tembaga adalah bahan utama yang membentuk struktur konduktif pada PCB. Jalur-jalur tembaga ini, sering disebut jalur, berfungsi sebagai “jalan” bagi arus listrik. Jalur ini menghubungkan berbagai komponen elektronik. Tanpa jalur tembaga, komponen tidak dapat berkomunikasi satu sama lain. Ketebalan dan lebar jalur tembaga memengaruhi kapasitas arus yang dapat dilewati. Desain jalur yang tepat memastikan aliran listrik efisien dan minim hambatan.
Lubang (Vias dan Pads) untuk Konektivitas
PCB memiliki lubang-lubang kecil. Lubang ini disebut lubang dan bantalan. Lubang ini penting untuk konektivitas. Pads adalah area tembaga tempat komponen disolder. Pads menyediakan titik kontak yang stabil untuk kaki-kaki komponen. Vias adalah lubang kecil yang dilapisi tembaga. Lubang ini menghubungkan jalur konduktif antar lapisan PCB.
Koneksi antar lapisan pada PCB multi-layer difasilitasi oleh lubang. Via adalah lubang yang dilapisi tembaga. Terdapat berbagai jenis lubang. Ada lubang tembus yang menembus semua lapisan. Ada lubang buta yang menghubungkan lapisan luar ke satu atau lebih lapisan dalam. Ada juga lubang tersembunyi yang menghubungkan dua atau lebih lapisan dalam tanpa mencapai permukaan. Jenis lubang ini memungkinkan fleksibilitas desain yang tinggi. Ini juga mengoptimalkan penggunaan ruang pada PCB.
Lapisan PCB: Struktur Multi-Layer
PCB tidak selalu hanya satu lapisan. Banyak PCB modern memiliki beberapa lapisan. Lapisan-lapisan ini ditumpuk dan dihubungkan oleh lubang. Struktur multi-layer memungkinkan desain sirkuit yang lebih kompleks dan padat. Ini sangat penting untuk perangkat elektronik yang semakin kecil dan canggih.
Meningkatkan kepadatan sirkuit.
Mengurangi interferensi elektromagnetik.
Keuntungan ini membuat PCB multi-layer menjadi pilihan utama untuk perangkat berkinerja tinggi. Namun, proses pembuatannya lebih rumit dan biayanya lebih tinggi.
Solder Mask dan Sablon
PCB memiliki lapisan pelindung dan penanda. Masker solder adalah lapisan pelindung di atas tembaga. Lapisan ini melindungi jalur konduktor dari kontak tidak disengaja. Masker solder juga membantu pengguna menyolder dengan tepat. Lapisan ini mencegah korsleting. Bagian yang akan disolder tidak tertutup oleh lapisan ini.
Sablon adalah lapisan cetakan. Lapisan ini berupa huruf, angka, dan simbol komponen. Fungsinya sebagai penanda atau indikator. Penanda ini untuk komponen elektronika pada PCB. Ini mempermudah perakitan dan penyolderan. Selain fungsi teknisnya, solder mask dan silkscreen juga berkontribusi pada karakteristik visual PCB. Kombinasi warna, grafik, dan tata letak komponen pada PCB dapat meningkatkan nilai jual produk. Ini juga memengaruhi hasil produksi.
Komponen Elektronik: Aktif dan Pasif
PCB menampung berbagai komponen elektronik. Komponen ini terbagi menjadi dua kategori utama: aktif dan pasif.
Komponen Aktif:
Umumnya digunakan untuk penguatan sinyal atau konversi.
Memiliki catu daya di dalam komponen elektronik saat disajikan.
Mengonsumsi daya listrik itu sendiri.
Selain sinyal input, biasanya harus ada catu daya eksternal untuk bekerja.
Contoh: IC, modul, transistor.
Komponen aktif bekerja menggerakkan atau menguatkan arus listrik.
Membutuhkan aliran arus listrik agar berfungsi.
Contoh lain: Dioda.
Komponen Pasif:
Tidak memerlukan energi (daya) untuk berfungsi.
Digunakan untuk transmisi sinyal, atau ‘penguatan sinyal’ melalui directivity.
Mengonsumsi energi listrik atau mengubahnya menjadi energi lain dalam berbagai bentuk.
Hanya perlu memasukkan sinyal dan biasanya dapat bekerja tanpa catu daya eksternal.
Contoh: Kapasitansi, resistansi, dan induktansi.
Komponen pasif bekerja sebagaimana mestinya meskipun tidak dialiri arus listrik.
Berfungsi untuk menahan, menyimpan, atau memfilter arus listrik.
Contoh lain: Resistor, Induktor, Trafo, Kondensator.
Integrated Circuit (IC) adalah komponen elektronika aktif. IC terdiri dari gabungan ratusan, ribuan, bahkan jutaan transistor, resistor, kapasitor, dan dioda. Komponen-komponen ini berukuran mikro. Mereka tersusun sedemikian rupa. Ini menghasilkan sebuah rangkaian komponen elektronika dalam sebuah kemasan kecil. Pada dasarnya, IC adalah kumpulan transistor, resistor, dan kapasitor. Komponen-komponen ini terintegrasi dalam sebuah sirkuit miniatur yang sangat kompleks. IC terdiri dari komponen-komponen seperti transistor, kapasitor, resistor, dan dioda. Komponen-komponen ini terhubung melalui jalur listrik yang tercetak pada kepingan silikon. IC mengintegrasikan ribuan bahkan jutaan transistor, resistor, kapasitor, dan komponen elektronik lainnya. Semua ini ada dalam satu keping silikon berukuran kecil.
Mekanisme Kerja PCB: Aliran Sinyal dan Daya
Prinsip Dasar Aliran Arus dan Tegangan
Sinyal dan daya mengalir melalui jalur konduktif pada PCB. Komponen-komponen elektronik mengatur aliran ini. Jalur pada PCB berfungsi sebagai saluran transmisi. Saluran ini memiliki impedansi karakteristik. Menjaga impedansi yang konsisten sangat penting untuk integritas sinyal. Pelapisan, seperti lapisan konformal, dapat mengubah impedansi karakteristik. Ini menyebabkan sinyal memantul. Akibatnya, terjadi distorsi, kehilangan data, dan kesalahan bit.
Resistansi kontak juga menjadi hambatan. Hambatan ini muncul pada antarmuka konduktif, misalnya pada pin konektor. Ketebalan dan jenis pelapisan sangat memengaruhi resistansi ini. Lapisan yang terlalu tipis atau tidak mulia, seperti timah, rentan terhadap oksidasi dan korosi. Ini membentuk lapisan oksida non-konduktif. Lapisan ini meningkatkan resistansi kontak. Hal ini dapat menyebabkan pemanasan berlebih, penurunan tegangan, dan koneksi terputus-putus. Sebuah studi mendalam oleh IEEE menunjukkan bahwa peningkatan ketebalan pelapisan menjadi 1,5 mm pada saluran transmisi sepanjang 10 inci mengurangi impedansi karakteristik sebesar 4,2 Ω. Studi ini juga menunjukkan peningkatan rugi-rugi sinyal S21 sebesar 0,53 dB pada 1 GHz.
Resistansi Oksidasi | Keterangan | |
|---|---|---|
Emas (Gold) | Sangat Tinggi | Inert secara kimia, tidak membentuk oksida. Ideal untuk sinyal level rendah dan keandalan tinggi. |
Timah (Tin) | Rendah | Cepat membentuk lapisan oksida tipis. Membutuhkan gaya kontak yang cukup untuk menembus lapisan ini. |
Peran Komponen dalam Sirkuit Elektronik
Setiap komponen pada PCB memiliki peran spesifik. Komponen-komponen ini bekerja sama mengatur aliran sinyal dan daya. IC, misalnya, menggunakan prinsip resistansi, arus, dan tegangan. IC memproses informasi dan mengontrol fungsi perangkat. Transistor bertindak sebagai sakelar atau penguat. Resistor membatasi arus. Kapasitor menyimpan energi. Dioda mengarahkan aliran arus. Semua komponen ini bekerja secara harmonis. Mereka memastikan sirkuit berfungsi sesuai desain.
Analisis Jaringan: Resistansi, Kapasitansi, Induktansi
Resistansi, kapasitansi, dan induktansi sangat penting dalam analisis jaringan inti PCB. Ketiganya memengaruhi kinerja sirkuit.
Resistor memiliki resistansi konstan terhadap arus DC. Resistor mengikuti Hukum Ohm (V = I × R).
Resistor ideal juga memiliki respons yang sama terhadap arus AC. Tidak ada perubahan fase antara tegangan dan arus.
Kapasitansi (Kapasitor):
Kapasitor memblokir arus DC setelah terisi penuh. Kapasitor mengisi muatan hingga mencapai tegangan sumber saat pertama kali terhubung.
Kapasitor memungkinkan arus AC mengalir melaluinya. Impedansi kapasitor (Xc = 1 / (2πfC)) berbanding terbalik dengan frekuensi. Semakin tinggi frekuensi, semakin rendah impedansinya. Terjadi pergeseran fase 90 derajat. Arus mendahului tegangan.
Implikasi dalam Desain Rangkaian (PCB):
Filtering: Kapasitor memisahkan sinyal AC dari DC. Kombinasi resistor-kapasitor dapat membentuk filter high-pass atau low-pass.
Coupling dan Decoupling: Kapasitor mengkopel sinyal AC antar tahap rangkaian. Kapasitor juga berfungsi sebagai kapasitor decoupling untuk mengurangi noise. Kapasitor menyediakan jalur impedansi rendah ke ground.
Timing dan Osilasi: Rangkaian RC (resistor-kapasitor) menghasilkan penundaan waktu atau mengontrol frekuensi osilasi.
Power Supply: Kapasitor menghaluskan output DC dalam power supply.
Induktansi (Induktor):
Induktor menahan perubahan arus. Induktor menyimpan energi dalam medan magnet. Induktor memiliki impedansi yang meningkat seiring frekuensi.
Analisis ketiga elemen ini membantu desainer mengoptimalkan kinerja PCB. Mereka memastikan sinyal bersih dan daya stabil.
Ragam PCB: Jenis dan Konfigurasi Lapisan
PCB hadir dalam berbagai jenis. Setiap jenis memiliki konfigurasi lapisan yang berbeda. Konfigurasi ini disesuaikan dengan kebutuhan sirkuit elektronik. Pemilihan jenis PCB sangat penting. Ini memengaruhi kompleksitas, biaya, dan kinerja perangkat.
PCB Satu Sisi (Single-Sided)
PCB satu sisi adalah jenis PCB paling sederhana. PCB ini hanya memiliki satu lapisan tembaga. Lapisan tembaga ini ditempel pada satu sisi substrat PCB. Desainnya sangat sederhana. Biaya produksinya relatif lebih murah. Proses pembuatannya juga lebih cepat. Namun, PCB satu sisi memiliki keterbatasan. PCB ini kurang cocok untuk aplikasi yang memerlukan banyak komponen. PCB ini juga tidak cocok untuk sirkuit dengan kompleksitas tinggi. Hal ini karena keterbatasan jumlah jalur konduktif. PCB satu sisi umumnya digunakan dalam rangkaian elektronik sederhana. Contoh aplikasinya adalah perangkat konsumen dasar, mainan, dan lampu LED.
PCB Dua Sisi (Double-Sided)
PCB dua sisi memiliki lapisan tembaga pada sisi atas dan bawah substrat. Ini berbeda dengan PCB satu sisi yang hanya memiliki satu lapisan tembaga. PCB dua sisi memungkinkan penempatan komponen di kedua sisi papan. PCB ini menggunakan dua metode pemasangan untuk menghubungkan sirkuit di kedua sisi. Lubang-lubang kecil menghubungkan jalur konduktif antar lapisan. PCB dua sisi cocok untuk perangkat elektronik yang lebih rumit. Contohnya adalah telepon genggam. PCB ini menawarkan kepadatan sirkuit yang lebih tinggi. Ini juga memberikan fleksibilitas desain yang lebih baik dibandingkan PCB satu sisi.
PCB Multi-Lapisan (Multi-Layer)
PCB multi-lapisan terdiri dari beberapa lapisan tembaga. Lapisan-lapisan ini dipisahkan oleh bahan isolasi. Kemudian, lapisan-lapisan ini disatukan menjadi satu papan. PCB multi-lapisan menjadi pilihan optimal untuk sirkuit yang lebih kompleks. Ini berbeda dengan PCB satu lapis yang umumnya digunakan untuk sirkuit elektronik sederhana dan berbiaya rendah. Penggunaan PCB multi-lapisan juga optimal ketika dibutuhkan manajemen panas yang lebih baik. Ini penting untuk komponen-komponen krusial. Misalnya, desain PCB enam-lapisan pada motherboard TUF GAMING Z690-PLUS WIFI D4. Desain ini mengoptimalkan manajemen panas untuk komponen penting. Ini memberikan ruang lebih besar untuk mendorong CPU melampaui kecepatan standarnya.
Proses Manufaktur PCB: Dari Desain hingga Produk
Tahap Desain dan Layout Sirkuit
Proses pembuatan PCB dimulai dari tahap desain. Desainer membuat diagram rangkaian elektronik. Diagram ini menunjukkan komponen dan hubungannya. Mereka menggunakan perangkat lunak seperti Eagle, Altium, atau KiCad. Setelah itu, desainer merancang tata letak jalur tembaga dan komponen pada PCB. Mereka memperhatikan ukuran dan penempatan komponen agar mudah diproduksi. Kemudian, mereka mencetak desain layout PCB. Pencetakan bisa menggunakan metode laser pada kertas transfer atau printer PCB. Langkah selanjutnya adalah memindahkan gambar layout yang sudah dicetak ke papan PCB tembaga. Proses ini menggunakan aplikasi panas.
Proses Etching dan Pengeboran
Setelah layout tercetak, PCB masuk ke tahap etsa dan pengeboran. Proses etsa menghilangkan tembaga yang tidak diinginkan. Ini menggunakan cairan etsa. Proses ini membentuk jalur konduktif yang diinginkan pada PCB. Pengeboran membuat lubang pada PCB. Lubang ini untuk pemasangan komponen. Pengeboran juga membuat lubang dan sambungan. Lubang penyelarasan di sudut papan PCB juga dibuat. Pengeboran CNC memungkinkan pengeboran tumpukan papan secara bersamaan. Ini meningkatkan tingkat produksi.
Aplikasi Lapisan Pelindung dan Penandaan
PCB yang sudah di-etch dan dibor kemudian diberi lapisan pelindung dan penandaan. Lapisan solder mask diaplikasikan untuk penetrasi penyolderan yang lebih baik. Lapisan anti-oksidasi seperti Pelindung Permukaan Organik, sepuh perak, atau Perataan Solder Udara Panas melindungi tembaga terbuka. Ini mencegah korosi dan kelembaban. Lapisan ini juga memudahkan penyolderan. Penandaan seperti tanda legenda membantu identifikasi komponen. Tanda fidusia menentukan posisi titik acuan. Ini untuk ketelitian posisi bantalan yang akan diuji. Pengujian Uji Papan Kosong Elektrik menghilangkan kemungkinan lubang tembus tidak tersambung, jalur putus, atau hubungan singkat.
Perakitan Komponen dan Pengujian Akhir
Tahap terakhir adalah perakitan komponen dan pengujian akhir. Komponen elektronik disolder ke PCB. Ini menghubungkan komponen dengan jalur tembaga. Setelah perakitan, PCB diuji fungsionalitasnya. Pengujian ini memastikan rangkaian bekerja dengan baik. Pengujian juga memastikan tidak ada masalah seperti korsleting. Quality Control (QC) PCB memiliki peran penting. QC memastikan PCB memenuhi standar kualitas. Mereka memeriksa keakuratan desain, kondisi fisik PCB, dan melakukan pengujian fungsional. QC menggunakan multimeter, osiloskop, dan penguji kontinuitas. Mereka menganalisis dan mengatasi masalah. QC juga membuat laporan hasil pengujian. Ini menjamin kualitas dan keandalan PCB.
PCB merupakan tulang punggung perangkat elektronik. Artikel ini telah mengupas tuntas komponen utama dan prinsip kerjanya. Mulai dari jalur konduktif hingga peran komponen aktif dan pasif, semua membentuk sirkuit fungsional. Memahami apa itu pcb sangat penting. Ini membantu kita mengapresiasi kompleksitas teknologi modern di sekitar kita. Ke depan, inovasi PCB akan terus berkembang. Ini mendukung terciptanya perangkat elektronik yang semakin canggih dan efisien. 🚀
FAQ
Apa fungsi utama PCB dalam perangkat elektronik?
PCB berfungsi sebagai fondasi mekanis. PCB menghubungkan berbagai komponen elektronik. PCB memastikan aliran listrik lancar antar komponen. Ini memungkinkan perangkat elektronik bekerja secara efisien.
Apa perbedaan antara komponen aktif dan pasif pada PCB?
Komponen aktif memerlukan energi untuk berfungsi. Komponen aktif seperti IC dan transistor. Komponen pasif tidak memerlukan energi. Komponen pasif seperti resistor dan kapasitor. Komponen pasif menahan atau menyimpan arus listrik.
Mengapa PCB multi-lapisan digunakan dalam perangkat modern?
PCB multi-lapisan memungkinkan desain sirkuit lebih kompleks. PCB ini menampung lebih banyak komponen. PCB multi-lapisan meningkatkan kepadatan sirkuit. PCB ini juga mengurangi interferensi elektromagnetik. Ini penting untuk perangkat canggih.
Apa peran solder mask dan silkscreen pada PCB?
Masker solder adalah lapisan pelindung. Lapisan ini melindungi jalur tembaga dari korsleting. Sablon adalah lapisan penanda. Lapisan ini berupa huruf dan simbol. Sablon membantu identifikasi komponen.
