Setiap produk elektronik modern memiliki ‘otak’ yang mengendalikannya. Otak tersebut adalah Printed Circuit Board (PCB) dengan teknologi Surface Mount Technology (SMT). Kualitas perakitan PCB SMT secara langsung menentukan kinerja dan keandalan produk Anda. Kegagalan pada komponen vital ini dapat menimbulkan kerugian besar, seperti biaya garansi tinggi, reputasi merek yang menurun, dan hilangnya kepercayaan pelanggan. Artikel ini akan memandu Anda melalui langkah-langkah praktis dan strategi untuk memastikan kualitas perakitan PCB SMT. Dengan begitu, Anda dapat meningkatkan keandalan produk Anda secara signifikan.
Poin Penting
Desain PCB yang baik sangat penting. Ini membuat produk mudah dibuat dan mengurangi masalah.
Pilih mitra manufaktur yang tepat. Mereka harus berpengalaman dan punya sertifikasi kualitas.
Kontrol setiap langkah perakitan. Ini termasuk memeriksa bahan dan mengatur mesin dengan benar.
Lakukan banyak pemeriksaan. Gunakan inspeksi visual, sinar-X, dan tes listrik untuk memastikan kualitas.
Kelola pemasok dengan baik. Ini memastikan Anda selalu mendapat komponen terbaik.
DFM: Pondasi Kualitas Perakitan PCB SMT
DFM, atau Design for Manufacturability, adalah langkah fundamental dalam memastikan kualitas produk elektronik Anda. Anda dapat menghemat waktu dan biaya secara signifikan dengan memastikan desain PCB Anda sudah dioptimalkan untuk proses perakitan sejak awal. Penerapan DFM membantu Anda menghindari masalah produksi yang mahal di kemudian hari. Ini juga memastikan seluruh proses perakitan berjalan lebih lancar dan efisien. Dengan DFM, Anda membangun pondasi yang kuat untuk keandalan produk.
Kolaborasi Desainer & Manufaktur
Kolaborasi erat antara tim desainer dan manufaktur sangatlah penting. Desainer perlu memahami batasan dan kemampuan proses manufaktur yang akan digunakan. Sebaliknya, tim manufaktur harus memberikan masukan berharga sejak tahap desain awal. Pertukaran informasi yang aktif ini mencegah kesalahan desain yang mungkin sulit atau mahal untuk diperbaiki saat produksi massal. Hasilnya, Anda akan mendapatkan desain yang tidak hanya fungsional dan inovatif, tetapi juga mudah dan efisien untuk diproduksi.
Pertimbangan Toleransi Komponen & Jejak
Anda harus memperhatikan toleransi komponen dan jejak (footprint) dengan sangat cermat. Penggunaan jejak kaki yang tepat untuk setiap komponen adalah kunci. Penempatan komponen yang benar dan akurat sangat penting untuk alur proses perakitan SMT yang efisien. Komponen yang tidak pas atau salah tempat dapat menyebabkan berbagai cacat, seperti masalah solder atau korsleting. Hal ini juga dapat memperlambat proses produksi secara keseluruhan dan meningkatkan tingkat penolakan. Pastikan setiap detail kecil ini diperhitungkan.
Optimalisasi Tata Letak SMT
Optimalisasi tata letak SMT juga memainkan peran besar dalam kualitas. Anda perlu menata komponen dengan mempertimbangkan seluruh proses perakitan. Pastikan ada ruang yang cukup antar komponen untuk penempatan yang akurat dan inspeksi. Hindari penumpukan komponen di satu area yang dapat menyulitkan proses solder. Tata letak yang baik memudahkan mesin pick & place bekerja dengan presisi tinggi. Ini juga membantu proses solder reflow berjalan sempurna, memastikan sambungan solder yang kuat dan Andal. Tata letak yang optimal secara signifikan mengurangi risiko kesalahan dan meningkatkan kualitas akhir perakitan PCB SMT Anda.
Memilih Mitra Manufaktur PCB SMT Andal
Memilih mitra manufaktur yang tepat adalah langkah krusial bagi Anda. Anda perlu mencari penyedia layanan manufaktur elektronik yang kooperatif. Mitra ini juga harus memiliki keahlian komponen dalam PCB. Perencanaan matang dan pemilihan mitra yang cermat adalah kunci keberhasilan perakitan Anda. Ini akan memastikan produk Anda memiliki kualitas terbaik.
Kriteria Kapabilitas & Pengalaman
Anda harus melihat rekam jejak mitra potensial. Pastikan mereka memiliki pengalaman luas dalam perakitan PCB SMT. Periksa juga teknologi dan peralatan yang mereka gunakan. Mitra yang baik memiliki mesin modern dan tim teknisi yang terampil. Mereka mampu menangani kompleksitas desain PCB Anda. Anda juga perlu memastikan mereka dapat memenuhi volume produksi yang Anda butuhkan.
Pentingnya Sertifikasi & Standar
Sertifikasi menunjukkan komitmen mitra terhadap kualitas. Sertifikasi IPC adalah yang paling relevan dan penting untuk mitra manufaktur PCB SMT. Karyawan mereka harus memiliki kesempatan untuk mengikuti program sertifikasi IPC yang relevan dengan bidang SMT. Ini menjamin standar kualitas yang tinggi. Sertifikasi lain seperti ISO 9001 juga penting. Ini menunjukkan sistem manajemen kualitas yang teruji. Anda akan merasa lebih tenang dengan mitra bersertifikasi.
Audit Fasilitas & Proses
Jangan ragu untuk melakukan audit. Kunjungi fasilitas mereka secara langsung. Periksa proses kerja mereka. Pastikan mereka mengikuti prosedur standar yang ketat. Anda bisa melihat bagaimana mereka menangani material, proses perakitan, dan inspeksi. Audit ini memberi Anda keyakinan pada kualitas produksi mereka. Ini juga membantu Anda membangun hubungan kerja yang transparan.

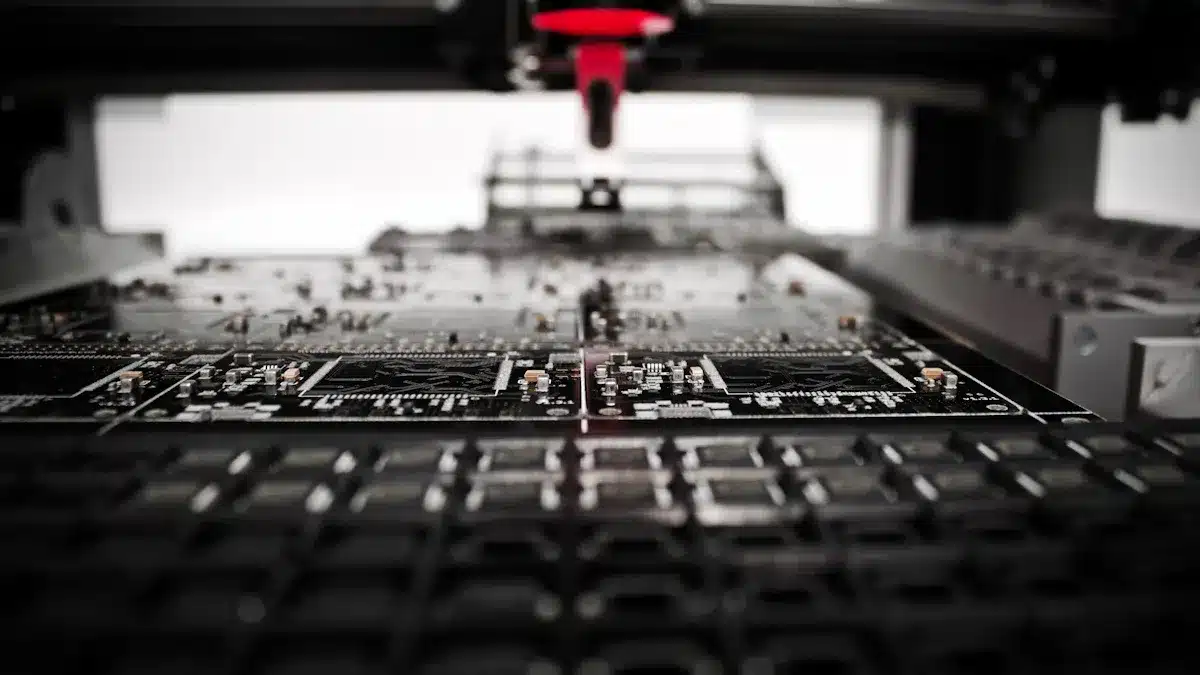

Kontrol Proses Perakitan SMT Optimal
Untuk mencapai keandalan produk yang tinggi, Anda perlu mengontrol setiap tahapan dalam proses perakitan PCB SMT. Kontrol proses yang optimal memastikan setiap langkah berjalan sesuai standar. Ini mengurangi risiko cacat dan meningkatkan kualitas akhir produk Anda.
Inspeksi Material Masuk & Verifikasi BOM
Langkah pertama dalam kontrol kualitas adalah inspeksi material masuk. Anda perlu memeriksa semua komponen elektronik yang tiba secara menyeluruh. Ini memastikan komponen sesuai dengan standar Anda. Verifikasi Bill of Materials (BOM) juga sangat penting. Anda harus memastikan setiap komponen cocok dengan spesifikasi desain Anda. Kesalahan di tahap ini dapat menyebabkan masalah besar di kemudian hari.
Pemilihan Bahan Berkualitas Tinggi
Anda juga harus memilih bahan berkualitas tinggi. Substrat seperti FR-4 atau polyimide adalah pilihan utama. Bahan-bahan ini mempengaruhi kinerja dan daya tahan PCB Anda. Pemilihan bahan yang tepat adalah faktor kunci untuk kualitas produk akhir.
Kondisi Lingkungan Terkontrol
Kondisi lingkungan yang terkontrol sangat penting untuk pemrosesan SMT. Anda perlu menjaga suhu antara 22-28°C. Kelembaban juga harus terkontrol dengan baik. Lingkungan yang stabil mencegah masalah seperti oksidasi pasta solder atau kerusakan komponen sensitif. Ini memastikan proses perakitan berjalan optimal.
Optimasi Pencetakan Pasta Solder
Optimasi pencetakan pasta solder adalah tahap krusial. Anda harus memastikan pasta solder tercetak dengan presisi. Ketebalan dan volume pasta harus tepat. Pencetakan yang tidak akurat dapat menyebabkan sambungan solder yang buruk. Ini akan mengurangi keandalan produk Anda.
Pengaturan Mesin Pick & Place
Pengaturan mesin pick & place harus sangat akurat. Anda perlu memprogram mesin dengan benar. Kalibrasi yang tepat memastikan komponen ditempatkan pada posisi yang benar. Penempatan yang presisi mencegah cacat seperti komponen miring atau salah orientasi. Ini adalah kunci untuk perakitan yang efisien.
Profil Reflow Solder & Uji Solderabilitas
Setelah penempatan komponen, Anda akan melakukan reflow solder. Anda perlu mengoptimalkan profil suhu reflow. Profil yang tepat memastikan pasta solder meleleh dan membentuk sambungan yang kuat. Kemudian, Anda harus melakukan uji solderabilitas. Ini adalah tips penting untuk kontrol kualitas.
Untuk memastikan kualitas sambungan solder, Anda dapat menggunakan beberapa metode inspeksi. Inspeksi Sinar-X Otomatis (AXI) adalah salah satunya. AXI menggunakan sinar-X untuk melihat bagian dalam komponen dan papan. Ini memungkinkan Anda memeriksa sambungan solder yang tersembunyi. Metode ini sangat berguna untuk komponen seperti Ball Grid Array (BGA) dan Quad Flat No-leads (QFN). AXI dapat mendeteksi cacat seperti gelembung udara (void), sambungan yang terangkat, atau jembatan solder di bawah komponen. Anda juga bisa melihat kualitas dan konsistensi bola solder.
Metode lain adalah Inspeksi Optik Otomatis (AOI). AOI menggunakan kamera beresolusi tinggi. Kamera ini memindai permukaan PCB. Kemudian, AOI membandingkannya dengan desain referensi. AOI sangat efektif mendeteksi cacat permukaan. Contohnya, komponen yang hilang atau salah penempatan. AOI juga bisa menemukan polaritas komponen yang salah, jembatan solder, atau sambungan solder yang tidak cukup. Anda bahkan bisa mendeteksi cacat pada pasta solder sebelum proses reflow. Kedua metode ini membantu Anda memastikan setiap sambungan solder sempurna. Dengan mengimplementasikan kontrol proses yang ketat di setiap tahapan ini, Anda akan meningkatkan kualitas perakitan PCB SMT secara signifikan. Ini adalah investasi penting untuk keandalan produk Anda.

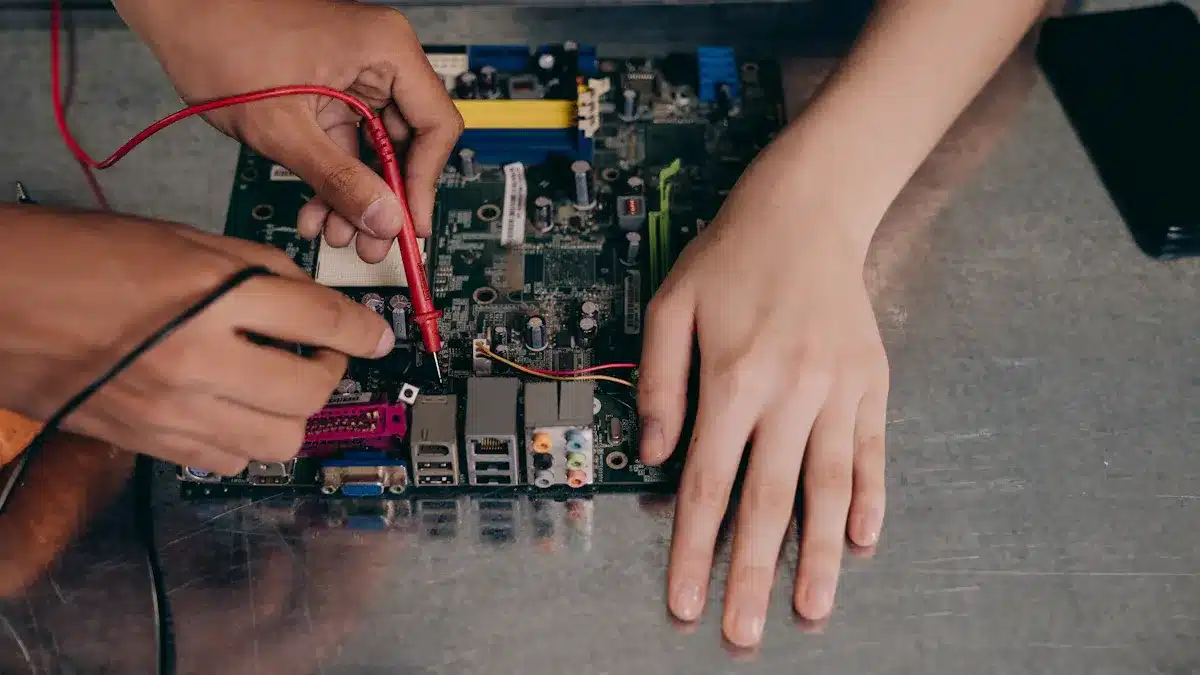

Inspeksi & Pengujian Kualitas PCB SMT
Anda perlu memastikan PCB berfungsi dengan baik. Kontrol kualitas PCB melibatkan seluruh proses. Ini dimulai dari desain hingga pengujian akhir. Anda juga harus memahami standar IPC-A-600. Standar ini digunakan untuk penerimaan papan cetak dalam kontrol kualitas PCB. Penting juga untuk memahami kelas produk Anda. Kelas produk menentukan tingkat ketelitian inspeksi. Ini juga menentukan tingkat cacat yang dapat Anda terima. Metode pengendalian kualitas utama meliputi inspeksi visual, pengujian kelistrikan, dan teknik lainnya.
Inspeksi Visual & AOI
Inspeksi visual adalah langkah awal yang penting. Anda dapat melakukannya secara manual atau otomatis. Inspeksi Visual Manual (MVI) memungkinkan Anda melihat cacat dengan mata telanjang. Namun, Inspeksi Optik Otomatis (AOI) jauh lebih cepat dan akurat. AOI menggunakan kamera beresolusi tinggi. Kamera ini memindai permukaan PCB. Kemudian, AOI membandingkannya dengan desain referensi.
AOI sangat unggul dalam mendeteksi cacat permukaan. Anda bisa menemukan komponen yang hilang atau salah penempatan. AOI juga mendeteksi polaritas komponen yang salah. Misalnya, dioda atau kapasitor yang terbalik. Anda juga dapat menemukan jembatan solder (solder shorts) atau sambungan solder yang tidak mencukupi. Bahkan, AOI dapat mendeteksi cacat pada pasta solder sebelum proses reflow. Ini membantu Anda menangkap masalah sejak dini.
Inspeksi Sinar-X Otomatis (AXI)
Untuk cacat yang tersembunyi, Anda memerlukan Inspeksi Sinar-X Otomatis (AXI). AXI menggunakan sinar-X untuk melihat bagian dalam komponen dan papan. Ini sangat penting untuk komponen kompleks. AXI dapat menembus material dielektrik. Ini menunjukkan fitur tembaga di lapisan dalam PCB multilayer. Anda bisa memverifikasi registrasi (keselarasan) lapisan dalam. AXI juga mendeteksi sirkuit pendek atau terbuka di lapisan dalam.
AXI mampu menginspeksi sambungan solder di bawah komponen. Contohnya, Ball Grid Arrays (BGA). Sambungan ini tersembunyi dari pandangan. AXI dapat mengungkapkan void (rongga) di dalam sambungan solder BGA. Ini juga mendeteksi via yang tidak selaras. Cacat ini dapat menyebabkan kegagalan di kemudian hari. AOI mungkin tidak mendeteksi masalah ini. AXI memberi Anda pandangan menyeluruh tentang kualitas sambungan solder internal.
Pengujian Kelistrikan (ICT & FCT)
Setelah inspeksi visual dan sinar-X, Anda perlu melakukan pengujian kelistrikan. Ada dua jenis utama: In-Circuit Test (ICT) dan Functional Test (FCT).
ICT memeriksa setiap komponen secara individual. Anda dapat memverifikasi nilai komponen. Anda juga bisa mendeteksi sirkuit pendek atau terbuka. ICT memastikan setiap bagian PCB berfungsi sesuai spesifikasi. Ini adalah cara yang efektif untuk menemukan cacat manufaktur.
FCT menguji fungsionalitas keseluruhan produk. Anda mensimulasikan lingkungan operasional produk. FCT memastikan PCB bekerja seperti yang diharapkan. Ini adalah pengujian akhir sebelum produk sampai ke tangan pelanggan. FCT memverifikasi bahwa semua komponen bekerja bersama dengan benar.
Analisis Kegagalan & Koreksi
Meskipun Anda melakukan inspeksi dan pengujian, kegagalan mungkin tetap terjadi. Anda perlu menganalisis setiap kegagalan. Identifikasi akar penyebab masalah. Apakah itu cacat desain? Apakah itu masalah dalam proses perakitan PCB SMT? Atau apakah itu komponen yang rusak?
Setelah Anda menemukan akar penyebabnya, Anda harus mengambil tindakan korektif. Perbaiki proses atau desain yang bermasalah. Ini adalah bagian dari peningkatan berkelanjutan. Analisis kegagalan membantu Anda mencegah masalah yang sama terulang kembali. Ini juga meningkatkan kualitas produk Anda di masa depan.
Manajemen Rantai Pasok & Peningkatan Berkelanjutan
Anda tidak bisa mengabaikan manajemen rantai pasok. Ini adalah kunci untuk menjaga kualitas perakitan PCB SMT Anda. Rantai pasok yang kuat memastikan Anda mendapatkan komponen terbaik. Ini juga mendukung proses produksi yang lancar. Anda perlu membangun hubungan yang solid dengan semua mitra. Ini akan meningkatkan keandalan produk Anda secara keseluruhan.
Kualifikasi Pemasok Komponen
Anda harus memilih pemasok komponen dengan cermat. Kualifikasi pemasok adalah langkah awal yang penting. Anda perlu memastikan mereka memenuhi standar kualitas Anda. Lakukan segmentasi pemasok berdasarkan tingkat kritikalitas. Pertimbangkan juga nilai strategis mereka. Perusahaan manufaktur sering menggunakan sistem manajemen hubungan pemasok (SRM). Sistem ini membantu Anda membangun kemitraan strategis. Anda juga bisa menetapkan KPI yang jelas. Ini akan mengidentifikasi potensi masalah sejak dini.
Komunikasi & Umpan Balik
Komunikasi yang efektif sangat penting. Anda harus menjaga saluran komunikasi yang jelas dengan pemasok. Ini bisa melalui pertemuan rutin atau laporan kinerja. Pertukaran informasi yang cepat meminimalkan kesalahpahaman. Ini juga memperkuat hubungan Anda. Perusahaan manufaktur mengimplementasikan sistem SRM terintegrasi. Sistem ini dilengkapi dengan dashboard kinerja. Ada juga analitik real-time. Ini membantu Anda memantau kinerja pemasok. Anda bisa memberikan umpan balik konstruktif. Ini mendorong perbaikan berkelanjutan. Pelatihan intensif juga bisa diberikan. Ini menyelaraskan standar operasional.
Peningkatan Berkesinambungan
Anda harus selalu mencari cara untuk meningkatkan proses. Peningkatan berkesinambungan adalah filosofi penting. Ini melibatkan riset dan pengembangan terus-menerus. Anda bisa menghasilkan teknologi baru. Anda juga bisa menciptakan komponen inovatif. Kolaborasi dengan pemasok dan lembaga riset sangat membantu. Ini mengidentifikasi tren pasar. Ini juga memperbaiki produk yang ada. Manajemen rantai pasok yang efektif sangat penting. Anda harus bekerja sama dengan pemasok. Ini memastikan ketersediaan bahan baku tepat waktu. Ini juga mengelola inventaris secara efisien. Anda akan mengurangi risiko pasokan. Kolaborasi dengan mitra industri membangun hubungan yang saling menguntungkan. Ini melibatkan pertukaran informasi. Ini juga mendorong pengembangan produk bersama.
Anda telah melihat bahwa kontrol kualitas perakitan PCB SMT adalah proses multi-tahap. Ini membutuhkan perhatian detail dari desain hingga pengujian akhir. Investasi Anda dalam praktik kontrol kualitas yang ketat bukan hanya mengurangi risiko kegagalan. Ini juga meningkatkan kepuasan pelanggan dan memperkuat posisi merek Anda di pasar. Kami mendorong Anda untuk mengimplementasikan strategi ini sebagai bagian integral dari pengembangan produk Anda. Komitmen terhadap kualitas akan menghasilkan produk elektronik yang lebih andal dan berdaya saing.
FAQ
Apa itu DFM dan mengapa penting?
DFM (Design for Manufacturability) adalah proses mengoptimalkan desain PCB agar mudah diproduksi. Ini penting untuk mengurangi biaya, menghemat waktu, dan mencegah masalah produksi. Anda akan mendapatkan produk yang lebih andal.
Bagaimana cara memilih mitra manufaktur SMT yang andal?
Anda harus mencari mitra dengan pengalaman, teknologi modern, dan sertifikasi seperti IPC atau ISO 9001. Lakukan audit fasilitas mereka. Pastikan mereka kooperatif dan memiliki keahlian yang Anda butuhkan.
Apa saja langkah utama dalam kontrol proses perakitan SMT?
Anda harus melakukan inspeksi material masuk dan verifikasi BOM. Pilih bahan berkualitas tinggi. Kontrol kondisi lingkungan. Optimalkan pencetakan pasta solder, pengaturan mesin pick & place, dan profil reflow solder.
Metode inspeksi apa yang digunakan untuk kualitas PCB SMT?
Anda menggunakan inspeksi visual dan AOI untuk cacat permukaan. AXI memeriksa cacat tersembunyi seperti di bawah BGA. Pengujian kelistrikan seperti ICT dan FCT memastikan fungsionalitas produk Anda.
