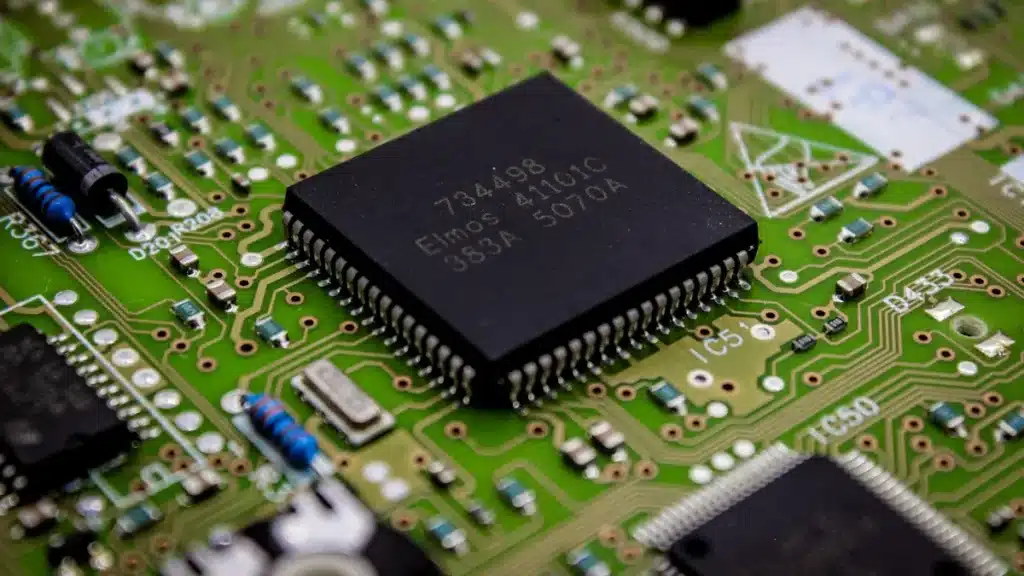

Du begegnest Leiterplatten jeden Tag, oft ohne es zu merken. Sie bestehen aus einer festen Platte, auf der elektronische Bauteile befestigt werden und die für die Verbindung dieser Bauteile sorgt. In der modernen Elektronikindustrie bilden Leiterplatten das Herzstück fast aller Geräte. Sie ermöglichen kleine, komplexe Schaltungen und beeinflussen direkt, wie zuverlässig und leistungsfähig ein Produkt am Ende ist. Ohne hochwertige Leiterplatten wären Smartphones, Computer oder Autos heute nicht denkbar.
Wichtige Erkenntnisse
Leiterplatten verbinden elektronische Bauteile sicher und sorgen für Stabilität in fast allen Geräten des Alltags.
Sie bestehen aus mehreren Schichten mit Kupferbahnen, die Strom gezielt leiten und Kurzschlüsse verhindern.
Verschiedene Materialien und Bauarten ermöglichen flexible, stabile und leistungsfähige Platinen für viele Anwendungen.
Moderne Herstellung und strenge Qualitätskontrollen garantieren zuverlässige und langlebige Leiterplatten.
Leiterplatten sind Schlüsseltechnologien für Miniaturisierung, hohe Leistung und Zukunftstrends wie KI und Nachhaltigkeit.
Definition
Was sind Leiterplatten?
Du findest Leiterplatten in fast jedem elektronischen Gerät. Sie bilden das stabile Grundgerüst, auf dem Bauteile wie Widerstände, Kondensatoren oder Chips befestigt werden. In der Fachliteratur beschreiben Experten eine Leiterplatte als einen elektrischen Schaltkreis. Die leitenden Teile bestehen aus feinen Kupferbahnen, Pads und manchmal sogar aus kleinen Flächen aus Silber oder Gold. Diese Leiterbahnen verbinden die Bauteile miteinander. Die Platte selbst besteht aus einem isolierenden Material, das Strom nicht leitet. Eine spezielle Lötstoppmaske schützt die Oberfläche und sorgt dafür, dass Lötzinn nur an den richtigen Stellen haftet.
Tipp: Viele moderne Geräte nutzen mehrlagige Leiterplatten. So kannst du auf kleinem Raum viele Verbindungen unterbringen und die Technik bleibt kompakt.
Internationale Normen wie die IPC-Standards helfen dabei, dass Leiterplatten überall auf der Welt zuverlässig funktionieren. Sie legen fest, wie Materialien, Design und Fertigung aussehen sollen. So kannst du sicher sein, dass eine Leiterplatte aus Deutschland genauso zuverlässig arbeitet wie eine aus Japan.
Grundprinzip
Das Grundprinzip einer Leiterplatte ist einfach: Sie verbindet elektronische Bauteile elektrisch und hält sie mechanisch zusammen. Du kannst dir die Leiterbahnen wie Straßen vorstellen, die verschiedene Häuser (Bauteile) miteinander verbinden. Das Material der Platte sorgt dafür, dass Strom nur dort fließt, wo er soll.
Funktion | Beschreibung |
|---|---|
Die Platte gibt den Bauteilen Halt und Stabilität. | |
Elektrische Verbindung | Kupferbahnen leiten den Strom gezielt zwischen den Bauteilen. |
Materialien | Isolierende Stoffe wie Glas-Epoxid (FR4) verhindern Kurzschlüsse. |
Komponentenarten | Du kannst aktive (z.B. Transistoren) und passive (z.B. Widerstände) Bauteile nutzen. |
Vorteile | Leiterplatten sind stabil, zuverlässig und lassen sich leicht herstellen. |
Früher hast du vielleicht gehört, dass Bauteile direkt mit Drähten verbunden wurden. Das war aufwendig und fehleranfällig. Heute ermöglichen Leiterplatten eine schnelle, sichere und platzsparende Verbindung. Sie machen Miniaturisierung und komplexe Schaltungen erst möglich.
Leiterplatten Aufbau
Materialien
Du findest bei Leiterplatten verschiedene Materialien, die jeweils besondere Eigenschaften besitzen. Die Wahl des Materials entscheidet, wie stabil, leitfähig und langlebig eine Leiterplatte ist.
FR-4: Dieses Material besteht aus Glasfaser und Epoxidharz. Es ist das am häufigsten verwendete Material, weil es kostengünstig, stabil und feuerhemmend ist. FR-4 bietet eine sehr gute elektrische Isolierung und hält Feuchtigkeit sowie hohen Temperaturen stand.
Keramische Materialien wie Aluminiumoxid oder Aluminiumnitrid kommen zum Einsatz, wenn du eine hohe Wärmeleitfähigkeit und Temperaturbeständigkeit brauchst. Sie eignen sich für Geräte, die sehr heiß werden können.
Flexible Materialien wie Polyimid oder PTFE machen biegsame Leiterplatten möglich. Diese findest du oft in Wearables oder Geräten, die sich bewegen oder gebogen werden müssen.
Starrflexible Leiterplatten kombinieren starre und flexible Bereiche. Sie kommen in der Medizin oder Luft- und Raumfahrt zum Einsatz, wenn du beides – Stabilität und Flexibilität – brauchst.
Tipp: Die Materialwahl beeinflusst nicht nur die Haltbarkeit, sondern auch die elektrische Leistung und die Sicherheit deiner Schaltung.
Eine Übersicht wichtiger Materialien findest du hier:
Material | Zusammensetzung | Thermische Belastbarkeit | Mechanische Stabilität | Kosten | Besonderheiten |
|---|---|---|---|---|---|
FR4 | Glasfaserverstärktes Epoxidharzlaminat | Hoch | Hoch | Mittel bis hoch | Am häufigsten verwendet, chemisch resistent |
CEM1 | Epoxidharz-getränktes Zellulosepapier | Niedriger als FR4 | Weniger haltbar | Günstiger | Für einfache, günstige Anwendungen |
Aluminium | Metallisches Basismaterial | Sehr gut | Variabel | Variabel | Gute Wärmeableitung, für spezielle Anwendungen |
Schichten
Eine Leiterplatte besteht aus mehreren Schichten, die zusammenarbeiten, um Bauteile zu verbinden und zu schützen. Jede Schicht erfüllt eine bestimmte Aufgabe:
Trägermaterial: Das ist das Grundgerüst der Leiterplatte. Es sorgt für Stabilität und isoliert elektrisch.
Kupferschichten: Diese Schichten leiten den Strom. Sie bilden die Leiterbahnen und verbinden die Bauteile.
Dielektrische Schichten (Prepregs): Sie trennen die Kupferschichten voneinander und verhindern Kurzschlüsse. Sie sorgen auch für mechanische Festigkeit.
Lötstopplack: Diese Schutzschicht verhindert, dass Lötzinn an unerwünschten Stellen haftet. Sie schützt die Leiterbahnen vor Korrosion und Kurzschlüssen.
Silkscreen: Hier findest du Beschriftungen, die dir helfen, Bauteile richtig zu platzieren.
Bohrlöcher und Vias: Sie verbinden verschiedene Schichten elektrisch und dienen zur Befestigung von Bauteilen.
Schichttyp | Funktion |
|---|---|
Kupferschichten | Leiten Strom und bilden die Verbindungen |
Dielektrika (Prepregs) | Isolieren die Kupferschichten, sorgen für Stabilität |
Innenlagen (Signallagen) | Übertragen Signale, ermöglichen komplexe Schaltungen |
Groundlagen | Dienen als Masse, verbessern die elektromagnetische Verträglichkeit |
Powerlagen | Verteilen Versorgungsspannungen, verbessern die Störsicherheit |
Vias | Verbinden die Schichten elektrisch |
Hinweis: Die elektrische Isolation zwischen den Schichten ist entscheidend. Sie verhindert Kurzschlüsse und sorgt dafür, dass der Strom nur dort fließt, wo du ihn brauchst.

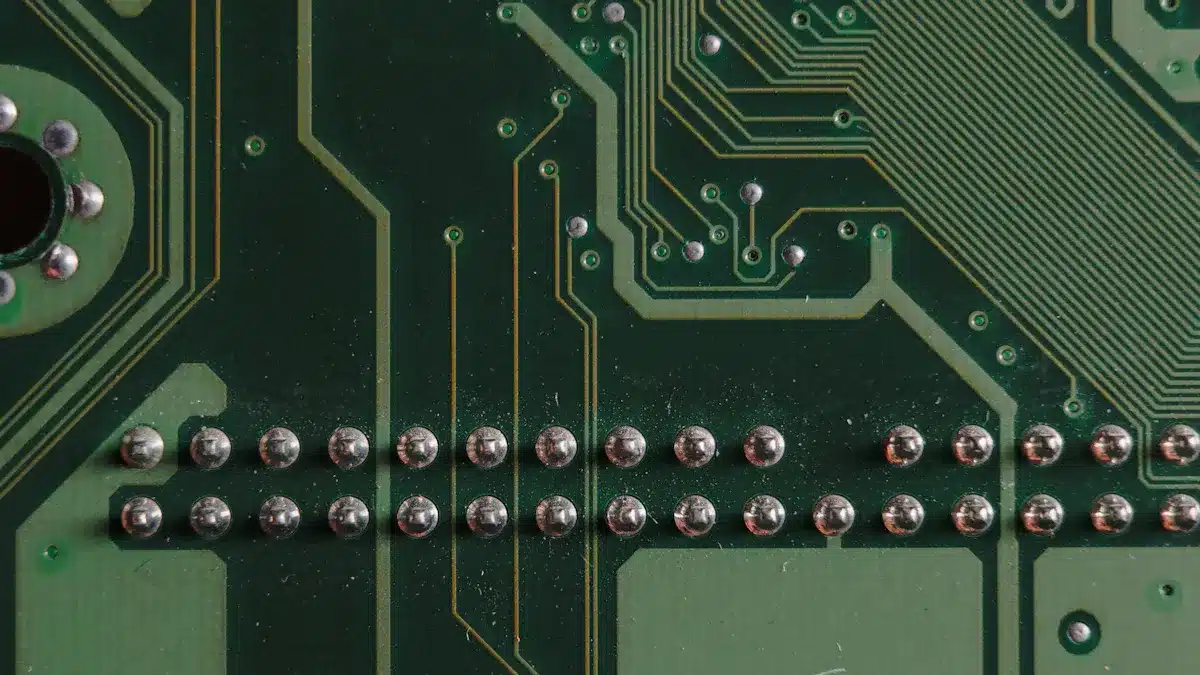

Leiterbahnen
Leiterbahnen sind die “Straßen” auf deiner Leiterplatte. Sie bestehen meist aus Kupfer und verbinden die einzelnen Bauteile miteinander. Die Herstellung erfolgt, indem eine dünne Kupferschicht auf das Trägermaterial aufgebracht wird. Anschließend entfernst du überschüssiges Kupfer, sodass nur die gewünschten Bahnen übrig bleiben.
Die Breite und der Abstand der Leiterbahnen bestimmen, wie viel Strom sie sicher leiten können.
Zu schmale Bahnen führen zu Überhitzung und können ausfallen.
In modernen Laboren kannst du Leiterbahnbreiten ab etwa 250 Mikrometer (µm) herstellen. Für industrielle Anwendungen sind sogar noch feinere Strukturen möglich.
Bohrungen für Verbindungen zwischen den Schichten (Vias) lassen sich mit einer Präzision von bis zu 0,2 mm setzen. Für eine sichere Verbindung empfiehlt sich jedoch ein Durchmesser ab 0,4 mm.
Leiterbahnen übertragen elektrische Signale und Energie zwischen den Bauteilen. Ihre Gestaltung beeinflusst die Leitfähigkeit und die Signalqualität. Besonders bei schnellen Datenübertragungen spielen Faktoren wie die Oberflächenrauheit des Kupfers und der sogenannte Skin-Effekt eine Rolle. Eine glatte Oberfläche sorgt für weniger Signalverluste und eine bessere Übertragung.
Merke: Ein gutes Design der Leiterbahnen ist entscheidend für die Zuverlässigkeit und Sicherheit deiner Schaltung.
Typen
Einseitig
Du triffst einseitige Leiterplatten oft in einfachen Geräten an. Diese Platinen besitzen nur eine Kupferschicht auf einem isolierenden Trägermaterial. Die Bauteile sitzen meist auf einer Seite. Die Herstellung ist unkompliziert und günstig. Einseitige Leiterplatten eignen sich besonders für Taschenrechner, Fernbedienungen oder LED-Lampen. Du profitierst von einer schnellen Produktion und niedrigen Kosten. Die Schaltungsmöglichkeiten bleiben jedoch begrenzt, weil du nur eine Ebene für die Leiterbahnen hast.
Tipp: Wenn du ein Elektronikprojekt startest, kannst du mit einer einseitigen Leiterplatte erste Erfahrungen sammeln.
Doppelseitig
Doppelseitige Leiterplatten bieten dir mehr Möglichkeiten. Hier findest du Kupferbahnen auf beiden Seiten des Trägermaterials. Kleine Bohrungen, sogenannte Vias, verbinden die beiden Seiten elektrisch. Dadurch kannst du komplexere Schaltungen realisieren und Bauteile auf beiden Seiten platzieren. Diese Bauart kommt in Haushaltsgeräten, Computermäusen oder Netzteilen zum Einsatz. Die Herstellung ist etwas aufwendiger als bei einseitigen Platinen, bleibt aber für viele Anwendungen wirtschaftlich.
Vorteile doppelseitiger Leiterplatten:
Mehr Platz für Leiterbahnen
Komplexere Schaltungen möglich
Bauteile auf beiden Seiten montierbar
Mehrlagig
Mehrlagige Leiterplatten bestehen aus mehreren Kupferschichten, die durch Prepreg und Kernmaterial laminiert werden. Du kannst bis zu 48 Schichten in einer einzigen Platine finden. Die Schichten werden durch Vias verbunden, die mit Kupfer oder Kohlenstoff leitfähig gemacht werden. Diese Bauweise ermöglicht dir sehr kompakte und leistungsfähige Schaltungen. Mehrlagige Leiterplatten kommen in Computern, Satelliten oder medizinischen Geräten zum Einsatz. Die Herstellung ist anspruchsvoll und erfordert präzise Kontrolle. Mit jeder zusätzlichen Schicht steigt die Komplexität bei Fertigung und Prüfung.
Hinweis: Mehrlagige Leiterplatten bieten dir eine bessere Abschirmung gegen Störungen und erlauben eine hohe Bauteildichte auf kleinem Raum.
Funktion
Elektrische Verbindung
Du möchtest, dass elektronische Bauteile miteinander kommunizieren. Leiterplatten machen das möglich. Sie verbinden Bauteile durch feine Kupferbahnen, die wie Straßen auf der Platte verlaufen. Diese Bahnen entstehen, indem eine dünne Kupferschicht auf das Basismaterial aufgebracht und dann geätzt wird. So bleiben nur die gewünschten Verbindungen übrig.
Für die Verbindung der Bauteile nutzt du verschiedene Techniken. Du kannst Bauteile direkt auf die Oberfläche löten (SMD) oder sie durch kleine Löcher stecken und dann verlöten (THT). Moderne Multilayer-Leiterplatten verwenden sogar winzige, lasergebohrte Microvias, um viele Schichten miteinander zu verbinden. Das sorgt für eine hohe Packungsdichte und ermöglicht sehr komplexe Schaltungen auf kleinem Raum.
Aspekt | Beschreibung |
|---|---|
Basismaterial | Glasfaserverstärkter Kunststoff, Epoxidharz, Keramik, Teflon |
Leiterbahnen | Dünne Kupferschicht, geätzt zur Formung der Verbindungen |
Verbindungstechniken | |
Fertigungsschritte | Bohren, Kupferbeschichtung, Ätzen, Laminieren |
Leiterplatten bieten dir viele Vorteile gegenüber anderen Verbindungstechnologien:
Du erreichst hohe Übertragungsraten, sogar im GHz-Bereich.
Die Verbindungen sind kompakt und zuverlässig.
Es gibt kaum Störstellen, weil die Signale direkt und ohne Umwege fließen.
Tipp: Flex-Leiterplatten sparen Platz und Gewicht. Sie eignen sich besonders für Geräte, die leicht und klein sein müssen.
Mechanische Befestigung
Leiterplatten sorgen nicht nur für elektrische Verbindungen. Sie halten auch alle Bauteile sicher an ihrem Platz. Das Material ist stabil und leicht. Du kannst Bauteile mit verschiedenen Methoden befestigen. Große Bauteile bekommen oft zusätzliche Lötstützpunkte oder werden mit speziellen Einpressstiften fixiert. Diese Techniken verhindern, dass Bauteile bei Erschütterungen oder Vibrationen abbrechen.
Viele Leiterplatten enthalten integrierte Gewindebuchsen oder Abstandshalter. Damit kannst du Bauteile oder sogar ganze Platinen sicher verschrauben. Das schützt die empfindlichen Verbindungen vor Schäden durch Stöße oder Schwingungen. Besonders in Autos, Flugzeugen oder mobilen Geräten müssen Leiterplatten starke Belastungen aushalten. Sie widerstehen Vibrationen, Temperaturschwankungen und sogar Feuchtigkeit.
Hinweis: Schon beim Design solltest du darauf achten, wie und wo du Bauteile befestigst. So bleibt deine Schaltung auch bei Belastung stabil und zuverlässig.
Herstellung
Schritte
Du möchtest wissen, wie eine moderne Platine entsteht? Der Herstellungsprozess besteht aus mehreren präzisen Schritten. Jeder Schritt ist wichtig, damit am Ende eine funktionierende und zuverlässige Platine entsteht. Hier siehst du die wichtigsten Stationen im Überblick:
Vorbereitung der Direktbelichter: Du startest mit dem Entwurf am Computer. Die Daten werden für die Produktion vorbereitet.
Beschichtung und Ätzung der Innenlage: Du beschichtest das Basismaterial mit Kupfer und ätzt die gewünschten Leiterbahnen heraus.
Verpressen der Innenlagen: Mehrere Schichten werden fest miteinander verbunden.
Bohren der Leiterplatte: Du bohrst winzige Löcher für Verbindungen und Bauteile.
Kupferabscheidung: Eine dünne Kupferschicht wird auf die gebohrten Löcher aufgebracht, damit Strom fließen kann.
Qualitätskontrolle mit Röntgenuntersuchung: Du prüfst, ob alle Schichten und Bohrungen exakt sitzen.
Strukturieren der Leiterplatte: Die endgültigen Leiterbahnen werden herausgearbeitet.
Erneutes Verpressen: Du verbindest die Schichten noch einmal fest miteinander.
Testen der Leiterplatte: Du prüfst, ob alle Verbindungen stimmen.
Aufbringen des Lötstopp-Lacks: Ein Schutzlack sorgt dafür, dass Lötzinn nur an den richtigen Stellen haftet.
Bestückungsdruck: Du bringst Markierungen für die spätere Bauteilbestückung auf.
Konturfräsen: Die Platine bekommt ihre endgültige Form.
Tipp: Jeder Schritt muss exakt ablaufen, sonst funktioniert die Platine später nicht richtig.
Qualitätskontrolle
Du willst sicherstellen, dass deine Platine zuverlässig arbeitet. Dafür gibt es verschiedene Methoden zur Qualitätskontrolle. Sie helfen dir, Fehler früh zu erkennen und zu vermeiden. Hier findest du die wichtigsten Prüfverfahren:
Methode | Beschreibung | Zweck / Besonderheiten |
|---|---|---|
Automatisierte optische Inspektion (AOI) 2D/3D | Kameras prüfen die Platine und vergleichen sie mit dem Schaltplan. Sie erkennen Fehler bei Bauteilen und Lötstellen. | Findet sichtbare Fehler schnell, prüft aber nicht die Funktion der Bauteile. |
3D-Röntgenprüfung (AXI) | Röntgenstrahlen durchleuchten die Platine und zeigen versteckte Fehler, zum Beispiel unter Bauteilen. | Erkennt interne Defekte, wird meist stichprobenartig eingesetzt. |
Lötpastenprüfung (SPI) 3D | Sensoren messen die Menge und Verteilung der Lötpaste nach dem Druck. | Sichert, dass genug Lötpaste an den richtigen Stellen ist. |
Manuelle Sichtprüfung | Du prüfst die Platine mit dem Auge oder Hilfsmitteln wie Lupen. | Ergänzt die automatischen Prüfungen und ist flexibel einsetzbar. |
Funktionstest (FCT) | Die fertige Platine wird elektrisch getestet. Du prüfst, ob alle Bauteile richtig zusammenarbeiten. | Zeigt, ob die Platine wie geplant funktioniert. |
In-Circuit-Test (ICT) | Nadeln prüfen gezielt Bauteile und Lötstellen auf Fehler wie Kurzschlüsse. | Erkennt Montagefehler schnell, bevor die Platine in Betrieb geht. |
Alterungstest (Burn-In Test) | Die Platine läuft lange unter hoher Temperatur, um frühe Ausfälle zu erkennen. | Sichert die Zuverlässigkeit, indem Schwachstellen früh entdeckt werden. |
Die Qualitätskontrolle senkt die Ausfallrate deutlich. Moderne Prüfverfahren wie AOI und SPI erkennen Fehler sofort und helfen dir, die Produktion zu verbessern. Eine dauerhafte Laserbeschriftung sorgt dafür, dass du jede Platine zurückverfolgen kannst. So findest du Fehlerquellen schneller und kannst sie gezielt beheben. Besonders bei Geräten für Autos, Flugzeuge oder Handys ist eine gründliche Kontrolle wichtig, damit die Platinen auch bei starker Belastung zuverlässig funktionieren.
Anwendungen
Alltag
Du nutzt täglich viele Geräte, die auf einer Leiterplatte basieren. In deinem Haushalt findest du sie zum Beispiel in der Waschmaschine, im Kühlschrank oder im Fernseher. Auch in deinem Smartphone, Tablet oder Laptop steckt eine solche Platine. Sogar kleine Geräte wie Fernbedienungen, elektrische Zahnbürsten oder Wecker funktionieren nur mit einer passenden Platine.
Wusstest du? Fast jedes elektronische Gerät in deinem Alltag enthält eine Leiterplatte. Besonders in Haushaltsgeräten und Kleinelektronik sind sie unverzichtbar. Ohne sie könnten viele Geräte nicht so kompakt und zuverlässig arbeiten.
Eine kurze Übersicht zeigt dir, wo du diese Technik überall findest:
Küchengeräte: Mikrowelle, Kaffeemaschine, Toaster
Unterhaltungselektronik: Spielekonsole, Lautsprecher, Fernseher
Kommunikation: Smartphone, Router, Telefon
Sicherheit: Rauchmelder, Alarmanlagen
Du siehst, Platinen sind aus deinem Alltag nicht mehr wegzudenken. Sie sorgen dafür, dass deine Geräte zuverlässig funktionieren und viele praktische Funktionen bieten.
Industrie
In der Industrie spielen Platinen eine noch größere Rolle. Du findest sie in Maschinensteuerungen, Produktionsanlagen und Robotern. Sie steuern Motoren, messen Temperaturen oder überwachen Abläufe. In der Automobilindustrie sorgen sie dafür, dass Airbags, ABS und Navigationssysteme zuverlässig arbeiten.
Eine Tabelle zeigt dir typische Einsatzbereiche:
Bereich | Beispiele für Anwendungen |
|---|---|
Maschinenbau | Steuerungen, Sensoren, Antriebe |
Medizintechnik | Diagnosegeräte, Überwachungsmonitore |
Energieversorgung | Solaranlagen, Stromzähler |
Verkehrstechnik | Ampelanlagen, Zugsteuerungen |
Du erkennst: Ohne Platinen könnten viele industrielle Prozesse nicht automatisiert oder überwacht werden. Sie machen moderne Technik erst möglich und sorgen für Sicherheit und Effizienz.
Herausforderungen
Miniaturisierung
Du siehst, dass elektronische Geräte immer kleiner werden. Das bedeutet, dass auch die Bauteile und Platinen schrumpfen. Heute gibt es winzige Bauteile wie die Größe 008004, die nur 0,25 x 0,125 mm messen. Diese Teile kannst du kaum noch mit bloßem Auge erkennen. Die Maschinen, die solche Bauteile platzieren, müssen extrem präzise arbeiten. Schon kleine Fehler führen zu Problemen beim Löten oder bei der Platzierung.
1. Große Steckverbinder neben winzigen Bauteilen zu montieren, verlangt höchste Genauigkeit. Fehler wie Schattenbildungen können auftreten. 2. Schattenbildungen erschweren das Löten und die automatische Kontrolle, weil große Bauteile die kleinen verdecken. 3. Flexible und dünne Platinen verformen sich leicht. Du brauchst neue Strategien, um sie während der Produktion zu stabilisieren. 4. Beim Drucken der Lötpaste musst du sehr genau arbeiten, damit die Paste auf unterschiedlich dicken Platinen richtig verteilt wird. 5. Spezielle Haltevorrichtungen helfen, flexible Platinen während der Fertigung zu fixieren.
Auch die Herstellung wird schwieriger. Dünnere Schichten führen zu Leckströmen und mehr Abwärme. Die Wärme kann nicht mehr so leicht abgeleitet werden. Das erhöht den Stromverbrauch und die Anforderungen an das Wärmemanagement.
Thermische Belastung
Hohe Temperaturen stellen eine große Herausforderung dar. Wenn die Platine zu heiß wird, verschlechtern sich die Isolationseigenschaften. Besonders Kunststoff-Folienkondensatoren und Leistungsferrite leiden bei Temperaturen über 100 °C. SMD-Bauteile heizen oft benachbarte Teile zusätzlich auf. Du solltest deshalb temperaturfeste Komponenten wählen und für gute Kühlung sorgen.
Temperaturbeständigkeit | Mechanische Eigenschaften | Besonderheiten und Einsatzgebiet | |
|---|---|---|---|
Silikon | Sehr flexibel bei Kälte und Hitze | Bleibt lange stabil | Gut bei Temperaturschocks, aber haftet schlecht auf manchen Materialien |
Epoxid | Gute Temperaturleistung | Steif, weniger stoßfest | Sehr beständig gegen Chemikalien |
Polyurethan | -40 bis +120 °C | Stoß- und feuchtigkeitsbeständig | Bessere Haftung als Silikon, günstiger |
Temperaturwechsel führen oft zu Rissen in Kupferhülsen oder Lötstoppmasken. Unterschiedliche Materialien dehnen sich verschieden aus. Das erzeugt Spannungen und kann zu Brüchen führen. Solche Schäden unterbrechen die Stromleitung und können die Platine unbrauchbar machen.
Zukunft
Du wirst sehen, dass die Entwicklung weitergeht. Die Industrie setzt auf Miniaturisierung, höhere Integrationsdichte und bessere Wärmeableitung. Neue Trends wie das Einbetten von Bauteilen in die Platine und HDI-Technologien mit sehr feinen Strukturen bestimmen die Zukunft. Systeme wie 5G, IoT und künstliche Intelligenz fordern immer kleinere und leistungsfähigere Platinen.
Künstliche Intelligenz hilft dir bald beim Design. Sie platziert Bauteile automatisch und prüft die Signalqualität. Nachhaltigkeit wird wichtiger. Hersteller erforschen biologisch abbaubare Materialien und umweltfreundliche Prozesse. So entstehen Platinen, die leistungsfähig und umweltfreundlich sind.
Du hast gesehen, wie wichtig Leiterplatten für moderne Technik sind. Sie verbinden Bauteile, sorgen für Stabilität und machen viele Geräte erst möglich. In Zukunft wirst du Innovationen wie selbstreparierende Platinen oder integrierte Chips mit künstlicher Intelligenz erleben. Nachhaltigkeit spielt dabei eine immer größere Rolle. Neue Materialien und Verfahren machen die Elektronik umweltfreundlicher. Die Produktion verlagert sich nach Asien, doch europäische Hersteller setzen auf Nähe zum Kunden. Bleib neugierig und entdecke, wie sich die Technik weiterentwickelt!
FAQ
Was ist der Unterschied zwischen einseitigen und mehrlagigen Leiterplatten?
Du findest bei einseitigen Leiterplatten nur eine Kupferschicht. Mehrlagige Leiterplatten besitzen mehrere Schichten, die übereinander liegen. So kannst du komplexere Schaltungen bauen und mehr Bauteile auf kleiner Fläche unterbringen.
Wie erkennst du eine defekte Leiterplatte?
Du siehst oft sichtbare Schäden wie verbrannte Stellen oder gebrochene Leiterbahnen. Manchmal funktionieren angeschlossene Geräte nicht mehr. Ein Multimeter hilft dir, Unterbrechungen oder Kurzschlüsse zu finden.
Kannst du Leiterplatten selbst reparieren?

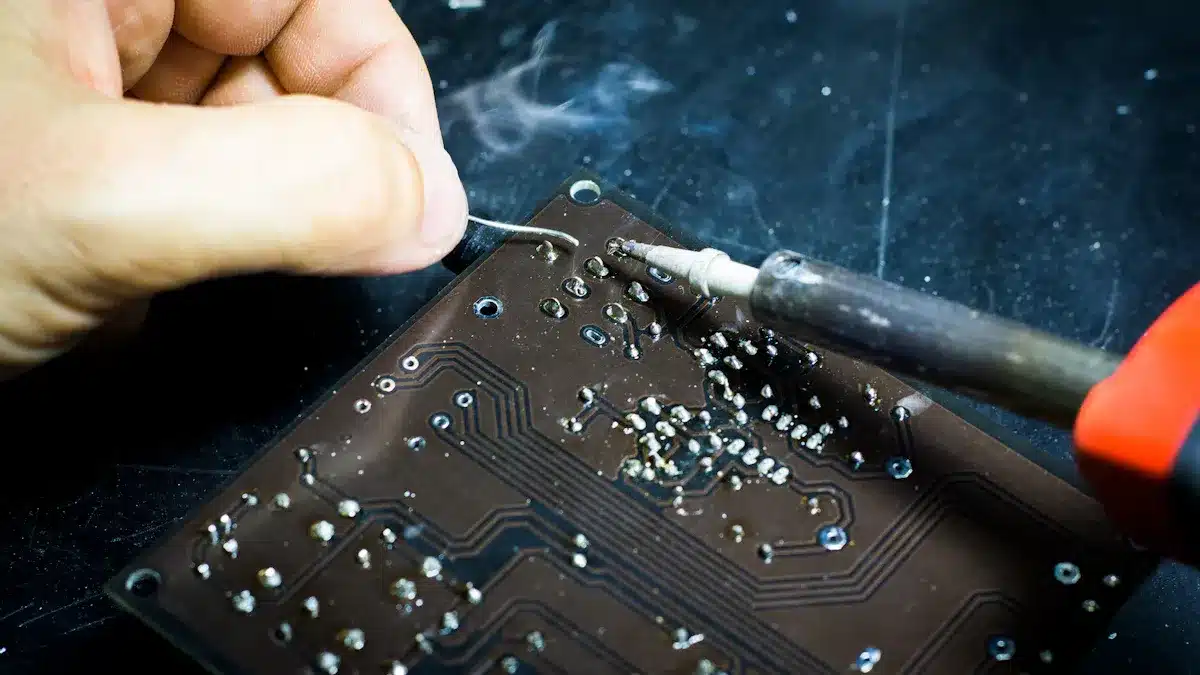

Du kannst kleine Schäden wie gebrochene Leiterbahnen mit Lötzinn und Draht reparieren. Große Schäden oder viele defekte Bauteile machen eine Reparatur schwierig. In solchen Fällen lohnt sich oft ein Austausch.
Warum ist die Lötstoppmaske wichtig?
Die Lötstoppmaske schützt die Leiterbahnen vor Feuchtigkeit und Korrosion. Sie sorgt dafür, dass Lötzinn nur an den gewünschten Stellen haftet. So vermeidest du Kurzschlüsse und erhöhst die Lebensdauer deiner Platine.
Welche Werkzeuge brauchst du für die Arbeit mit Leiterplatten?
Du benötigst einen Lötkolben, Lötzinn, Pinzette und ein Multimeter. Mit diesen Werkzeugen kannst du Bauteile ein- und auslöten sowie Verbindungen prüfen. Eine Lupe hilft dir, kleine Details besser zu erkennen.
