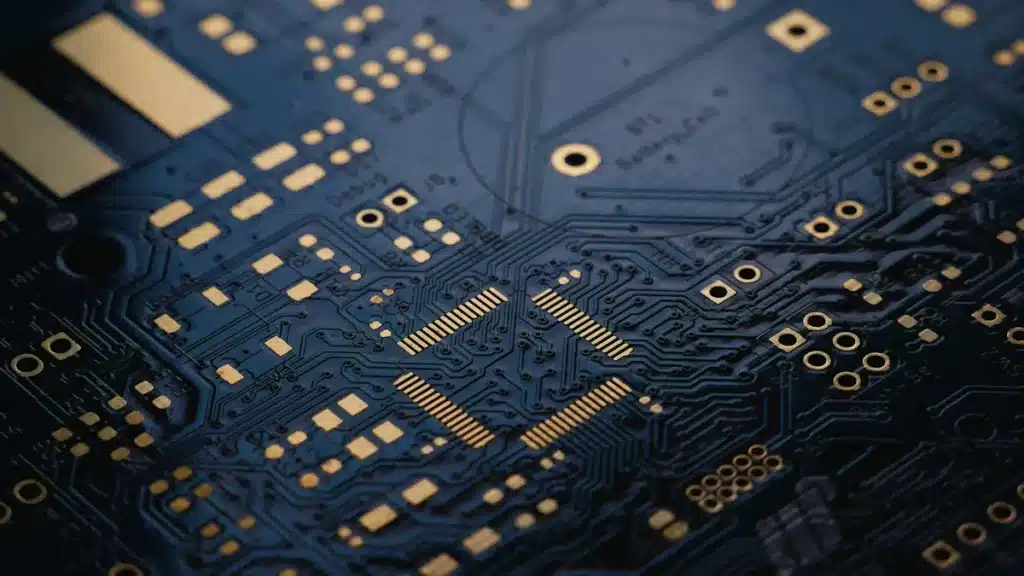

U staat voor een belangrijke keuze bij het ontwikkelen van elektronica. De methode van printplaat assemblage, SMT of THT, bepaalt het succes van uw project. Welke techniek kiest u? Dit hangt af van kosten, prestaties, grootte en complexiteit. Een verkeerde beslissing kan leiden tot onnodige uitdagingen. Begrijp de verschillen goed voordat u begint.
Belangrijkste Inzichten
SMT maakt elektronica klein. U plaatst componenten op de printplaat. Dit is goed voor telefoons en snelle apparaten.
THT maakt elektronica sterk. U steekt componenten door de printplaat. Dit is goed voor machines en zware onderdelen.
Kies SMT voor veel kleine producten. Kies THT voor prototypes of sterke onderdelen.
U kunt SMT en THT samen gebruiken. Dit heet hybride assemblage. Zo krijgt u de beste oplossing voor uw product.
SMT: Wat is het?
SMT staat voor Surface Mount Technology. Dit is een methode voor printplaat assemblage. U plaatst hierbij componenten, genaamd Surface Mount Devices (SMD’s), direct op het oppervlak van de printplaat. U soldeert ze daar vast. Deze techniek verschilt van THT, waarbij u componenten door gaten in de printplaat steekt. SMT maakt kleinere en dichtere elektronica mogelijk.
Voordelen van SMT assemblage
U profiteert van diverse voordelen met SMT. Ten eerste maakt u kleinere producten. U plaatst veel meer componenten op een kleinere printplaat. Dit bespaart u waardevolle ruimte. Ten tweede zijn de productiekosten lager bij grote volumes. Machines plaatsen SMD’s extreem snel. Dit versnelt uw productieproces aanzienlijk. Ten derde presteert SMT beter bij hoge frequenties. De kortere verbindingen op de printplaat verminderen signaalverlies. Dit is cruciaal voor moderne communicatieapparatuur.
Nadelen van SMT assemblage
SMT heeft ook nadelen. Reparatie is complexer. De kleine componenten en fijne soldeerverbindingen vragen om precisie. Dit maakt handmatige reparaties lastiger. De initiële kosten voor de benodigde machines zijn hoog. Voor kleine series of prototyping is dit minder rendabel. SMT-componenten zijn minder robuust. Ze kunnen minder goed tegen mechanische stress. Grote en zware componenten, of componenten die veel mechanische belasting moeten weerstaan, zijn minder geschikt voor SMT. Ook componenten met ongebruikelijke vormen of die vaak onderhoud nodig hebben, passen minder goed bij SMT. SMD-componenten zijn gevoelig. De positionering is kritisch. Fouten leiden snel tot problemen.
THT: Wat is het?
THT staat voor Through-Hole Technology. Bij deze methode steekt u componenten door speciaal geboorde gaten in de printplaat. U soldeert de componenten vervolgens aan de onderzijde van de printplaat vast. Deze techniek is ouder dan SMT, maar blijft zeer relevant voor specifieke toepassingen. Het is een fundamentele methode voor printplaat assemblage.
Voordelen van THT assemblage
U profiteert van de robuustheid van THT. Componenten zitten stevig vast in de printplaat. Dit zorgt voor uitstekende mechanische sterkte. U prototypeert en repareert eenvoudig. Dit maakt THT ideaal voor kleine series of experimentele projecten. THT is zeer geschikt voor componenten met hoge vermogens. Denk aan zware transformatoren of grote condensatoren. Deze componenten genereren veel warmte. THT biedt betere warmteafvoer door de grotere fysieke verbinding. Ze kunnen ook goed tegen mechanische belasting, zoals trillingen of fysieke impact.
Nadelen van THT assemblage
THT heeft ook nadelen. De componenten zijn groter dan SMD’s. Dit leidt tot een lagere componentdichtheid op de printplaat. U heeft daardoor meer fysieke ruimte nodig voor uw ontwerp. De productiekosten zijn hoger door het boren van alle gaten. Dit proces kost tijd en geld. THT is minder geschikt voor hoge frequenties. De langere verbindingen kunnen signaalverlies en interferentie veroorzaken. Dit beperkt de prestaties in snelle elektronica. De productiesnelheid is lager dan bij SMT. Machines plaatsen THT-componenten minder snel, wat de totale productietijd verlengt.
SMT versus THT: De vergelijking
U staat voor de keuze tussen SMT en THT. Deze beslissing beïnvloedt veel aspecten van uw project. Laten we de belangrijkste verschillen bekijken.
Kosten en volume
U kijkt naar de kosten van uw printplaat assemblage. SMT is voordeliger bij grote volumes. De machines plaatsen componenten snel en efficiënt. Dit verlaagt de kosten per eenheid aanzienlijk. De initiële investering in SMT-machines is echter hoog. Voor kleine series of prototypes is THT vaak goedkoper. U heeft minder dure machines nodig. De arbeidskosten per eenheid zijn wel hoger bij THT. Dit komt door de meer handmatige processen.
Ruimte en PCB grootte
U wilt ruimte besparen in uw ontwerp. SMT maakt kleinere printplaten mogelijk. De componenten zijn klein. U plaatst veel componenten dicht bij elkaar op het oppervlak. Dit creëert een hoge componentdichtheid. THT gebruikt grotere componenten. Deze nemen meer fysieke ruimte in beslag. U heeft daardoor een grotere printplaat nodig voor hetzelfde aantal functies.
Mechanische robuustheid en betrouwbaarheid
U zoekt robuustheid en duurzaamheid. THT-componenten zijn mechanisch sterker. Ze zitten door de printplaat heen en zijn aan beide zijden gesoldeerd. Dit maakt ze zeer bestand tegen trillingen, schokken en fysieke belasting. SMT-componenten zijn kleiner. Ze zijn direct op het oppervlak gesoldeerd. Dit maakt ze kwetsbaarder voor mechanische stress.
Prestaties (frequentie, vermogen)
U denkt aan de prestaties van uw elektronica. SMT is beter voor hoge frequenties. De verbindingen zijn korter. Dit vermindert signaalverlies en interferentie. THT heeft langere verbindingen. Dit kan problemen geven bij hoge frequenties. Voor hoog vermogen kiest u THT. De componenten zijn groter. Ze voeren warmte beter af. Dit is cruciaal voor componenten die veel stroom verbruiken.
Productiesnelheid en schaalbaarheid
U wilt snel produceren en opschalen. SMT-machines werken zeer snel. Sommige machines plaatsen wel 13.000 componenten per uur. Andere halen 10.000 of zelfs 3.000 eenheden per uur. Dit maakt SMT ideaal voor massaproductie. Over de gemiddelde snelheid van handmatige THT-assemblage is minder specifieke data beschikbaar. U kunt echter verwachten dat deze aanzienlijk lager ligt dan de geautomatiseerde SMT-processen. THT-assemblage is langzamer. U plaatst componenten handmatig of semi-automatisch. Dit beperkt de schaalbaarheid voor grote volumes.
Repareerbaarheid en prototyping
U wilt gemakkelijk repareren of prototypes bouwen. THT is eenvoudiger te repareren. De componenten zijn groter. U kunt ze makkelijker hanteren en desolderen. THT is ook goed voor prototyping. U wisselt componenten snel uit. SMT-componenten zijn klein. Reparatie vraagt om speciale apparatuur en vaardigheden. Prototyping met SMT is complexer en tijdrovender.
Wanneer kiest u voor SMT?
U kiest voor SMT wanneer uw project specifieke eisen stelt aan grootte, prestaties en productieschaal. Deze technologie biedt unieke voordelen voor moderne elektronica.
Compacte consumentenelektronica
U wilt kleine en lichte apparaten maken. SMT is dan de ideale keuze. De kleine componenten passen op een minimale oppervlakte. Dit maakt miniaturisatie mogelijk. U vindt SMT in bijna alle moderne draagbare apparaten. Denk aan:
Smartphones
Smartwatches
Tablets
Drones
Deze technologie maakt slanke ontwerpen en hoge functionaliteit in een klein formaat mogelijk.
Hoogfrequente communicatieapparatuur
U werkt aan apparatuur die hoge frequenties gebruikt. SMT presteert uitstekend in deze omgevingen. De korte verbindingen van SMT-componenten minimaliseren signaalverlies. Ze verminderen ook elektromagnetische interferentie. Dit is cruciaal voor betrouwbare communicatie. U gebruikt SMT voor:
Wi-Fi modules
Bluetooth-apparaten
5G-communicatiesystemen
Radarsystemen
SMT zorgt voor de nodige signaalintegriteit bij hoge snelheden.
Massaproductie met hoge dichtheid
U plant de productie van grote aantallen elektronische producten. SMT is dan zeer kosteneffectief. Machines plaatsen componenten automatisch en met hoge snelheid. Dit verlaagt de productiekosten per eenheid aanzienlijk. U bereikt een hoge componentdichtheid op de printplaat. Dit maximaliseert de functionaliteit per vierkante centimeter. SMT is de standaard voor efficiënte massaproductie.
Wanneer kiest u voor THT?
U kiest voor THT wanneer uw project vraagt om specifieke eigenschappen. Deze technologie biedt voordelen waar SMT tekortschiet.
Robuuste industriële toepassingen
U heeft elektronica nodig die tegen een stootje kan. THT is dan de beste keuze. De componenten zitten stevig vast in de printplaat. Dit maakt ze zeer bestand tegen trillingen en schokken. Denk aan machines in fabrieken of apparatuur in zware voertuigen. Deze omgevingen vragen om maximale mechanische stabiliteit. THT zorgt voor betrouwbaarheid onder zware omstandigheden.
Prototyping en kleine series
U ontwikkelt een nieuw product of maakt een kleine oplage. THT is ideaal voor prototyping. U soldeert componenten gemakkelijk handmatig. U vervangt onderdelen snel als u aanpassingen doet. De opstartkosten zijn lager dan bij SMT. Dit maakt THT perfect voor experimentele projecten en kleine productieruns.
Componenten met hoog vermogen of belasting
U gebruikt componenten die veel stroom verbruiken of zwaar zijn. THT biedt betere ondersteuning. Grote condensatoren, transformatoren of vermogensweerstanden passen goed bij THT. Ze voeren warmte efficiënter af via de pinnen en de printplaat. De fysieke verbinding is sterker. Dit voorkomt schade door hitte of mechanische stress.
Eenvoudige hobbyprojecten en reparaties
U bent een hobbyist of repareert elektronica. THT is gebruiksvriendelijk. U soldeert componenten met een standaard soldeerbout. De grotere afmetingen maken handmatige assemblage eenvoudig. U leert snel de basisprincipes van solderen. Dit maakt THT populair voor educatieve doeleinden en thuisprojecten.
Hybride printplaat assemblage
U hoeft niet altijd te kiezen tussen SMT en THT. Soms is een combinatie de beste oplossing. Dit noemen we hybride printplaat assemblage. U gebruikt dan beide technieken op één printplaat. Zo profiteert u van de voordelen van elke methode. Dit geeft u veel flexibiliteit in uw ontwerp.
Voordelen en toepassingen
Deze aanpak biedt u diverse voordelen. U plaatst kleine, dichte componenten met SMT. Denk aan microcontrollers of geheugenchips. Tegelijkertijd gebruikt u THT voor grotere, robuuste onderdelen. Dit zijn bijvoorbeeld connectoren, zware condensatoren of vermogenstransistoren. Deze componenten vereisen mechanische sterkte of betere warmteafvoer. Een hybride printplaat assemblage is ideaal voor complexe systemen. U vindt dit vaak in industriële besturingen. Ook in medische apparatuur of automotive elektronica ziet u dit terug. Soms gebruikt u zelfs THT-componenten die geschikt zijn voor reflow solderen. Dit combineert de sterkte van THT met de efficiëntie van SMT-productie. Zo kunt u bijvoorbeeld een stevige connector via THT monteren, maar deze toch in hetzelfde reflow-proces meenemen als de SMT-componenten. Dit stroomlijnt uw productieproces.
Het beste van twee werelden
Met hybride assemblage krijgt u het beste van twee werelden. U optimaliseert uw printplaat voor elke specifieke component. Dit betekent dat u geen compromissen hoeft te sluiten. U krijgt een compact ontwerp waar nodig. Tegelijkertijd behoudt u de robuustheid en warmteafvoer voor kritieke onderdelen. Deze methode lost veel ontwerpproblemen op. U creëert zo een efficiënt en betrouwbaar product. Het is een slimme keuze voor veeleisende projecten.
U heeft nu de verschillen tussen SMT en THT gezien. Er is geen universeel “beste” antwoord. De optimale keuze hangt af van de unieke eisen van elk project. U weegt factoren zoals kosten, grootte en gewicht, betrouwbaarheid, prestaties en productievolume zorgvuldig af. Denk ook aan repareerbaarheid. Overweeg een hybride aanpak. Dit biedt maximale flexibiliteit en efficiëntie voor uw elektronica.
FAQ
Wat is het grootste verschil tussen SMT en THT?
Bij SMT plaatst u componenten direct op het oppervlak van de printplaat. THT steekt componenten door gaten in de printplaat. SMT maakt kleinere ontwerpen mogelijk. THT biedt meer mechanische sterkte.
Welke methode is voordeliger voor kleine series?
Voor kleine series en prototypes is THT vaak voordeliger. U heeft minder dure machines nodig. Handmatige assemblage is eenvoudiger. SMT vereist hogere initiële investeringen in apparatuur.
Welke techniek is het meest robuust?
THT is mechanisch robuuster. De componenten zitten stevig vast door de printplaat. Dit maakt ze bestand tegen trillingen en schokken. SMT-componenten zijn kleiner en kwetsbaarder voor fysieke belasting.
Kunt u SMT en THT combineren op één printplaat?
Ja, u kunt SMT en THT combineren. Dit heet hybride assemblage. U gebruikt SMT voor kleine componenten. THT gebruikt u voor robuuste of hoogvermogen componenten. Dit geeft u het beste van beide werelden.
