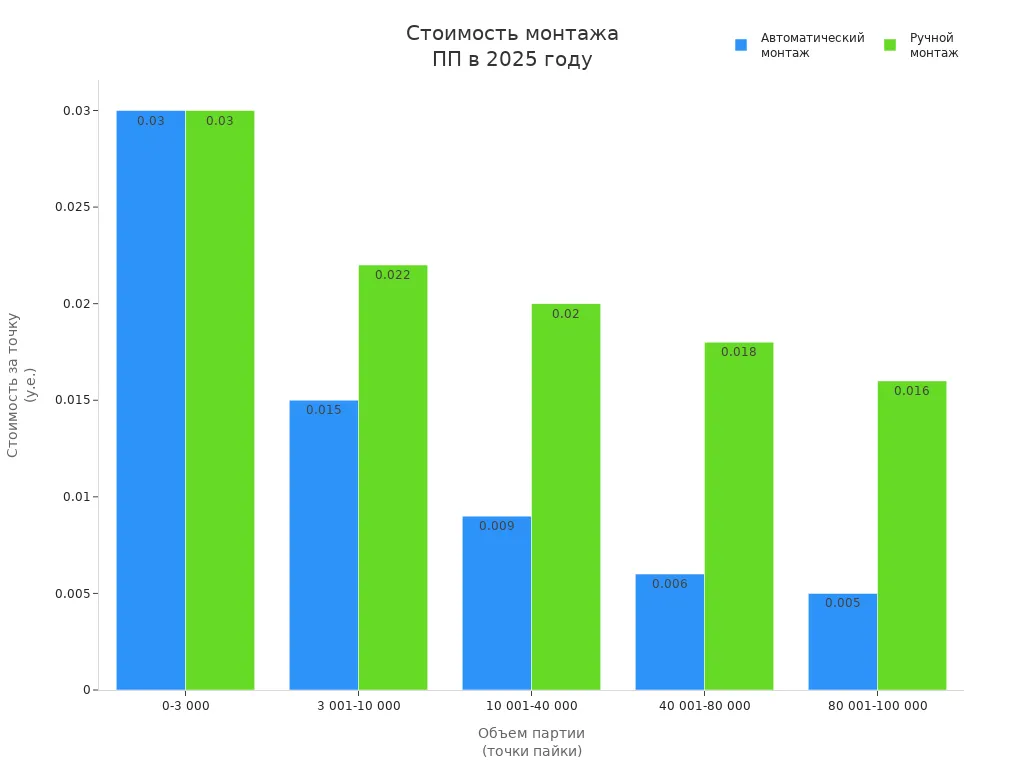

В 2025 году ты увидишь, что для малых партий ручной и автоматический монтаж стоят одинаково, но при увеличении объема автоматизация становится выгоднее. Например, если ты собираешь более 3 000 точек пайки, автоматический процесс снижает цену почти в два раза. На стоимость монтажа печатных плат влияют такие параметры, как объем партии, уровень автоматизации, затраты на оборудование, рабочая сила, производительность и качество пайки. Используя односторонний дизайн плат и подход DFA, ты сможешь дополнительно снизить расходы и ускорить производство. Сравни цены для разных объемов:
Объем партии (число точек пайки) | Стоимость автоматического монтажа (у.е. за точку) | Стоимость ручного монтажа (у.е. за точку) |
|---|---|---|
0-3 000 | 0,0300 | 0,0300 |
3 001-10 000 | 0,0150 | 0,0220 |
10 001-40 000 | 0,0090 | 0,0200 |
40 001-80 000 | 0,0060 | 0,0180 |
80 001-100 000 | 0,0050 | 0,0160 |
Основные Выводы
При малых объемах ручной и автоматический монтаж стоят примерно одинаково, но при больших партиях автоматизация значительно снижает стоимость.
Ручной монтаж подходит для прототипов и сложных изделий, даёт гибкость и точность, но требует больше времени и сил.
Автоматический монтаж требует больших вложений в оборудование, но обеспечивает высокую скорость, качество и экономию при массовом производстве.
Выбор метода зависит от объема, сложности платы, бюджета и требований к качеству; комбинирование методов помогает оптимизировать процесс.
Оптимизация дизайна платы и подготовка компонентов снижают затраты и повышают эффективность монтажа.
Стоимость монтажа печатных плат
Основные различия
Когда ты выбираешь способ сборки, важно понимать, что стоимость монтажа печатных плат складывается из нескольких ключевых параметров. Каждый метод — ручной, автоматический или полуавтоматический — имеет свои особенности.
Параметр | Ручной монтаж | Автоматический монтаж | Полуавтоматический монтаж |
|---|---|---|---|
Оборудование | Низкая стоимость, простота эксплуатации | Высокая стоимость (до десятков тысяч долларов), сложность настройки и обслуживания | Умеренная стоимость, проще в освоении, компромисс между ручным и автоматическим |
Рабочая сила | Высокие трудозатраты, усталость оператора, риск ошибок | Требуется квалифицированный персонал, но меньше ошибок и усталости | Меньше трудозатрат, проще в эксплуатации, гибкость |
Производительность | Низкая, подходит для мелких объемов | Высокая (до нескольких тысяч компонентов в час), высокая точность и качество | Выше ручного, ниже автоматического, гибкость при смене задач |
Правильно выбранный smd установщик — это залог экономии средств и повышения качества продукции. Сначала тщательно проанализируй потребности своего производства, а после этого подбирай оборудование. Не всегда высокая цена означает высокое качество, а низкая стоимость может обернуться низкой точностью и дополнительными расходами на обслуживание.
— Иван Ковалев, инженер-технолог в сфере электроники.
Ты видишь, что ручной монтаж требует больше времени и сил, но не требует дорогого оборудования. Автоматический монтаж требует больших вложений на старте, но позволяет быстро собирать большие партии с высокой точностью. Полуавтоматический вариант подойдет, если ты ищешь баланс между затратами и скоростью.
Сравнение по объему

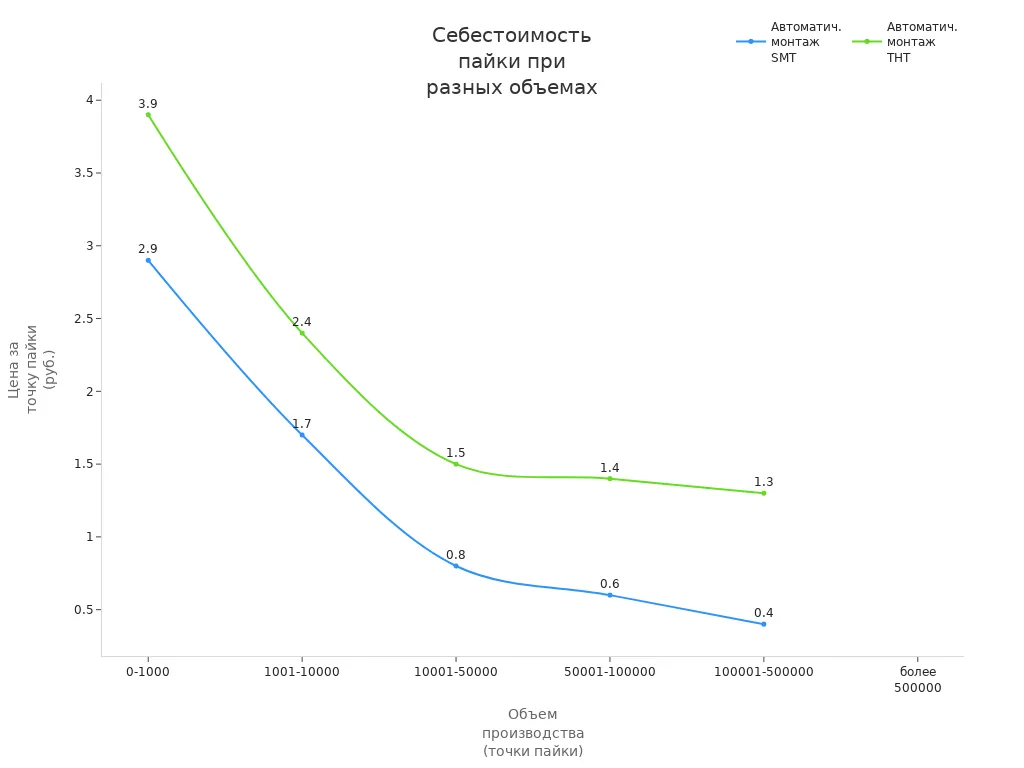

Стоимость монтажа печатных плат сильно зависит от объема заказа. Если ты собираешь небольшую партию, разница между ручным и автоматическим способом будет минимальной. Но при росте объема автоматизация становится намного выгоднее.
Объем производства (кол-во точек пайки) | Цена за точку пайки при автоматическом монтаже (руб.) | Цена за точку пайки при ручном монтаже (руб.) |
|---|---|---|
0 – 1000 | выше, обычно от 3,5 и выше | |
1001 – 10000 | 1,70 (SMT) / 2,40 (THT) | снижается, но остается выше автоматического монтажа |
10001 – 50000 | 0,80 (SMT) / 1,50 (THT) | продолжает снижаться, но дороже автоматического монтажа |
50001 – 100000 | 0,60 (SMT) / 1,40 (THT) | ручной монтаж менее выгоден при больших объемах |
100001 – 500000 | 0,40 (SMT) / 1,30 (THT) | автоматический монтаж значительно выгоднее |
более 500000 | договорная | ручной монтаж практически не применяется |
Если ты заказываешь монтаж плат впервые, учти, что автоматический способ требует дополнительных затрат на подготовку — например, изготовление трафарета и настройку оборудования. Эти расходы оплачиваются только при первом заказе. При повторных заказах стоимость монтажа печатных плат снижается, потому что подготовка уже не нужна.
Ты можешь заметить, что при увеличении объема производства цена за точку пайки при ручном монтаже тоже падает, но все равно остается выше, чем при автоматическом способе. Автоматизация становится особенно выгодной, если ты планируешь массовое производство.
Совет: если ты не уверен, какой способ выбрать, оцени свои задачи и объемы. Для прототипов и малых партий ручной монтаж может быть удобнее. Для средних и крупных партий лучше рассмотреть автоматизацию, чтобы снизить стоимость монтажа печатных плат и повысить качество.
Ручной монтаж
Затраты и вложения
Ты можешь начать ручной монтаж с минимальными вложениями. Для работы тебе понадобятся простые инструменты: паяльник, пинцет, увеличительное стекло. Стоимость оборудования остается низкой, особенно если ты собираешь небольшие партии или прототипы. Основные расходы приходятся на рабочую силу и подготовку компонентов. Посмотри на таблицу, чтобы понять, как формируется стоимость:
Вид монтажа | Особенности и услуги | |
|---|---|---|
Ручной монтаж SMD | от 0,50 руб. | Подходит для прототипов, малых серий, сложных корпусов |
Выводной монтаж SMD | от 1,00 руб. | Для выводных компонентов |
Подготовка компонентов | Сортировка, подготовка к пайке | |
Визуальный контроль | бесплатно | Проверка качества |
Мойка и упаковка | бесплатно | Очистка и подготовка к отправке |
Ты заметишь, что стоимость монтажа печатных плат при ручном способе зависит от количества точек пайки, сложности изделия и квалификации мастера. При малых объемах ручной труд часто оказывается дешевле автоматизации.
Плюсы и минусы
Ручной монтаж дает тебе гибкость и индивидуальный подход к каждому заказу. Вот основные плюсы и минусы этого метода:
Ты можешь быстро вносить изменения в схему или конструкцию платы.
Качество пайки остается высоким, потому что мастер контролирует каждый шаг.
Нет риска перегрева компонентов, ведь пайка идет поэтапно.
Ты легко исправляешь ошибки и дорабатываешь прототипы.
Но ручной монтаж требует много времени и сил.
Скорость работы ниже, чем при автоматизации.
При больших объемах стоимость монтажа печатных плат возрастает из-за трудоемкости.
Совет: если тебе важна точность и индивидуальный подход, ручной монтаж станет отличным выбором для опытных образцов и уникальных изделий.
Когда выгоден
Ты получаешь выгоду от ручного монтажа, если работаешь с малыми партиями, прототипами или сложными электронными узлами. Такой способ особенно удобен, когда тебе нужно быстро менять модели или дорабатывать схему. Автоматизация в этих случаях не оправдывает вложения, потому что постоянная перенастройка оборудования занимает много времени и денег. Ручной монтаж позволяет тебе экономить на старте и получать гибкость при производстве уникальных или сложных плат.
Автоматический монтаж
Затраты и оборудование
Ты сталкиваешься с высокими начальными затратами, когда выбираешь автоматический монтаж. Для запуска линии тебе нужно приобрести сложное оборудование: автоматы для установки компонентов, печи для оплавления, системы контроля качества. Стоимость таких машин может достигать десятков миллионов рублей. Ты также тратишь средства на программирование и настройку оборудования. Однако эти вложения быстро окупаются при больших объемах производства. Автоматизация снижает расходы на рабочую силу и уменьшает влияние человеческого фактора на качество. Ты должен помнить, что для автоматического монтажа важно правильно хранить материалы и поддерживать оборудование в рабочем состоянии.
Преимущества и недостатки
Автоматический монтаж дает тебе много преимуществ:
Ты легко программируешь оборудование и быстро переходишь на новые изделия.
Высокая скорость установки компонентов ускоряет сборку.
Точность монтажа достигает 0,01 мм, что важно для современных плат.
Ты экономишь на материалах, используя миниатюрные компоненты.
Компактность изделий снижает расходы на упаковку.
Автоматизация позволяет выпускать крупные партии с низкой себестоимостью и высоким качеством.
Роботизированные системы пайки и автоматический контроль брака повышают надежность продукции.
Однако есть и недостатки:
Оборудование стоит дорого и требует регулярного обслуживания.
Ты должен учитывать тепловые и механические характеристики элементов при проектировании.
К материалам и условиям хранения предъявляются высокие требования.
Окупаемость
Ты можешь вернуть вложения в автоматическую линию уже через 8 месяцев, если используешь оборудование для собственного производства и отказываешься от контрактной сборки. При высокой загрузке экономия достигает почти 20 миллионов рублей в год. Если ты берешь дополнительные заказы, срок окупаемости сокращается еще больше. Автоматизация особенно выгодна, когда тебе нужно снизить стоимость монтажа печатных плат и быстро выпускать большие партии изделий.
Факторы выбора
Объем производства
Ты должен учитывать объем производства при выборе метода монтажа. Если ты планируешь массовое производство, автоматический монтаж станет лучшим решением. При больших партиях важно минимизировать количество разных компонентов в спецификации. Если их слишком много, автоматическая линия не сможет обработать все позиции, и часть работы придется выполнять вручную. Это увеличит риск ошибок и повысит стоимость монтажа печатных плат. Для крупных заказов оптимизируй дизайн платы и используй ограниченный набор пассивных компонентов. Ручной монтаж подходит для малых партий, где гибкость важнее скорости.
Сложность плат
Сложные платы требуют особого подхода. Если твоя плата имеет высокую плотность компонентов или специальные требования к электромагнитной совместимости, тебе понадобятся современные технологии и оборудование. Вот основные моменты, которые стоит учесть:
Сложные платы увеличивают стоимость из-за дорогих материалов и программного обеспечения.
Для многослойных плат требуется точность и длительный технологический цикл.
Серийное производство таких плат затруднено из-за высокой себестоимости.
Выбор метода монтажа зависит от технических требований и бюджета.
Аспект | Описание |
|---|---|
Технические особенности | Многослойные платы обеспечивают высокую плотность монтажа и межслойные переходы. |
Преимущества | Высокая надежность и компактность. |
Сложности | Длительный цикл, сложность контроля качества. |
Ограничения | Не всегда выгодно для малых серий. |
Качество и сроки
Ты можешь выбрать ручной монтаж, если тебе нужна гибкость и точность при нестандартных задачах. Такой подход удобен для прототипов и небольших партий. Ты быстро начнешь работу, не тратя время на настройку оборудования. Качество зависит от опыта мастера и используемых инструментов. Автоматический монтаж подойдет для крупных партий, где важны скорость и стабильное качество. Машины снижают риск ошибок и ускоряют выполнение заказа. Для автоматизации компоненты должны быть в заводской упаковке и без дефектов. Если требования к упаковке не соблюдены, сроки и стоимость монтажа печатных плат увеличатся.
Бюджет
Ты должен оценить свой бюджет перед выбором метода. Ручной монтаж требует меньше вложений на старте, но при больших объемах становится дороже из-за затрат на рабочую силу. Автоматизация требует крупных инвестиций в оборудование, зато снижает себестоимость при массовом производстве. Если твой проект ограничен по средствам, начни с ручного монтажа для прототипов. Для серийного выпуска выгоднее вложиться в автоматическую линию, чтобы снизить расходы в будущем.
Рекомендации по выбору
Прототипы и малые серии
Ты часто сталкиваешься с задачей собрать прототип или небольшую партию плат. В этом случае ручной монтаж или простая полуавтоматическая линия — лучший выбор. Такой подход дает тебе гибкость и экономит бюджет. Вот как можно организовать процесс:
Для стандартных SMD-компонентов удобно использовать трафаретный принтер и простой манипулятор. Это ускоряет работу и сохраняет качество.
Если ты работаешь с микросхемами с мелким шагом или BGA, выбери прецизионный принтер и видеоустановщик. Это повысит точность монтажа.
Когда не хочется часто заказывать трафареты, попробуй дозатор пасты и манипулятор. Такой вариант подойдет для опытных работ.
Для совсем малых объемов достаточно одного манипулятора и небольшой печи. Это минимизирует затраты.
Если ты собираешь прототипы без сложных корпусов, можно обойтись даже ручным нанесением пасты и простым оборудованием.
Совет: для сложных или ремонтных работ комбинируй дозаторы и манипуляторы с современными установками. Это даст тебе баланс между ценой и качеством.
Средние и крупные партии
Когда объем заказа растет, автоматизация становится выгоднее. Ты получаешь высокую производительность и стабильное качество. Для средних и крупных партий оптимален автоматический поверхностный монтаж (SMD) с современным оборудованием. Таблица поможет тебе оценить параметры:
Параметр | Значение для автоматического монтажа |
|---|---|
Производительность | |
Типы компонентов | SMD, QFP, BGA, QFN, 01005 |
Контроль качества | AOI, SPI, рентген |
Дополнительные опции | Тестирование, программирование, защита |
Размеры плат | 70×70 мм — 460×450 мм |
Толщина плат | 0,5 — 2,6 мм |
Ты можешь использовать волновую пайку для серийного производства. Такой метод ускоряет процесс и снижает затраты. SMD-монтаж дает лучшее соотношение цена-качество для средних объемов.
Массовое производство
Ты планируешь выпускать десятки тысяч плат? В этом случае автоматический монтаж — единственно разумный выбор. Автоматизированные линии обеспечивают высокую скорость, минимальные затраты на рабочую силу и стабильное качество. Ты сокращаешь производственный цикл и повышаешь надежность изделий. Автоматизация оправдывает вложения за счет снижения себестоимости и увеличения выпуска.
Преимущество | Почему это важно для тебя |
|---|---|
Ты оптимизируешь затраты и процессы | |
Быстрый производственный цикл | Сборка идет без задержек |
Минимум повреждений | Качество и надежность выше |
Итог: для массового производства выбирай автоматический монтаж. Ты получаешь максимальную экономию и стабильное качество продукции.
Когда выгоден | Кому подходит | |
|---|---|---|
Ручной | Прототипы, ремонт, малые серии | Стартапы, лаборатории |
Полуавтоматический | Средние объемы, гибкость | Малый и средний бизнес |
Автоматический | Крупные партии, массовое производство | Заводы, крупные компании |
Ты выбираешь ручной монтаж для уникальных или сложных изделий.
Автоматизация снижает себестоимость при больших объемах.
Оцени свои задачи, бюджет и требования к качеству — это поможет принять верное решение.
FAQ
Какой способ монтажа выбрать для стартапа?
Ты можешь выбрать ручной монтаж. Он дешевле на старте и не требует дорогого оборудования. Такой способ подходит для прототипов и малых серий. Ты быстро вносишь изменения и экономишь бюджет.
Можно ли комбинировать ручной и автоматический монтаж?
Да, ты можешь совмещать оба метода. Например, автоматизируй массовые операции, а сложные или уникальные детали собирай вручную. Такой подход помогает снизить затраты и повысить гибкость.
Как влияет сложность платы на стоимость монтажа?
Сложные платы требуют больше времени и точности. Ты платишь больше за монтаж, если используешь мелкие компоненты или многослойные платы. Автоматизация помогает снизить ошибки и ускорить процесс.
Нужно ли покупать оборудование для автоматизации?
Ты можешь не покупать оборудование, если объемы небольшие. Закажи автоматический монтаж у подрядчика. Это выгодно для средних и крупных партий. Для массового производства покупка оборудования окупается быстрее.
Как снизить стоимость монтажа печатных плат?
Используй односторонний монтаж, оптимизируй схему и минимизируй количество разных компонентов. Ты можешь заранее подготовить компоненты и выбрать подходящий способ пайки. Такой подход помогает экономить на каждом этапе.
