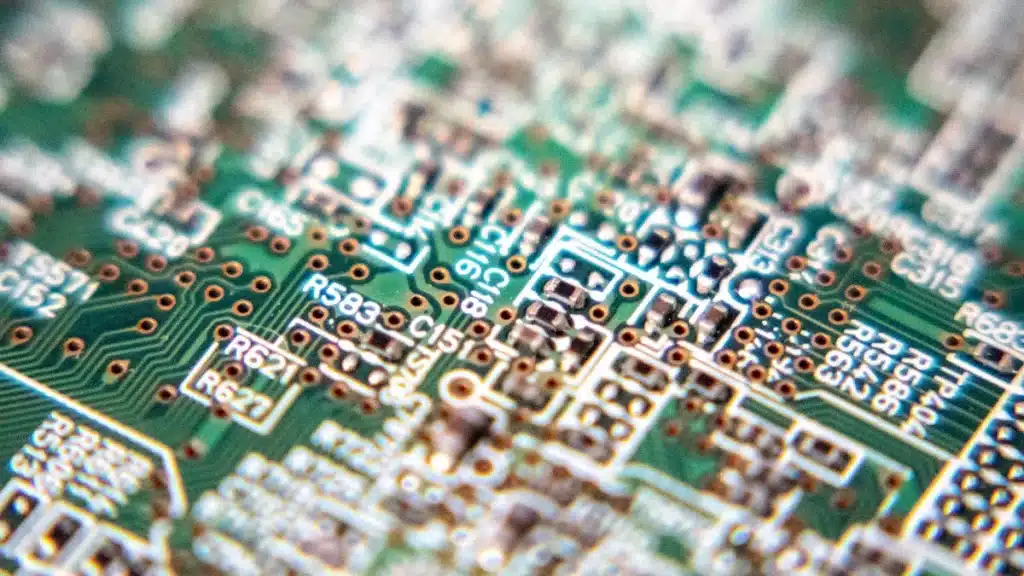

Elektronika telah meresap ke setiap aspek kehidupan modern. Di balik setiap perangkat yang kita gunakan, ada “otak” yang bekerja, yaitu Printed Circuit Board (PCB). PCB adalah papan sirkuit yang menghubungkan komponen elektronik secara konduktif, memastikan semua berfungsi secara harmonis. Ini adalah fondasi fisik untuk sirkuit elektronik. Memahami arti PCB menjadi sangat penting di era teknologi yang terus berkembang pesat ini. Mari kita telusuri lebih dalam esensi dan fungsi vital PCB yang seringkali tidak terlihat namun sangat krusial.
Poin Penting
PCB adalah papan sirkuit yang menghubungkan komponen elektronik. Papan ini membuat semua bagian bekerja bersama.
PCB berfungsi sebagai jembatan untuk komponen elektronik. Papan ini juga menjaga komponen tetap aman dan kuat.
PCB membantu membuat perangkat elektronik lebih kecil dan bekerja lebih baik. Papan ini juga memudahkan pembuatan banyak perangkat.
PCB terbuat dari beberapa lapisan. Lapisan-lapisan ini termasuk substrat, tembaga, soldermask, dan silkscreen.
Ada berbagai jenis PCB. Setiap jenis cocok untuk perangkat yang berbeda, seperti ponsel atau mobil.
Mengenal PCB: Definisi dan Sejarah
Arti PCB: Definisi dan Konsep Dasar
PCB adalah singkatan dari Printed Circuit Board. Papan ini berfungsi sebagai penghubung berbagai komponen elektronika. Koneksi terjadi secara konduktif melalui jalur (track), pads, dan via. Jalur-jalur ini terbuat dari lembaran tembaga tipis. PCB juga menjadi platform fisik utama. Platform ini menghubungkan komponen elektronik dengan sirkuit listrik yang kompleks. Memahami arti pcb sangat penting untuk mengerti cara kerja perangkat elektronik modern.
Struktur dasar PCB terdiri dari beberapa lapisan penting:
Substrat (Lapisan Landasan): Ini adalah lapisan dasar PCB. Bahan umum yang digunakan adalah FR2 (kertas bonding resin sintetis) dan FR4 (anyaman Fiberglas yang dilapisi resin epoksi).
Tembaga (Copper): Lapisan tembaga tipis dilaminasi ke substrat. Jumlah lapisan tembaga bisa satu sisi (Single Sided PCB), dua sisi (Double Sided PCB), atau bahkan lebih dari 16 lapisan untuk PCB yang lebih kompleks.
Soldermask: Lapisan pelindung ini berada di atas tembaga. Soldermask mencegah kontak tidak disengaja dan membantu dalam proses penyolderan. Warnanya biasanya hijau, tetapi bisa juga biru atau merah.
Silkscreen: Lapisan terakhir ini berisi cetakan huruf, angka, dan simbol. Silkscreen berfungsi sebagai indikator untuk komponen elektronik, mempermudah perakitan. Umumnya berwarna putih atau hitam, namun ada juga warna lain seperti abu-abu, merah, atau kuning keemasan.
Dengan memahami arti pcb dan komponen dasarnya, kita dapat mengapresiasi kompleksitas di balik setiap perangkat elektronik.
Sejarah Singkat PCB dan Perkembangannya
Penemuan PCB memiliki sejarah yang menarik. Paul Eisler, seorang ilmuwan Austria, diyakini sebagai penemu PCB pada tahun 1936. Ia pertama kali menggunakan PCB untuk menghubungkan sirkuit elektronik pada radio sederhana. Penemuan ini menjadi tonggak penting dalam dunia elektronika.
Penggunaan PCB mulai meluas sejak tahun 1950-an. Sejak saat itu, teknologi PCB terus berkembang pesat. Perkembangan ini memungkinkan perangkat elektronik menjadi lebih kecil, lebih efisien, dan lebih kompleks. Evolusi PCB telah membuka jalan bagi inovasi yang tak terhitung jumlahnya. Pemahaman tentang arti pcb juga terus berkembang seiring dengan kemajuan teknologi ini.

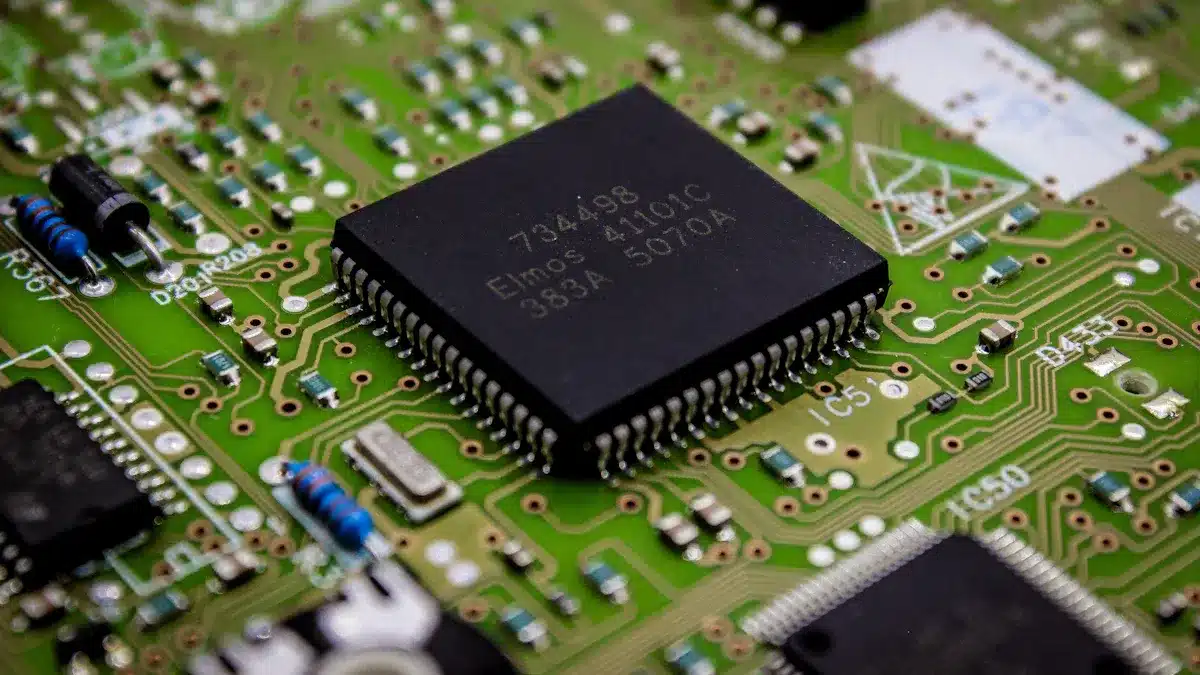

Fungsi Esensial PCB dalam Elektronika
PCB memiliki peran yang sangat penting dalam dunia elektronika. Fungsi-fungsi ini menjadikan PCB sebagai tulang punggung bagi hampir semua perangkat elektronik modern.
Penghubung Komponen Elektronik
PCB bertindak sebagai jembatan yang menghubungkan berbagai komponen elektronik. Papan ini memastikan setiap bagian sirkuit dapat berkomunikasi satu sama lain. Komponen seperti dioda, kapasitor, sekring, dan resistor terpasang pada PCB. PCB memastikan setiap komponen berfungsi efektif.
PCB menghubungkan komponen-komponen kompleks. Contohnya, PCB menghubungkan IC 555 dalam rangkaian bel pintu dua nada. PCB juga menghubungkan IC ATMEGA 8A pada display radio Kenwood TM-V7. Transistor 2N3904 pada indikator RF radio HAM transceiver juga terhubung melalui PCB. Perangkat sehari-hari seperti handphone, televisi, mobil, dan motor sangat bergantung pada PCB untuk menghubungkan semua komponen internalnya.
PCB memastikan konektivitas listrik yang stabil antar komponen. Material kontak seperti tembaga berlapis nikel memberikan konduktivitas yang sangat baik. Material ini juga memiliki resistansi kontak yang rendah. Ini menjaga sambungan tetap stabil. Desain plug-in pada terminal block memudahkan pemasangan dan penggantian komponen. Ini mempercepat instalasi dan pemeliharaan. PCB menyediakan antarmuka komunikasi yang stabil antar perangkat. Ini memfasilitasi pertukaran data yang efisien. PCB juga berfungsi sebagai penghubung antar komponen sistem yang berbeda. Ini memungkinkan pertukaran data yang cepat dan akurat. PCB yang dirancang profesional menjamin distribusi arus listrik yang merata. Ini penting untuk komponen seperti LED agar menghasilkan cahaya yang seragam.
Dukungan Fisik dan Keamanan Komponen
Selain sebagai penghubung, PCB juga memberikan dukungan fisik yang kokoh bagi komponen elektronik. Papan ini menahan komponen di tempatnya. Ini mencegah kerusakan akibat guncangan atau getaran. PCB juga dilengkapi fitur proteksi untuk mencegah kerusakan pada perangkat elektronik. Ini memastikan kinerja yang aman dan berkelanjutan.
PCB melindungi komponen dari kerusakan fisik dan lingkungan. Penggunaan pelapis anti-korosi, atau conformal coating, pada PCB atau pin yang rentan berfungsi sebagai perisai tahan air. Pelapis ini mencegah oksidasi. Ini menjaga koneksi tetap solid dan performa elektronik tetap andal. Lapisan hidrofobik yang diciptakan conformal coating mencegah penetrasi kelembapan. Ini berlaku bahkan di lingkungan dengan kelembapan tinggi. PCB juga memiliki ketahanan terhadap kabut garam. Ini mencegah partikel garam dan ion klorida mengendap di permukaan sirkuit. Ini melindungi dari korosi pada konektor, pin, dan jalur PCB. Beberapa jenis conformal coating dirancang dengan bahan antimikroba. Bahan ini menghambat pertumbuhan jamur dan mikroorganisme. Ini mencegah kerusakan komponen dan lapisan isolasi. PCB juga bertindak sebagai isolator listrik. Ini menjaga setiap bagian sirkuit tetap terpisah secara elektrik. Ini mencegah loncatan arus, gangguan EMI, hubungan pendek, dan kerusakan permanen. Permukaan sensor antistatik dan anti-adhesif mengurangi daya rekat partikel seperti debu halus, pasir, dan partikel logam. Ini mencegah perubahan resistansi, gangguan sinyal, dan pemanasan berlebih.
Optimasi Kinerja dan Ukuran
PCB memainkan peran krusial dalam mengoptimalkan kinerja dan mengurangi ukuran perangkat elektronik. Desain PCB yang inovatif menyederhanakan perakitan komponen. Ini mengurangi ukuran dan berat perangkat secara signifikan. PCB multi-layer memungkinkan penempatan komponen yang lebih efisien. Ini mengurangi ukuran keseluruhan perangkat. Kebutuhan akan perangkat yang lebih ringan dan lebih kecil mendorong adopsi PCB dalam aplikasi militer.
Desain PCB juga sangat memengaruhi kinerja termal dan listrik suatu perangkat. Ketebalan lapisan dielektrik antara lapisan tembaga sangat penting untuk kontrol impedansi PCB. Variasi ketebalan dielektrik mengubah impedansi jejak. Ini dapat menyebabkan masalah seperti refleksi sinyal, crosstalk, dan masalah waktu sinyal. Lapisan tembaga yang lebih tebal membantu menyebarkan panas dari komponen berdaya tinggi. Ketebalan total papan juga memengaruhi massa termal. Massa termal adalah kemampuan PCB untuk menyerap dan melepaskan panas. Desain yang tidak mempertimbangkan manajemen termal dapat menyebabkan panas berlebih. Ini mengurangi umur komponen dan menyebabkan kegagalan prematur. Pemahaman tentang arti pcb yang mendalam membantu para insinyur merancang PCB yang optimal.
Fasilitator Produksi Massal
PCB sangat memfasilitasi proses produksi massal perangkat elektronik. Desain standar dan modular PCB memungkinkan perakitan otomatis. Mesin dapat menempatkan komponen dengan cepat dan akurat. Ini mengurangi biaya produksi dan waktu perakitan. Tanpa PCB, perakitan perangkat elektronik akan jauh lebih rumit dan memakan waktu. Ini membuat produksi massal menjadi tidak efisien.

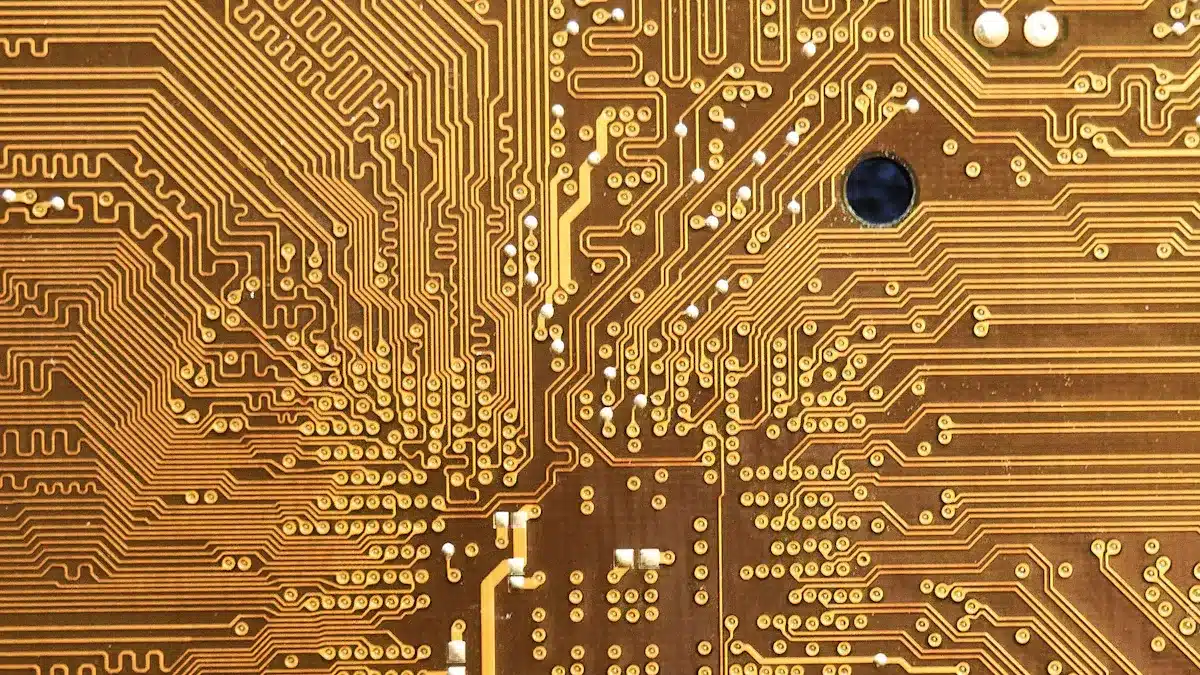

Struktur dan Material PCB
PCB memiliki struktur berlapis. Setiap lapisan memiliki fungsi spesifik. Material yang digunakan juga sangat penting. Material ini menentukan kinerja dan ketahanan PCB.
Substrat: Fondasi Utama PCB
Substrat adalah lapisan dasar PCB. Ini adalah fondasi utama yang menopang semua komponen. Substrat juga berfungsi sebagai isolator listrik. Berbagai material digunakan sebagai substrat PCB.
FR4 PCB: Menggunakan bahan dasar FR4 (Flame Retardant 4). Ini adalah epoksi kaca. Banyak perangkat elektronik memakai FR4 karena sifat mekanik dan elektriknya yang baik.
Metal Core PCB (MCPCB): Memiliki inti logam seperti aluminium atau tembaga. Ini meningkatkan pembuangan panas. MCPCB cocok untuk LED berkekuatan tinggi dan aplikasi yang butuh manajemen panas.
Ceramic PCB: Menggunakan bahan keramik sebagai substrat. Ini memiliki sifat termal dan elektrik yang unggul. Aplikasi frekuensi tinggi dan suhu tinggi, seperti radar dan perangkat komunikasi, sering memakainya.
FR2 (Tahan Api): Kertas bonding resin sintetis. Ini dibuat dengan meresapi sehelai kertas dengan resin plastik formaldehida fenol.
CEM-1 dan CEM-3 (Bahan Epoksi Komposit): Campuran epoxy resin dan kertas atau fiberglass. Material ini lebih murah dari FR-4. Namun, CEM-1 dan CEM-3 tidak sekuat FR-4. Mereka juga kurang cocok untuk PCB multilayer.
Poliimida (Polyimide): Plastik fleksibel yang bisa ditekuk dan dilipat. Ini cocok untuk PCB fleksibel. Poliimida juga tahan suhu tinggi.
Lapisan Tembaga: Jalur Konduktor
Lapisan tembaga adalah bagian penting dari PCB. Lapisan ini berfungsi sebagai pelapis pada substrat. Tembaga membentuk sirkuit elektronik. PCB didefinisikan sebagai komponen elektronik yang terbuat dari bahan berlapis tembaga. Lapisan tembaga ini menempel pada substrat. Jumlah lapisan tembaga bervariasi. Ada PCB satu sisi, dua sisi, atau multi-layer.
Ketebalan lapisan tembaga pada PCB sangat penting. Ini secara langsung memengaruhi kapasitas pembawa arus. Ketebalan juga memengaruhi kemampuan pembuangan panas. Ini adalah aspek penting dalam manajemen termal PCB. Manajemen termal berdampak pada kinerja dan keandalan keseluruhan.
Soldermask: Lapisan Pelindung
Soldermask adalah lapisan pelindung. Lapisan ini berada di atas tembaga. Soldermask mencegah kontak tidak disengaja. Ini juga membantu dalam proses penyolderan. Warnanya biasanya hijau. Namun, soldermask juga bisa berwarna biru atau merah.
Silkscreen: Penanda Informasi
Silkscreen adalah lapisan terakhir. Lapisan ini berisi cetakan huruf, angka, dan simbol. Silkscreen berfungsi sebagai indikator. Ini mempermudah perakitan komponen elektronik. Umumnya, silkscreen berwarna putih atau hitam. Ada juga warna lain seperti abu-abu, merah, atau kuning keemasan.
Ragam Jenis PCB dan Aplikasinya
PCB hadir dalam berbagai bentuk dan ukuran. Setiap jenis PCB memiliki karakteristik unik. Karakteristik ini membuatnya cocok untuk aplikasi tertentu. Pemilihan jenis PCB sangat penting. Ini memengaruhi kinerja dan biaya produk akhir.
Jenis PCB Berdasarkan Lapisan
PCB dapat dibedakan berdasarkan jumlah lapisan tembaga yang dimilikinya.
Fitur Utama | Single-Layer PCB | Double-Layer PCB | Multi-Layer PCB |
|---|---|---|---|
Jumlah Lapisan Tembaga | Satu lapisan | Dua lapisan | Beberapa lapisan (umumnya 4 hingga 16 atau lebih) |
Penempatan Tembaga | Hanya di satu sisi substrat | Di kedua sisi substrat | Beberapa lapisan substrat dan tembaga yang dipisahkan oleh isolator |
Kompleksitas Rangkaian | Sederhana | Sedang | Kompleks |
Biaya Produksi | Relatif lebih murah | Sedang | Lebih mahal |
Fungsi Lubang | Tidak disebutkan sebagai penghubung antar lapisan | Berfungsi sebagai penghubung antar lapisan tembaga | Lubang (via) menghubungkan lapisan-lapisan yang berbeda |
PCB multi-layer memiliki keunggulan utama. PCB ini menampung lebih banyak komponen dalam ruang yang lebih kecil. Jenis PCB ini sering digunakan dalam aplikasi kompleks. Contohnya adalah:
Smartphone
Server
Peralatan medis
Jenis PCB Berdasarkan Fleksibilitas
Fleksibilitas juga menjadi pembeda jenis PCB.
Flex PCB (PCB Fleksibel): PCB ini menggunakan substrat dari bahan plastik yang fleksibel. PCB ini dapat dibengkokkan tanpa merusak rangkaian.
Rigid-Flex PCB: Jenis ini merupakan kombinasi teknologi PCB kaku dan PCB fleksibel. PCB kaku terhubung dengan PCB fleksibel.
PCB multilayer fleksibel menawarkan keuntungan membungkuk dan memutar. Ini ideal untuk digunakan dalam teknologi yang dapat dikenakan. PCB ini juga cocok untuk perangkat portabel.
Contoh Aplikasi PCB
PCB menjadi tulang punggung banyak perangkat elektronik. Berbagai perangkat elektronik konsumen menggunakan PCB. Contohnya adalah:
TV
Radio
Kamera digital
Ponsel
Kalkulator
Peralatan stereo
Solid state drive
Printer
Catu daya
Alat pacu jantung
Mobil
Dalam industri otomotif, PCB sangat penting. PCB mengatur dan mengontrol fungsi elektronik pada mobil, motor, dan alat transportasi lainnya. Aplikasi spesifik meliputi mesin injeksi, sistem pengereman ABS, panel instrumen, dan sistem hiburan dalam kendaraan. PCB otomotif harus tahan terhadap getaran, suhu ekstrem, dan kelembapan tinggi. Ini memerlukan bahan khusus dan teknik pelapisan seperti conformal coating. Rigid PCB, yang terbuat dari bahan kaku seperti FR4, sering digunakan dalam industri otomotif. Ini karena lebih mudah dirakit dan tahan terhadap keausan serta kerusakan. Rigid PCB cocok untuk aplikasi yang membutuhkan stabilitas mekanik tinggi.
Catatan: Kualitas perakitan PCB (PCB assembly) menjadi faktor kritis. Ini menentukan kinerja dan keandalan produk elektronik. PCB yang dirakit dengan benar dan bebas dari cacat akan memiliki keandalan yang lebih tinggi. Ini sangat penting untuk aplikasi kritis seperti peralatan medis. Multilayer PCB sering digunakan dalam aplikasi kritis ini.
PCB juga berkontribusi pada perkembangan teknologi IoT. Pengguna dapat merancang PCB menggunakan aplikasi seperti Eagle atau KiCad. Mereka juga dapat menggunakan breadboard atau papan PCB untuk menyusun dan menghubungkan komponen secara fisik.
Kesimpulannya, PCB adalah tulang punggung elektronika modern. Papan ini menghubungkan komponen secara konduktif dan memberikan dukungan fisik. Pemahaman tentang arti pcb sangat penting. PCB telah menjadi fondasi inovasi dan kemajuan teknologi. Miniaturisasi akan terus berlanjut, menghasilkan motherboard yang lebih kecil dan efisien. Ini didukung oleh perbaikan teknologi pencetakan sirkuit tercetak. Namun, ada tantangan seperti peningkatan biaya PCB fleksibel dan kebutuhan presisi tinggi untuk PCB HDI. Inovasi dalam material, seperti pengembangan bor mikro presisi tinggi dan pelapisan ULF, terus mengatasi tantangan ini. Peran PCB akan terus berkembang, seringkali tidak terlihat, namun sangat vital dalam kehidupan sehari-hari. Dengan demikian, arti pcb akan semakin relevan di masa depan.
FAQ
Apa fungsi utama PCB dalam elektronika?
PCB berfungsi sebagai penghubung komponen elektronik secara konduktif. PCB juga memberikan dukungan fisik yang kokoh. Ini memastikan semua bagian sirkuit dapat berkomunikasi dan berfungsi secara harmonis.
Material apa yang umum digunakan untuk substrat PCB?
Substrat PCB menggunakan berbagai material. Contohnya adalah FR4 (epoksi kaca), inti logam seperti aluminium atau tembaga, dan keramik. Pemilihan material bergantung pada kebutuhan aplikasi spesifik.
Mengapa ada berbagai jenis PCB, seperti single-layer, multi-layer, atau fleksibel?
Berbagai jenis PCB ada untuk memenuhi kebutuhan aplikasi yang berbeda. PCB multi-layer memungkinkan sirkuit lebih kompleks dalam ruang kecil. PCB fleksibel cocok untuk perangkat yang perlu dibengkokkan.
Di mana kita bisa menemukan PCB dalam kehidupan sehari-hari?
PCB ada di hampir semua perangkat elektronik modern. Contohnya adalah ponsel, televisi, kamera digital, mobil, dan peralatan medis. PCB adalah fondasi penting bagi teknologi yang kita gunakan setiap hari.
